Beschreibung

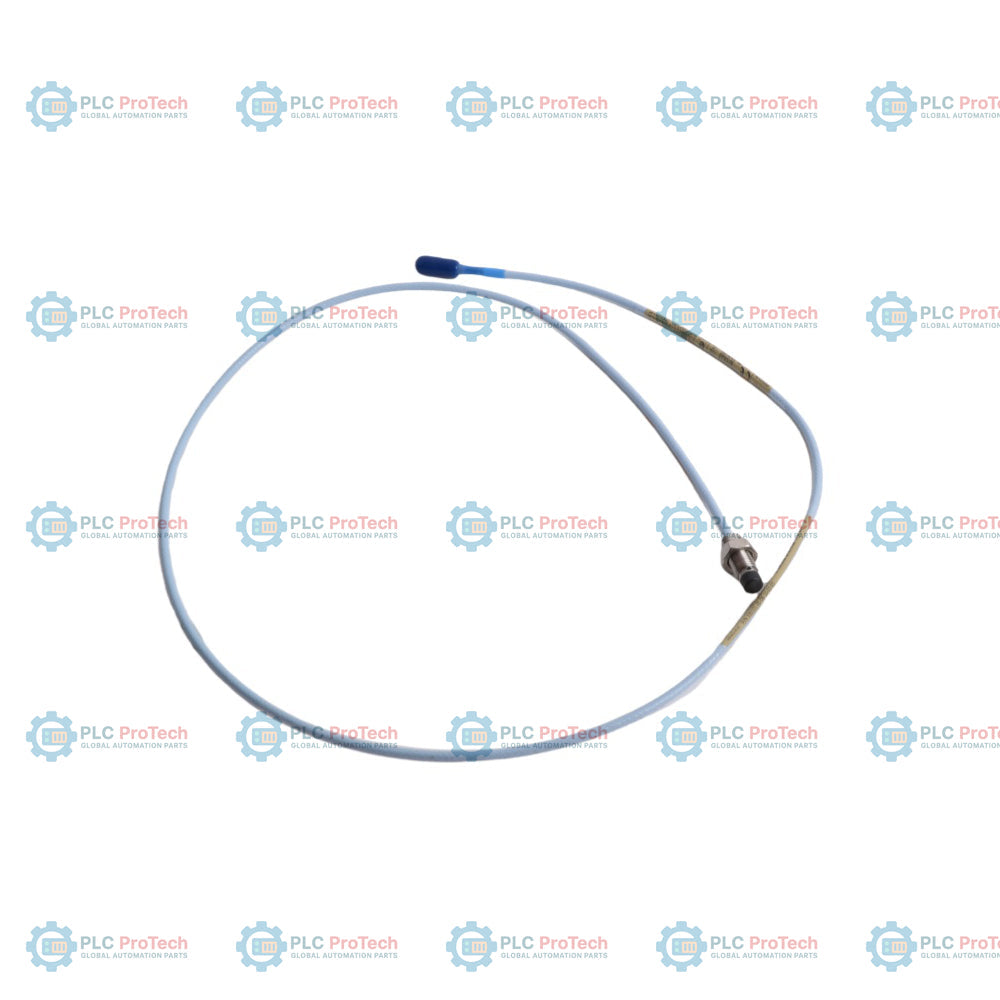

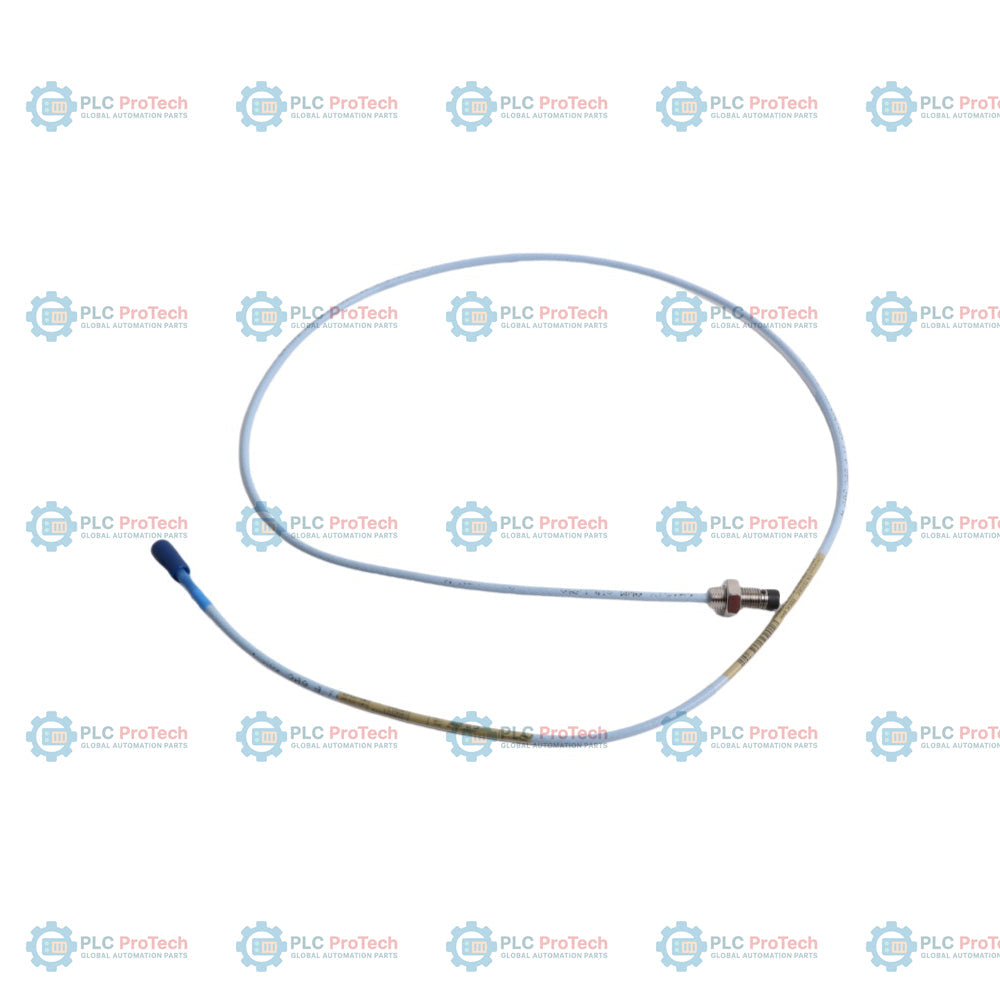

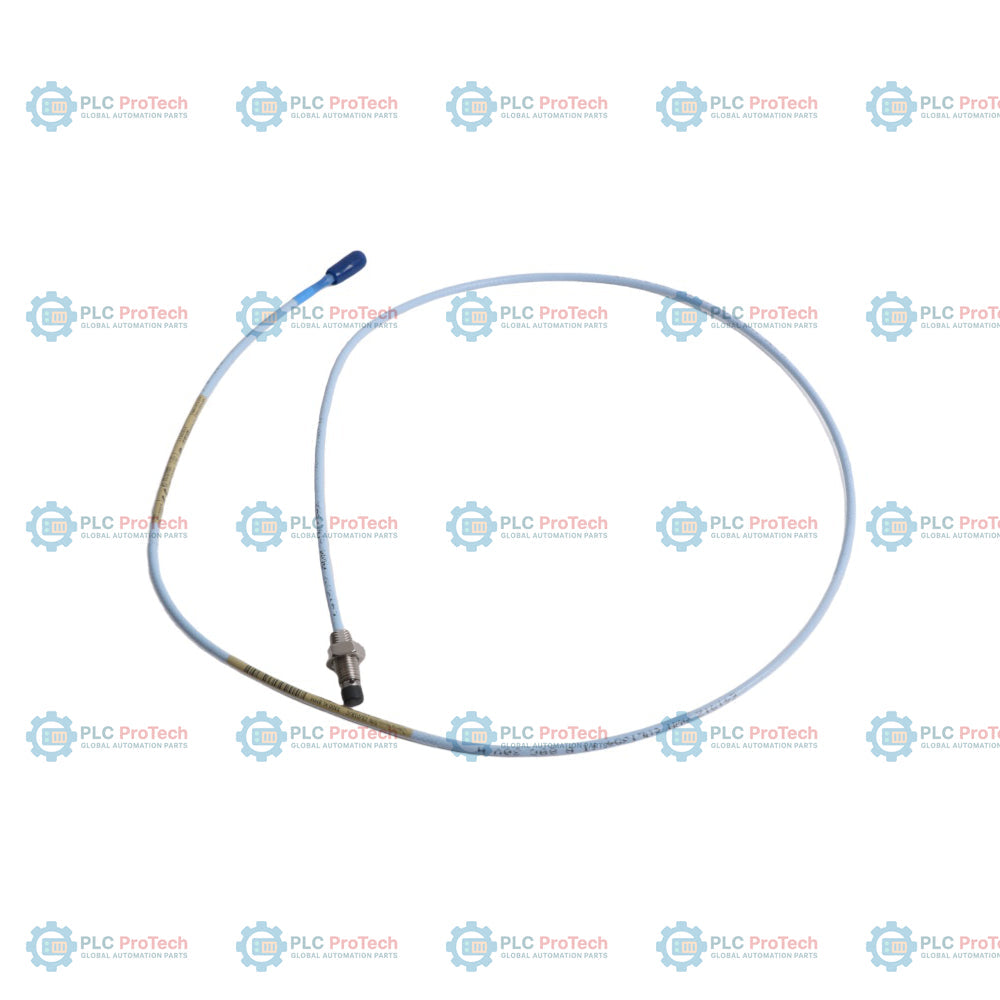

Die speziell für Anwendungen mit standardmäßigem 3/8-24-UNF-Gewinde ohne mechanische Panzerung entwickelte Bently Nevada 330101-00-45-10-12-CN ist eine 8-mm-Näherungssonde mit vollständig mit Gewinde versehenem 4,5-Zoll-Gehäuse, einem 1,0-Meter-FluidLoc-Kabel und einem Miniatur-ClickLoc-Koaxialstecker. Diese spezielle Konfiguration umfasst das Zulassungspaket -CN für explosionsgefährdete Bereiche in China und ist damit nach den Standards NEPSI und CCC für die Installation in explosionsgefährdeten Umgebungen in China zertifiziert. Sie ist Teil des 3300 XL 8 mm Proximity Transducer System und nutzt Wirbelstromprinzipien, um hochpräzise berührungslose Messungen statischer und dynamischer Wellenbewegungen zu liefern.

Das FluidLoc-Kabeldesign bietet eine integrierte Feuchtigkeitsbarriere, die verhindert, dass Öl, Prozessflüssigkeiten oder Gase durch das Kabelinnere austreten, und adressiert damit kritische Anforderungen an die Dichtheit druckbeaufschlagter Maschinengehäuse. In Kombination mit einem kompatiblen Proximitor-Sensor der Serie 330180 und einem 3300 XL-Verlängerungskabel erzeugt die Sonde eine kontinuierliche Spannungsausgabe, die direkt proportional zum Abstand zwischen der Sondenspitze und der beobachteten leitfähigen Zielfläche (typischerweise AISI-4140-Stahl) ist. Durch die dauerhafte Montage dieser Sonde an Lagergehäusen oder Maschinengehäusen erhalten Industrieanlagen kontinuierliche Möglichkeiten zur Maschinenüberwachung und -diagnose für besonders kritische rotierende Anlagen.

Merkmale

• FluidLoc-Kabeltechnologie: Verhindert das Austreten von Flüssigkeiten und Gasen durch den Kabelkern, gewährleistet die Prozessabdichtung und verhindert das Umgehen des Mediums.
• Ungepanzertes 3/8-24-UNF-Gehäuse: Verfügt über ein vollständig mit Gewinde versehenes 4,5-Zoll-Edelstahlgehäuse ohne äußere Panzerung, optimiert für Installationen mit direkter Montage an einer internen Hülse oder Halterung.
• ClickLoc-Koaxialstecker: Ausgestattet mit einem Miniatur-ClickLoc-Koaxialstecker zur zuverlässigen Signalübertragung mit geringer Verlustleistung und sicherem Verbindungsgefühl.
• Zulassung für explosionsgefährdete Bereiche in China: Mit dem -CN-Paket zertifiziert und erfüllt die lokalen Anforderungen von NEPSI und CCC für eigensichere und nicht zündfähige Umgebungen.
• Wirbelstrom-Messprinzip: Ermöglicht hochpräzise, berührungslose Wegmessungen zur Erfassung dynamischer Wellenschwingungen und statischer Positionen.
• Vollständige Kompatibilität: Vollständig austauschbar mit standardmäßigen 3300-XL-Systemen mit 5 m und 9 m Länge sowie mit älteren 3300-Komponenten der 5-mm- und 8-mm-Serie ohne XL.

Anwendungen

• Dampf- und Gasturbinen: Überwachung der radialen Wellenschwingung sowie der axialen Position und Schubverschiebung in Hochgeschwindigkeitslagern.
• Kreiselverdichter: Erfassung der Rotorverschiebung und der axialen Wellenbewegung unter Hochdruck-Prozessbedingungen.
• Industriepumpen und -lüfter: Kontinuierliche Schwingungsüberwachung an Gleitlagerflächen kritischer Anlagenkomponenten.
• Prozessmedien-Einschluss: Ideal für Maschinengehäuse, bei denen das Austreten von Öl oder Gas durch standardmäßige Sensorkabel unbedingt verhindert werden muss.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Gewindeeingriff: Überschreiten Sie bei 3/8-24-UNF-Gewinden einen maximalen Gewindeeingriff von 0,563 Zoll (14,3 mm) nicht, um ein Verklemmen und strukturelle Schäden während der Montage zu verhindern.
• Kalibrierung des Sondenabstands: Stellen Sie den anfänglichen physischen Abstand zwischen der Sondenspitze und der Zielfläche mithilfe eines Mikrometers oder mechanischer Fühlerlehren ein und überprüfen Sie die Spannungswerte vor dem Festziehen der Gehäusemutter mit einem kompatiblen Proximitor-Sensor.
• Kabelführung und Abschirmung: Sorgen Sie vom Sondensteckverbinder über das Verlängerungskabel bis zum Proximitor-Sensor für eine ordnungsgemäße Abschirmung und Erdung. Führen Sie die Kabel durch einen dafür vorgesehenen Schutzkanal, um Hochspannungsleitungen und elektromagnetische Störungen zu vermeiden.
• Steckerschutz: Stellen Sie sicher, dass die ClickLoc-Steckverbinder sauber und trocken sind. Ziehen Sie die vergoldeten Koaxialsteckverbinder von Hand fest an. Verwenden Sie bei der Installation in Umgebungen mit hoher Feuchtigkeit oder Ölnebel ein externes Steckerschutz-Kit, um die Verbindung abzudichten.

Konformität und Zertifizierungen

• NEPSI: Zertifiziert für Installationen in explosionsgefährdeten Bereichen in China gemäß dem Nationalen Überwachungs- und Prüfzentrum für Explosionsschutz und Instrumentensicherheit.
• CCC: Erfüllt die Anforderungen der chinesischen Pflichtzertifizierung für den Explosionsschutz.
• CE-Kennzeichnung: Erfüllt die Richtlinien der Europäischen Union zur elektromagnetischen Verträglichkeit (EMV) und Niederspannung.
