Beschreibung

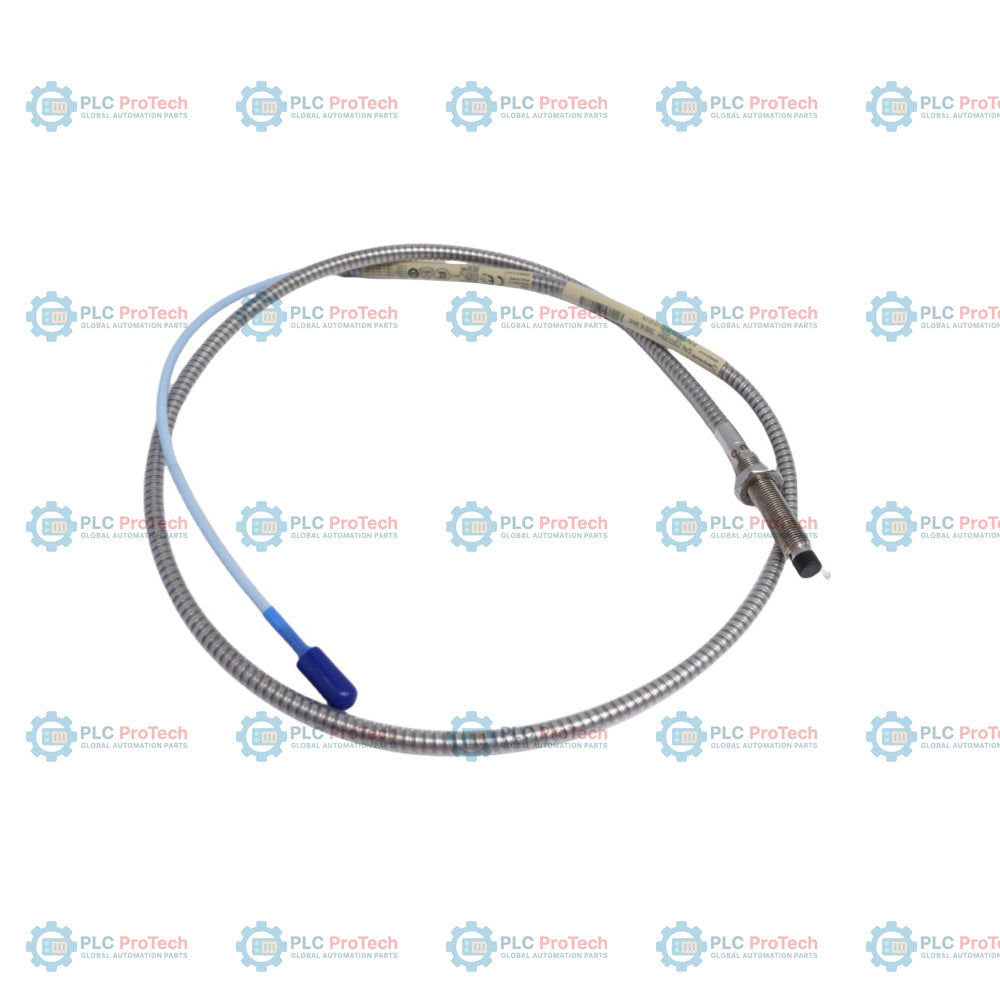

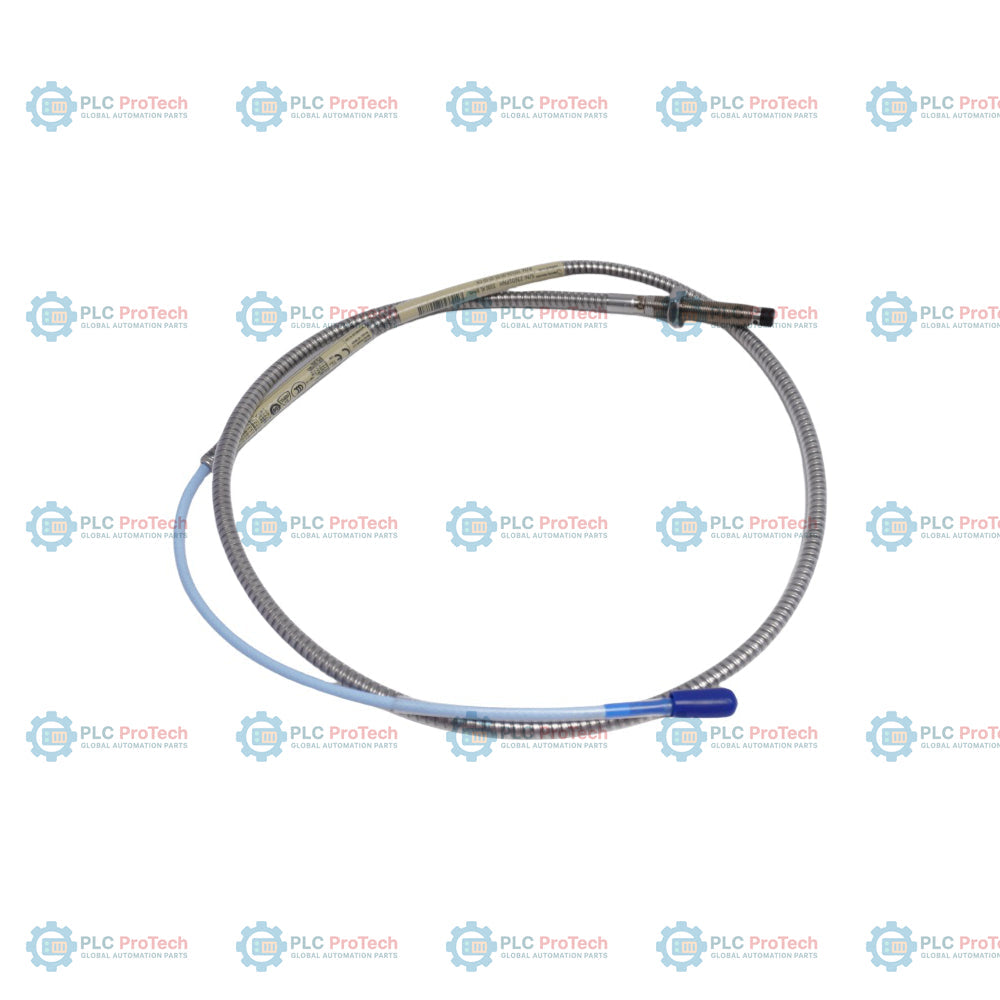

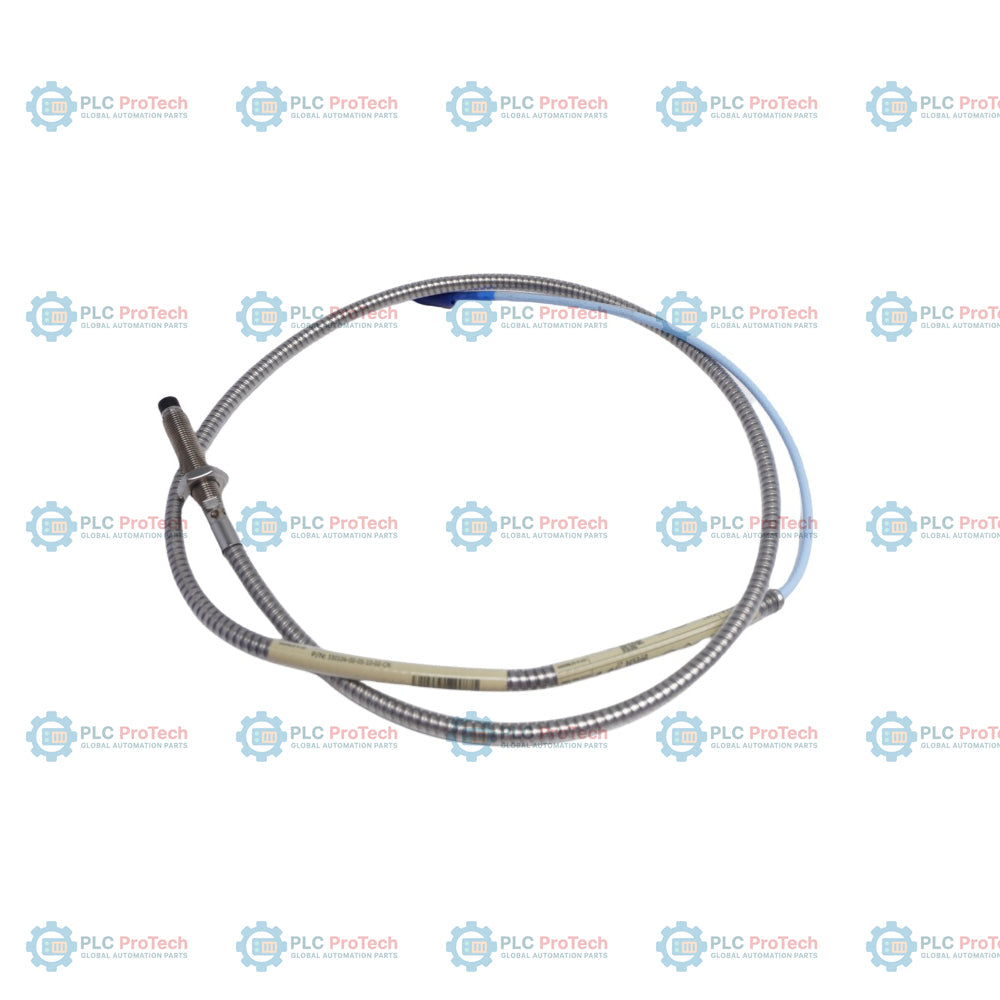

Option 00 (0,0 mm gewindelose Länge), Option 05 (50 mm Gehäusegesamtlänge) und Option 10 (1,0 m Gesamtlänge) kennzeichnen diese metrische Näherungssondenkonfiguration 3300 XL 8 mm – 330104-00-05-10-02-CN. Diese standardmäßige 3300 XL 8-mm-Näherungssonde verwendet ein metrisches Gewinde M10 x 1 und verfügt über eine Edelstahlarmierung mit FEP-Außenmantel, um einen robusten mechanischen Schutz gegen Verschleiß und Flüssigkeitsverunreinigung zu bieten. Die Sonde ist mit einem Miniatur-Koaxialsteckverbinder ClickLoc und einem Standardkabel ausgestattet. Das nachgestellte Suffix -CN umfasst das chinesische Zulassungspaket für explosionsgefährdete Bereiche einschließlich der Zertifizierungen NEPSI und CCC und macht die Sonde für explosionsgefährdete Prozessumgebungen in China geeignet.

Diese Konfiguration ist für die Kombination mit dem Näherungssensor 3300 XL Proximitor und einem optionalen Verlängerungskabel ausgelegt, um statische (Position) und dynamische (Schwingung) Abstände zwischen der Sondenspitze und dem beobachteten Ziel zu messen. Der 330104-00-05-10-02-CN verfügt über einen vollständig mit Gewinde versehenen Körper (Option 00) und keinen vorinstallierten Steckverbinder-Schutz (Option 02). Dadurch unterscheidet er sich von Varianten wie Option 01, die einen Steckverbinder-Schutz an der Sondenleitung enthalten.

Merkmale

• Sondenkörper mit metrischem Gewinde M10 x 1, integrierter Edelstahlarmierung und FEP-Außenmantel für einen robusten mechanischen Verschleißschutz.
• Option 00 legt eine gewindelose Länge von 0,0 mm fest und bietet dadurch einen vollständig mit Gewinde versehenen Sondenkörper.
• Option 05 legt eine Gehäusegesamtlänge von 50 mm für eine präzise Positionierung in metrischen Standardgehäusen fest.
• Option 10 bietet eine Gesamtlänge der Koaxialleitung von 1,0 Metern (3,3 Fuß).
• Option 02 verfügt über einen Miniatur-Koaxialsteckverbinder ClickLoc mit standardmäßiger FEP-ummantelter Koaxialleitung.
• Das nachgestellte Suffix -CN umfasst das chinesische Zulassungspaket für explosionsgefährdete Bereiche mit den Sicherheitskennzeichnungen NEPSI und CCC.
• Betriebstemperaturbereich von -52 °C bis +177 °C für einen stabilen Langzeitbetrieb in thermischen Industrieumgebungen.
• Die abgedichtete Spitze verhindert das Eindringen von Flüssigkeiten bis zu einem Differenzdruck von 7,0 bar (100 psi).

Anwendungen

• Messung von Wellenschwingungen und axialer dynamischer Position an kritischen Industriemaschinen.
• Überwachung der Axialposition und Gehäuseausdehnung an großen Dampf- und Gasturbinen.
• Drehzahl- und Keyphasor-Referenzmessungen an schnell rotierenden Wellen.
• Schwingungsüberwachung in petrochemischen Raffinerien, Kraftwerken, Bergbaubetrieben und Wasseraufbereitungsanlagen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Das maximale Anzugsdrehmoment für den Gewindeeingriff von 15 N-m (11 ft-lb) bei der Installation nicht überschreiten, um Gewindeschäden zu vermeiden.
• Sicherstellen, dass der minimale Biegeradius des armierten Kabels mehr als 25,4 mm (1,0 Zoll) beträgt, um die internen Koaxialstrukturen zu schützen.
• Einen seitlichen Abstand von mindestens 15 mm um die Sondenspitze einhalten, um Übersprechen oder ungenaue Wirbelstrommesswerte zu vermeiden.
• Die ClickLoc-Steckverbinder handfest anziehen, um die Unversehrtheit der vergoldeten Pins zu gewährleisten.

Konformität und Zertifizierungen

• NEPSI: Nationale Überwachungs- und Inspektionsstelle für Explosionsschutz und Sicherheit von Instrumenten
• CCC: China Compulsory Certification (Zulassungen für explosionsgefährdete Bereiche)
• RoHS: bleifrei und konform mit den Beschränkungen für gefährliche Stoffe
