Beschreibung

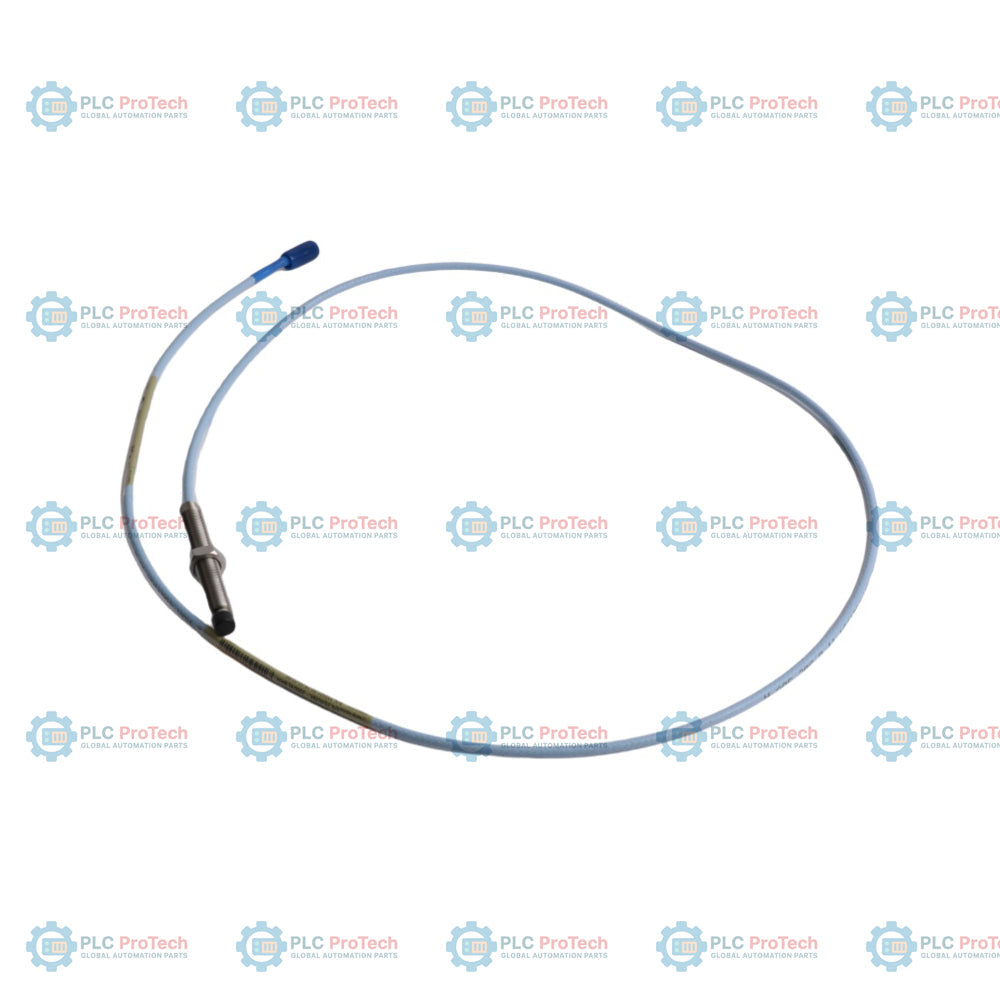

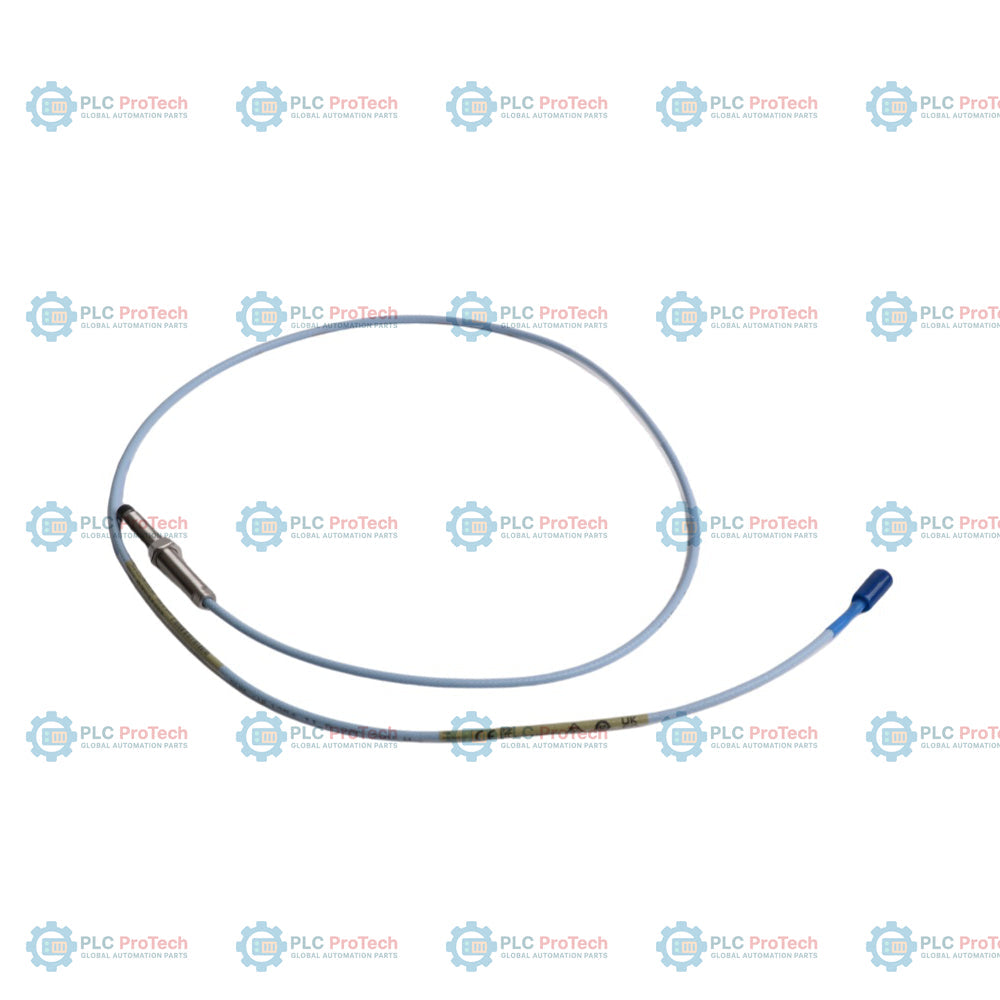

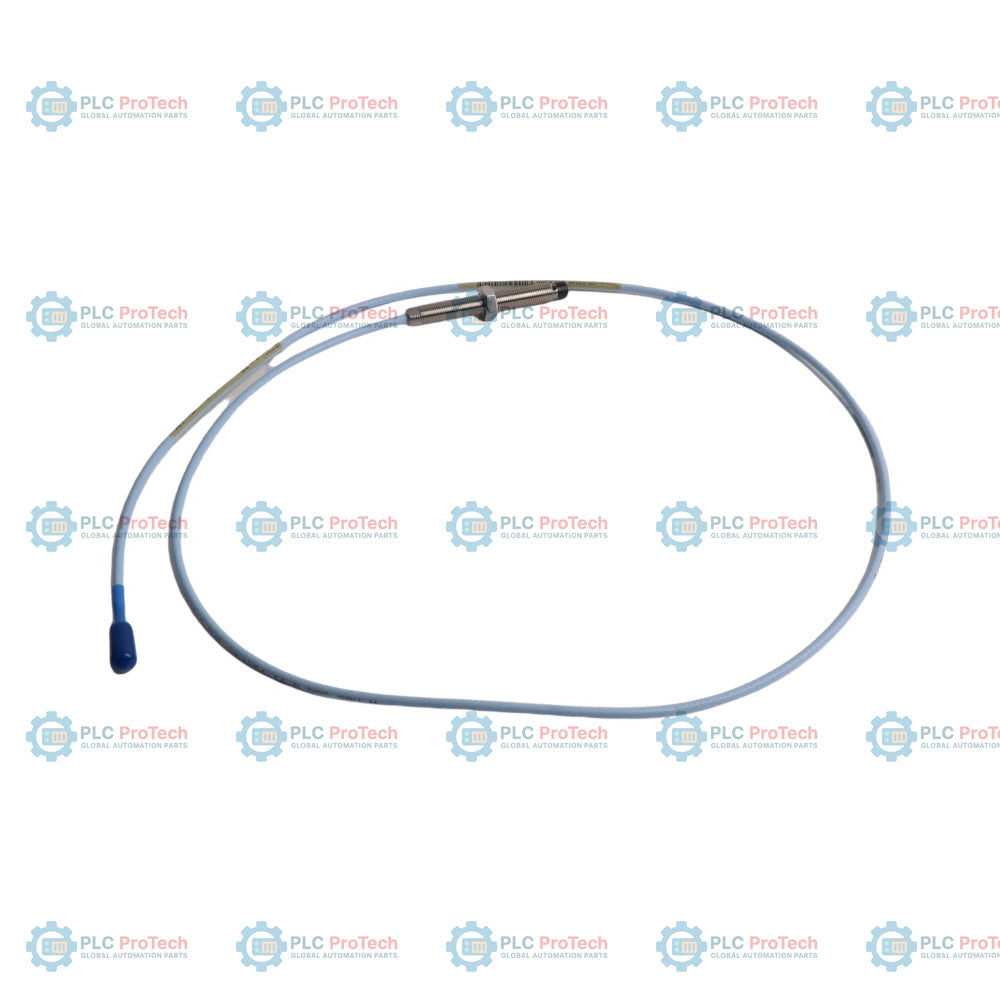

Die für die hochzuverlässige Überwachung von Schwingungen und Positionen entwickelte Bently Nevada 330101-00-46-10-02-05 ist eine hochwertige 8-mm-Näherungssonde mit einem 3/8-24-UNF-Gewinde ohne Schutzarmierung. Diese spezielle Variante verfügt über ein vollständig mit Gewinde versehenes Gehäuse (0,0 Zoll gewindefreie Länge) und eine Gehäusegesamtlänge von 4,6 Zoll. Sie ist mit einem 1,0 m (3,3 Fuß) langen Standard-Koaxialkabel ausgestattet, das in einem Miniatur-ClickLoc-Koaxialsteckverbinder endet (ohne Steckverbinder-Schutz), und verfügt über umfassende Zulassungen für explosionsgefährdete Bereiche, darunter CSA, ATEX und IECEx.

Diese Sonde wurde für den hochbeständigen Einsatz in anspruchsvollen Industrieumgebungen entwickelt und ermöglicht einen kontinuierlichen Betrieb in Temperaturbereichen von -52 °C bis +177 °C. Zusammen mit einem kalibrierten 3300 XL Proximitor bietet sie einen linearen Messbereich von 2,0 mm (80 mil) bei einer branchenüblichen Nennempfindlichkeit von 7,87 V/mm (200 mV/mil). Der integrierte Viton-O-Ring gewährleistet eine wirksame Druckabdichtung zwischen Sondenspitze und Gehäuse und verhindert das Eindringen von Flüssigkeiten aus Lagergehäusen. Darüber hinaus verfügt diese Konfiguration über Zulassungen von CSA, ATEX und IECEx und ist damit für die Installation in Bereichen mit explosionsgefährdeter Atmosphäre zertifiziert.

Merkmale

• Berührungslose Messung: Führt hochpräzise Wirbelstrommessungen von Wellenschwingungen und -positionen durch.
• Optimiertes Gewindegehäuse: Ausgeführt mit einem 3/8-24-UNF-2A-Gewinde, einer Gehäusegesamtlänge von 4,6 Zoll und einer gewindefreien Länge von 0,0 Zoll für bündige Montage oder Lageranwendungen mit flacher Aussparung.
• Miniatur-ClickLoc-Steckverbinder: Ausgestattet mit einem robusten Koaxialsteckverbinder für eine rauscharme Signalübertragung zum Verlängerungskabel.
• Standard-Flexkabel: Das 1,0 m lange, nicht armierte Standard-Koaxialkabel ermöglicht eine einfache Verlegung und zuverlässige mechanische Flexibilität.
• Abgedichtete Konstruktion: Ausgestattet mit einer leistungsstarken Viton-O-Ring-Dichtung, die einen Öl- oder Gasdurchtritt bis zu kritischen Differenzdrücken verhindert.
• Zertifizierung für explosionsgefährdete Bereiche: Vorab zugelassen mit CSA-, ATEX- und IECEx-Zertifizierungen für die Installation in explosionsgefährdeten Atmosphären.

Anwendungen

Die Näherungssonde Bently Nevada 330101-00-46-10-02-05 wird häufig zum Schutz industrieller rotierender Maschinen in Anlagen zur Stromerzeugung, in der Öl- und Gasindustrie sowie in chemischen Verarbeitungsanlagen eingesetzt. Typische Anwendungen umfassen:

• Überwachung von Wellenschwingungen und axialer Position bei Dampf- und Gasturbinen.
• Messungen radialer dynamischer Schwingungen und axialer Schubverschiebungen in Hochgeschwindigkeitskompressoren und -pumpen.
• Messungen des Rotor- und Lagerspiels in Elektromotoren und Generatoren.
• Keyphasor- und Drehzahlreferenzmessungen an Maschinenwellen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Für eine korrekte Leistung und zur Vermeidung mechanischer Schäden sind bei der Installation der Näherungssonde 330101-00-46-10-02-05 folgende Richtlinien zu beachten:

• Sondenabstand: Montieren Sie die Sonde mit dem geeigneten mechanischen Abstand (typischerweise mit einem Abstand von etwa 1.27 mm oder 50 mils, entsprechend dem Mittelpunkt des linearen Bereichs), wie durch die Systemkalibrierung vorgegeben.
• Kabelführung: Stellen Sie sicher, dass die Wege des Koaxialkabels scharfe Biegungen vermeiden (Mindestbiegeradius beachten) und vor mechanischem Einklemmen oder Oberflächen mit hohen Temperaturen geschützt sind.
• Abschirmung und Erdung: Stellen Sie eine ordnungsgemäße Abschirmung über die gesamte Verbindung des Verlängerungskabels bis zum Proximitor-Sensor sicher. Schließen Sie die Abschirmung nur an der Erdung des Monitor-Racks an, um Erdschleifen zu vermeiden.
• Gewindeschutz: Verwenden Sie bei Bedarf geeignete Gewindedichtmittel oder Anti-Seize-Mittel und überschreiten Sie beim Anziehen der Sicherungsmuttern nicht das maximale Drehmoment von 11.2 N-m (100 in-lb).

Konformität und Zertifizierungen

Die Näherungssondenserie Bently Nevada 330101 erfüllt internationale Normen für explosionsgefährdete Bereiche, wenn sie gemäß den zertifizierten Steuerungszeichnungen installiert wird:

• ATEX/IECEx: Zertifiziert für explosive Gasatmosphären (Ex ia IIC T5...T1 Ga) und staubhaltige Umgebungen (Ex ia IIIC T90degC...T280degC Dc) bei Anschluss an eine kompatible Sicherheitsbarriere.
• CSA: Nordamerikanische Zulassung für Klasse I, Division 1, Gruppen A, B, C, D sowie Klasse I, Zone 0, Ex ia IIC.
