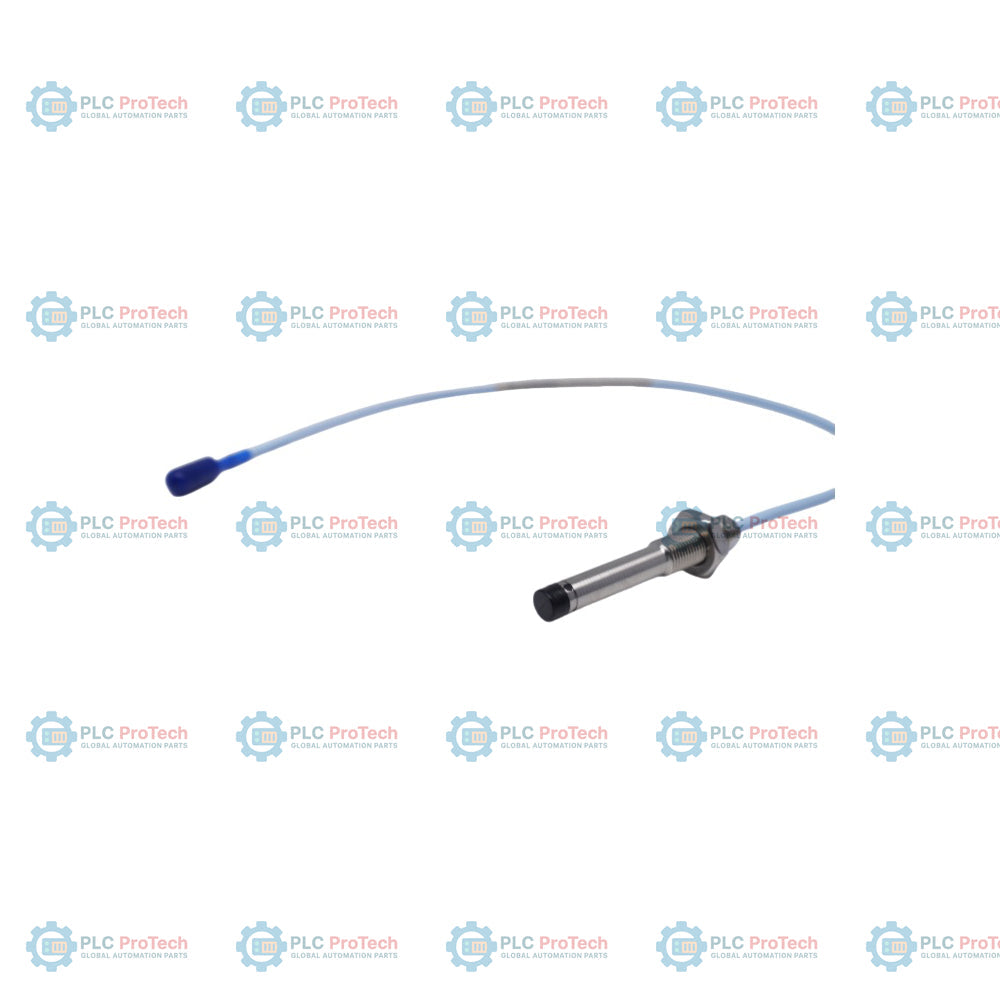

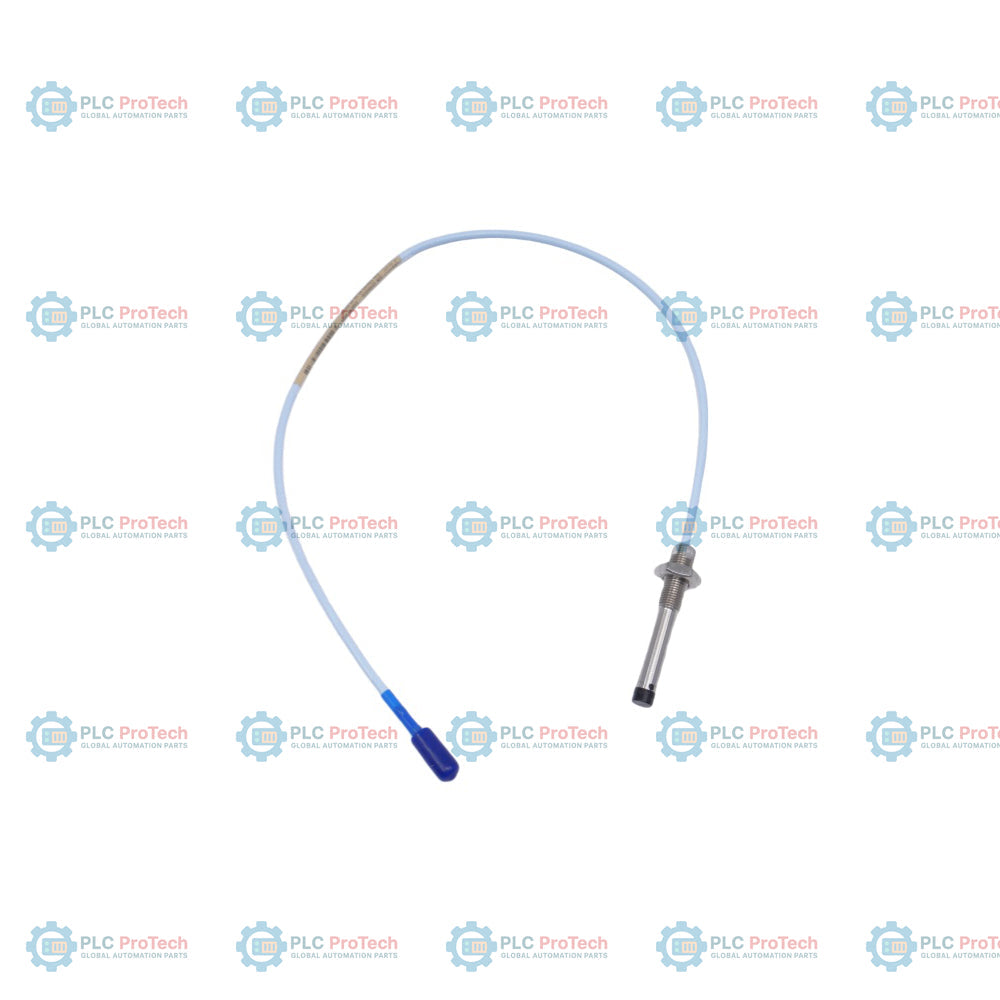

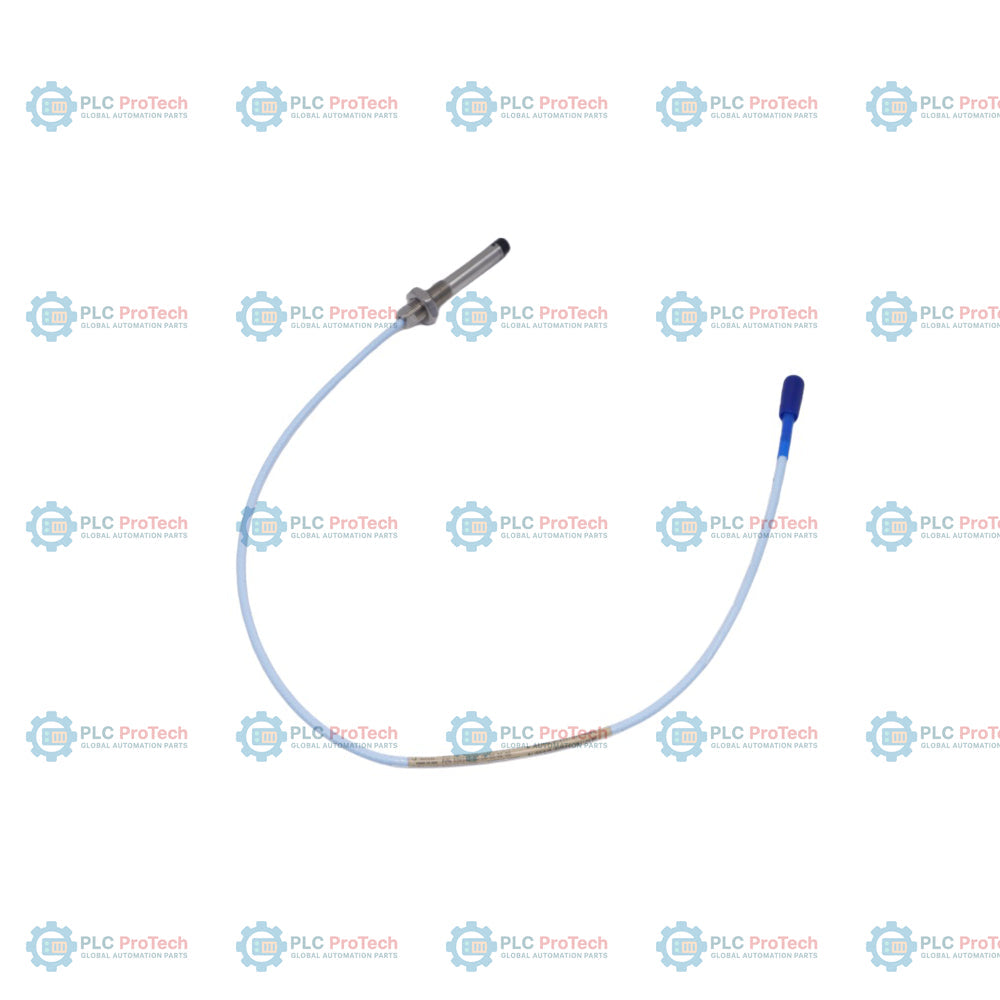

Bently Nevada 330103-03-06-05-02-00 3300 XL 8 mm-Näherungssonde

SKU 330103-03-06-05-02-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330103-03-06-05-02-00
Herkunft Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.14 kg
Abmessungen: 150 mm x 150 mm x 30 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

330103-03-06-05-02-00 ist eine Ausführung der 3300 XL 8-mm-Näherungssonde mit metrischem Gewinde, die ohne äußere Koaxialarmierung entwickelt wurde. Dieses spezielle Modell verfügt über ein M10-x-1-Gehäusegewinde, eine gewindelose Länge von 30 mm (Option 03), eine Gehäusegesamtlänge von 60 mm (Option 06) und eine Gesamtlänge von 0,5 Metern (1,6 Fuß) (Option 05). Ausgestattet mit einem Standardkabel und einem miniaturisierten koaxialen ClickLoc-Stecker (Option 02) ist dieses Gerät ohne Zulassungen für explosionsgefährdete Bereiche (Option 00) konfiguriert und daher ideal für standardmäßige, nicht zertifizierte Industrieumgebungen.

Diese Sonde dient als Wirbelstrom-Wegaufnehmer innerhalb des Maschinenschutzsystems Bently Nevada 3300 XL. Sie misst den statischen und dynamischen Abstand zwischen der Sondenspitze und einem leitfähigen Target, beispielsweise einer Welle in einem Gleitlager. In Verbindung mit einem 3300 XL Proximitor-Sensor und einem passenden Verlängerungskabel ist diese 0,5-Meter-Sonde für die Messung von Wellenschwingungen, axialer Position und Keyphasor-Drehzahlreferenzen kalibriert.

Im Gegensatz zu Varianten mit Edelstahlarmierung (wie der Serie 330104) oder integrierten Steckerschutzvorrichtungen (Option 01) verwendet diese ungeschirmte Ausführung ein standardmäßiges FEP-isoliertes Kabel und einen ungeschützten ClickLoc-Stecker zur direkten Verlegung in geschützten Leitungen. Darüber hinaus ist die kurze Gesamtlänge von 0,5 Metern ideal für Installationen mit begrenztem Platz, bei denen die Verbindung zum Verlängerungskabel in der Nähe des Maschinengehäuses erfolgt.

Merkmale

Metrisches Gehäusegewinde: Gewindegröße M10 x 1 mit einer Schlüsselweite von M10.
Gehäuseabmessungen: 60 mm Gesamtlänge des Gehäuses mit einem 30 mm langen, gewindelosen Abschnitt gemäß der Mindestregel von 20 mm Differenz.
Gesamtlänge 0,5 Meter: Kompakter Kabelverlauf, optimiert für die direkte Verbindung mit Standard-Verlängerungskabeln.
Koaxialstecker ClickLoc: Vergoldeter, miniaturisierter Koaxialstecker ohne Steckerschutz (Option 02).
Ungeschirmtes Kabel: Standardmäßiges, 75-Ohm-triaxiales, FEP-isoliertes Sondenkabel für die Standardverlegung.
Kompatibilität mit Targets: Kalibriert für Targets aus AISI-4140-Stahl.
Temperaturbereich: Standard-Betriebstemperaturbereich von -52 °C bis +177 °C.

Anwendungen

Überwachung rotierender Maschinen in Umgebungen mit Gleitlagern.
Messung radialer Wellenschwingungen in Industriemotoren, Pumpen und Ventilatoren.
Überwachung der axialen Wellenposition an Industrieturbinen und Zentrifugalkompressoren.
Drehzahl- und Keyphasor-Referenzmessungen an schnell rotierenden Elementen.
Nachrüstung bestehender metrischer Installationen ohne XL mit M10 x 1-Gewinde.

Bestellinformationen

Segment	Code auf dieser SKU	Bedeutung aus dem PDF-Datenblatt
Basismodell	330103	3300 XL 8-mm-Näherungssonde, M10 x 1-Gewinde, ohne Armierung
A – Option für gewindelose Länge	03	30 mm gewindelose Länge
B – Option für Gesamtlänge des Gehäuses	06	60 mm Gesamtlänge des Gehäuses
C – Option für Gesamtlänge	05	0.5 Meter (1.6 Fuß) Gesamtlänge
D – Option für Stecker- und Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
E – Option für behördliche Zulassung	00	Nicht erforderlich

Technische Spezifikationen

Parameter	Wert
Hersteller	Bently Nevada (Baker Hughes)
Teilenummer	330103-03-06-05-02-00
Durchmesser der Sondenspitze	8.0 mm (0.31 in)
Gehäusegewindegröße	M10 x 1
Gewindelose Länge	30 mm
Gehäuselänge	60 mm
Gesamtkabellänge	0.5 m (1.6 ft)
Armierungsoption	Ohne Armierung
Steckertyp	Miniatur-Koaxialstecker ClickLoc, Stecker, ohne Schutzvorrichtung
Kabeltyp	75-Ohm-Standardkabel mit triaxialer FEP-Isolierung
Betriebstemperaturbereich	-52 degC bis +177 degC (-62 degF bis +350 degF)
Druckabdichtung	Viton-O-Ring-Druckdichtung
Nomineller Gleichstromwiderstand	7.45 Ohm (plus/minus 0.50 Ohm) zwischen Innenleiter und Außenleiter
Minimaler Biegeradius	25.4 mm (1.0 in)
Maximale Zugfestigkeit	330 N (75 lbf) Zugfestigkeit zwischen Gehäuse und Anschlussleitung
Maximales Steckerdrehmoment	0.565 N-m (5 in-lbf)
Abmessungen	150 mm x 150 mm x 30 mm (H x W x D) (Abmessungen der aufgewickelten Verpackung)
Gewicht	0.14 kg

Anschlüsse und Schnittstellen

Steckerelement	Funktion
Innenleiter	Signal (Sondenspule)
Außenleiter / Abschirmung	Gemeinsam / Masse

Installationsrichtlinien

Kabelführung: Stellen Sie sicher, dass der minimale Kabelbiegeradius von 25.4 mm eingehalten wird, um eine Signaldämpfung oder mechanische Beschädigung der Koaxialschichten zu verhindern.
Drehmomentgrenzen: Der Gewindeeingriff im Maschinengehäuse darf 15 mm nicht überschreiten. Ziehen Sie das Sondengehäuse mit einem maximal empfohlenen Drehmoment von 22.6 N-m (200 in-lbf) an.
Steckerwartung: Stellen Sie sicher, dass koaxiale ClickLoc-Stecker sauber, trocken und frei von Turbinenöl oder Feuchtigkeit gehalten werden. Richten Sie sie aus und drücken Sie sie zusammen, bis das mechanische „Klicken“ spürbar ist. Ziehen Sie sie bei Verwendung von Verbindungswerkzeugen nicht über 0.565 N-m (5 in-lbf) hinaus an.
Erdung: Stellen Sie sicher, dass die Abschirmung des Sensors ordnungsgemäß angeschlossen ist, um elektrostatische oder elektromagnetische Störungen im abschließenden Signalweg zu verhindern.

Konformität und Zertifizierungen

Diese spezifische Konfiguration (Option 00) erfordert keine Zertifizierungen für explosionsgefährdete Bereiche und ist für den Einsatz in standardmäßigen Industrieumgebungen mit allgemeinem Verwendungszweck ausgelegt. Die allgemeine Konformität umfasst gegebenenfalls die CE-Kennzeichnung und die RoHS-Richtlinien.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was gibt die Option 03-06 bei der Sonde 330103-03-06-05-02-00 an?

Die Option 03 für die nichtgewindete Länge gibt einen 30 mm langen nichtgewindeten Abschnitt an, während die Option 06 für die Gehäuselänge eine Gesamtlänge von 60 mm definiert. Beide sind metrische Maße für diese M10 x 1 Gewindesonde.

Welche Kabelkonfigurationen und Anschlussoptionen gibt es für diese Sonde?

Diese Sonde verfügt über die Option 05, die eine Gesamtlänge von 0,5 Metern definiert, und die Option 02, die ein standardmäßiges FEP-isoliertes Kabel mit einem Miniatur-Koaxial-ClickLoc-Stecker ohne integrierten Steckerschutz bietet.

Kann diese Sonde in explosionsgefährdeten Bereichen mit erforderlichen Zulassungen verwendet werden?

Nein, diese spezifische Konfiguration hat die Agenturzulassungsoption 00, was bedeutet, dass sie nicht für explosionsgefährdete Bereiche zertifiziert ist. Für explosionsgeschützte oder eigensichere Umgebungen wählen Sie eine Variante mit der Zulassungsoption 05.

Welcher Proximitor-Sensor ist mit dieser 0,5-Meter-Sonde kompatibel?

Diese 0,5-Meter-Sonde ist kompatibel mit den Standard-3300 XL 5-Meter- oder 9-Meter-Wandler-Systemen, wenn sie mit dem entsprechenden Verlängerungskabel, wie einem 4,5-Meter- oder 8,5-Meter-Verlängerungskabel, kombiniert wird.
