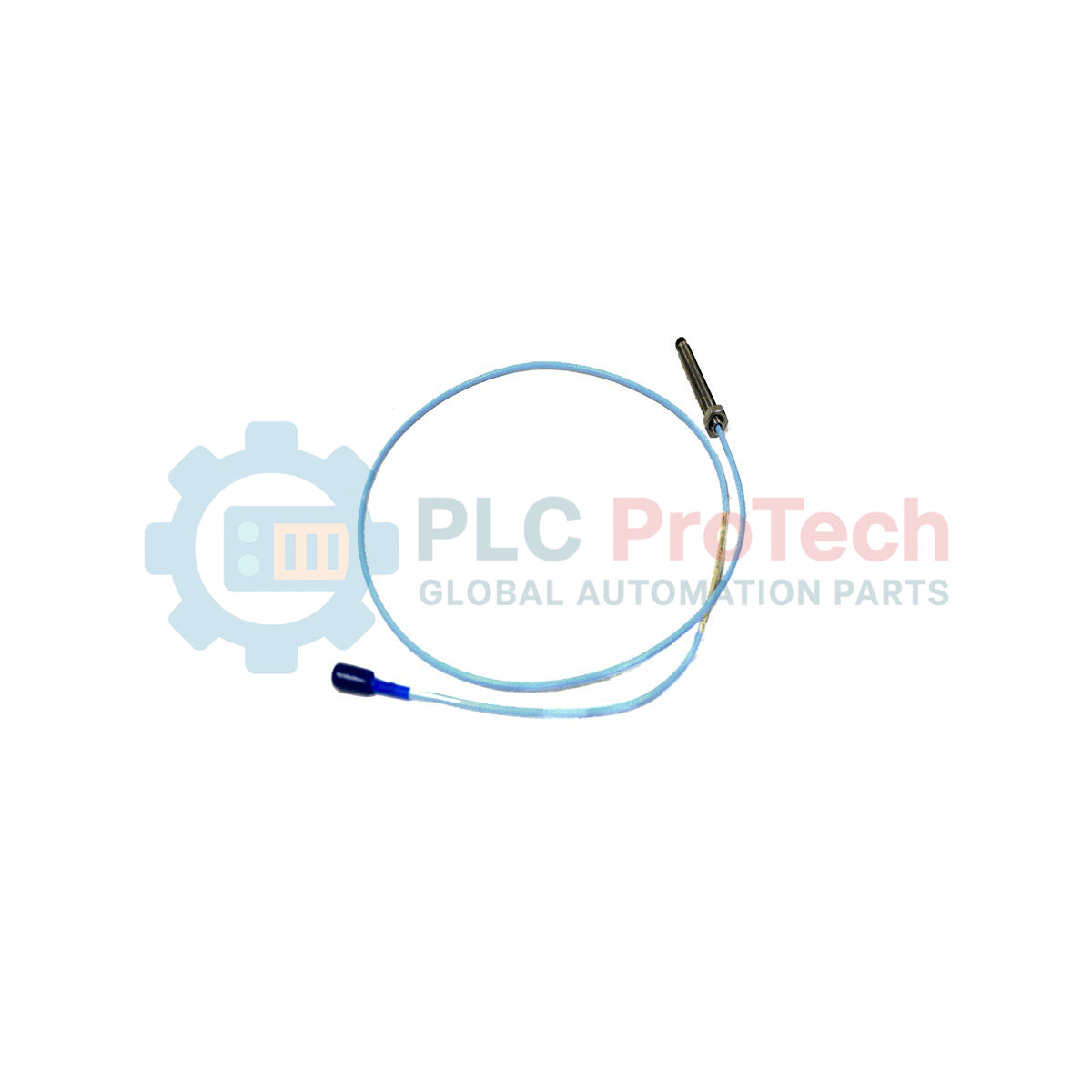

Der Bently Nevada 330101-00-53-10-02-00 ist ein hochpräziser 8-mm-Näherungssensor aus dem 3300 XL 8-mm-Näherungssensorsystem. Diese spezielle Konfiguration wurde für berührungslose Messungen von Maschinenschwingungen und Wellenpositionen entwickelt und verfügt über ein vollständig mit Gewinde versehenes 5,3-Zoll-Gehäuse mit 3/8-24-UNF-Gewinde und ohne gewindelosen Abschnitt (0,0 Zoll gewindelose Länge). Der Sensor ist ohne Edelstahlarmierung ausgeführt und mit einem 1,0-Meter-Standard-Koaxialkabel sowie einem koaxialen ClickLoc-Miniatursteckverbinder ausgestattet. Er besitzt keine Zulassungen von Prüfstellen für explosionsgefährdete Bereiche und ist daher besonders kostengünstig sowie konstruktiv für standardmäßige industrielle Maschinenumgebungen optimiert, in denen die Sensoren durch Schutzrohre und tiefe Gehäuse geführt werden.
Dieser Messwertaufnehmer arbeitet nach dem Wirbelstromprinzip und erzeugt an der Sondenspitze ein hochfrequentes elektromagnetisches Feld, das mit jedem in der Nähe befindlichen leitfähigen Metallziel interagiert, beispielsweise einer Welle aus AISI-4140-Stahl. Wenn sich das Ziel relativ zur Sondenspitze bewegt, wandelt der Proximitor-Sensor diese Bewegung in eine präzise, lineare Spannungsausgabe um. Dadurch eignet sich das System ideal zur Messung dynamischer radialer Schwingungen, der statischen axialen Wellenposition und von Keyphasor-Referenzdrehzahlen an schnelllaufenden Turbinen, Kompressoren und Pumpen.
Dieser Näherungssensor mit langem, ungeschütztem Gehäuse eignet sich ideal für verschiedene Anwendungen zum Schutz kritischer rotierender Maschinen, darunter:
| Bestellinformationen | Optionssegment | Code auf dieser SKU |
|---|---|---|
| Bedeutung/Konfigurationsdetails | 330101-00-53-10-02-00 | Bestellbare Teilenummer |
| 3300 XL 8-mm-Näherungssonde, 3/8-24-UNF-Gewinde, ohne Armierung | 00 | A – Option für gewindelose Länge |
| Gewindelose Länge 0,0 Zoll (0 mm) | 53 | B – Option für Gesamtlänge des Gehäuses |
| Gesamtlänge des Gehäuses 5,3 Zoll (135 mm) | 10 | C – Option für Gesamtlänge |
| Gesamtlänge 1,0 Meter (3,3 Fuß) | 02 | D – Option für Anschluss und Kabel |
| Miniatur-Koaxialanschluss ClickLoc, Standardkabel | 00 | E – Option für behördliche Zulassung |
| Technische Daten | Hersteller |
| Bently Nevada | 330101-00-53-10-02-00 |
| Teilenummer/Modell | Produktfamilie |
| 3300 XL 8-mm-Näherungsaufnehmersystem | Durchmesser der Sondenspitze |
| 8 mm | Messart |
| Weg (Näherung) und Schwingung | Funktionsprinzip |
| Wirbelstrom | Gewindegröße |
| 3/8-24 UNF-2A | Länge des gewindelosen Gehäuses |
| 0,0 Zoll (0 mm) | Gesamtlänge des Gehäuses |
| 5,3 Zoll (135 mm) | Gesamtlänge der Sonde |
| 1,0 Meter (3,3 Fuß) | Kabel-/Anschlusstyp |
| Standardmäßiges unarmiertes Koaxialkabel mit Miniatur-ClickLoc-Anschluss | Nomineller Gleichstromwiderstand (R_PROBE) |
| 7,59 Ohm +/- 0,50 Ohm (Innenleiter zu Außenleiter) | Betriebstemperatur |
| -52 °C bis +177 °C (-62 °F bis +350 °F) | Druckabdichtung |
| Differenzdruckdichtung mit Viton-O-Ring | Grenzwerte für die relative Luftfeuchtigkeit |
| Weniger als 3 % Drift des durchschnittlichen Skalierungsfaktors (ASF) bei 93 % Luftfeuchtigkeit gemäß IEC 68-2-3 | 45 mm x 95 mm x 95 mm (H x B x T) |
| Gewicht | 0,14 kg |
Um eine ordnungsgemäße Leistung sicherzustellen und genaue Kennzahlen zum Maschinenschutz aufrechtzuerhalten, sind diese technischen Richtlinien einzuhalten:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330101-00-53-10-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Näherungssonden
Zahlung: T/T, Western Union
Gewicht: 140g
Abmessungen: 45 mm x 95 mm x 95 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate
