Beschreibung

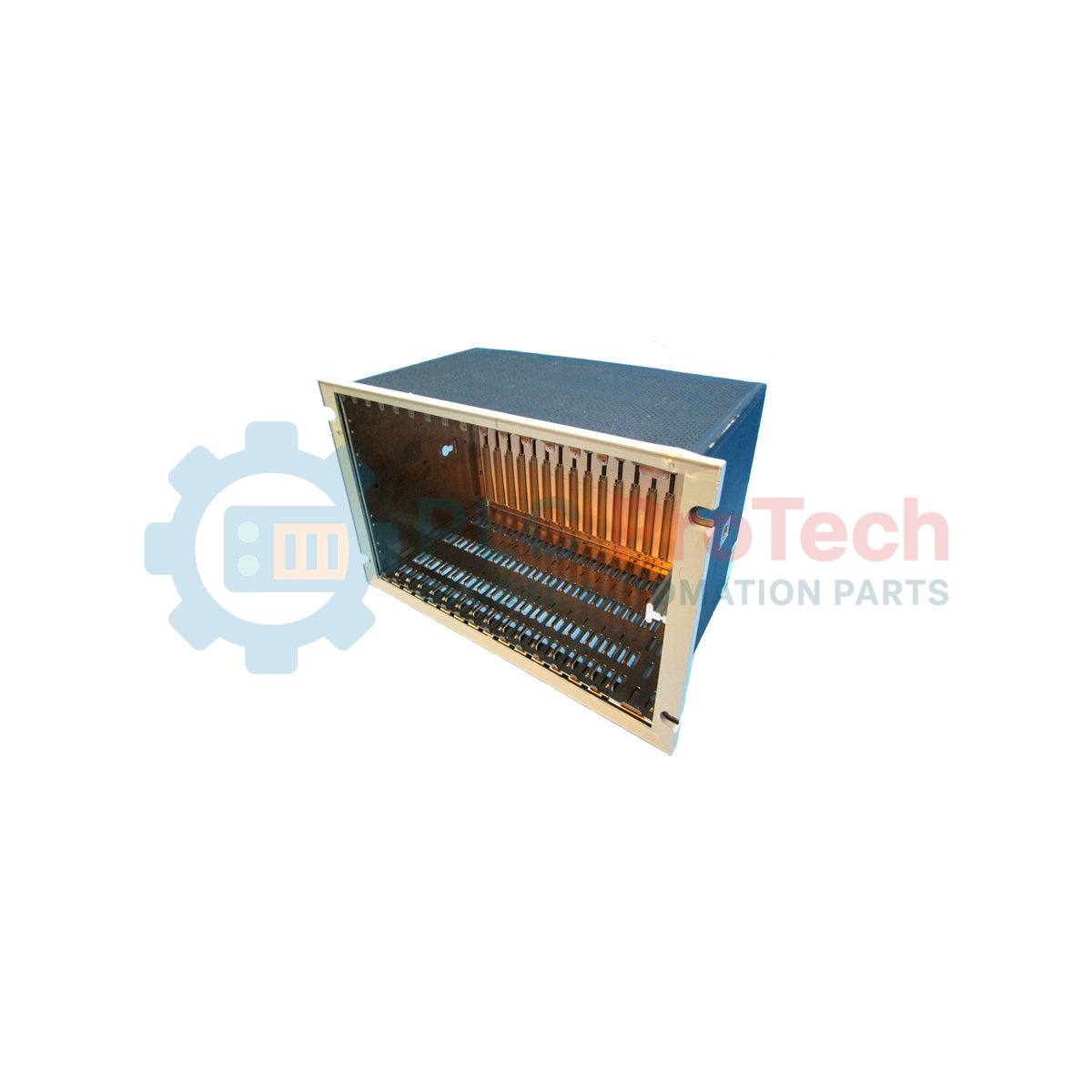

Das Bently Nevada 3500/05-02-05-00-00-01 stellt das strukturelle Chassis und die wesentlichen Backplane-Datenpfade für den Maschinenschutz bereit und arbeitet als äußerst kompaktes Mini-Rack mit 7 Steckplätzen. Diese spezifische Hardwarekonfiguration ist für die Aufnahme verschiedener Überwachungs- und Stromversorgungsmodule der 3500-Serie ausgelegt und ermöglicht Diagnosekommunikation und Stromverteilung in Echtzeit. Durch das physische 12-Zoll-Profil bietet es Maschinenschutz in Industriequalität für Anwendungen, bei denen der Montageplatz in standardmäßigen Schaltschränken streng begrenzt ist.
Merkmale
- Kompakte 12-Zoll-Rahmenkonfiguration mit 7 einzelnen Modulsteckplätzen.
- Hochgeschwindigkeits-Backplane-Struktur für deterministische Kommunikation und Stromverteilung zwischen eingesetzten Modulen.
- Integrierte Mini-Rack-Montageoptionen für eine zuverlässige, vibrationsbeständige Installation in Gehäusen.
- CE-konforme Konfiguration für industrielle Anlagenanwendungen in Europa.
- Robuste Metallkonstruktion zum Schutz der internen Schaltkreise vor elektromagnetischen Störungen (EMI) und rauen Umgebungsbedingungen.
Anwendungen
- Überwachende Instrumentierungssysteme für Turbinen.
- Kritische Anlagen und Diagnose rotierender Maschinen in der Stromerzeugung.
- Petrochemische Anlagen, die eine lokale Schwingungsüberwachung und Schnittstellen zur Sicherheitsabschaltung erfordern.
- Modulierte Schrankinstallationen mit strengen Anforderungen an die Stellfläche.
Bestellinformationen
| Optionscode |
Auswahldetails |
| 02 |
12-Zoll-Mini-Rack (7 Modulsteckplätze) |
| 05 |
Rack-Mount-Option, Mini-Rack |
| 00 |
Behördliche Zulassung: Keine |
| 00 |
Vorbehalten: Keine |
| 01 |
Europäische Konformitätsoption: CE |
Technische Spezifikationen
| Hersteller |
Bently Nevada |
| Modell-/Teilenummer |
3500/05-02-05-00-00-01 |
| Gehäuseformfaktor |
12-Zoll-Mini-Rack |
| Physische Steckplätze |
7 Modulsteckplätze |
| Montagemechanik |
Rack-Mount-Konfiguration |
| Konformität & Zulassungen |
CE-konform |
| Ursprungsland |
Vereinigte Staaten (U.S.A.) |
| Versandgewicht (berechnet) |
6,00 kg (13,23 lbs) |
Empirische technische Erkenntnisse
Alternative Modelle & Kompatibilität
Beachten Sie, dass das 3500-Mini-Rack eine andere physische Backplane als standardmäßige 19-Zoll-Konfigurationen mit 14 Steckplätzen verwendet. Standardmäßige 3500-Module passen zwar physisch in das Mini-Rack, bei der Systemplanung muss jedoch die begrenzte Anzahl an Steckplätzen berücksichtigt werden; bestimmte Anwendungen mit hoher Packungsdichte, die zahlreiche Relaismodule oder dual redundante Kommunikationsverbindungen erfordern, können die Grenze von 7 Steckplätzen überschreiten.
Anwendungsfehler und technische Hinweise
Die thermischen Bedingungen in kompakten 12-Zoll-Konfigurationen erfordern eine strukturierte Wärmebudgetplanung. Module mit hoher Leistungsaufnahme, etwa Erdbebenmonitore oder Karten zur Maschinendiagnose, können lokal Wärme erzeugen. Stellen Sie im Schaltschrank oberhalb und unterhalb des Racks mindestens 1 U Belüftungsraum sicher und überprüfen Sie, dass die Umgebungstemperatur im gesamten Schaltschrank die modulspezifischen Grenzwerte nicht überschreitet.
Tipps zu Inbetriebnahme und Verdrahtung
Eine ordnungsgemäße Chassis-Erdung ist entscheidend für die Signalintegrität des Instruments. Verbinden Sie die dedizierte Erdungsklemme an der Rückseite des Racks stets mit einem verifizierten, einpunktigen, niederohmigen Erdungssystem für Instrumente. Verketten Sie Schutzleiter nicht hintereinander und führen Sie Schirmableitungen nicht über Wege mit Hochspannungswechselstrom, da Störungen auf der Backplane die hochempfindlichen SignalMessungen des 3500-Monitors beeinträchtigen können.
Installationsrichtlinien
KRITISCHE WARNUNG:
Trennen Sie vor mechanischen Installationen alle primären Stromquellen. Vergewissern Sie sich, dass alle Energiespeichersysteme entladen sind, um Stromschläge oder Schäden an den Pins der internen Rack-Backplane während des Einsetzens von Karten zu verhindern.
1
Stellen Sie sicher, dass der physische Abstand innerhalb des Instrumentenpanels das 12-Zoll-Profil aufnimmt und die erforderlichen Kabelfreiräume für rückseitige Anschlüsse bietet.
2
Befestigen Sie das Rack-Gehäuse mit Befestigungselementen in Industriequalität an den Gehäuseschienen und stellen Sie robuste Kontaktpunkte mit geringer Vibrationsübertragung sicher.
3
Stellen Sie vor dem vorsichtigen Einsetzen der Kartenbaugruppen sicher, dass die Führungen der Modulsteckplätze ausgerichtet sind, und sichern Sie die Frontblenden, um eine physische Bewegung zu verhindern.
