Beschreibung

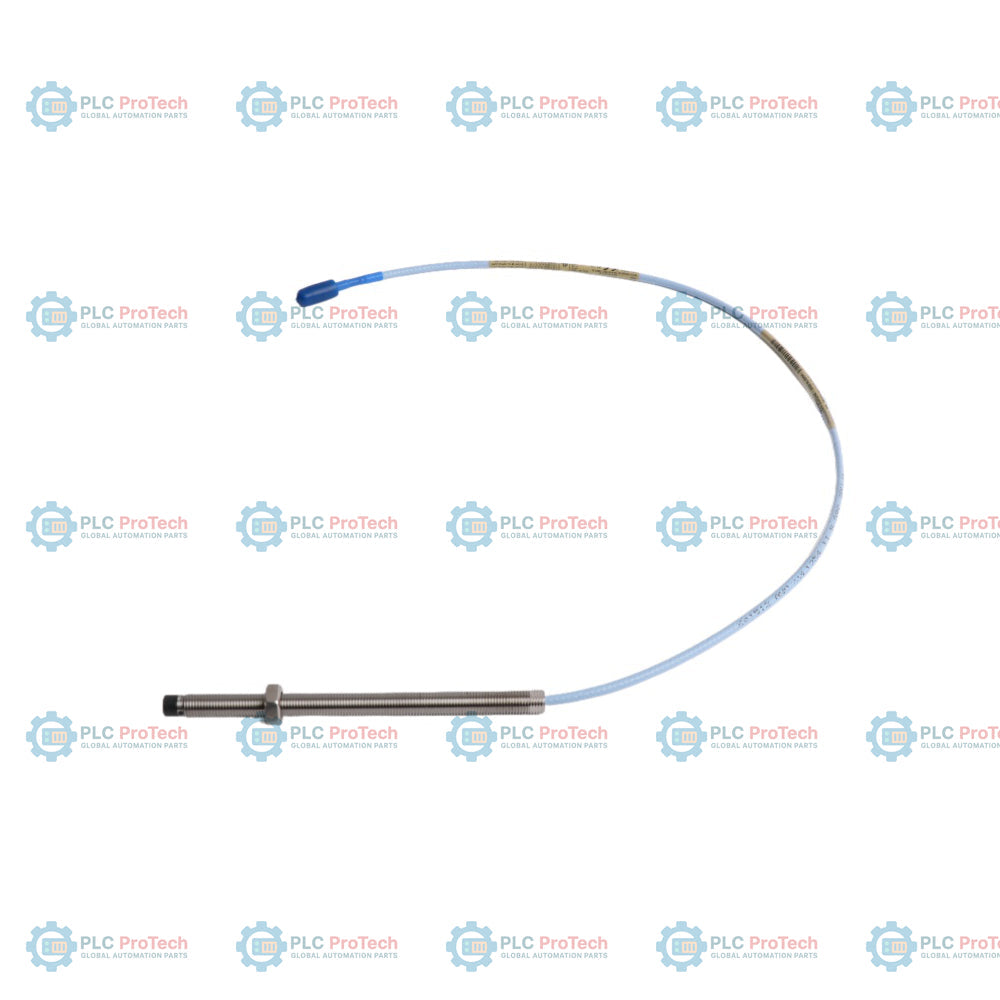

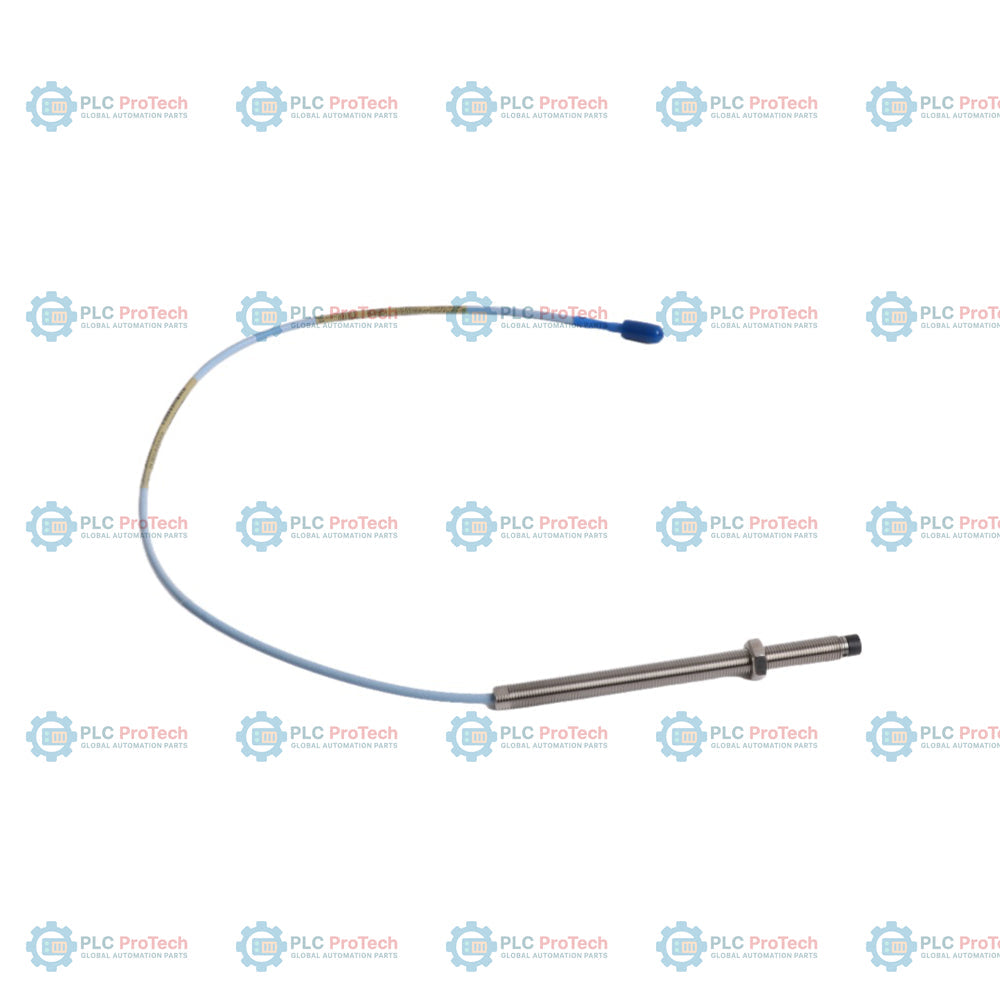

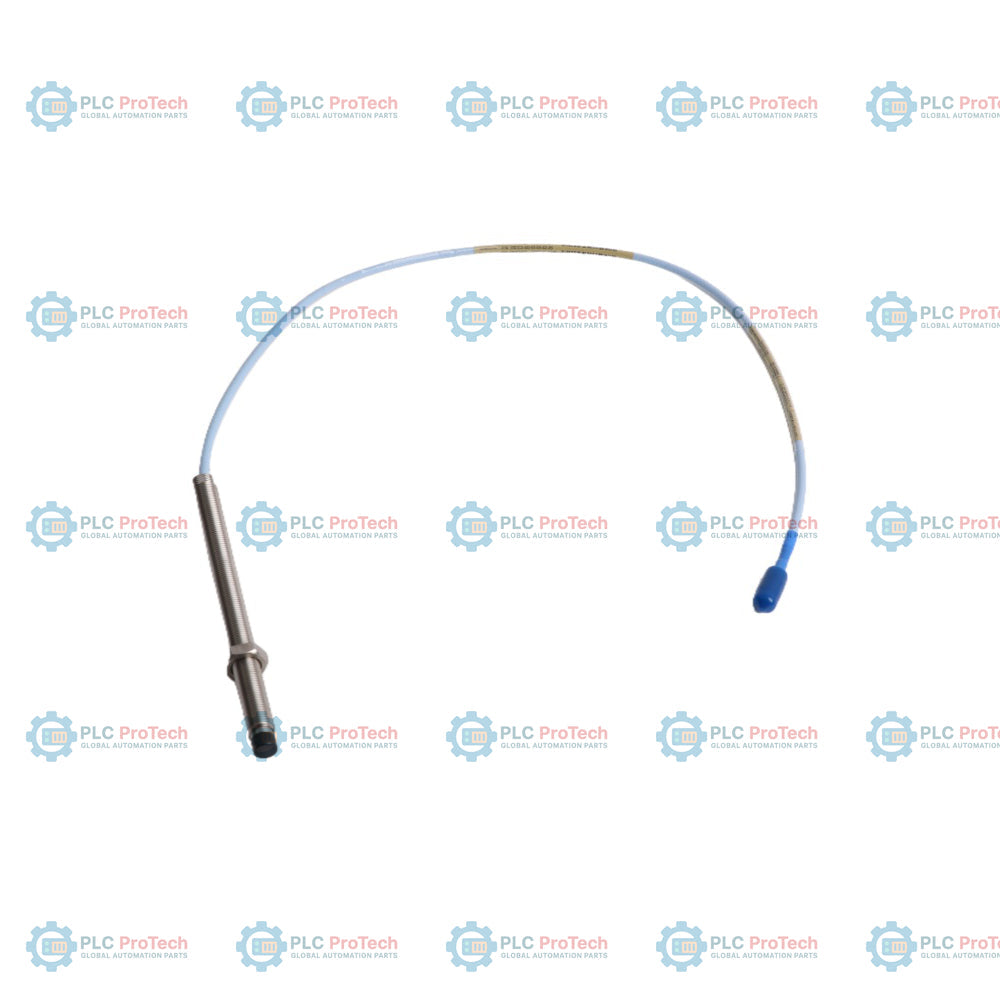

Die Bently Nevada 330101-00-59-15-12-05 ist eine hochpräzise 8-mm-Näherungssonde aus der branchenüblichen Produktfamilie 3300 XL. Diese einzigartige Konfiguration verfügt über ein vollständig mit Gewinde versehenes 5,9-Zoll-Edelstahlgehäuse (0,0 Zoll gewindelose Länge), eine Gesamtsondenlänge von 1,5 Metern (4,9 Fuß), ein spezielles koaxiales FluidLoc-Kabel, einen vergoldeten ClickLoc-Miniatursteckverbinder sowie CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche. Im Gegensatz zu Konfigurationen mit Standardkabeln verfügt die FluidLoc-Option über eine druckbeaufschlagte interne Kabelabdichtung, die verhindert, dass Feuchtigkeit, Turbinenöl und andere Prozessgase entlang des Inneren des Koaxialkerns wandern, und bietet damit eine unschätzbare Barriere bei Installationen unter Wasser oder unter hohem Druck. Da dieses Modell keine Schutzarmierung besitzt, bietet es ein äußerst flexibles Kabelprofil für saubere, enge Verläufe innerhalb von Kabelkanälen und Maschinengehäusen.

Als Wirbelstromaufnehmer misst diese Sonde berührungslos Schwingungen und die statische Wellenposition. Sie wird direkt mit einem 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor (z. B. der Serie 330180) verbunden und gibt ein Spannungssignal aus, das direkt proportional zum Abstand zwischen der 8-mm-PPS-Kunststoffspitze und der beobachteten Zielfläche ist, typischerweise einer Welle aus AISI-4140-Stahl. Das 3300-XL-System bietet eine außergewöhnliche Temperaturstabilität und Genauigkeit und erfüllt die Anforderungen der API 670. Diese Sondenkonfiguration ist abwärtskompatibel mit älteren Bently-Nevada-Komponenten der 3300-Serie mit 5 mm und 8 mm, die nicht zur XL-Reihe gehören, und ermöglicht einen unkomplizierten Sensoraustausch ohne umfangreiche Änderungen an bestehenden Überwachungsketten.

Merkmale

• Nenn-Durchmesser der Sondenspitze von 8 mm mit robuster Verkapselung aus Polyphenylensulfid (PPS) für maximalen Widerstand gegen mechanische Belastungen und raue Umgebungen mit Ölfilm.
• Die koaxiale FluidLoc-Kabeltechnologie verhindert, dass Öl, Chemikalien und Feuchtigkeit entlang der Innenleiter des Kabels wandern.
• Der vergoldete koaxiale ClickLoc-Miniatursteckverbinder ermöglicht eine äußerst zuverlässige Verbindung ohne spezielle Crimp- oder Montagewerkzeuge.
• Vollständig mit Standard-3/8-24-UNF-Gewinde versehenes Gehäuse (0,0 Zoll gewindelose Länge) mit einer Gesamtlänge von 5,9 Zoll für das tiefe Einsetzen in Lagergehäuse.
• Die Gesamtlänge der Sonde von 1,5 Metern ist für die Integration in Standard-Systemkonfigurationen mit einer Gesamtlänge von 5 oder 9 Metern ausgelegt.
• Die Zulassungsoption 05 bietet eine zertifizierte Konformität für explosionsgefährdete Bereiche gemäß ATEX, IECEx und CSA in Installationszonen.
• Die robuste, ungeschirmte Ausführung bietet eine höhere Kabelflexibilität und ist für die Installation in starren externen Schutzrohrsystemen optimiert.

Anwendungen

Diese mit FluidLoc ausgestattete Näherungssondenkonfiguration eignet sich ideal für rotierende Maschinen mit starken Schwingungen sowie für Anwendungen, bei denen Prozessflüssigkeiten oder Schmieröl wandern können. Zu den typischen industriellen Anwendungen gehören:

• Überwachung von Wellenschwingungen und axialer Verschiebung an Dampf- und Gasturbinen
• Überwachung der Rotorposition von Kompressoren und Hochdruckpumpen
• Gleitlagermaschinen, die unter hohem Druck oder untergetaucht betrieben werden
• Keyphasor-Referenz und Drehzahlmessungen an schnelllaufenden Wellen
• Kontinuierlicher Schutz industrieller rotierender Maschinen in Öl- und Gas-, petrochemischen sowie Stromerzeugungsanlagen

Bestellinformationen

Die Teilenummer 330101-00-59-15-12-05 steht für eine genau spezifizierte bestellbare Konfiguration der 3300 XL 8-mm-Näherungssonde. Jedes Segment entspricht einer werkseitig definierten physischen Spezifikation, die unten detailliert beschrieben wird:

Technische Daten

Installationsrichtlinien

Die Einhaltung dieser professionellen Installationsrichtlinien gewährleistet zuverlässige Vibrationsmessungen über einen langen Zeitraum:

• Kalibrierung des Sondenabstands: Montieren Sie die Sonde mit einer physischen Halterung oder einem Mikrometer und überprüfen Sie den Abstand, indem Sie die Gleichspannungs-Abstandsspannung am Proximitor-Sensor überwachen. Stellen Sie die Spannung auf den nominalen Kalibrierpunkt des Systems ein (typischerweise -10 Vdc bei einem mittleren Abstand).
• Grenzen des Gewindeeingriffs: Halten Sie den Gewindeeingriff innerhalb der von Bently Nevada vorgegebenen Grenzen. Bei 3/8-24-UNF-Gewinden darf die maximale Eingriffslänge von 0.563 Zoll nicht überschritten werden, um ein Verklemmen des Gewindes oder eine Beschädigung des Gehäuses zu verhindern.
• Integrität der Fluidabdichtung: Stellen Sie sicher, dass die Viton-O-Ring-Dichtung sauber und korrekt positioniert ist, damit eine zuverlässige Druckbarriere erhalten bleibt. Setzen Sie die Sondenbaugruppe keinen Betriebstemperaturen unter -34 Grad Celsius aus, da dies zu einem vorzeitigen Versagen der Druckdichtung führen kann.
• Verlegung und Abschirmung: Verlegen Sie das Koaxialkabel mit ordnungsgemäßer Abschirmung und Erdung, um elektrische Störungen zu reduzieren. Verlegen Sie Kabel nicht über scharfe Metallkanten und halten Sie den zulässigen Mindestradius ein, um die interne FluidLoc-Integrität zu erhalten.

Konformität und Zertifizierungen

Die Konfiguration 330101-00-59-15-12-05 umfasst das standardmäßige Zulassungspaket 05 und bietet umfassende Konformität für industrielle Umgebungen mit Explosionsgefahr:

• CSA: Für explosionsgefährdete Bereiche bei Installationen in Nordamerika zugelassen.
• ATEX: Für eigensichere und nicht zündfähige Umgebungen (Zone 0, Zone 1 und Zone 2) zertifiziert.
• IECEx: Weltweit für Installationen in explosionsgefährdeten Atmosphären zertifiziert.
• CE-Kennzeichnung: Vollständig konform mit den geltenden Richtlinien der Europäischen Union zur elektromagnetischen Verträglichkeit und zum Umweltschutz.
