Beschreibung

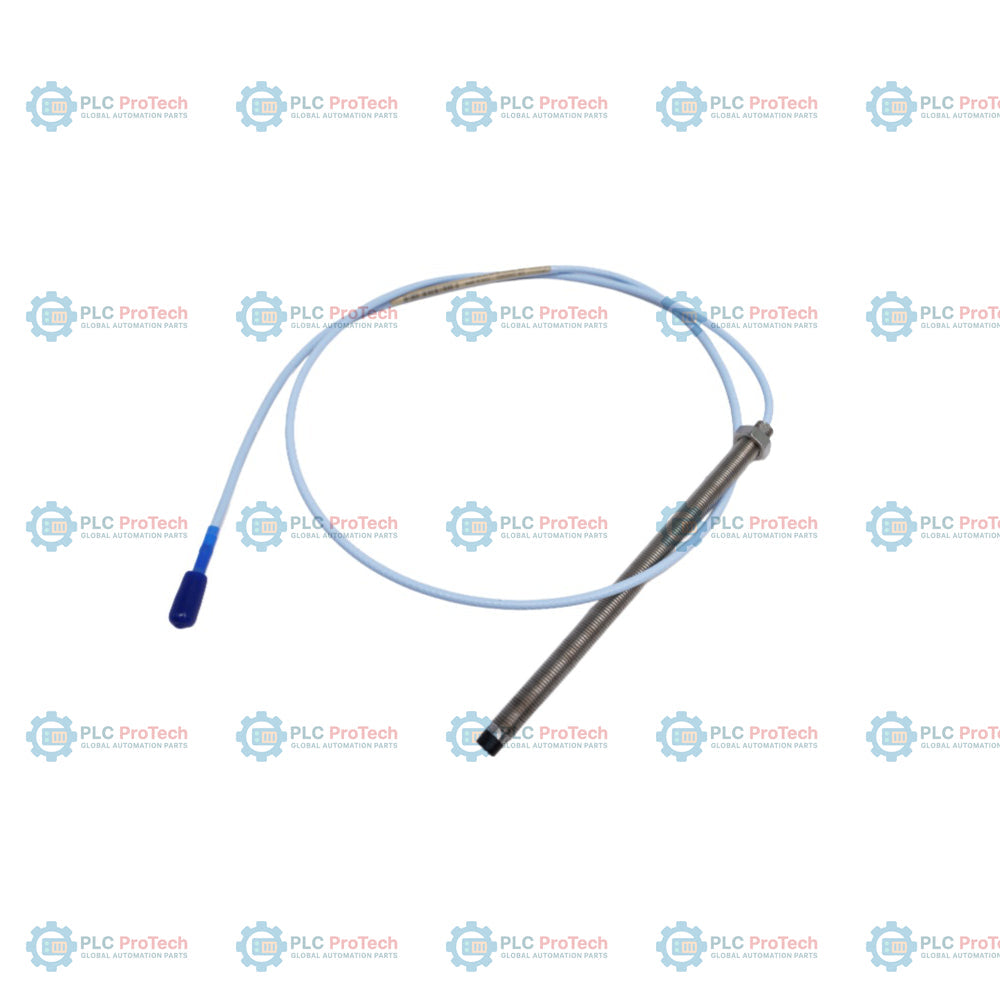

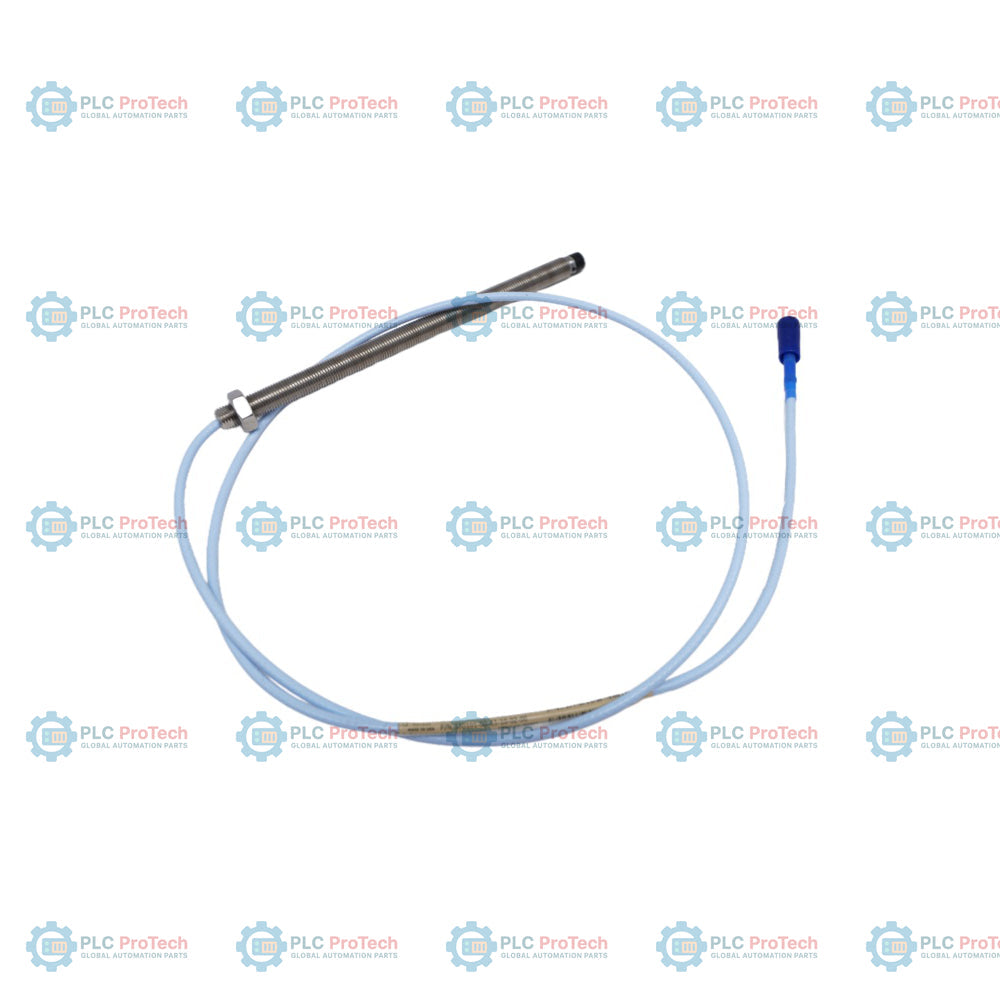

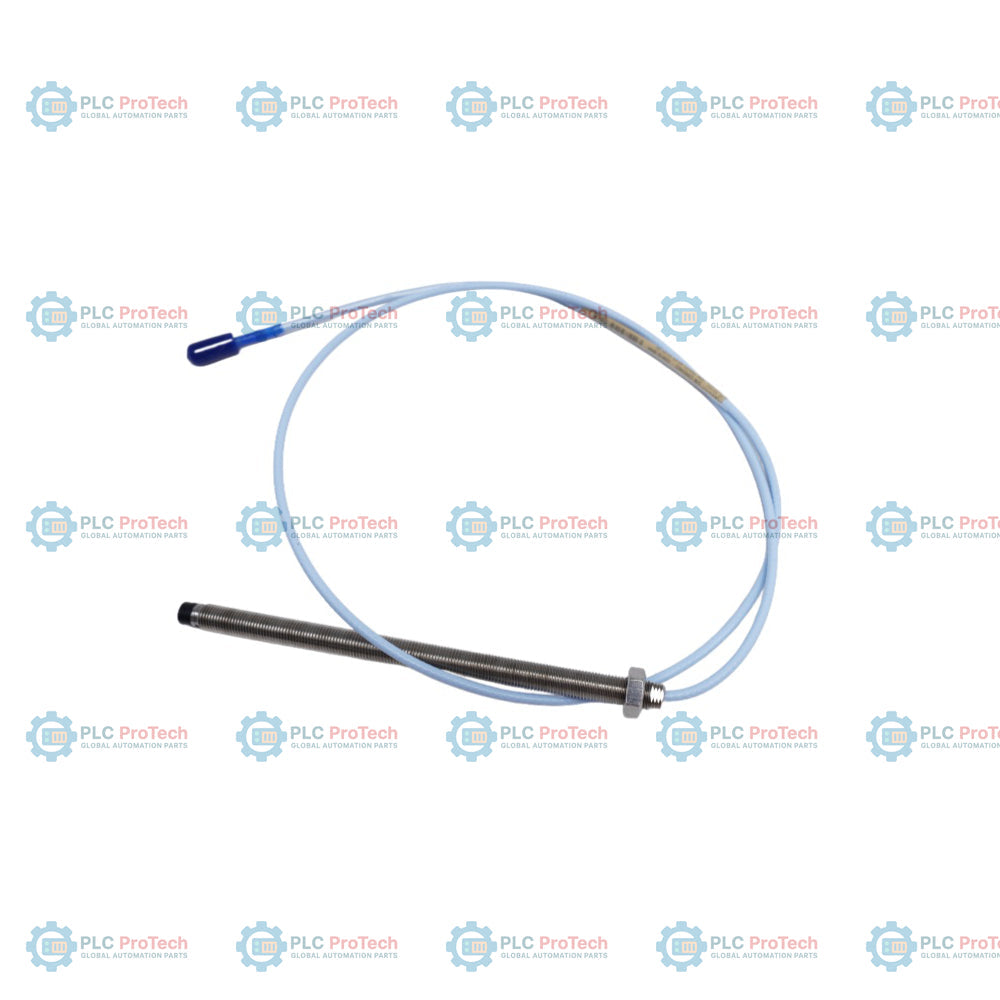

Die Bently Nevada 330101-00-66-10-02-CN ist eine spezialisierte berührungslose 8-mm-Näherungssonde für präzise Messungen von Auslenkung und Schwingung innerhalb des 3300-XL-Näherungswandlersystems. Diese Konfiguration verfügt über ein vollständig mit 3/8-24-UNF-Gewinde versehenes Edelstahlgehäuse ohne Schutzarmierung, mit einer Gesamtlänge des Gehäuses von 6,6 Zoll und einer gewindelosen Länge von 0,0 Zoll. Sie ist mit einem standardmäßigen 1,0-Meter-Koaxialkabel ausgestattet, das mit einem Miniatur-Koaxialstecker ClickLoc konfektioniert ist. Diese Variante wurde für die Diagnose kritischer Industriemaschinen entwickelt und ist mit dem -CN-Zulassungspaket für explosionsgefährdete Bereiche in China zertifiziert, das NEPSI- und CCC-Konformitätskennzeichnungen für den Einsatz in China umfasst.

Nach dem Wirbelstromprinzip misst diese Sonde den Abstand zwischen der Sondenspitze und einer Zielwelle und erzeugt eine dynamische Ausgangsspannung, die proportional zur Wellenschwingung und -position ist. Die Sonde ist für die direkte Kalibrierung mit dem Proximitor-Sensor der Serie 330180 und standardmäßigen Verlängerungskabeln der Serie 3300 XL hochoptimiert und ermöglicht eine robuste Überwachung und einen zuverlässigen Maschinenschutz für kritische Maschinen wie Dampfturbinen, Gasturbinen, Hochdruckkompressoren und Prozesspumpen.

Merkmale

• Robuster Spitzendurchmesser von 8 mm, optimiert für die berührungslose Wirbelstrommessung von Wellenauslenkung und -schwingung.
• Vollständig mit 3/8-24 UNF-2A-Gewinde versehener Edelstahlkörper mit einer Gehäuselänge von 6,6 Zoll und einer gewindelosen Länge von 0,0 Zoll.
• Mit einem Miniatur-Koaxialstecker ClickLoc für zuverlässige, werkzeuglose Koaxialverbindungen konfektioniert.
• Ausgestattet mit einem standardmäßigen 1,0-Meter-Koaxialkabel für standardmäßige industrielle Installationen ohne Schutzarmierung.
• Das spezialisierte -CN-Paket bietet einen zertifizierten NEPSI- und CCC-Explosionsschutz für die regionale Konformität.

Anwendungen

Diese Sonde eignet sich ideal für Schutz- und Überwachungsinstallationen an rotierenden Maschinen in explosionsgefährdeten Bereichen, die chinesische Sicherheitszertifizierungen erfordern. Typische Anwendungen umfassen:

• Überwachung der radialen Wellenschwingung und der axialen Position an großen Dampf- und Gasturbinen.
• Diagnose der Rotorauslenkung und der thermischen Ausdehnung in Hochgeschwindigkeitskompressoren und -pumpen.
• Messungen des Ölfilm-Lagerspiels in Stromerzeugungsanlagen, petrochemischen Anlagen und schweren Industriemaschinen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Um eine hohe Genauigkeit der Maschinendiagnose zu gewährleisten, muss die Sonde gemäß den folgenden Standardrichtlinien für die Auslegung installiert werden:

• Stellen Sie den mechanischen Sondenabstand vor dem Verriegeln auf die Nennposition ein (typischerweise 1.27 mm oder 50 mil), die dem Mittelpunkt des linearen elektrischen Kalibrierbereichs entspricht.
• Verbinden Sie Koaxialschnittstellen mit handfestem Anzugsmoment, um die präzisionsgeformte goldene ClickLoc-Steckerschnittstelle zu schützen. Verwenden Sie keine Zange an goldenen ClickLoc-Steckern.
• Führen Sie das Kabel sicher durch die dafür vorgesehenen Leitungssysteme und gewährleisten Sie eine ordnungsgemäße Trennung zwischen Schirm und Masse, um elektromagnetische Störungen oder Masseschleifen zu vermeiden.
• Stellen Sie sicher, dass der Gewindeeingriff bei Standardhalterungen 0.563 Zoll (14.3 mm) nicht überschreitet, um ein mechanisches Verklemmen zu vermeiden.

Konformität und Zertifizierungen

Diese Sondenkonfiguration erfüllt die folgenden regionalen Anforderungen für explosionsgefährdete Bereiche:

• NEPSI-Zulassung: Ex ia IIC T5...T1 Ga für eigensichere Anwendungen; Ex nA IIC T5...T1 Gc / Ex ec IIC T5...T1 Gc für nicht funkenerzeugende Bereiche bzw. Bereiche mit erhöhter Sicherheit.
• CCC-Zertifizierung: China Compulsory Certification für den explosionsgeschützten Betrieb.
• Umwelt: Entspricht den geltenden industriellen RoHS-Normen.
