Beschreibung

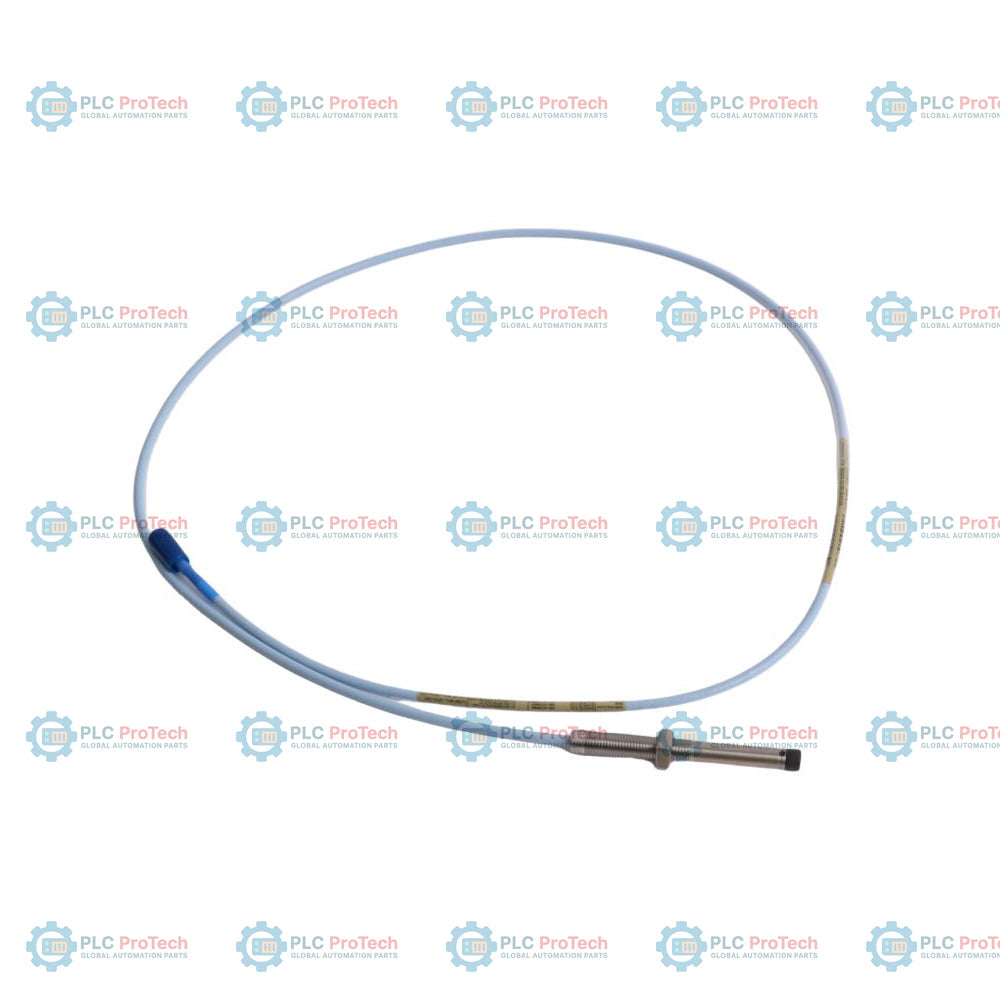

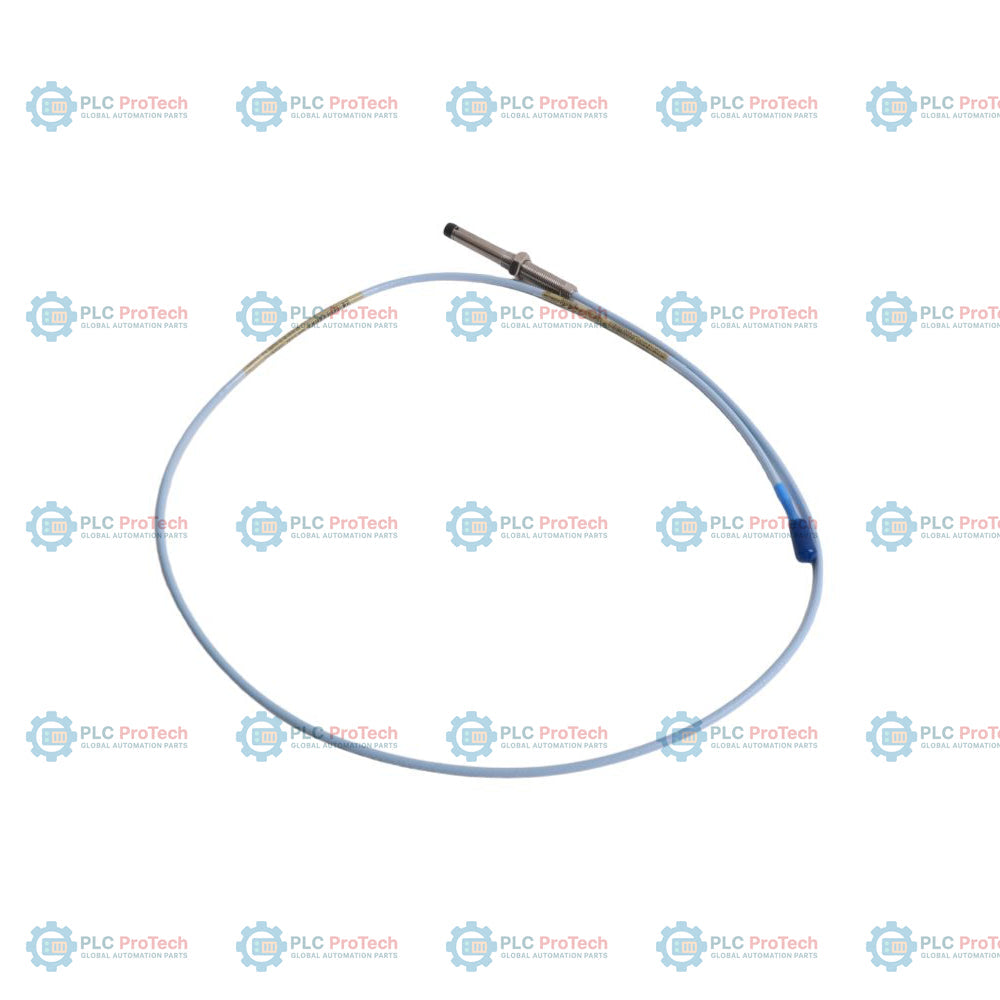

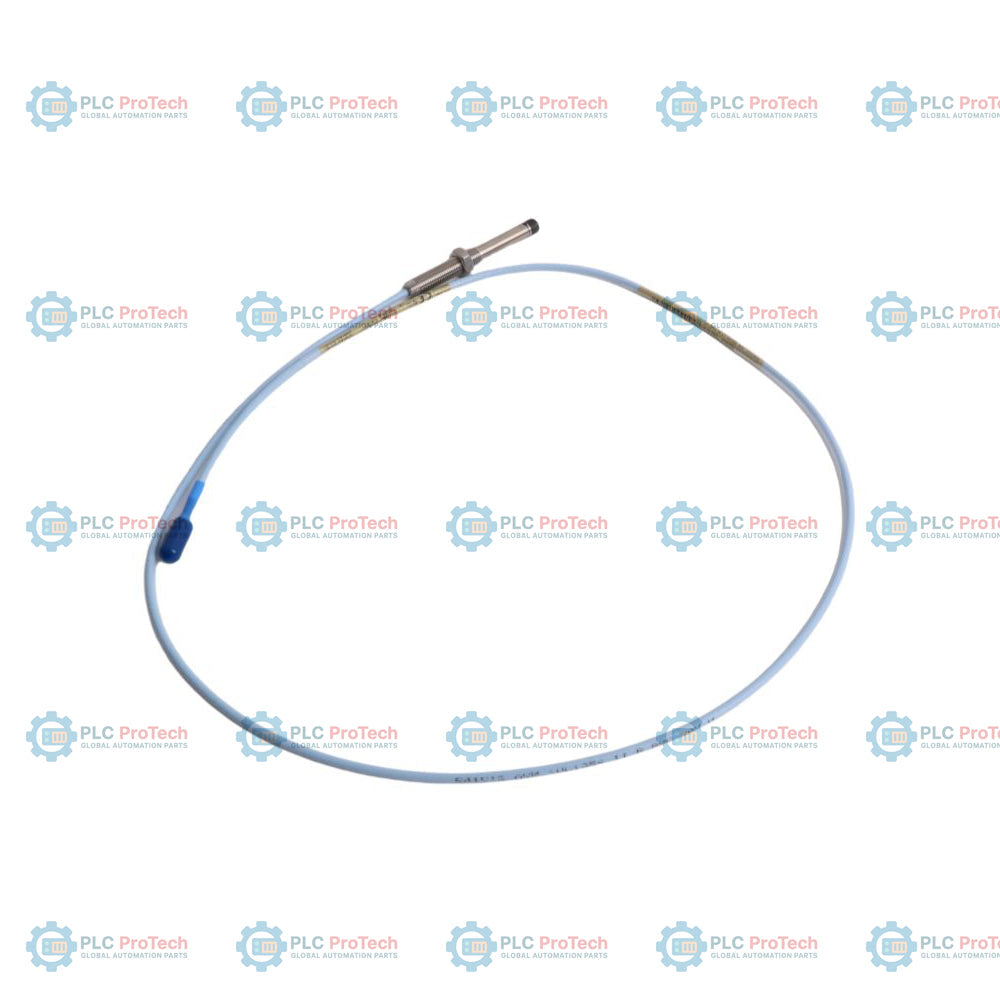

Die Bently Nevada 330101-12-30-10-02-05 ist eine 8-mm-Näherungssonde, die für präzise, berührungslose Messungen von Wellenschwingungen und -verlagerungen in kritischen rotierenden Maschinen entwickelt wurde. Als wichtige Komponente des Bently Nevada 3300 XL 8-mm-Näherungswandlersystems arbeitet diese Sonde nach dem Wirbelstromprinzip, um den statischen und dynamischen Abstand zwischen der Sondenspitze und einem leitfähigen Ziel, beispielsweise einer Maschinenwelle, zu erfassen.

Diese spezifische Variante verfügt über ein 3/8-24-UNF-Gewindeprofil ohne Schutzarmierung. Sie ist mit einer gewindelosen Länge von 1,2 Zoll (Option 12), einer Gesamtlänge des Gehäuses von 3,0 Zoll (Option 30) und einer Gesamtlänge von 1,0 Meter (3,3 Fuß) (Option 10) konfiguriert. Das Kabel ist standardmäßig nicht armiert und mit einem kleinen koaxialen ClickLoc-Steckverbinder (Option 02) ohne integrierten Steckverbinderschutz ausgestattet. Um die Eignung für weltweit klassifizierte Industriebereiche sicherzustellen, wird es mit der Zulassungsoption 05 geliefert, die die Normen für explosionsgefährdete Bereiche von CSA, ATEX und IECEx abdeckt.

In einem standardmäßigen Maschinenschutzsystem wird diese Sonde an ein 3300 XL-Verlängerungskabel angeschlossen und mit einem Proximitor-Sensor der Serie 330180 verbunden. Zusammen bilden sie eine vollständig kalibrierte Messkette, die hochpräzise, lineare Ausgangssignale (typischerweise 7,87 V/mm oder 200 mV/mil) direkt an Bently Nevada 3500-Rack-Überwachungsmodule oder andere Maschinenschutzsysteme liefert.

Merkmale

• Standard-Sondenspitze mit 8 mm Durchmesser, optimiert für Wirbelstrommessungen von Weg und Schwingung.
• Individuelle mechanische Konfiguration mit einem gewindelosen Abschnitt von 1,2 Zoll und einer Gesamtlänge des Gewindegehäuses von 3,0 Zoll.
• Standardmäßiges, nicht armiertes Koaxialkabel mit einem kleinen, vergoldeten koaxialen ClickLoc-Steckverbinder.
• Nahtlose Integration in die 3300 XL Messkette; bei abgestimmten Komponenten sind keine Kalibrieranpassungen erforderlich.
• Robustes Sondenspitzenmaterial aus PPS (Polyphenylensulfid) und Gehäuse aus Edelstahl AISI 303 für hohe Chemikalien- und Umweltbeständigkeit.
• Integrierter Viton-O-Ring zur Herstellung einer zuverlässigen Differenzdruckabdichtung zwischen Sondenspitze und Gehäuse.

Anwendungen

Für die dauerhafte Installation an kritischen rotierenden Maschinen ausgelegt; typische Anwendungen umfassen:

• Messung der radialen Wellenschwingung an Dampf- und Gasturbinen.
• Überwachung der axialen Wellenposition und der Axialverschiebung in Hochdruckkompressoren und -pumpen.
• Untersuchungen der Rotordynamik und Maschinendiagnose.
• Kontinuierliche Überwachung und Überdrehzahlschutz an Getrieben, Generatoren und Industrieventilatoren.

Bestellinformationen

Die Serie Bently Nevada 330101 ermöglicht maßgeschneiderte Sondenabmessungen, Kabelkonfigurationen und Sicherheitsklassifizierungen. Die Aufschlüsselung der Segmente für diese spezifische Konfiguration ist unten aufgeführt:

Technische Spezifikationen

Installationsrichtlinien

Um zuverlässige dynamische Schwingungsmessungen zu erzielen und die elektrische Sicherheit zu gewährleisten, befolgen Sie die folgenden Installationsempfehlungen:

• Sondenabstand: Montieren Sie die Sonde mit dem geeigneten mechanischen Offset-Abstand (typischerweise 1.27 mm oder 50 mil), um das Signal im linearen Bereich des Proximitor-Sensors zu zentrieren. Beziehen Sie sich beim Einstellen des Abstands auf die Gleichspannungs-Kalibrierkurve des Systems.
• Gewindeeingriff: Überschreiten Sie nicht die maximalen Grenzen für den Gewindeeingriff. Für das 3/8-24-UNF-Gewinde beträgt die maximal empfohlene Länge des Gewindeeingriffs 0.563 Zoll (14.3 mm), um ein Verklemmen zu vermeiden.
• Kabelführung: Führen Sie das Koaxialkabel durch einen dafür vorgesehenen industriellen Kabelkanal oder Kabeltrassen, um mechanische Beschädigungen zu verhindern. Vermeiden Sie eine parallele Führung zu Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
• Erdung: Stellen Sie sicher, dass das Sensorsystem ordnungsgemäß geerdet ist. Der Schirm der Feldverdrahtung sollte an einem einzigen Instrumenten-Erdungspunkt angeschlossen werden, üblicherweise am Ende des Überwachungs-Racks, und am Gehäuse des Proximitor-Sensors schwebend bleiben.
• Steckerschutz: Da diese Option (02) keinen integrierten Steckerschutz umfasst, stellen Sie sicher, dass die Verbindungsstellen mit selbstverschweißendem Silikonband umwickelt oder in einem Anschlusskasten untergebracht werden, um Feuchtigkeit und Verunreinigungen fernzuhalten.

Konformität und Zertifizierungen

Diese spezifische Konfiguration (Option 05) erfüllt die globalen Anforderungen für explosionsgefährdete Bereiche:

• ATEX/IECEx: Für den Einsatz in explosionsgefährdeten Bereichen der Zonen 0, 1 und 2 zertifiziert (Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).
• CSA: Für explosionsgefährdete Bereiche der Klasse I, Division 1 und 2, Gruppen A, B, C und D zugelassen, wenn die Installation gemäß der Bently-Nevada-Zeichnung 141092 oder 140979 erfolgt.
• Entity-Parameter: Für eigensichere Anwendungen unter den Parametern Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH zugelassen, wenn das Gerät an zertifizierte Proximitor-Schaltungen angeschlossen wird.
