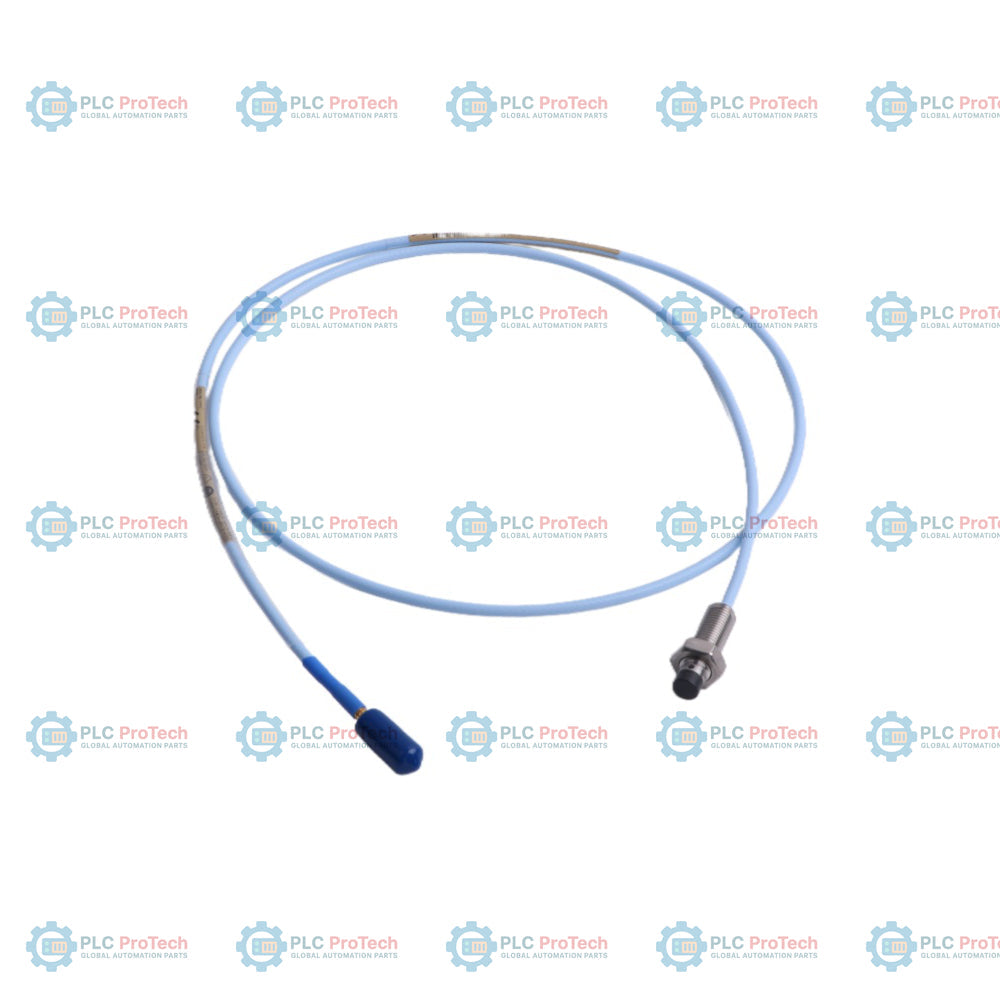

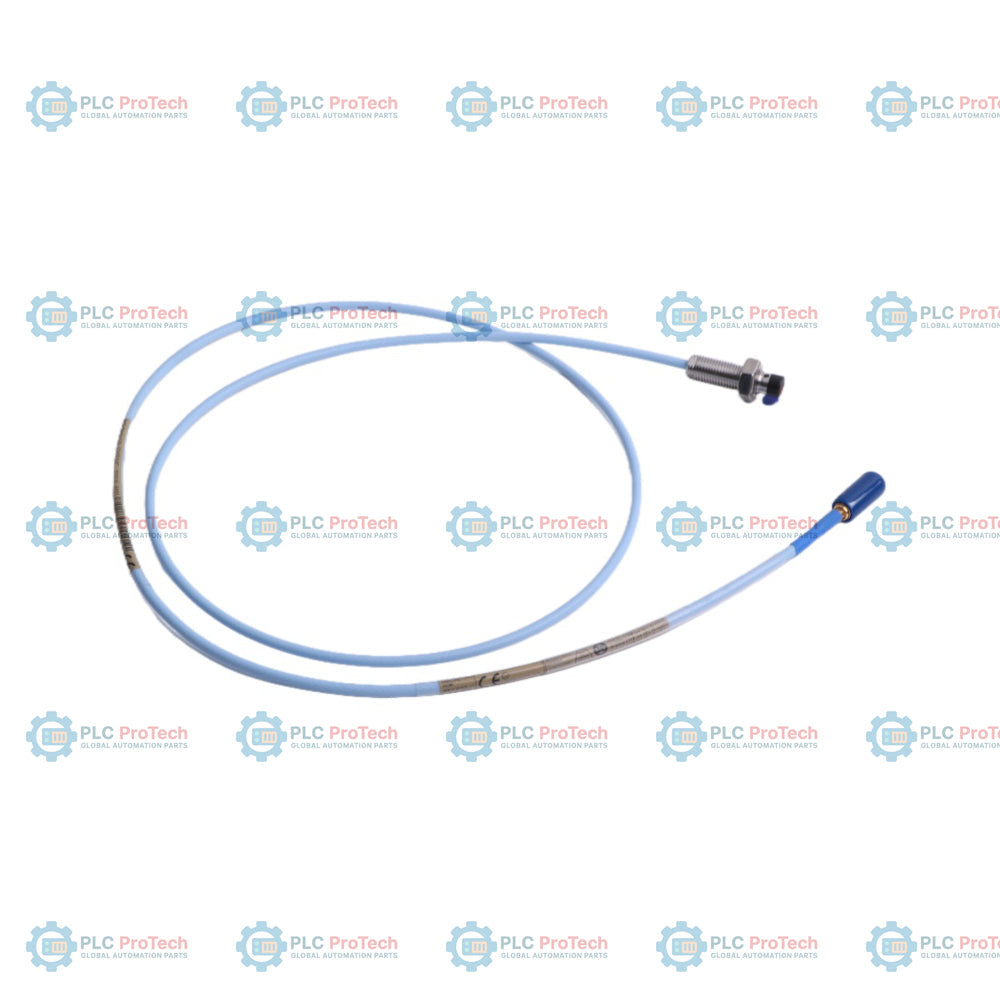

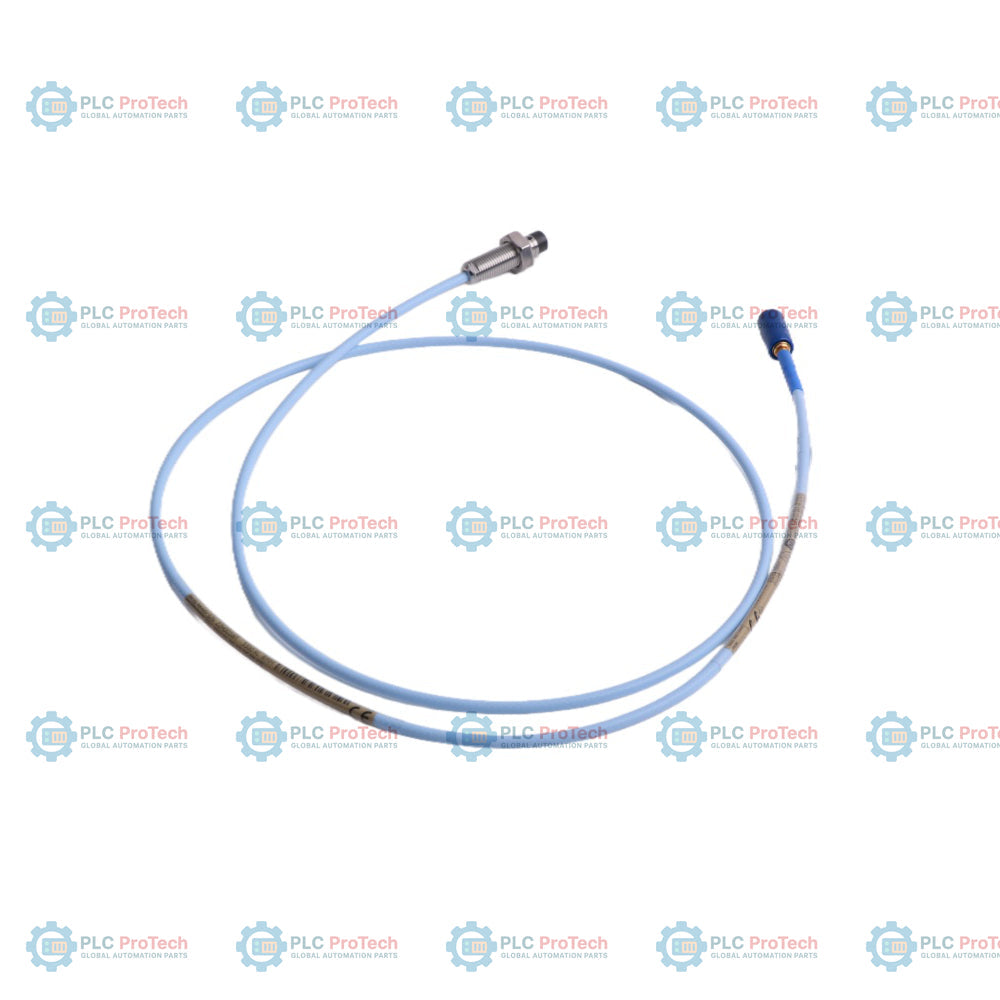

Bently Nevada 330101-00-12-10-02-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Der Bently Nevada 330101-00-12-10-02-CN ist eine 8-mm-Näherungssonde des branchenüblichen 3300 XL 8-mm-Näherungswandlersystems. Diese spezifische Konfiguration unterscheidet sich von anderen Varianten ihrer Produktfamilie durch eine Gewindefreilänge von 0,0 Zoll (ein vollständig mit Gewinde versehenes Gehäuse), eine Gehäusegesamtlänge von 1,2 Zoll und eine Gesamtkabellänge von 1,0 m. Die Sonde ist mit einem Miniatur-Koaxial-ClickLoc-Steckverbinder an einem standardmäßigen, nicht armierten Kabel abgeschlossen und mit dem speziellen -CN-Zulassungspaket für explosionsgefährdete Bereiche in China ausgestattet, das die für in industriellen Umgebungen in China eingesetzte Geräte erforderlichen NEPSI- und CCC-Zertifizierungen umfasst.

Nach dem Wirbelstromprinzip arbeitet diese berührungslose Sonde und liefert hochpräzise Messungen der dynamischen Schwingung und der statischen Wellenposition. Zusammen mit einem 3300 XL Proximitor-Sensor und einem Verlängerungskabel bildet sie eine vollständige Messkette und lässt sich zuverlässig an ein 3500-Überwachungssystem-Rack anschließen. Die robuste Konstruktion ist für die dauerhafte Installation in Lagergehäusen oder Maschinengehäusen ausgelegt und schützt kritische Maschinen wie Dampf- und Gasturbinen, Zentrifugalkompressoren und Hochleistungspumpen.

Merkmale

• Standardmäßige 8-mm-Sondenspitze, umhüllt von hochfestem Polyphenylensulfid-Kunststoff (PPS) für optimale Beständigkeit gegenüber Umwelteinflüssen.
• Vollständig mit 3/8-24 UNF-2A ausgeführtes Edelstahlgehäuse mit 0,0 Zoll Gewindefreilänge für vielseitige Montageoptionen an Maschinen.
• 1,0 m langes Triaxialkabel mit vergoldetem Miniatur-Koaxial-ClickLoc-Steckverbinder.
• -CN länderspezifisches Paket mit NEPSI- und CCC-Sicherheitskennzeichnungen zur Einhaltung der Vorschriften für explosionsgefährdete Bereiche.
• Vollständig kompatibel mit Standardkomponenten der 3300 XL- und 3300-Serie für 5 mm und 8 mm.
• Integrierte Viton-O-Ring-Druckdichtung zwischen Sondenspitze und Gehäuse, die das Eindringen von Öl und Maschinenflüssigkeiten verhindert.

Anwendungen

Der Bently Nevada 330101-00-12-10-02-CN wird an kritischen Anlagen mit rotierenden Maschinen eingesetzt, bei denen ein kontinuierlicher Maschinenschutz und eine kontinuierliche Diagnose vorgeschrieben sind. Zu den wichtigsten Anwendungen gehören:

• Überwachung von Wellenschwingungen und axialer Verschiebung bei Dampf- und Gasturbinen.
• Messung der Axial- und Radialposition von Rotoren in Zentrifugalkompressoren und Expandern.
• Schwingungsdiagnose an Lagergehäusen von Industriepumpen und Getrieben.
• Anlagen mit kritischen rotierenden Maschinen in China, die strenge NEPSI- oder CCC-Zertifizierungen für explosionsgefährdete Bereiche erfordern.

Bestellinformationen

Dieses Produkt stellt eine kundenspezifische Konfiguration der 3300 XL 8-mm-Näherungssondenserie dar. Der bestellbare Code wird wie folgt entschlüsselt:

Technische Spezifikationen

Installationsrichtlinien

Um eine präzise Messung von Schwingung und Position sicherzustellen, beachten Sie bei der Installation die folgenden Richtlinien:

• Montieren Sie die Sonde mit dem korrekten Sondenabstand gemäß der Systemkalibrierung und verwenden Sie ein Digitalmultimeter, um die entsprechende Gleichspannungs-Vorspannung am Proximitor-Sensor zu überprüfen.
• Überschreiten Sie beim Einbau nicht das maximal empfohlene Drehmoment von 33,9 N-m (300 in-lbf). Die ersten drei Gewindegänge können auf 7,5 N-m (66 in-lbf) begrenzt werden, um eine mechanische Verformung des Sondengehäuses zu verhindern.
• Führen Sie das Triaxialkabel durch einen robusten, geerdeten Kabelkanal oder Schutzrinnen und halten Sie dabei einen Mindestbiegeradius von 25,4 mm (1,0 Zoll) ein, um den inneren Leiter zu schützen.
• Sorgen Sie im gesamten Messkreis des Wandlers für eine ordnungsgemäße Abschirmung und Erdung; erden Sie die Abschirmung nur am Proximitor-Ende und stellen Sie sicher, dass das Sondengehäuse elektrisch von anderen Störsignalen isoliert ist.
• Verbinden Sie die Koaxialstecker von Sonde und Verlängerung mit handfestem Druck; vermeiden Sie ein zu starkes Anziehen der ClickLoc-Kupplungen, um die Unversehrtheit der Goldkontakte sicherzustellen.

Konformität und Zertifizierungen

Der Bently Nevada 330101-00-12-10-02-CN ist mit lokalisierten Zulassungen für Sicherheit und Explosionsschutz konfiguriert:

• NEPSI Ex ia / Ex nA / Ex ec: Für explosionsgefährdete Bereiche in China zertifiziert.
• CCC: Chinesische Pflichtzertifizierung für Explosionsschutzsysteme.
• RoHS: Entspricht den Normen zur Beschränkung gefährlicher Stoffe.
