Beschreibung

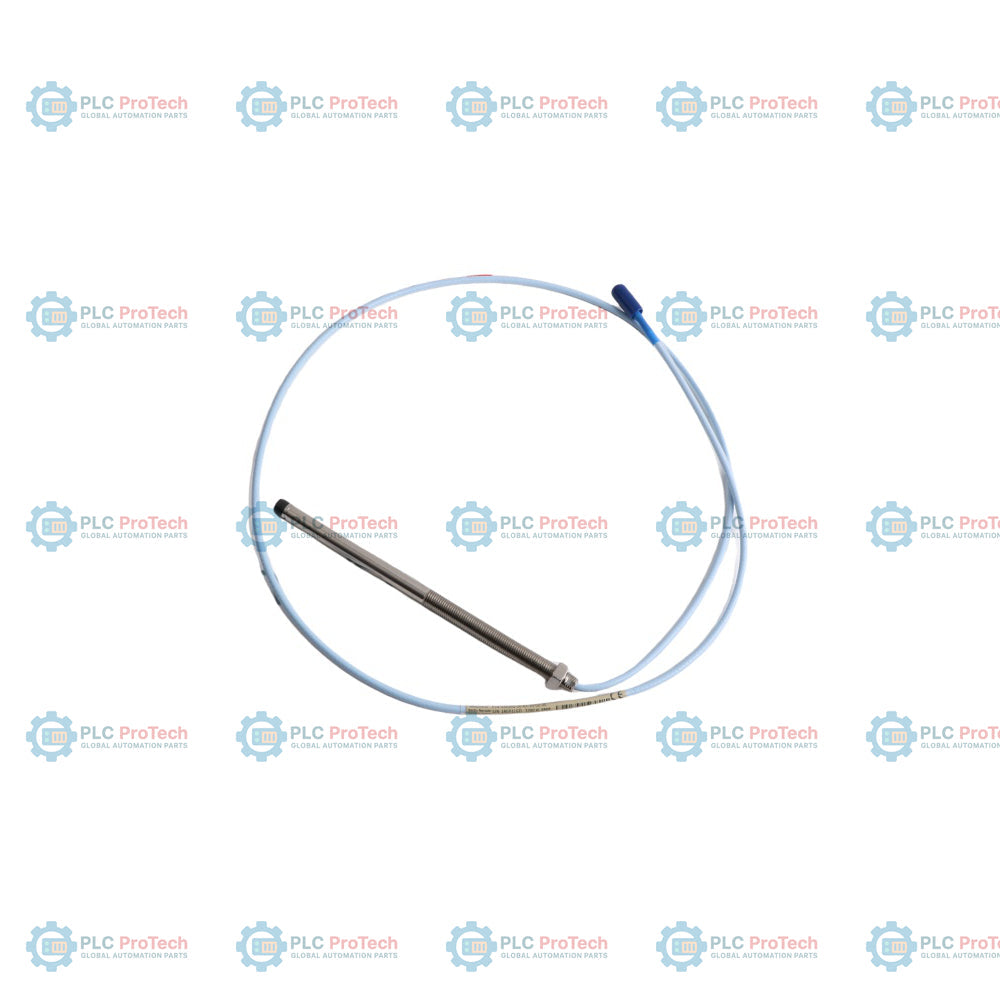

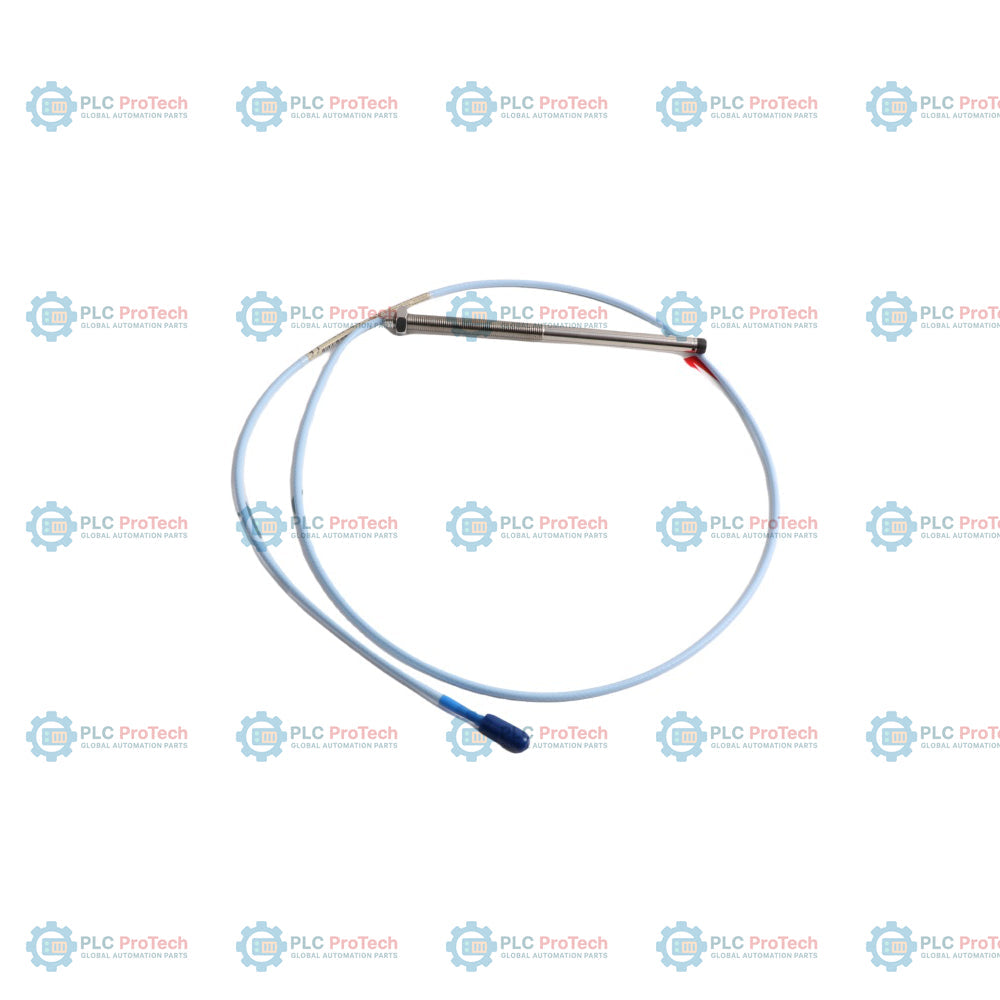

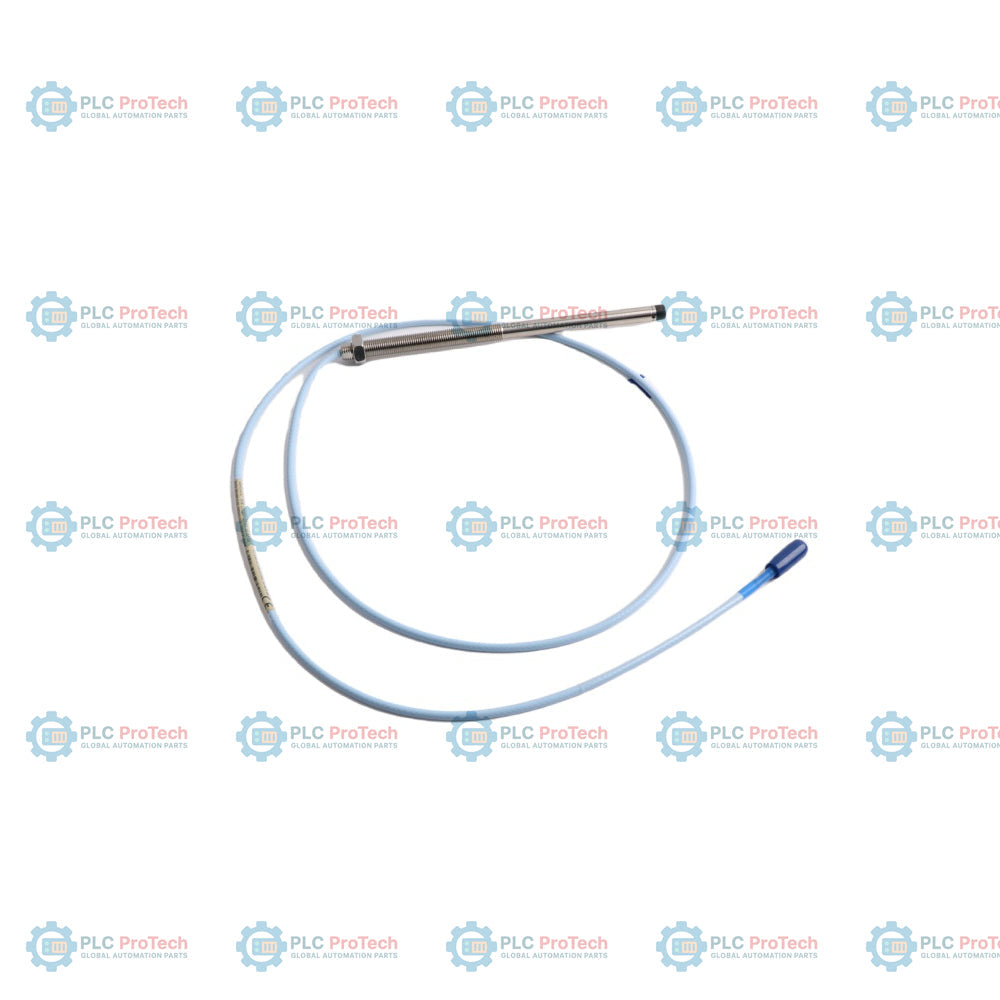

Der Bently Nevada 330101-30-63-10-02-00 ist eine hochpräzise, berührungslose 8-mm-Näherungssonde, die für kontinuierliche Messungen von Schwingungen und Wellenpositionen in kritischen Industriemaschinen entwickelt wurde. Als Teil der 3300-XL-Serie nutzt diese Sonde die Wirbelstromtechnologie, um die Verschiebung zwischen der Sondenspitze und einer Zielwelle in ein proportionales Spannungssignal umzuwandeln. Diese Ausführung ist speziell mit einem standardmäßigen Gewindekörper 3/8-24 UNF ohne mechanische Panzerung konfiguriert und verfügt über eine gewindefreie Länge von 3,0 Zoll, eine Gesamtlänge des Gehäuses von 6,3 Zoll, ein standardmäßiges 1,0-Meter-Triaxialkabel sowie einen vergoldeten, miniaturisierten ClickLoc-Koaxialstecker; eine Zertifizierung für explosionsgefährdete Bereiche ist nicht erforderlich.

In Kombination mit einem 3300 XL Proximitor-Sensor und einem Verlängerungskabel fungiert diese Sonde als zentrale Komponente des Maschinenschutzkreises 3300 XL. Dieses System erfüllt vollständig die Anforderungen der API-670-Normen und ist daher äußerst zuverlässig für die Überwachung der Rotordynamik von Turbinen, des Lagerverschleißes und der Gehäuseausdehnung in gefährlichen Umgebungen und bei hohen Temperaturen.

Merkmale

• Berührungslose Wirbelstrommessung für präzise, verschleißfreie Verschiebungsmessungen.
• Die geformte Sondenspitze aus Polyphenylensulfid (PPS) bietet eine hervorragende chemische und thermische Beständigkeit.
• Korrosionsbeständiger Sondenkörper aus rostfreiem Edelstahl AISI 303 oder 304 für langfristige Beständigkeit in aggressiven Umgebungen.
• 75-Ohm-Triaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP).
• Der vergoldete, miniaturisierte ClickLoc-Koaxialstecker gewährleistet einen niedrigen Kontaktwiderstand und eine zuverlässige Verbindung.
• Der Gewindekörper mit 3/8-24 UNF erleichtert die direkte Montage an Maschinengehäusen und Lagerdeckeln.
• Elektrisch und mechanisch austauschbar mit älteren Komponenten der 3300-Serie für 5-mm- und 8-mm-Systeme.

Anwendungen

• Überwachung der radialen Wellenschwingungen von Dampf- und Gasturbinen.
• Überwachung der Axialposition und Verschiebung in Hochdruckkompressoren und Turbokompressoren.
• Überprüfung der Rotorbewegung und der dynamischen Wellenausrichtung in großen Pumpen, Getrieben und Industrieventilatoren.
• Kontinuierliche Zustandsüberwachung und Maschinenschutz in Kraftwerken, Erdölraffinerien und Bergbauanlagen.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Montieren Sie die Sonde mit dem durch die Systemkalibrierung vorgegebenen korrekten Abstand zwischen Target und Sondenspitze (typischerweise 1.27 mm / 50 mils für standardmäßige lineare Messbereiche des 3300 XL).
• Stellen Sie sicher, dass die gewindelose Länge von 3.0 inches mit der Tiefe Ihrer internen Halterung kompatibel ist, um Gehäuseverformungen oder Kontakt mit dem Target zu verhindern.
• Überschreiten Sie bei der Installation nicht das empfohlene Gehäuse-Anzugsdrehmoment. Das maximal zulässige Gehäuse-Anzugsdrehmoment beträgt 22.6 Nm für die ersten drei Gewindegänge und 33.9 Nm bei vollständigem Gewindeeingriff.
• Verlegen Sie das Kabel unter Einhaltung des Mindestbiegeradius von 25.4 mm (1.0 in), um die interne FEP-Isolierung und die Koaxialabschirmung zu schützen.
• Wenden Sie geeignete Erdungs- und Schirmungsverfahren an und führen Sie die Schirmleiter zur Klemmenleiste oder zur Masse des Proximitor-Sensors, um elektromagnetische Störungen zu vermeiden.
