Beschreibung

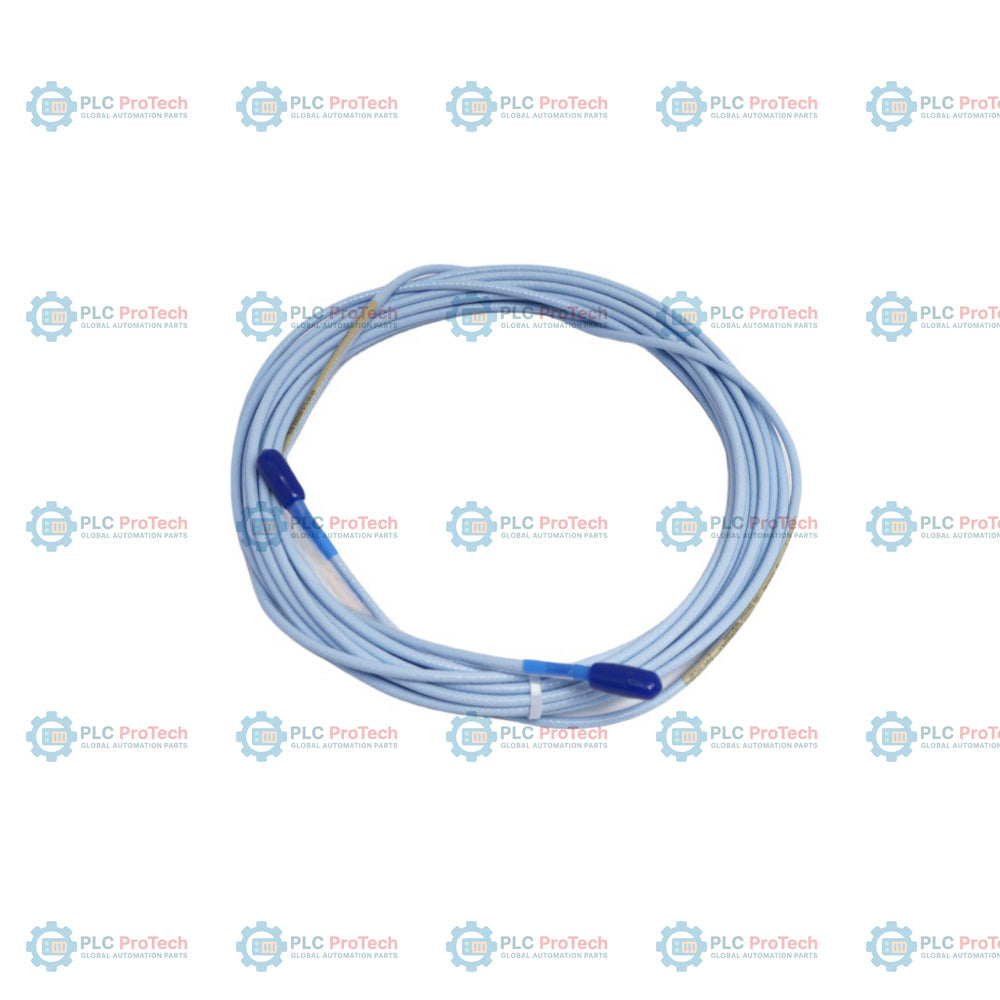

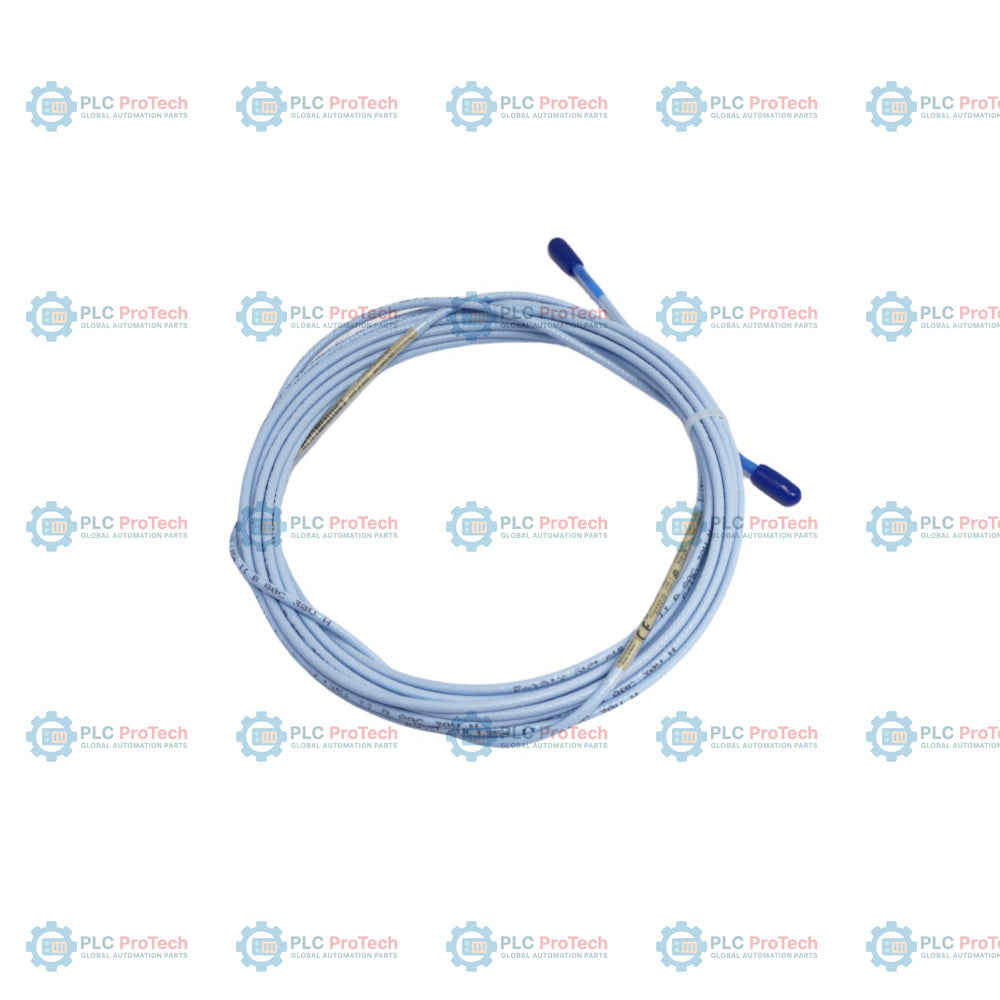

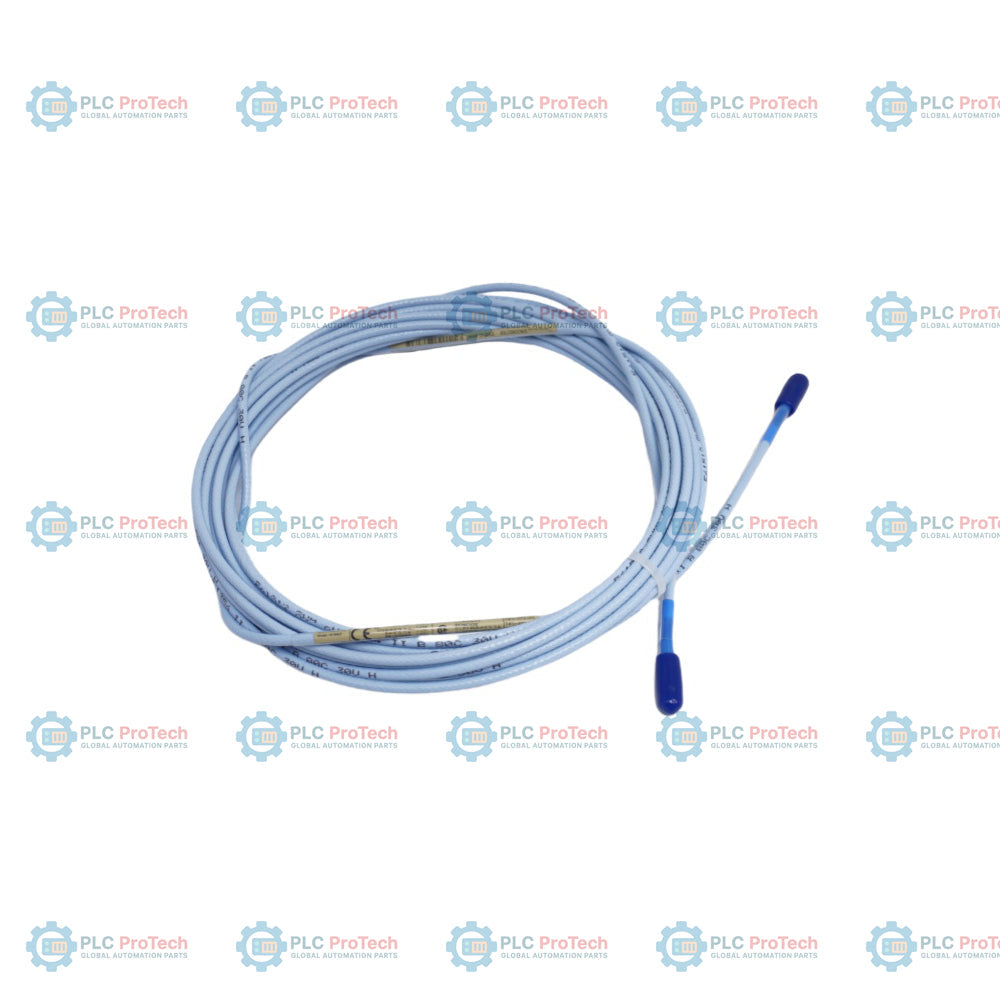

Option 075 (Kabellänge 7,5 m) und Option 00 (Standardkabel ohne Armierung oder Steckerschutz) spezifizieren diese Konfiguration des 3300 XL Standard-Verlängerungskabels – 330130-075-00-05. Dieses Koaxialkabel ist Teil des Bently Nevada 3300 XL 8 mm Näherungswandlersystems und verbindet eine 3300 XL 8 mm Näherungssonde mit einem 3300 XL Proximitor-Sensor. Die Gesamtsystemlänge muss 5,0 oder 9,0 Meter betragen, wenn Sondenlänge und Verlängerungskabellänge addiert werden.

Diese spezifische Variante umfasst die Zulassungen gemäß Option 05 für Installationen in explosionsgefährdeten Bereichen nach CSA, ATEX und IECEx. Sie verwendet ein FEP-isoliertes 75-Ohm-Triaxialkabel aus fluoriertem Ethylenpropylen, das über seinen gesamten Temperaturbereich ohne Signaldämpfung betrieben werden kann. Im Gegensatz zu Varianten mit Armierung oder Steckerschutz (z. B. Option 01 oder Option 02) eignet sich diese Ausführung für Anwendungen, bei denen die Verlegung durch Kabelkanäle oder geschützte innere Maschinenhohlräume erfolgt, wodurch Verlegedurchmesser und Gewicht reduziert werden.

Merkmale

• Länge 7,5 Meter (Option 075): Entspricht Systemkonfigurationen mit 9,0 Metern bei Kombination mit einer 1,5 Meter langen Näherungssonde.
• Standardkabelausführung (Option 00): FEP-isoliertes 75-Ohm-Triaxialkabel ohne externe Metallarmierung, das eine einfachere Verlegung in engen Kabelkanälen ermöglicht.
• Zulassung für explosionsgefährdete Bereiche (Option 05): Zertifiziert für explosionsgefährdete Umgebungen gemäß CSA, ATEX und IECEx.
• Vergoldete ClickLoc-Steckverbinder: Korrosionsbeständige Koaxialsteckverbinder sorgen für zuverlässige mechanische Verbindungen mit einem per Hand festziehbaren Click-Kupplungsmechanismus.
• Isolationsleistung: Der FEP-Außenmantel bietet Beständigkeit gegenüber Industrieflüssigkeiten, Schmiermitteln und Feuchtigkeit.

Anwendungen

• Messung von Wellenschwingungen und axialer Position in Dampf- und Gasturbinen.
• Überwachung von Wasserkraftgeneratoren und großen Industriemotoren.
• Maschinenschutzsysteme für Lager von Zentrifugalkompressoren und Getrieben.
• Überwachung von Maschinen in explosionsgefährdeten Bereichen chemischer, petrochemischer und gasverarbeitender Anlagen.

Bestellinformationen

Technische Spezifikationen

Verbindungen und Schnittstellen

Installationsrichtlinien

• Stellen Sie sicher, dass die kombinierte physische Länge des Näherungssensors und dieses Verlängerungskabels der gesamten vorgesehenen Systemlänge des Proximitor-Sensors entspricht (z. B. ergeben eine 1,5-Meter-Sonde und ein 7,5-Meter-Verlängerungskabel ein 9,0-Meter-System).
• Beachten Sie beim Verlegen des Kabels den minimalen Biegeradius von 25,4 mm (1,0 Zoll), um Schäden an den internen Kupferleitern oder Signalunterbrechungen zu vermeiden.
• Überschreiten Sie beim Verbinden der goldbeschichteten ClickLoc-Steckverbinder nicht das handfeste Drehmoment. Bei einer Kombination mit nicht aus XL bestehendem Edelstahl-Steckverbindern ziehen Sie sie handfest an und drehen Sie sie anschließend mit einer Zange um weitere 1/8 Umdrehung fest.
• Verlegen Sie Verlängerungskabel durch separate Kabelkanäle oder Schutzwannen, um sie von Hochspannungskabeln zu isolieren und elektrische Rauschstörungen zu minimieren.

Konformität und Zertifizierungen

• CSA: Klasse I, Division 1 und 2, Gruppen A, B, C, D; Klasse II, Division 1 und 2, Gruppen E, F, G; Klasse III
• ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc für explosionsgefährdete Bereiche der Zonen 0, 1 und 2
• RoHS: Konform mit den Richtlinien der Europäischen Union zur Beschränkung der Verwendung gefährlicher Stoffe
