Beschreibung

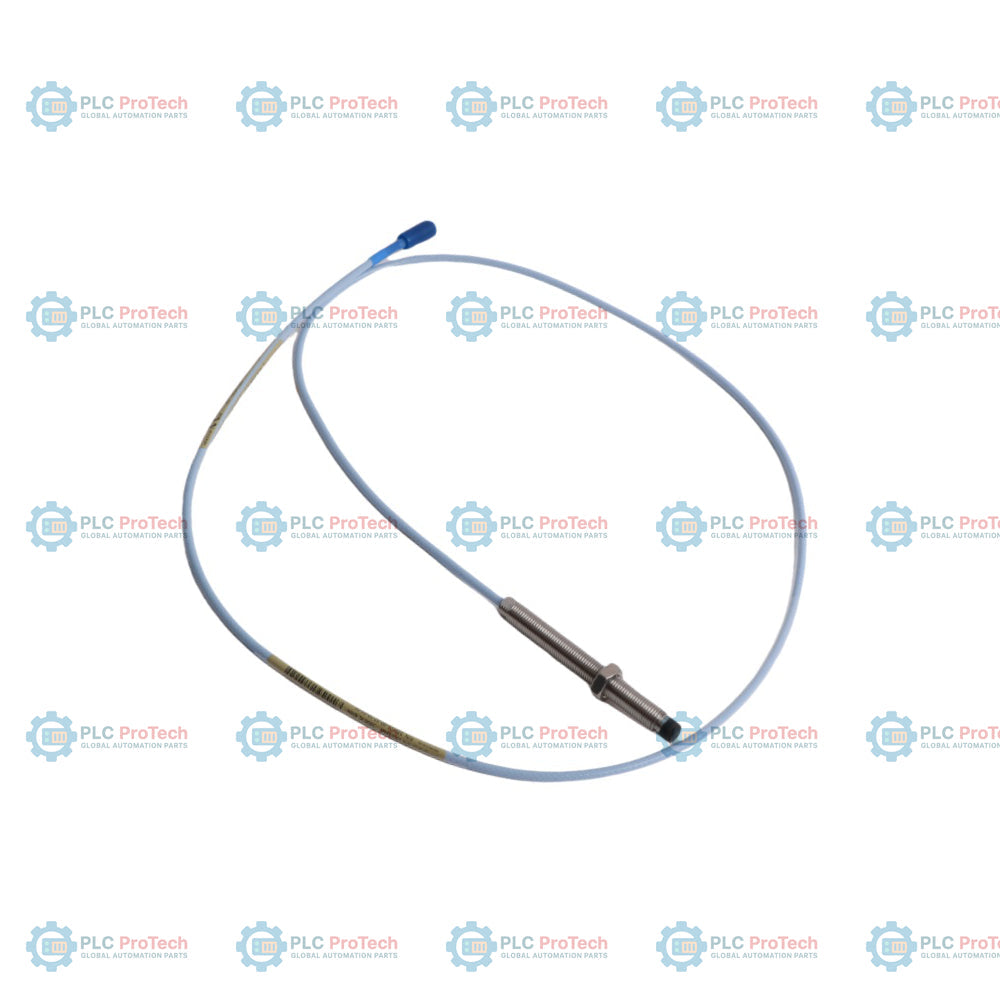

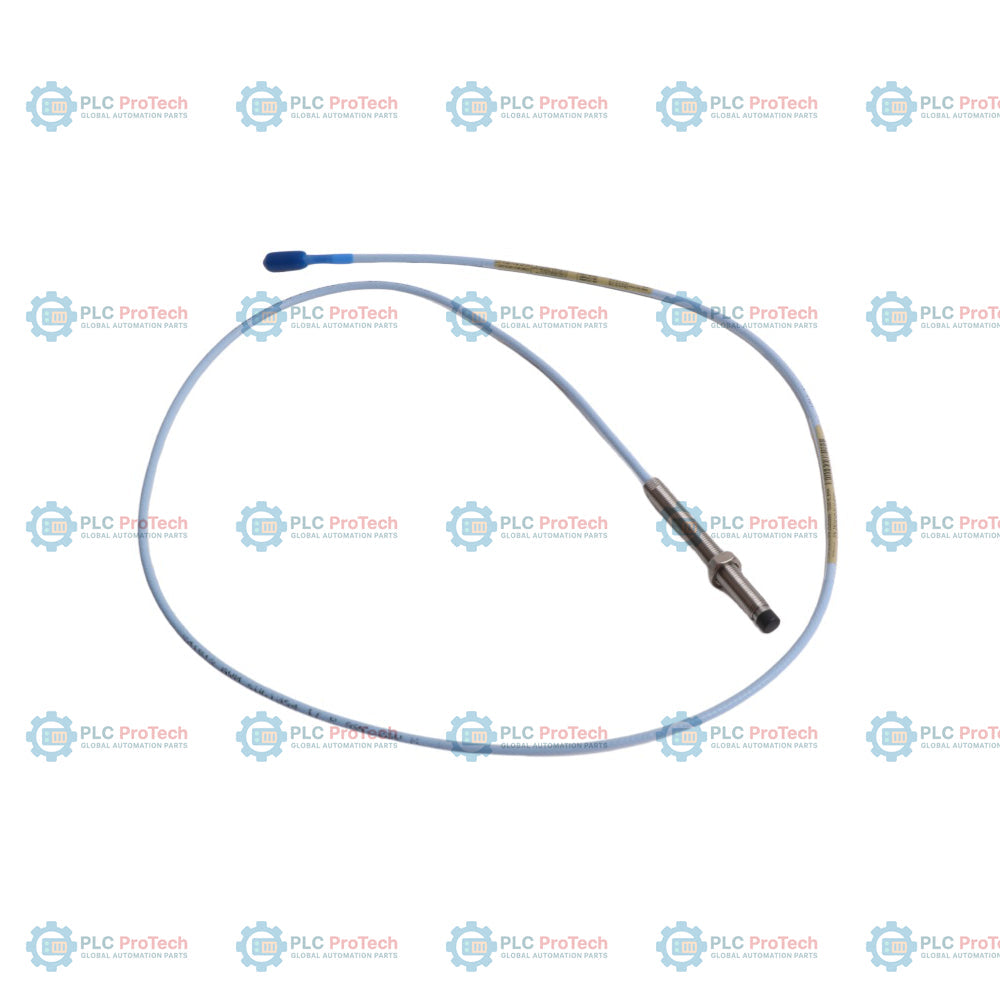

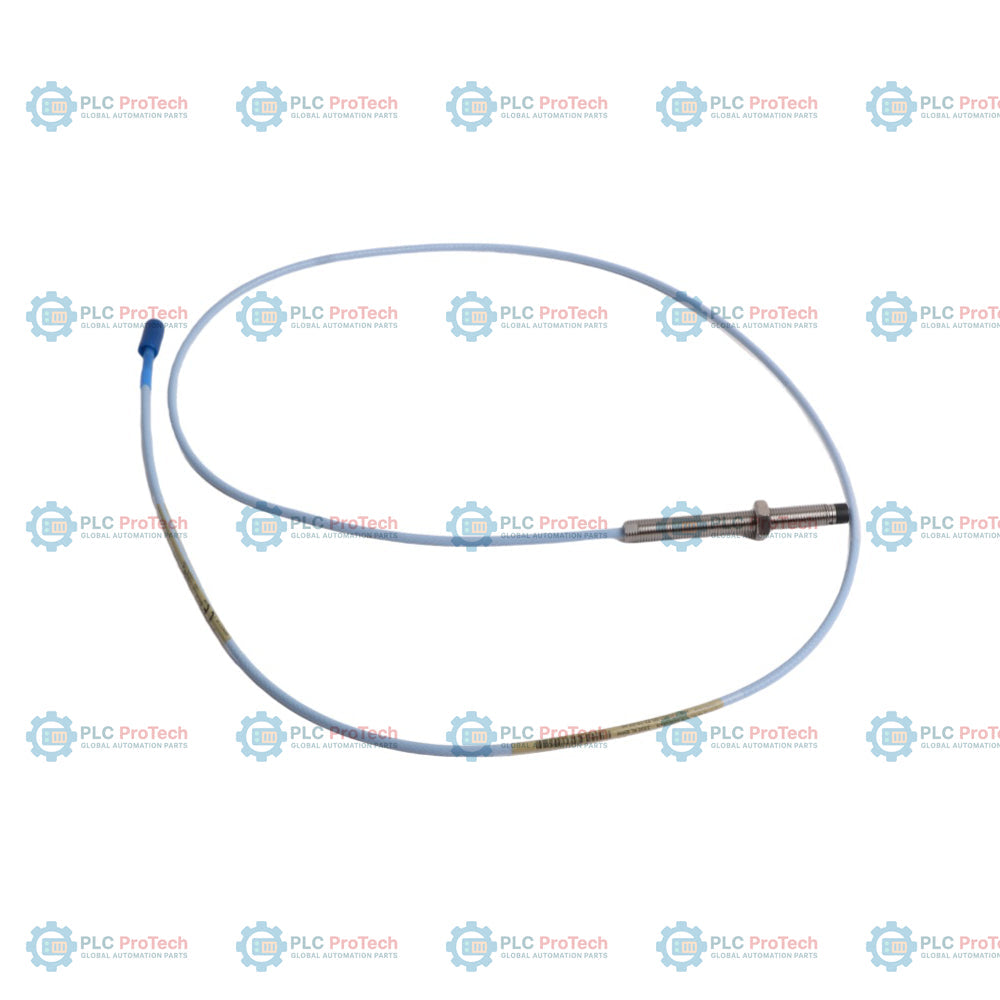

Die Bently Nevada 330101-36-80-10-02-00 ist eine nicht armierte 8-mm-Näherungssonde aus der in der Industrie bewährten Serie 3300 XL. Diese spezifische Konfiguration verfügt über eine gewindelose Länge von 3,6 Zoll, eine Gesamtlänge des Gehäuses von 8,0 Zoll, eine Gesamtkabellänge von 1,0 Meter (3,3 Fuß) und einen standardmäßigen koaxialen ClickLoc-Steckverbinder. Sie wurde für Industrieinstallationen entwickelt, bei denen standardmäßiger Maschinenschutz ohne erforderliche Zulassungen für explosionsgefährdete Bereiche benötigt wird.

Dieser berührungslose Sensor arbeitet nach dem Wirbelstrom-Verschiebungsprinzip und misst Wellenschwingung und Axialposition an schnell rotierenden Maschinen. Als wesentlicher Bestandteil der 3300-XL-Überwachungskette arbeitet er zusammen mit einem 3300-XL-Proximitor-Sensor und einem Verlängerungskabel, um hochlineare, präzise Verschiebungsdaten an moderne Maschinenschutzsysteme wie das Bently-Nevada-3500-Rack zu liefern. Die nicht armierte Ausführung ermöglicht eine einfachere Kabelführung und ein geringeres Profil für Anwendungen mit externen Schutzrohrsystemen.

Merkmale

• Die robuste Sondenspitze aus Polyphenylensulfid (PPS) gewährleistet chemische Beständigkeit und Temperaturbeständigkeit im Inneren von Maschinen.
• Aus einem Gewindekörper aus Edelstahl AISI 303/304 gefertigt, der eine ausgezeichnete Korrosionsbeständigkeit und hohe mechanische Haltbarkeit bietet.
• Ausgestattet mit einem vergoldeten, miniaturisierten koaxialen ClickLoc-Steckverbinder für eine zuverlässige, rauscharme Verbindung zu Verlängerungskabeln.
• Die FEP-Isolierung des Triaxialkabels gewährleistet elektrische Leistungsfähigkeit über einen breiten Betriebstemperaturbereich.
• Optimiert für die direkte, dauerhafte Montage an Maschinengehäusen, Lagerdeckeln und internen Halterungen.

Anwendungen

• Überwachung der dynamischen Wellenschwingung und der Axialposition in Dampf- und Gasturbinen.
• Erfassung der Rotorpositionsverschiebung in Schwerlastkompressoren, Getrieben und Pumpen.
• Messung des Lagerschmierfilmspiels und der Ausdehnung an kritischen Turbomaschinen.
• Kontinuierliche Zustandsüberwachung und Maschinenschutz in Kraftwerken sowie petrochemischen Anlagen und Raffinerien.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Halten Sie den geeigneten Sondenabstand gemäß den Kalibrierungsanforderungen des Systems ein (typischer nominaler Abstand: 1.27 mm bzw. 50 mil).
• Stellen Sie sicher, dass bei der Kabelführung der minimale Biegeradius von 25.4 mm (1.0 in) eingehalten wird, um eine Signalverschlechterung zu vermeiden.
• Ziehen Sie das Sondengehäuse mit dem empfohlenen Anzugsdrehmoment von 11.2 N-m (100 in-lbf) an den Lagergehäusen fest. Das maximale Nenndrehmoment beträgt 33.9 N-m (300 in-lbf).
• Verlegen Sie das Sondenkabel unter Verwendung geeigneter Abschirmungs- und Erdungsmaßnahmen, um elektromagnetische und hochfrequente Störungen in Schwingungsüberwachungswegen zu vermeiden.

Konformität und Zertifizierungen

Diese Modelloption (00) verfügt über keine Zertifizierungen für explosionsgefährdete Bereiche und ist ausschließlich für sichere, standardmäßige Industrieumgebungen ausgelegt. Die mechanische Baugruppe und die elektrischen Eigenschaften entsprechen den allgemeinen Industriestandards für berührungslose Schwingungssensoren.
