Beschreibung

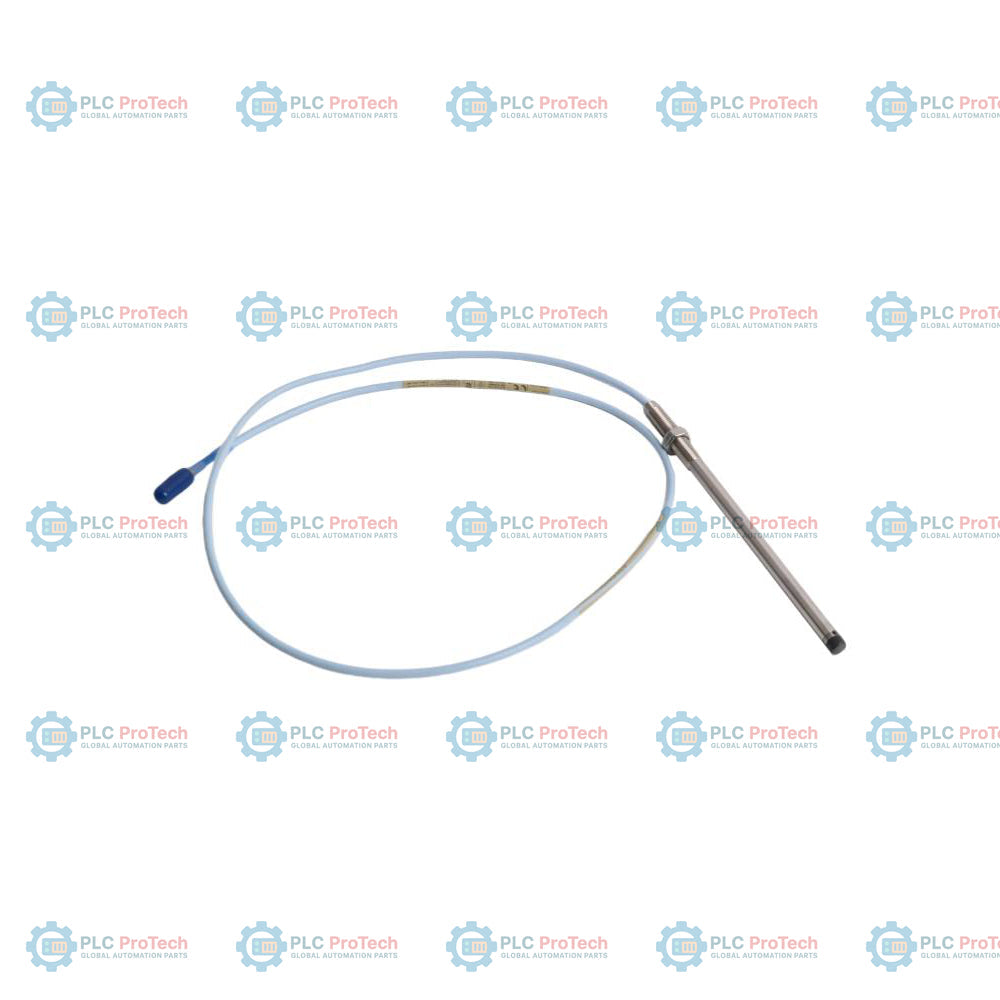

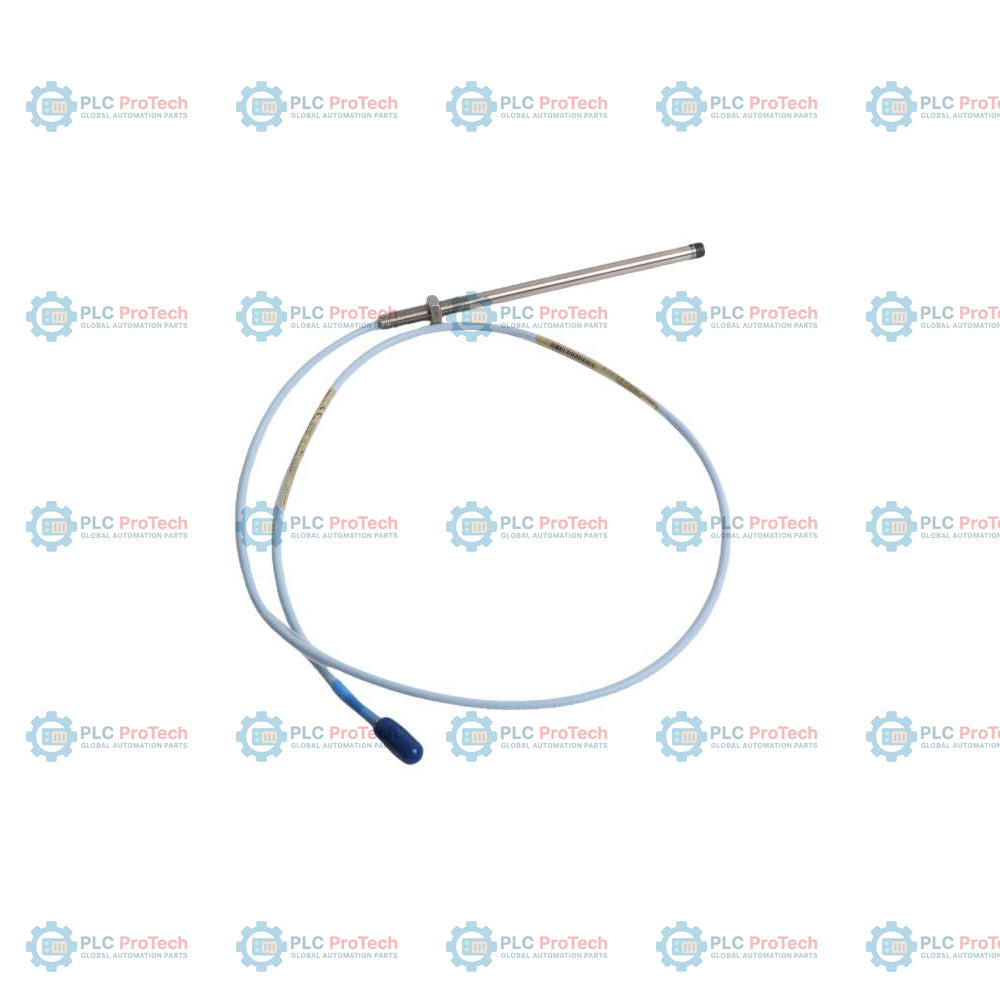

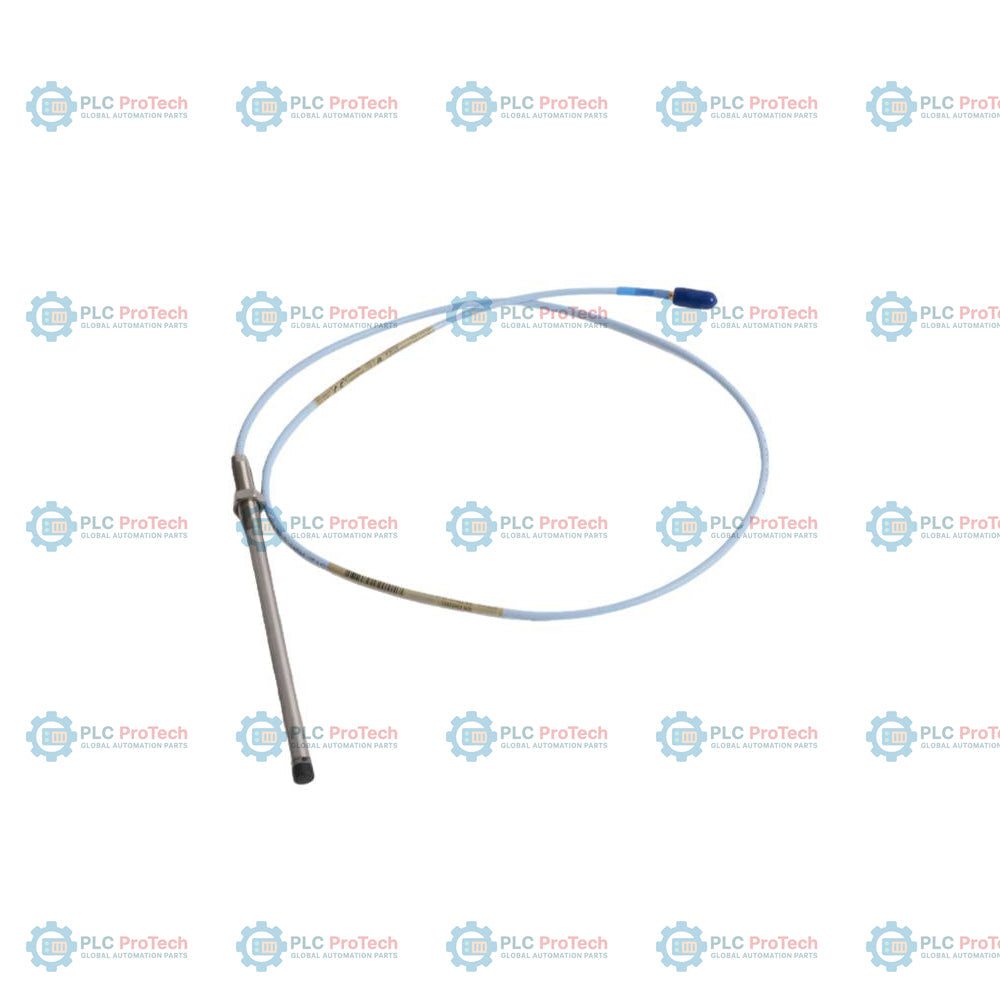

Die 330101-43-57-05-02-00 ist eine unarmierte, mit Gewinde versehene Näherungssonde aus der renommierten Produktfamilie des 3300 XL 8 mm Näherungswandlersystems. Diese spezielle Konfiguration verfügt über ein 3/8-24-UNF-Gewinde, eine gewindelose Gehäuselänge von 4,3 Zoll, eine Gesamtlänge des Gehäuses von 5,7 Zoll, eine gesamte Sondenlänge von 0,5 Metern (1,6 Fuß) sowie einen standardmäßigen Miniatur-Koaxialsteckverbinder ClickLoc. Im Gegensatz zu verwandten Konfigurationen mit kürzeren Gehäuselängen oder schützender Edelstahlarmierung wurde diese Sonde mit großer Reichweite speziell dafür entwickelt, Zielwellen sicher zu erreichen, die tief in Maschinengehäusen oder Lagergehäusen positioniert sind. Da die zusätzlichen Kosten für Zulassungen für explosionsgefährdete Bereiche entfallen (Zulassungsoption der Prüfstelle 00), eignet sich diese universelle Ausführung ideal für saubere, nicht explosionsgefährdete Industriebereiche, in denen eine hochzuverlässige Vibrationsüberwachung erforderlich ist.

Nach dem Wirbelstromprinzip arbeitet diese Näherungssonde als berührungsloser Sensor zur Messung dynamischer Wellenvibrationen und der statischen Rotorposition. Die Sondenspitze besteht aus Hochleistungs-Polyphenylensulfid (PPS), das auf den Edelstahlsondenkörper umspritzt ist. Dadurch entsteht eine äußerst zuverlässige Abdichtung gegen hohe Differenzdrücke, die das Umgehen von Öl oder Gas verhindert. In Kombination mit einem kompatiblen 3300 XL Proximitor-Sensor und Verlängerungskabel liefert diese Hardware kontinuierlich hochpräzise Daten zum Maschinenschutz und verhindert katastrophale Ausfälle kritischer rotierender Anlagen.

Merkmale

• Standard-Spitzendurchmesser von 8 mm, optimiert für die berührungslose Wirbelstrom-Wegmessung.
• Verlängerte gewindelose Gehäuselänge von 4,3 Zoll (A: 43), kombiniert mit einer Gesamtlänge des Gehäuses von 5,7 Zoll (B: 57), für den Zugang zu tief liegenden Lagergehäusen.
• Gesamte Sondenlänge von 0,5 Metern (1,6 Fuß) (C: 05), ausgelegt für die lokale Montage und den Anschluss an Verlängerungskabel.
• Miniatur-Koaxialsteckverbinder ClickLoc (D: 02) ermöglicht eine Übertragung mit geringer Dämpfung ohne integrierten Steckverbinderschutz.
• Universelle Ausführung (E: 00) für eine kostengünstige Implementierung in Bereichen, in denen keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind.
• Robuste, umspritzt ausgeführte Spitze aus Polyphenylensulfid (PPS) mit einem hochbeständigen Edelstahlgehäuse.
• Hohe Beständigkeit gegen Feuchtigkeit, Schmieröle und chemischen Abbau in rauen Maschinenumgebungen.

Anwendungen

• Überwachung von Wellenvibrationen und axialer Verschiebung bei Dampf- und Gasturbinen.
• Überwachung der Rotorposition und Vibrationen von Zentrifugalkompressoren und Expandern.
• Messungen von Drucklagern an Hochgeschwindigkeits-Industriepumpen und Getrieben.
• Installationen von Sonden an Tiefbrunnengehäusen und dickwandigen Lagergehäusen.
• Schutz rotierender Maschinen im Balance-of-Plant-Bereich in nicht explosionsgefährdeten Industriegebieten.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Überprüfen Sie, dass das Gehäusegewinde zur Montagebohrung (3/8-24 UNF-2A) passt und dass die gewindelose Länge von 4,3 Zoll eine korrekte physische Positionierung im Maschinengehäuse ermöglicht.
• Montieren Sie das Gerät mit dem empfohlenen Zielabstand (typischerweise 1,27 mm oder 50 mil), der der systemspezifischen Kalibrierkurve entspricht.
• Stellen Sie sicher, dass der Gewindeeingriff das branchenübliche Höchstmaß von 0,563 Zoll nicht überschreitet, um ein Verklemmen der Sonde oder physische Schäden am Gehäuse zu verhindern.
• Stellen Sie sicher, dass alle Koaxialkabel durch geerdete Schutzmetallrohre geführt werden, um sie vor mechanischem Verschleiß und elektromagnetischem Rauschen zu schützen.
• Halten Sie den Miniatur-Koaxialsteckverbinder ClickLoc frei von Staub, Schmiermitteln und Feuchtigkeit. Biegen Sie das Kabel nicht über den vom Hersteller angegebenen Mindestbiegeradius hinaus.
