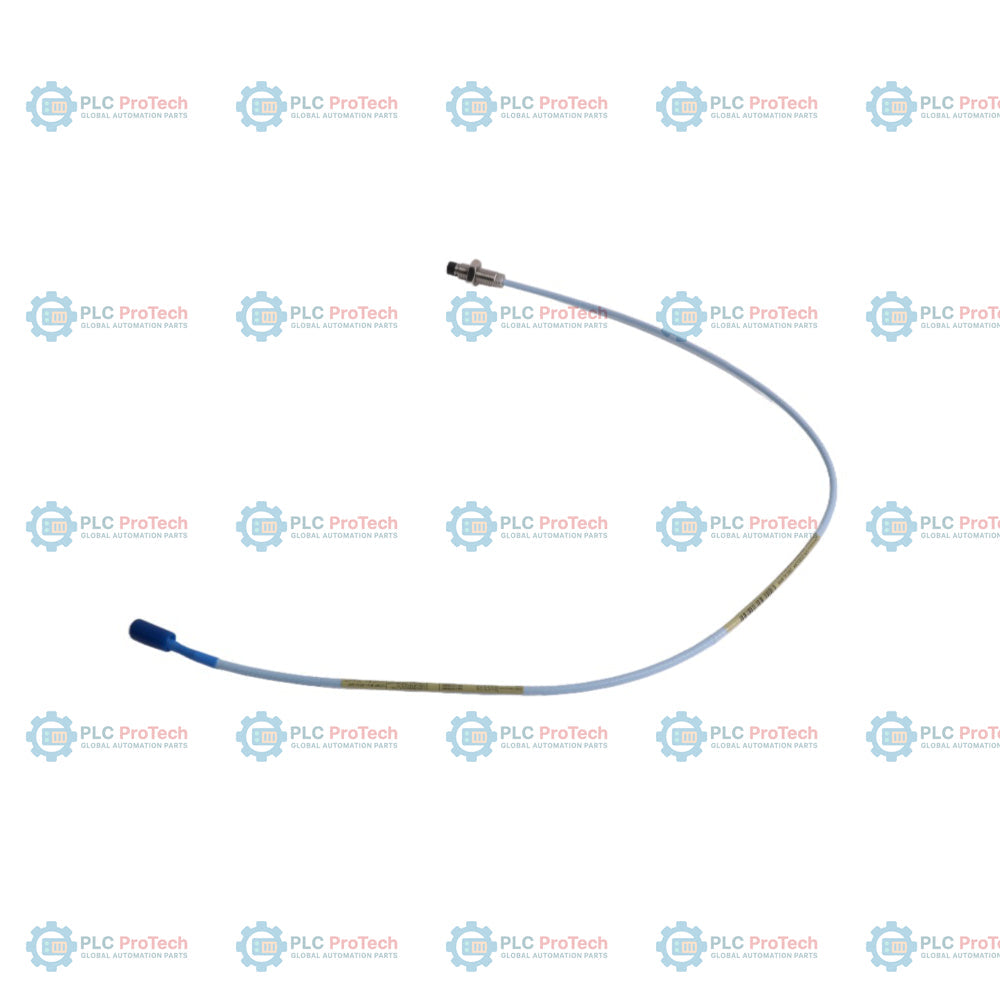

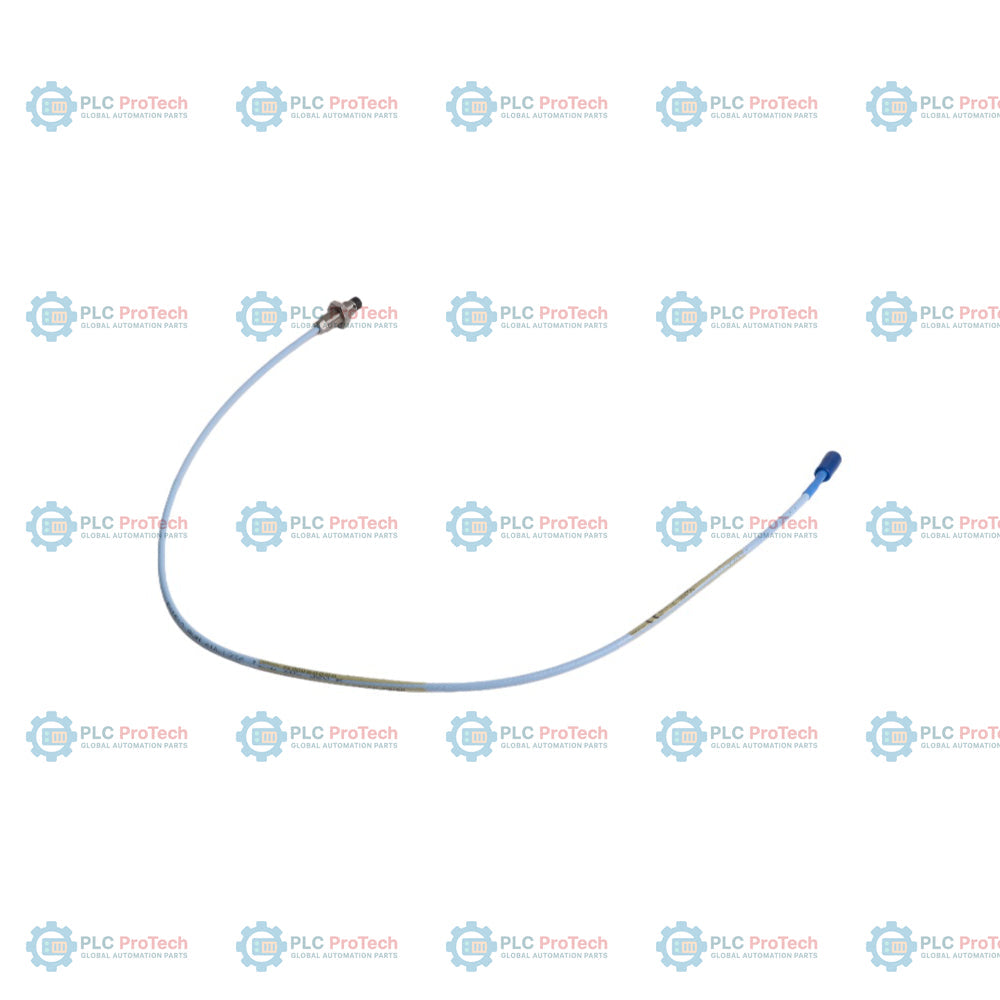

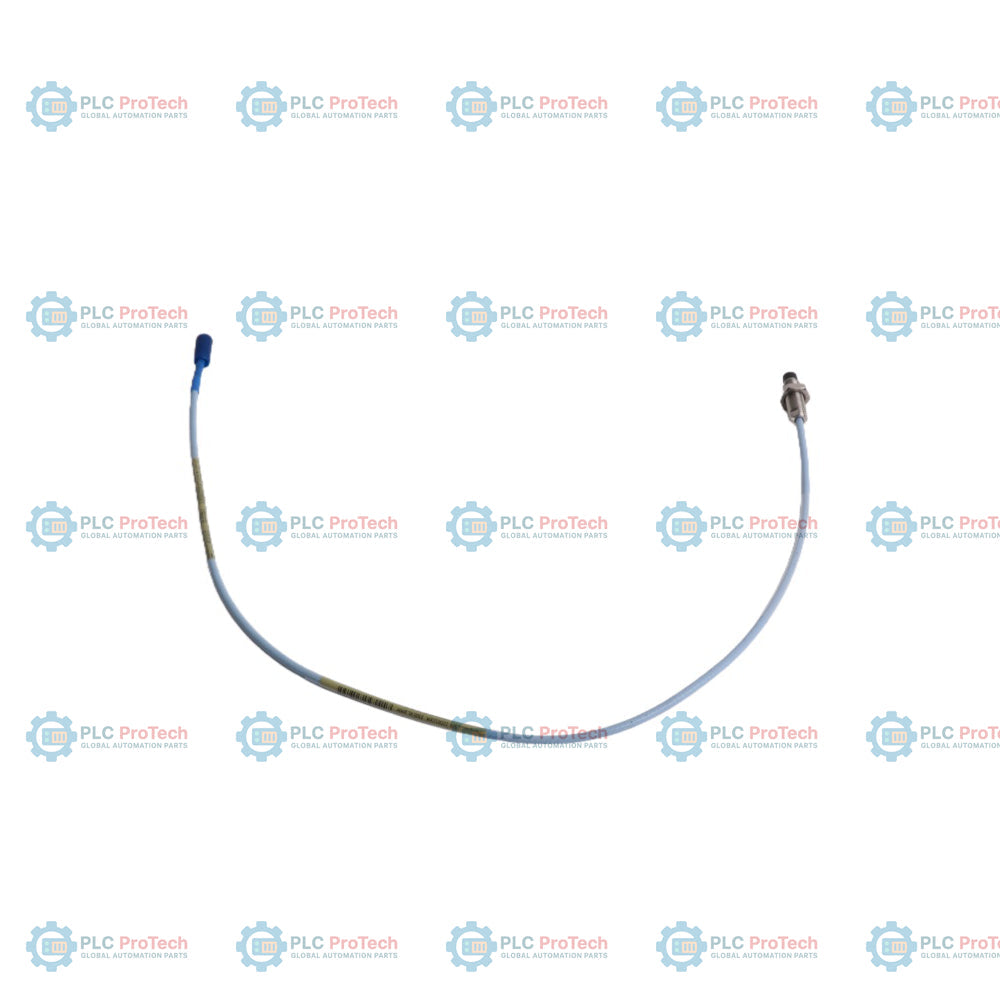

Bently Nevada 330103-00-03-05-02-05 3300 XL 8 mm Näherungssonde

SKU 330103-00-03-05-02-05

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-03-05-02-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8-mm-Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 160g
Abmessungen: 10 mm x 10 mm x 530 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

330103-00-03-05-02-05Diese 3300 XL 8-mm-Näherungssonde verfügt über ein metrisches Gewinde M10 x 1 mit 0 mm ungewindeter Länge (Option 00) und eine gesamte Gehäuselänge von 30 mm (Option 03). Die Sonde wird mit einem 0,5 Meter (1,6 Fuß) langen, FEP-isolierten Koaxialkabel (Option 05) geliefert, das mit einem ClickLoc-Miniaturstecker ohne Steckerschutz (Option 02) abgeschlossen ist. Diese Konfiguration ist für explosionsgefährdete Bereiche gemäß CSA, ATEX und IECEx zertifiziert (Option 05).

Diese metrische Variante wird in Anlagen zur Überwachung von Industriemaschinen eingesetzt, wenn die Einbautiefe begrenzt ist und ein metrisches Gewinde erforderlich ist. Im Gegensatz zu alternativen Konfigurationen der 3300 XL 8-mm-Familie verfügt diese Ausführung nicht über eine integrierte Edelstahlarmierung und eignet sich daher für Installationen in Kabelschutzrohren oder Umgebungen, in denen keine Gefahr durch mechanischen Abrieb besteht. Zusammen mit einem passenden 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor bildet sie ein vollständiges Sensorsystem.

Merkmale

Gehäuse mit metrischem Gewinde: Gewindekörper M10 x 1 aus Edelstahl AISI 303 oder 304.
Kurzes Gehäusedesign: Gesamte Gehäuselänge 30 mm bei 0 mm ungewindeter Länge.
Koaxialkabel: 0,5 m lange, FEP-isolierte Koaxialleitung.
Stecker: Vergoldeter koaxialer ClickLoc-Miniaturstecker.
Armierungskonfiguration: Ohne Armierung.
Sicherheitszulassungen: CSA-, ATEX- und IECEx-Zertifizierungen für explosionsgefährdete Bereiche.

Anwendungen

Typische Anwendungen umfassen die Überwachung von Maschinenschwingungen, die Messung der Axialposition und die Erfassung der Wellenauslenkung an rotierenden Anlagen wie Dampfturbinen, Gasturbinen, Zentrifugalkompressoren, Getrieben und großen Industriepumpen.

Bestellinformationen

Option / Segment	Code für diese SKU	Bedeutung / Beschreibung
Bestellbare Teilenummer	330103-00-03-05-02-05	3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, ohne Armierung
A – Option für ungewindete Länge	00	Ungewindete Länge 0 mm (0,0 Zoll)
B – Option für gesamte Gehäuselänge	03	Gesamte Gehäuselänge 30 mm (1,2 Zoll)
C – Option für Gesamtlänge	05	Gesamtlänge 0,5 Meter (1,6 Fuß)
D – Option für Stecker- und Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel
E – Option für behördliche Zulassung	05	CSA-, ATEX- und IECEx-Zulassungen

Technische Spezifikationen

Hersteller	Bently Nevada (Baker Hughes)
Teilenummer	330103-00-03-05-02-05
Produktserie	3300 XL 8-mm-Näherungssensor-System
Gewindetyp	Metrisches Gewinde M10 x 1
Gewindefreie Länge	0 mm
Gesamtlänge des Gehäuses	30 mm
Gesamtkabellänge	0,5 Meter (1,6 Fuß)
Panzerungsoption	Keine (ungeschirmt)
Steckertyp	Vergoldeter koaxialer ClickLoc-Miniaturstecker
Kabeltyp	75-Ohm-Triaxial-Sondenkabel mit FEP-Isolierung
Kompatibilität des Zielmaterials	Zielstandard aus Stahl AISI 4140
Linearer Bereich	2,0 mm (80 mil), von 0,25 mm (10 mil) bis 2,25 mm (90 mil)
Durchschnittlicher Skalierungsfaktor (ASF)	7,87 V/mm (200 mV/mil)
Material der Sondenspitze	Polyphenylensulfid (PPS)
Gehäusematerial	AISI 303 oder 304 Edelstahl (SST)
Betriebs- und Lagertemperatur	-52 degC bis +177 degC
Druckdichtheit	Viton-O-Ring, dichtet bis zu einem Differenzdruck von 7,0 bar (100 psi) ab
Zugfestigkeit des Kabels	330 N (75 lbf) maximaler Zug zwischen Gehäuse und Kabel
Mindestbiegeradius des Kabels	25,4 mm (1,0 in)
Empfohlenes Gehäusedrehmoment	7,5 Nm (66 in-lbf) empfohlen, 22,6 Nm (200 in-lbf) maximal
Abmessungen	10 mm x 10 mm x 530 mm (H x W x T)
Gewicht	0,16 kg

Anschlüsse und Schnittstellen

Das Sondenkabel ist mit einem vergoldeten, koaxialen ClickLoc-Miniaturstecker ausgeführt. Dieser Stecker wird direkt an ein standardmäßiges 3300 XL-Verlängerungskabel angeschlossen, um die Verbindung zum 3300 XL Proximitor-Sensor herzustellen.

Installationsrichtlinien

Halten Sie entlang der Koaxialkabelstrecke einen Mindestbiegeradius von 25,4 mm (1,0 in) ein.
Stellen Sie sicher, dass der Gewindeeingriff des Gehäuses beim Gewinde M10 x 1 höchstens 15 mm beträgt, um ein Verklemmen der Konstruktion zu vermeiden.
Ziehen Sie das Sondengehäuse mit einem auf das empfohlene Drehmoment von 7,5 Nm (66 in-lbf) eingestellten Drehmomentschlüssel fest. Überschreiten Sie nicht das maximale Drehmoment von 22,6 Nm (200 in-lbf).
Wenn die Verbindung Turbinenölen ausgesetzt ist, verwenden Sie kein handelsübliches Silikonband, sondern einen speziellen Steckerschutz oder einen Anschlusskasten.

Konformität und Zertifizierungen

EMV: Richtlinie 2014/30/EU der Europäischen Gemeinschaft, EN 61000-6-2 (Störfestigkeit) und EN 61000-6-4 (Störaussendungen) für industrielle Umgebungen.
RoHS: Richtlinie 2011/65/EU der Europäischen Gemeinschaft und China-RoHS-EFUP-Einstufung von 15 Jahren.
Funktionale Sicherheit: SIL 2-zertifiziert (HFT = 0), SIL 3-zertifiziert (HFT = 1).
Zulassungen für explosionsgefährdete Bereiche (Option 05): CSA-, ATEX- und IECEx-Zertifizierungen für Umgebungen der Klasse I, Zone 0, Zone 2 und Division 2 (Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc).

FAQ

Was stellen die Optionscodes für Bently Nevada 330103-00-03-05-02-05 dar?

Dieser spezifische Code bezeichnet ein metrisches M10-x-1-Gewinde mit 0 mm gewindeloser Länge, einer Gesamtlänge des Gehäuses von 30 mm, einer Gesamtkabellänge von 0,5 m, einer standardmäßigen Koaxialverkabelung mit einem Miniatur-ClickLoc-Steckverbinder sowie CSA-/ATEX-/IECEx-Zulassungen für explosionsgefährdete Bereiche.

Ist diese Version der 3300 XL 8-mm-Sonde armiert?

Nein, das Modell 330103 ist die nicht armierte Version der Sonde mit M10-x-1-Gewinde. Wenn zum mechanischen Schutz ein flexibler Edelstahlarm benötigt wird, müssen Sie die Serie 330104 auswählen.

Welches Anzugsdrehmoment für das Gehäuse wird für diese metrische Sonde empfohlen?

Das empfohlene Anzugsdrehmoment für das Gehäuse der M10-x-1-Sonde beträgt 7,5 Nm (66 in-lbf). Um Schäden am Edelstahlkörper zu vermeiden, darf das maximale Nenndrehmoment von 22,6 Nm (200 in-lbf) nicht überschritten werden.

Für welches Zielmaterial ist diese Sonde kalibriert?

Das Messwandlersystem ist standardmäßig auf ein Ziel aus AISI-4140-Stahl kalibriert, um genaue Schwingungs- und Positionsmessungen zu ermöglichen.
