Beschreibung

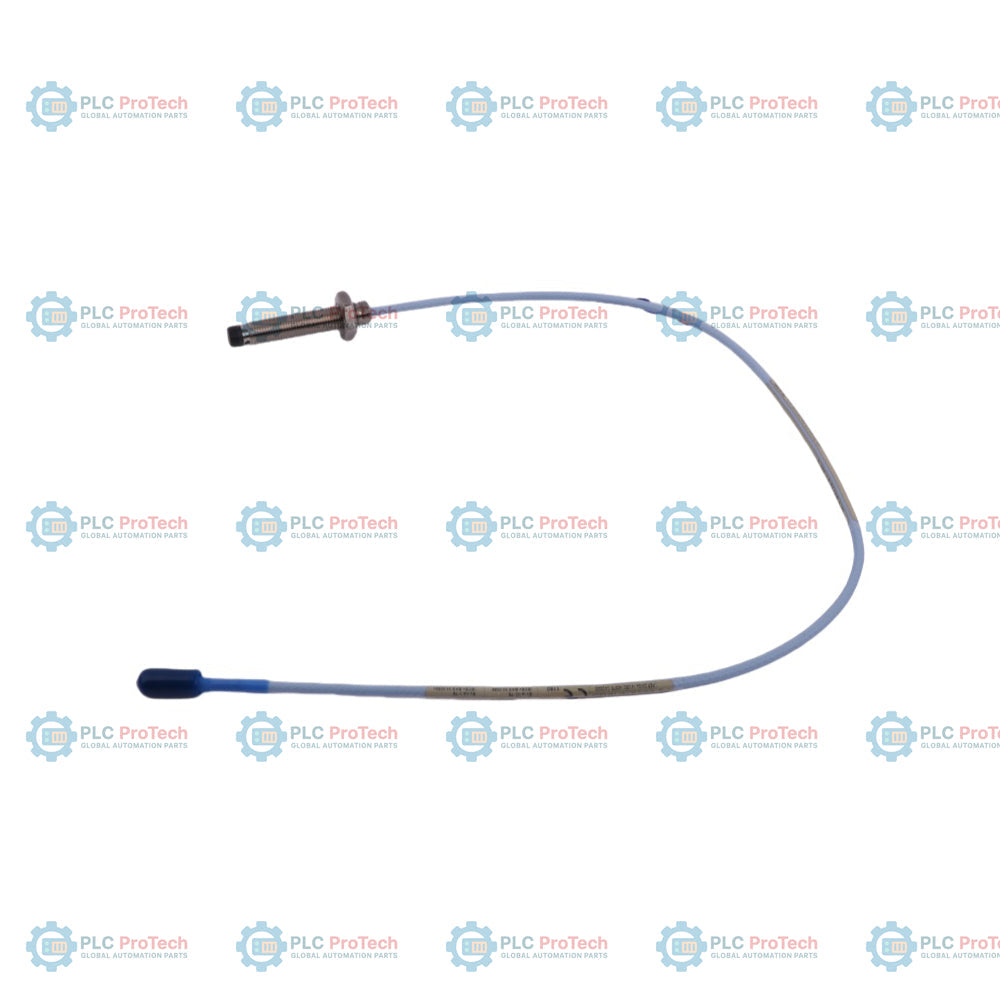

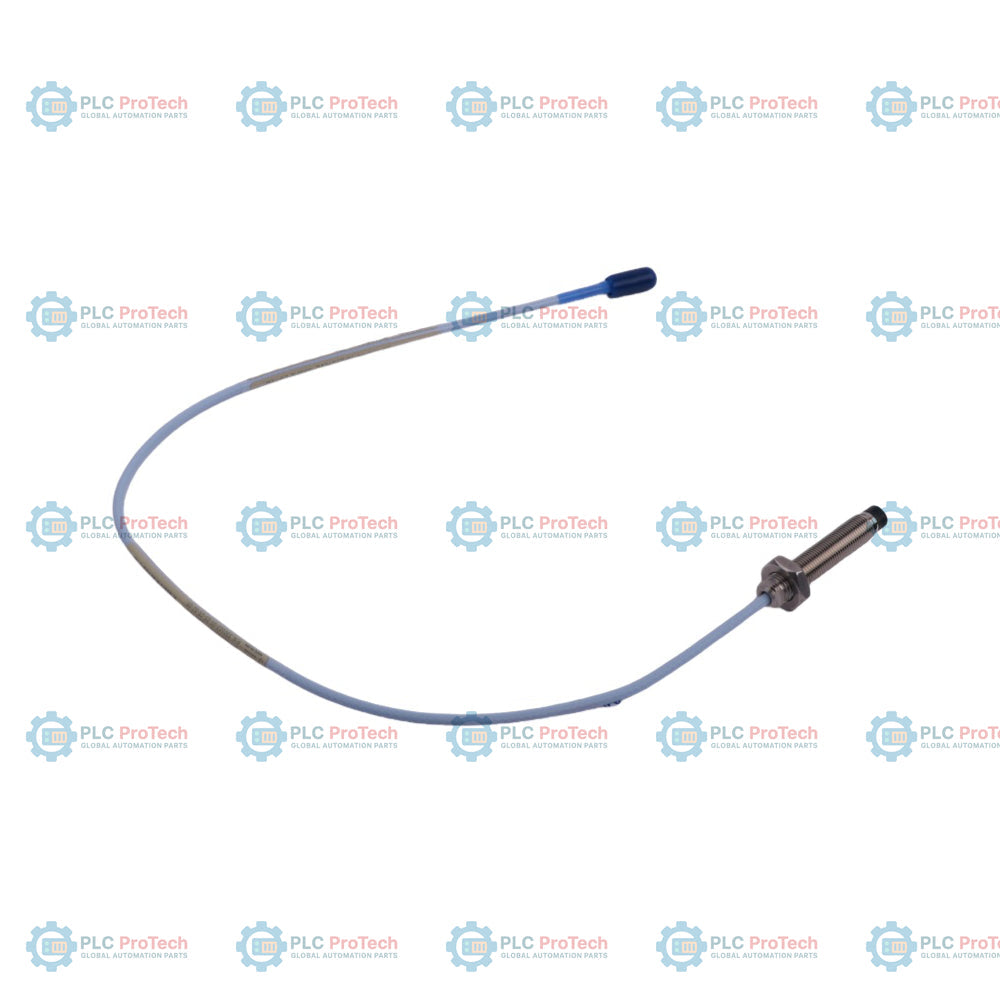

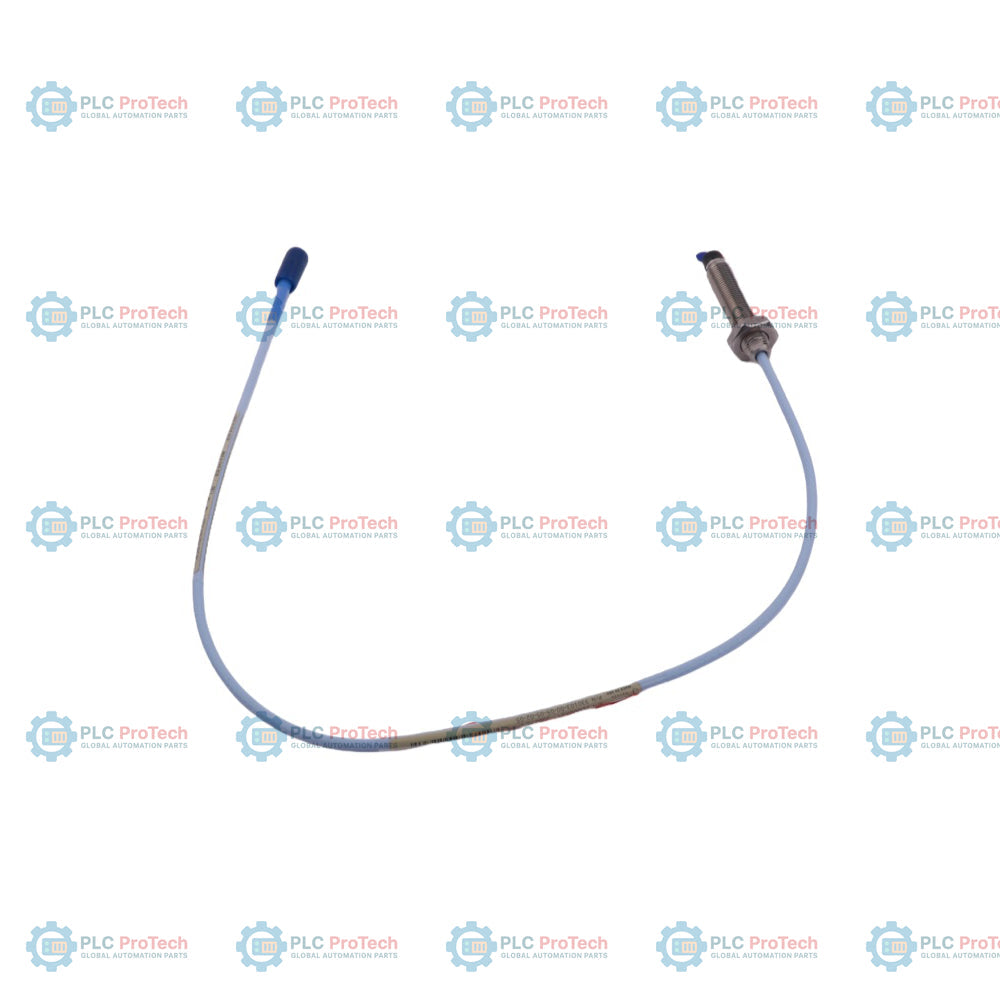

Option 00 (gewindelose Länge 0 mm) und Option 02 (Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel) spezifizieren diese Konfiguration der 3300 XL 8-mm-Näherungssonde — 330103-00-05-05-02-05. Diese unarmierte metrische Näherungssonde verfügt über ein M10 x 1-Gewinde mit einer gesamten Gehäuselänge von 50 mm (Option 05) und einer integrierten Gesamtkabellänge von 0,5 Metern (Option 05). Sie wird mit CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche (Option 05) für globale Industrieinstallationen in Umgebungen mit explosiven Gasen oder Stäuben geliefert.

Im Gegensatz zu den längeren Varianten mit 1,0 oder 2,0 Metern minimiert diese 0,5-Meter-Ausführung überschüssige Kabellängen in kleinen Anschlusskästen und Schutzrohren. Durch das Fehlen einer Edelstahlarmierung (Option 330103 gegenüber 330104) ist das Kabel leichter und lässt sich in sauberen oder gut geschützten Bereichen einfacher verlegen. Die Sonde verwendet einen vergoldeten Miniatur-Koaxialsteckverbinder ClickLoc zur Verbindung mit standardmäßigen 3300 XL-Verlängerungskabeln und 3300 XL Proximitor-Sensoren und bildet damit einen vollständigen Wirbelstromkreis zur Maschinenüberwachung.

Merkmale

• Gehäuse mit metrischem Gewinde und einer Gewindesteigung von M10 x 1 sowie einem gewindelosen Abschnitt von 0 mm (Option 00) für eine vollständig mit Gewinde versehene Montage.
• Gesamte Gehäuselänge von 50 mm (Option 05) für die Installation in Maschinengehäusen mit geringer Einbautiefe.
• Kurze integrierte Gesamtkabellänge von 0,5 Metern (1,6 Fuß) (Option 05), um Kabelgewirr im lokalen Gehäuse zu vermeiden.
• Unarmierte Standard-Koaxialkabelausführung (Option 330103) für maximale Flexibilität bei der Leitungsführung.
• Miniatur-Koaxialsteckverbinder ClickLoc (Option 02) ohne sperrige Steckerschutzvorrichtungen.
• Zertifizierungspaket für explosionsgefährdete Bereiche (Option 05) mit CSA-, ATEX- und IECEx-Zulassungen.

Anwendungen

• Messung von Wellenschwingungen und axialer Position an schnelllaufenden rotierenden Industriemaschinen.
• Überwachung der Verschiebung radialer Gleitlager in Dampfturbinen oder Gasturbinen zur Stromerzeugung.
• Instrumentierung zum Schutz kritischer Maschinen für industrielle Luftkompressoren, Getriebe und große Elektromotoren.
• Maschineninstallationen in petrochemischen Anlagen, Raffinerien und Gasaufbereitungsanlagen, die eigensichere Stromkreise erfordern.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Die maximale Gewindeeingriffslänge von 15 mm nicht überschreiten, um ein Verklemmen des Gewindes in der Montagebohrung zu vermeiden.
• Sicherstellen, dass die Miniatur-Goldkoaxialstecker vom Typ „Click“ ClickLoc nur handfest verbunden werden; keine Zange verwenden.
• Beim Einbau und Verlegen einen Mindestradius von 25,4 mm (1,0 Zoll) für das Sondenkabel einhalten.
• Das Drehmoment immer mit einem Schraubenschlüssel an den Schlüsselflächen des Sonden-Sechskants anlegen, niemals an der Sondenspitze oder der Kunststoffhülse des Gehäuses.

Konformität und Zertifizierungen

• ATEX / IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90C...T280C Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc.
• CSA: Klasse I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Klasse I, Division 1, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III.
• RoHS: Konform mit der Richtlinie 2011/65/EU der Europäischen Gemeinschaft und China RoHS.
• EMV: Richtlinie 2014/30/EU der Europäischen Gemeinschaft (EN 61000-6-2, EN 61000-6-4).
• Funktionale Sicherheit: SIL 2 (HFT=0) und SIL 3 (HFT=1) zertifiziert, wenn Teil eines zertifizierten Überwachungskreises.
