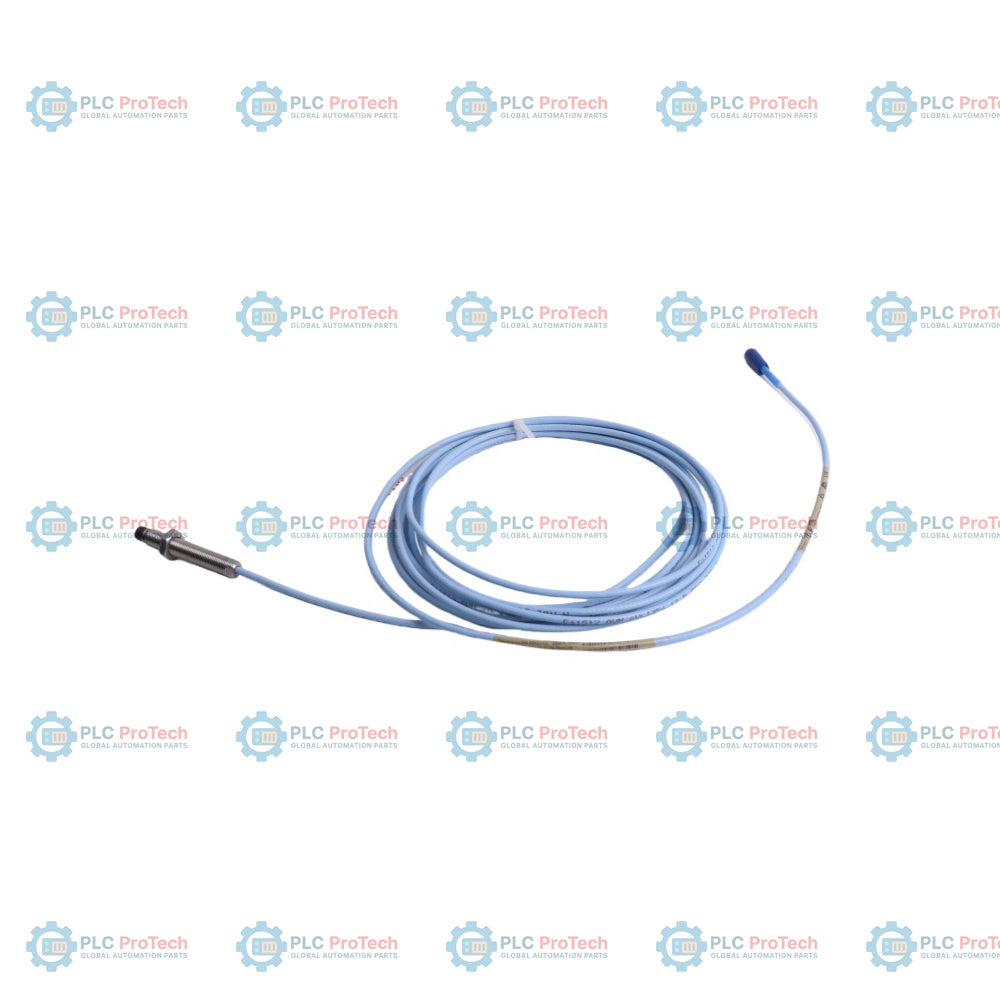

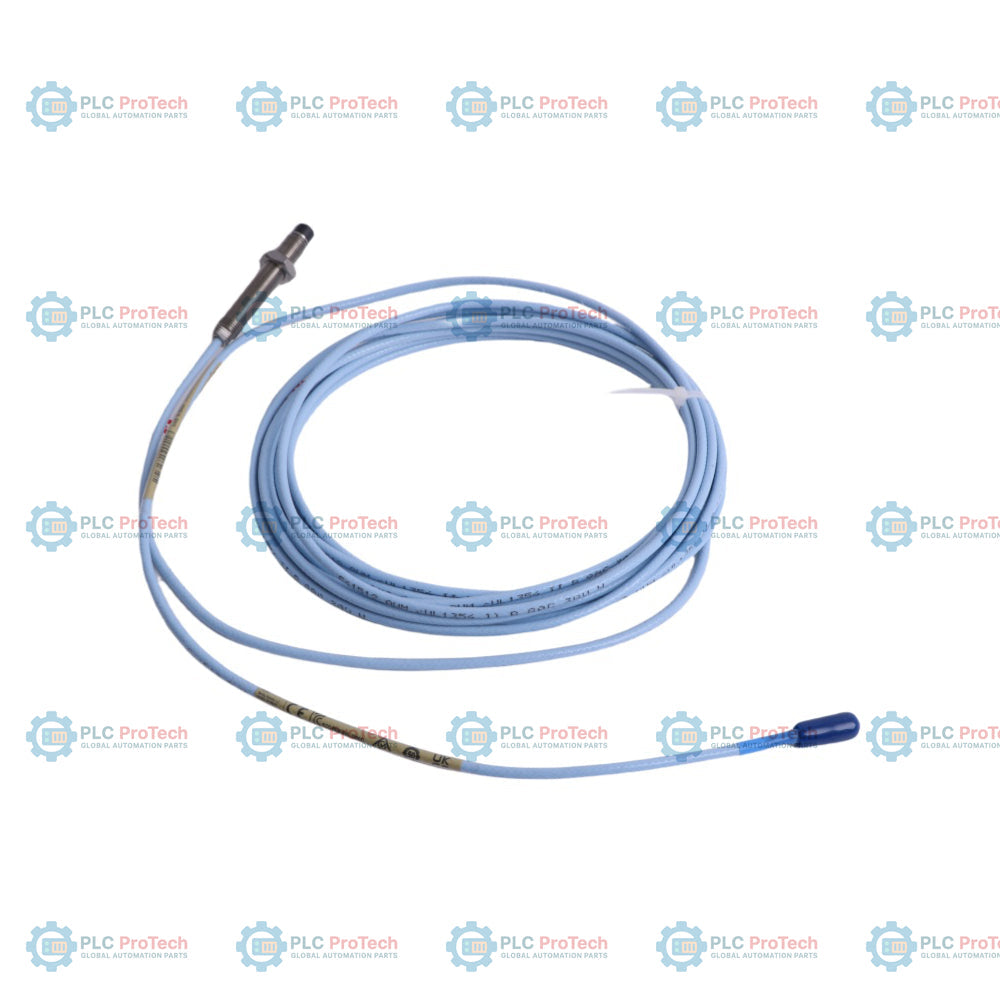

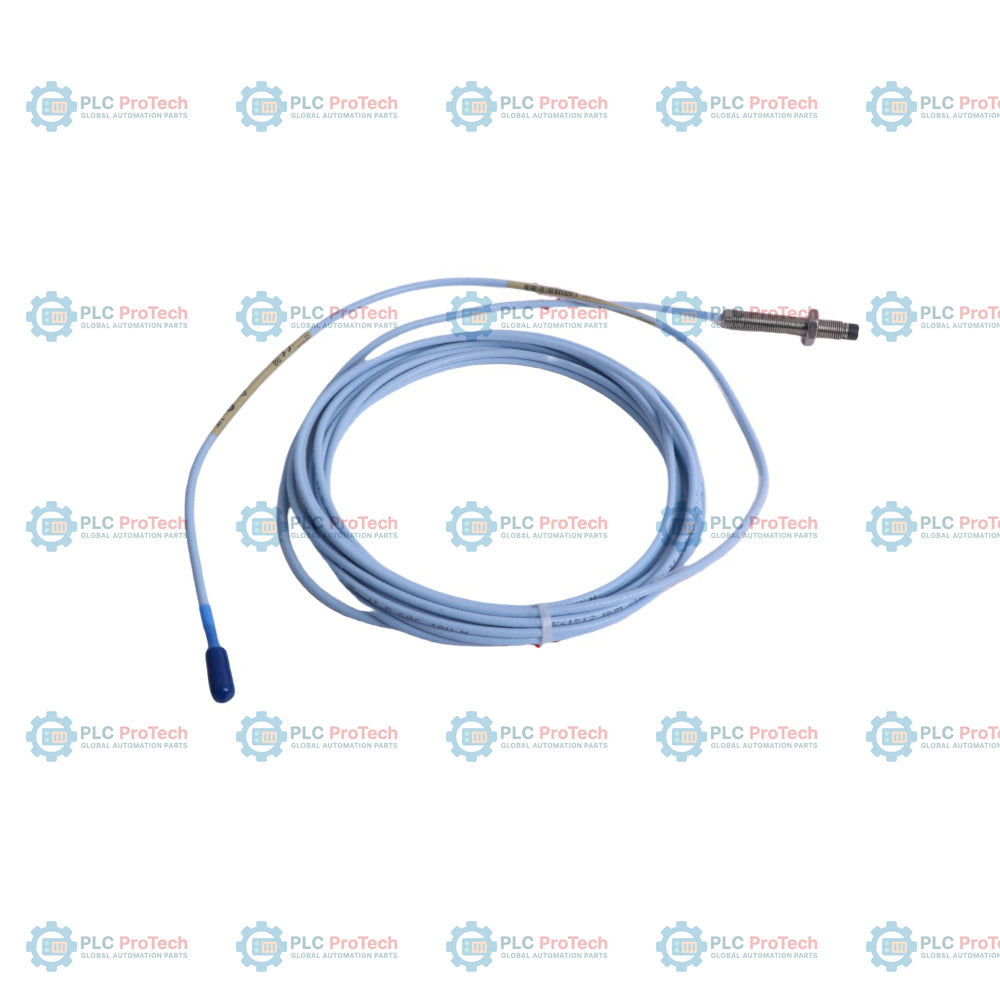

330103-00-06-50-02-05 spezifiziert eine metrisch mit Gewinde versehene 3300-XL-8-mm-Näherungssonde mit einer gewindefreien Länge von 0 mm und einer Gesamtlänge des Gehäuses von 60 mm. Sie verfügt über ein 5,0 Meter langes Standard-Koaxialkabel mit einem Miniatur-Koaxialstecker ClickLoc und ist gemäß den CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche zertifiziert. Diese berührungslose Wirbelstrom-Wegsonde wird in Maschinenschutzsystemen zur Überwachung von Radialschwingungen, Wellenposition und axialer Bewegung in kritischen rotierenden Maschinen eingesetzt.
Im Gegensatz zur Serie 330104, die eine Armierung aus Edelstahlrohr umfasst, bietet die Konfiguration 330103 einen nicht armierten Standardkabelmantel mit einem maximalen Außendurchmesser von 3,68 mm. Die Option mit einer Gesamtlänge von 5,0 Metern ist für den direkten Anschluss an einen 5-Meter-Proximitor-Sensor kalibriert und macht ein Zwischenverlängerungskabel überflüssig. Dadurch werden Steckerverbindungen minimiert und die Signalkomplexität in beengten Installationswegen reduziert.
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-06-50-02-05 | 3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, ohne Armierung |
| A – Gewindefreie Länge | 00 | 0 mm (vollständig mit Gewinde versehen) |
| B – Gesamte Gehäuselänge | 06 | Gehäuselänge 60 mm |
| C – Gesamtlänge | 50 | Gesamtlänge der Sonde |
| D – Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel |
| E – Behördliche Zulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen |
| Hersteller | Bently Nevada (Baker Hughes) |
| Bently Nevada (Baker Hughes) | 330103-00-06-50-02-05 |
| Artikelnummer / Modell | Produktserie |
| 3300 XL 8-mm-Näherungsmesssystem | Durchmesser der Sondenspitze |
| 8,0 mm (0,31 Zoll) | Gewindetyp |
| M10 x 1 (metrisch) | Gewindefreie Länge |
| 0 mm | Gehäuselänge |
| 60 mm | Gesamtlänge der Sonde |
| 5,0 Meter (16,4 Fuß) | Steckverbindertyp |
| Miniatur-Koaxialstecker ClickLoc, Stecker | Kabeltyp |
| 75-Ohm-Standardkoaxialkabel (nicht armiert) | Kabelaußendurchmesser |
| 3,68 mm (0,145 Zoll) | Betriebstemperatur (Sonde) |
| -52 °C bis +177 °C (-62 °F bis +350 °F) | Differenzdruckdichtung |
| Zur Abdichtung des Differenzdrucks zwischen der Sondenspitze und dem Gehäuse ausgelegt | Typische Systemgenauigkeit |
| 0,2 mm (80 mil) Linearbereich, Empfindlichkeit 7,87 V/mm (200 mV/mil) | Empfohlenes Anzugsdrehmoment |
| Handfest für ClickLoc-Steckverbinder | Zulassungen |
| CSA, ATEX, IECEx (Option 05) | 0,24 kg |
| Abmessungen | 150 mm x 150 mm x 30 mm (H x B x T) |
Eine ordnungsgemäße mechanische Installation gewährleistet die Signalintegrität und eine lange Systemlebensdauer. Stellen Sie sicher, dass der Gewindeeingriff des Gewindes M10 x 1 15 mm nicht überschreitet, um ein Verklemmen oder eine mechanische Verformung zu verhindern. Verwenden Sie für alle Innengewinde der Maschine eine Toleranzklasse, die zum Gewinde des Sondenkörpers passt. Ziehen Sie den Miniatur-Koaxialsteckverbinder ClickLoc beim Anschluss an das Verlängerungskabel nur handfest an. Verlegen Sie das Koaxialkabel nicht in der Nähe von Hochspannungsleitungen oder scharfen mechanischen Kanten und beachten Sie die Empfehlungen für den minimalen Biegeradius, um Änderungen der Impedanz zu verhindern. Überprüfen Sie bei Verwendung in explosionsgefährdeten Bereichen, ob die Installation den in den CSA-, ATEX- oder IECEx-Zertifizierungsrichtlinien festgelegten Schaltplänen für eigensichere Verdrahtung entspricht.
Diese Konfiguration der Messsonde entspricht den relevanten Industriestandards für die Überwachung des Maschinenzustands und den Einsatz in explosionsgefährdeten Bereichen. Die zertifizierte Konformität umfasst:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-06-50-02-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 240g
Abmessungen: 150 mm x 150 mm x 30 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
330103-00-06-50-02-05 spezifiziert eine metrisch mit Gewinde versehene 3300-XL-8-mm-Näherungssonde mit einer gewindefreien Länge von 0 mm und einer Gesamtlänge des Gehäuses von 60 mm. Sie verfügt über ein 5,0 Meter langes Standard-Koaxialkabel mit einem Miniatur-Koaxialstecker ClickLoc und ist gemäß den CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche zertifiziert. Diese berührungslose Wirbelstrom-Wegsonde wird in Maschinenschutzsystemen zur Überwachung von Radialschwingungen, Wellenposition und axialer Bewegung in kritischen rotierenden Maschinen eingesetzt.
Im Gegensatz zur Serie 330104, die eine Armierung aus Edelstahlrohr umfasst, bietet die Konfiguration 330103 einen nicht armierten Standardkabelmantel mit einem maximalen Außendurchmesser von 3,68 mm. Die Option mit einer Gesamtlänge von 5,0 Metern ist für den direkten Anschluss an einen 5-Meter-Proximitor-Sensor kalibriert und macht ein Zwischenverlängerungskabel überflüssig. Dadurch werden Steckerverbindungen minimiert und die Signalkomplexität in beengten Installationswegen reduziert.
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-06-50-02-05 | 3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, ohne Armierung |
| A – Gewindefreie Länge | 00 | 0 mm (vollständig mit Gewinde versehen) |
| B – Gesamte Gehäuselänge | 06 | Gehäuselänge 60 mm |
| C – Gesamtlänge | 50 | Gesamtlänge der Sonde |
| D – Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialsteckverbinder ClickLoc, Standardkabel |
| E – Behördliche Zulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen |
| Hersteller | Bently Nevada (Baker Hughes) |
| Bently Nevada (Baker Hughes) | 330103-00-06-50-02-05 |
| Artikelnummer / Modell | Produktserie |
| 3300 XL 8-mm-Näherungsmesssystem | Durchmesser der Sondenspitze |
| 8,0 mm (0,31 Zoll) | Gewindetyp |
| M10 x 1 (metrisch) | Gewindefreie Länge |
| 0 mm | Gehäuselänge |
| 60 mm | Gesamtlänge der Sonde |
| 5,0 Meter (16,4 Fuß) | Steckverbindertyp |
| Miniatur-Koaxialstecker ClickLoc, Stecker | Kabeltyp |
| 75-Ohm-Standardkoaxialkabel (nicht armiert) | Kabelaußendurchmesser |
| 3,68 mm (0,145 Zoll) | Betriebstemperatur (Sonde) |
| -52 °C bis +177 °C (-62 °F bis +350 °F) | Differenzdruckdichtung |
| Zur Abdichtung des Differenzdrucks zwischen der Sondenspitze und dem Gehäuse ausgelegt | Typische Systemgenauigkeit |
| 0,2 mm (80 mil) Linearbereich, Empfindlichkeit 7,87 V/mm (200 mV/mil) | Empfohlenes Anzugsdrehmoment |
| Handfest für ClickLoc-Steckverbinder | Zulassungen |
| CSA, ATEX, IECEx (Option 05) | 0,24 kg |
| Abmessungen | 150 mm x 150 mm x 30 mm (H x B x T) |
Eine ordnungsgemäße mechanische Installation gewährleistet die Signalintegrität und eine lange Systemlebensdauer. Stellen Sie sicher, dass der Gewindeeingriff des Gewindes M10 x 1 15 mm nicht überschreitet, um ein Verklemmen oder eine mechanische Verformung zu verhindern. Verwenden Sie für alle Innengewinde der Maschine eine Toleranzklasse, die zum Gewinde des Sondenkörpers passt. Ziehen Sie den Miniatur-Koaxialsteckverbinder ClickLoc beim Anschluss an das Verlängerungskabel nur handfest an. Verlegen Sie das Koaxialkabel nicht in der Nähe von Hochspannungsleitungen oder scharfen mechanischen Kanten und beachten Sie die Empfehlungen für den minimalen Biegeradius, um Änderungen der Impedanz zu verhindern. Überprüfen Sie bei Verwendung in explosionsgefährdeten Bereichen, ob die Installation den in den CSA-, ATEX- oder IECEx-Zertifizierungsrichtlinien festgelegten Schaltplänen für eigensichere Verdrahtung entspricht.
Diese Konfiguration der Messsonde entspricht den relevanten Industriestandards für die Überwachung des Maschinenzustands und den Einsatz in explosionsgefährdeten Bereichen. Die zertifizierte Konformität umfasst:
