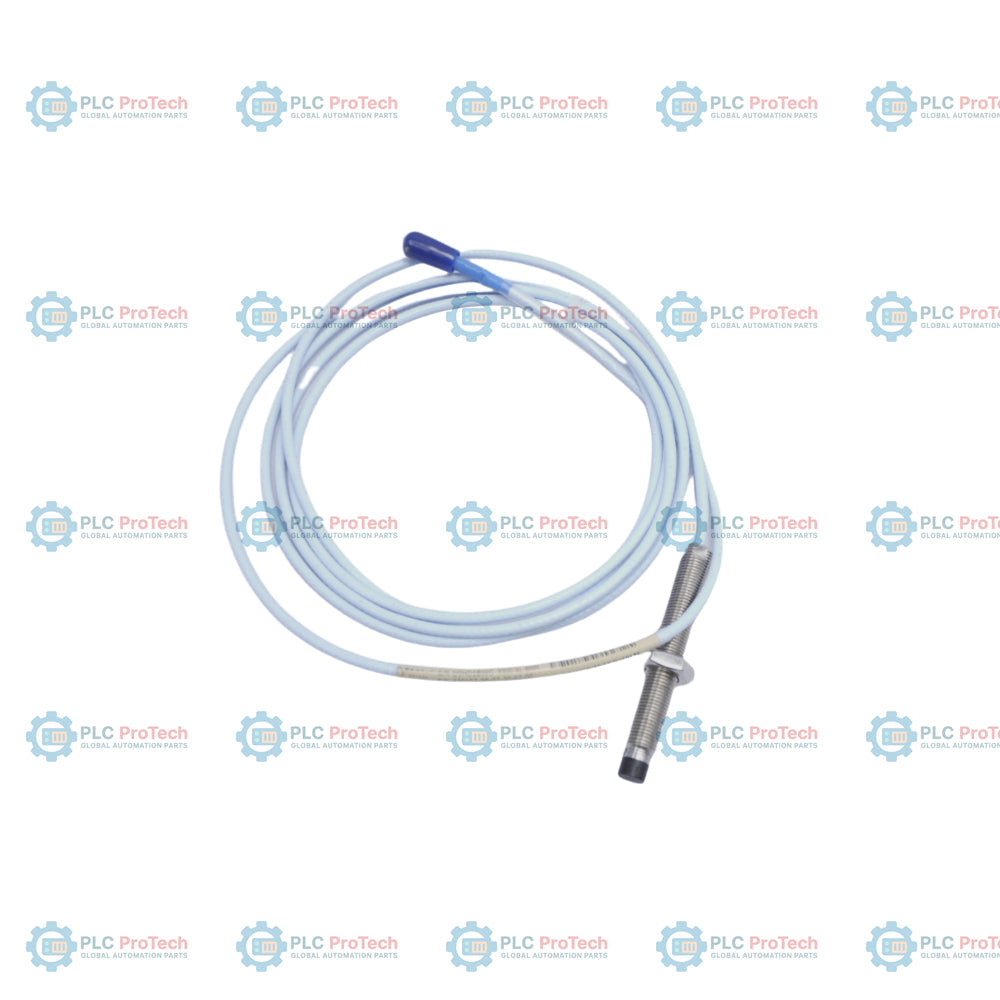

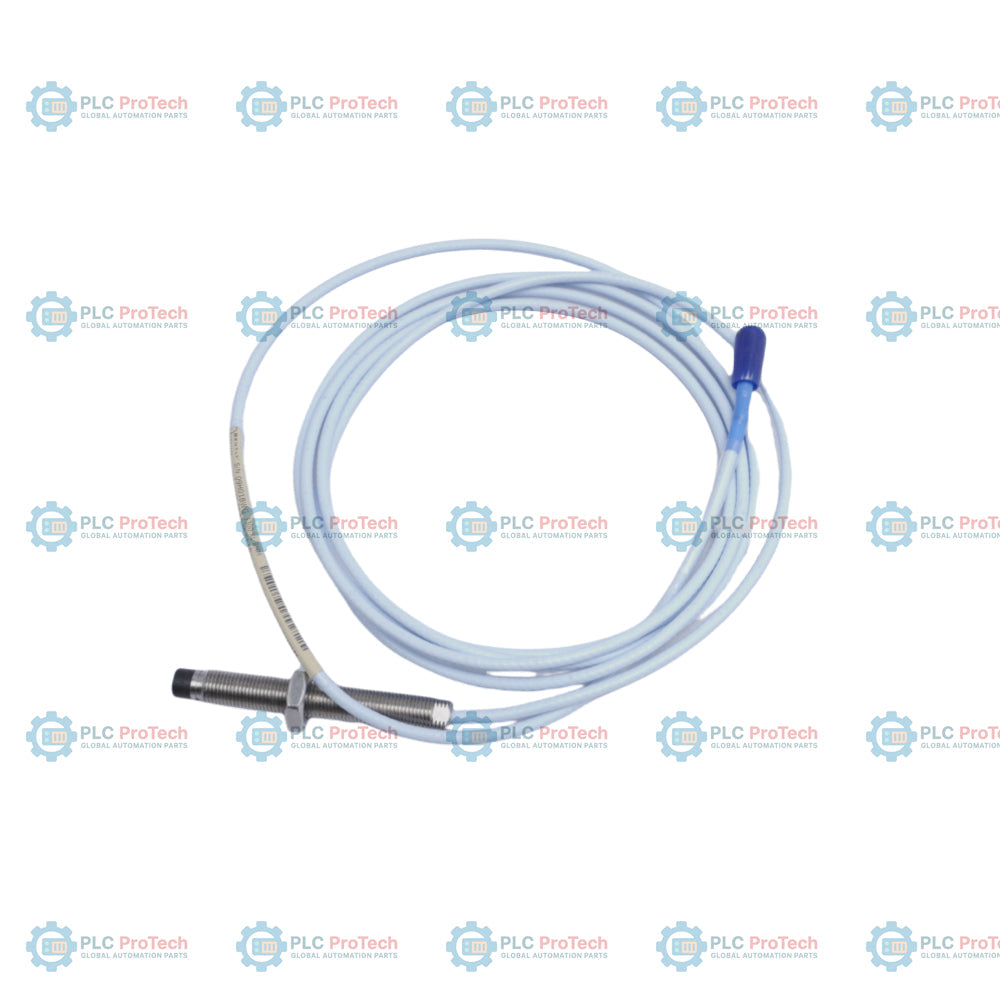

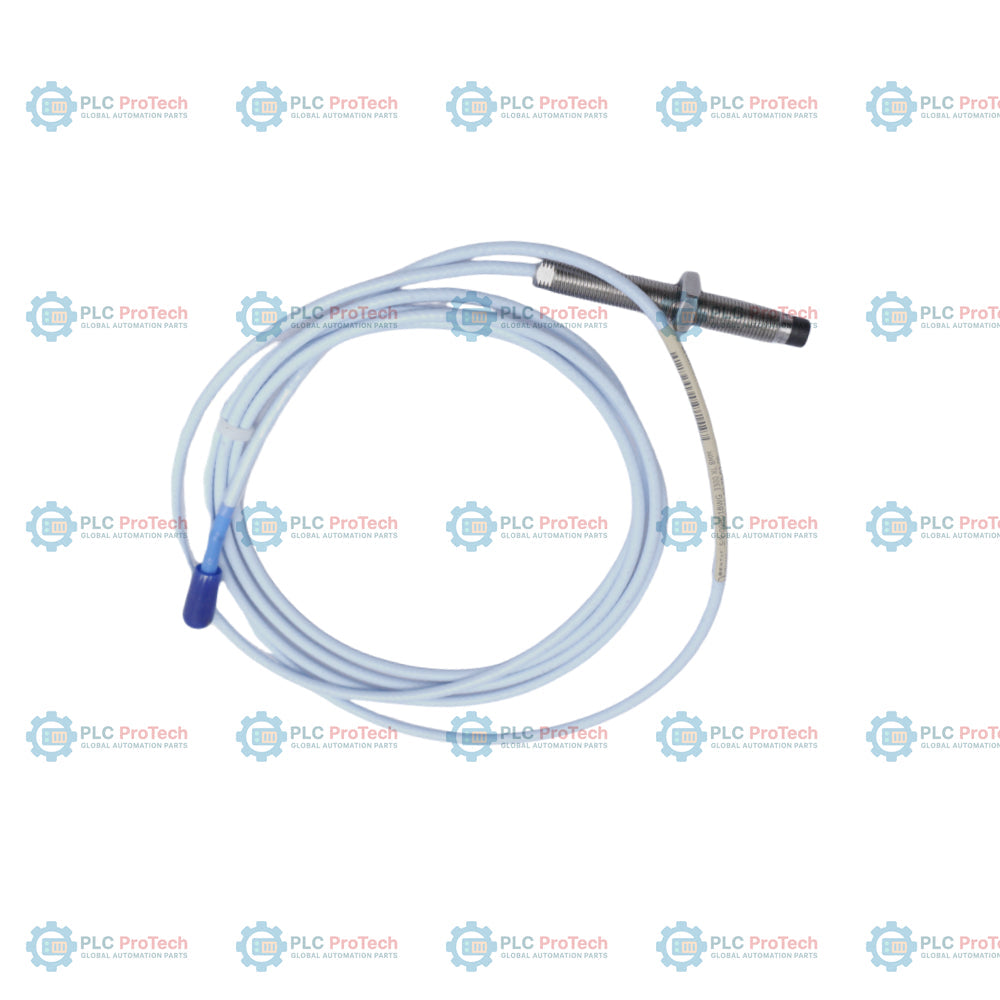

Bently Nevada 330103-00-07-20-02-00 3300 XL 8-mm-Näherungssonde

Beschreibung

Option 00 (0 mm gewindefreie Länge), Option 07 (70 mm Gehäuselänge) und Option 20 (2,0 Meter Gesamtlänge) kennzeichnen diese metrische Konfiguration der 330103-00-07-20-02-00 Näherungssonde. Dieser berührungslose Wirbelstrom-Wegsensor wird mit einem 3300 XL Proximitor-Sensor und einem Verlängerungskabel kombiniert, um statische und dynamische Wellenbewegungen zur Zustandsüberwachung rotierender Maschinen zu erfassen. Er verfügt über ein M10 x 1 metrisches Gewinde an einem vollständig mit Gewinde versehenen 70-mm-Gehäuse und ermöglicht eine stabile physische Befestigung direkt in Maschinengehäusen ohne einen gewindefreien Versatzbereich.

Im Gegensatz zu entsprechenden Varianten des Typs 330104, die über eine Edelstahlarmierung am Anschlusskabel verfügen, arbeitet diese Sonde 330103 mit einem standardmäßigen, nicht armierten 75-Ohm-Koaxialkabel mit einem Außendurchmesser von 3,68 mm, was die Verlegung durch enge Kabelkanäle oder standardmäßige Schutzschläuche erleichtert. Der Miniatur-KlickLoc-Koaxialsteckverbinder (Option 02) bietet eine standardmäßige Koaxialverbindung ohne vorinstallierten Steckerschutz. Da diese Variante für behördliche Zulassungen Option 00 verwendet, ist sie für Installationen vorgesehen, bei denen auf Sondenebene keine spezifischen internationalen Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind, wodurch die Beschaffung für standardmäßige industrielle Umgebungen vereinfacht wird.

Merkmale

• M10 x 1 metrisches Gewinde: Ermöglicht die direkte Installation in Maschinengehäusen mit metrischem Gewinde und einer standardmäßigen 10-mm-Sechskant-Schlüsselweite.
• Option 00 Gewindefreie Länge: Die vollständig mit Gewinde versehene Ausführung mit 0 mm gewindefreiem Versatz ermöglicht einen tiefen Eingriff in das Gehäusegewinde.
• Option 07 Gehäuselänge: Die standardmäßige metrische Gehäuselänge von 70 mm ermöglicht eine zuverlässige physische Reichweite im Inneren industrieller Lagergehäuse.
• Option 20 Gesamtkabellänge: Das integrierte, 2,0 Meter (6,6 Fuß) lange flexible Koaxialkabel ermöglicht die direkte Verlegung zu Verlängerungskabeln oder lokalen Anschlussklemmen.
• Option 02 ClickLoc-Steckverbinder: Der miniature, vergoldete Koaxialsteckverbinder sorgt beim Verriegeln für eine sichere haptische Rückmeldung, ohne das Volumen eines Steckerschutzes.
• Spitzendurchmesser 8 mm: Optimiert das Erfassungsfeld für Standard-Messabstände bei der Maschinenüberwachung, ohne mechanische Beeinträchtigungen.

Anwendungen

Diese metrische Wegsonde 3300 XL wird in schweren rotierenden Maschinen eingesetzt, um axiale Position, radiale Schwingungen und Drehzahl zu überwachen. Typische Anwendungsbereiche sind:

• Überwachung von Lagergehäusen für Dampf- und Gasturbinen.
• Überwachung der Wellenschwingungen von Zentrifugalkompressoren.
• Messung der Wellenverschiebung von Getrieben und Kühlturmventilatoren.
• Überprüfung der Wellenausrichtung von Wasserkraftgeneratoren.
• Allgemeine Maschinenschutzsysteme mit Schwingungsmonitoren der Serie 3500.

Bestellinformationen

Technische Spezifikationen

Montagerichtlinien

Für eine korrekte Montage und präzise Messergebnisse mit dem 3300 XL 8-mm-Näherungssondensystem sind die folgenden Richtlinien einzuhalten:

• Stellen Sie vor dem Einschrauben sicher, dass das Montagegewinde der Sonde mit dem Gehäusegewinde (M10 x 1) übereinstimmt.
• Die maximale Eingriffslänge des Gewindes im metrischen Gehäuse darf 15 mm nicht überschreiten, um ein mögliches Verklemmen des Gewindes zu vermeiden.
• Um Signalstörungen zu vermeiden, halten Sie um die Sondenspitze herum einen mechanischen Mindestabstand von 10 mm (0,4 Zoll) zu benachbarten Metallstrukturen ein.
• Ziehen Sie den ClickLoc-Koaxialstecker von Hand fest, bis ein hör- und fühlbares „Klick“ bestätigt wird. Verwenden Sie keine Zange an goldenen „Klick“-Steckern.
• Führen Sie das standardmäßige, nicht armierte 3,68-mm-Koaxialkabel durch einen separaten Kabelkanal oder eine Schutzrinne, um es vor mechanischem Verschleiß oder scharfen Kanten zu schützen.
