Beschreibung

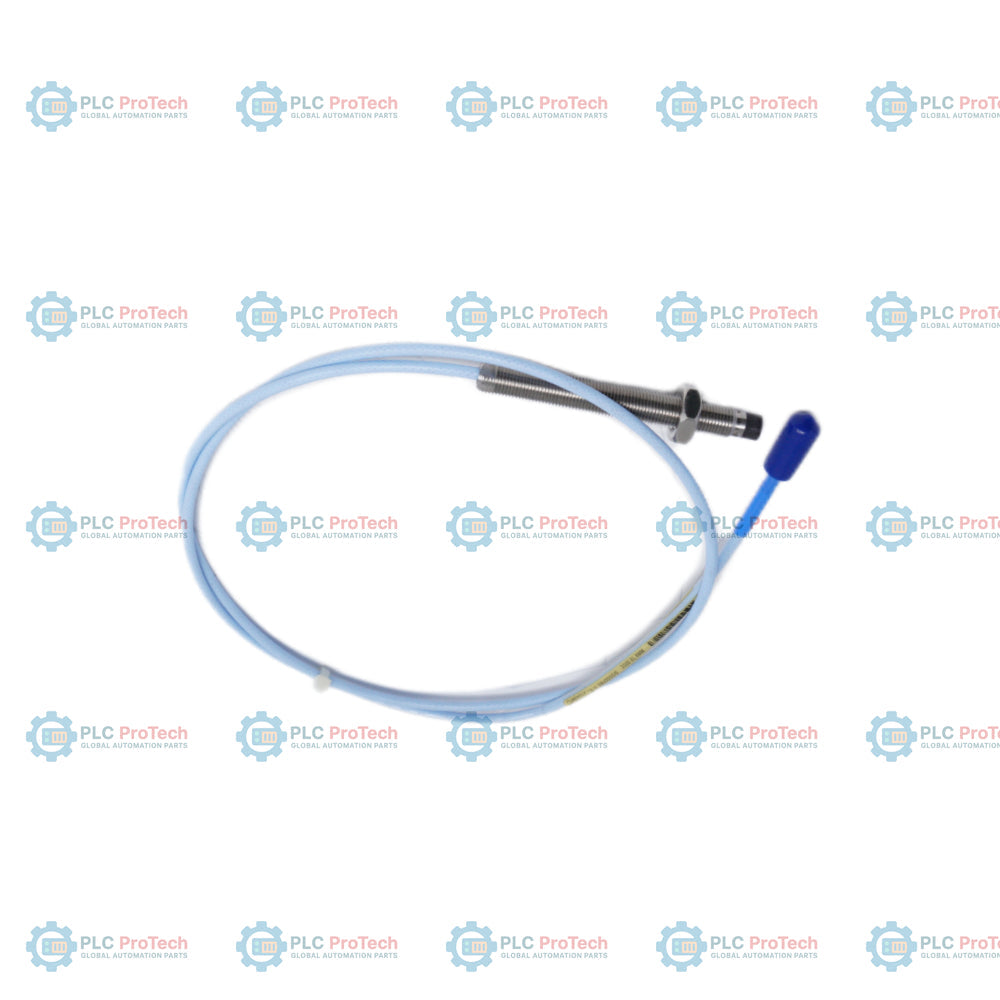

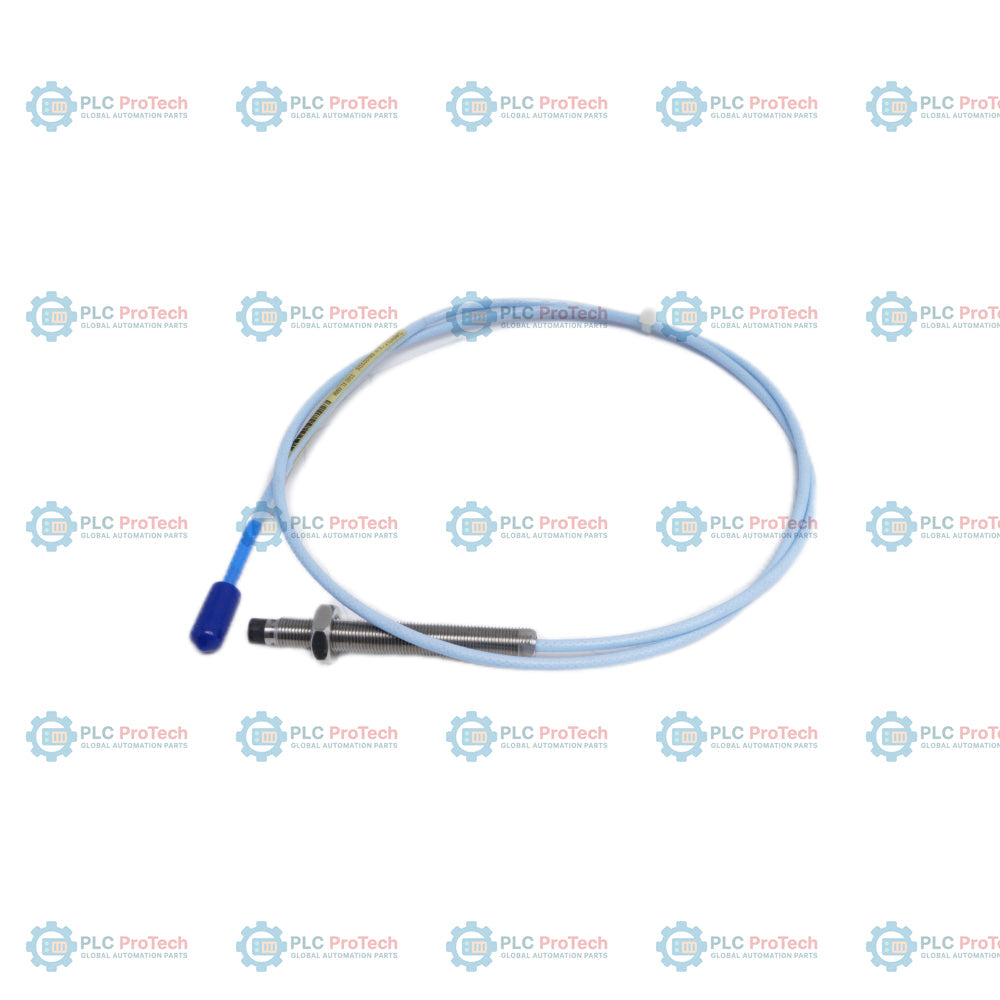

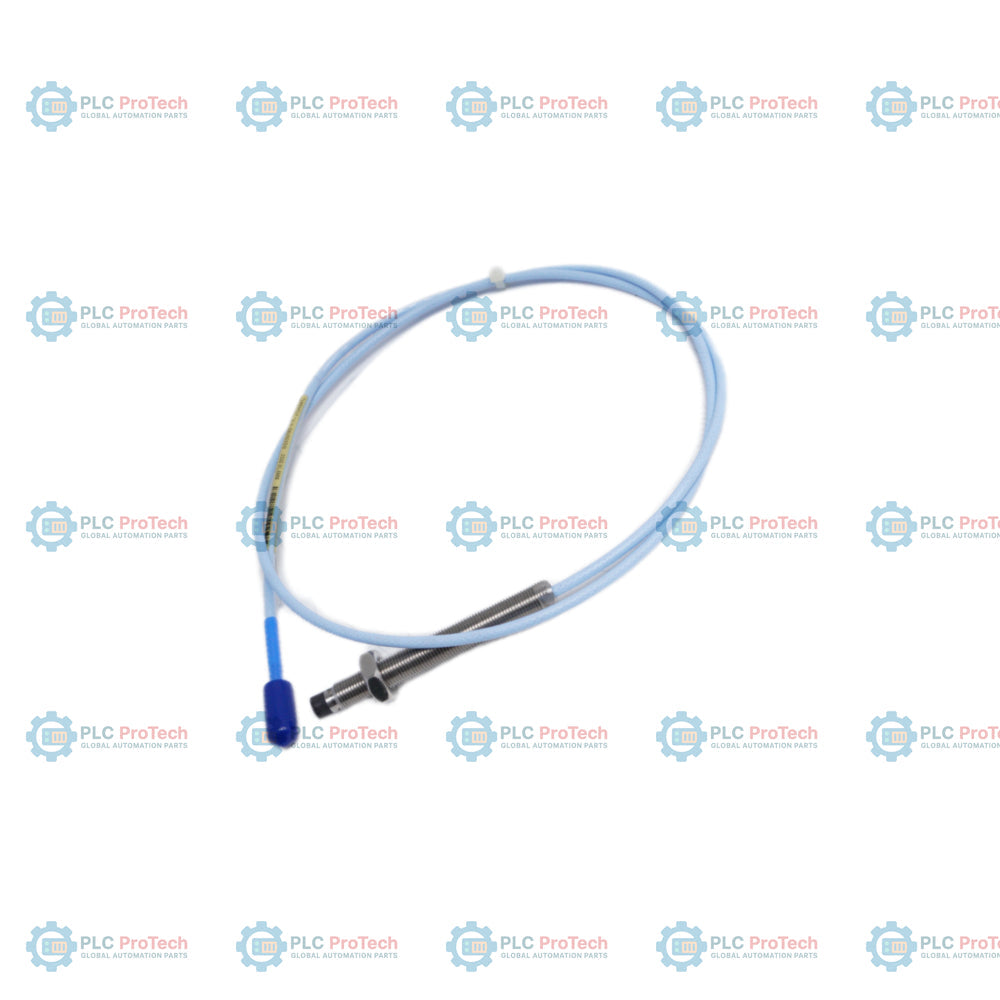

Option 00 (ungewindete Länge 0 mm), Option 08 (gesamte Gehäuselänge 80 mm), Option 10 (Gesamtlänge 1,0 m) und Option 02 (Standardkoaxialkabel mit Miniaturstecker ClickLoc) definieren diese metrisch gewindete Konfiguration der 3300 XL 8-mm-Näherungssonde – 330103-00-08-10-02-00. Diese unarmierte Sonde mit M10-x-1-Gewinde ermöglicht bei Verwendung mit einem passenden 3300-XL-Proximitor-Sensor und Verlängerungskabel die berührungslose Messung von Wellenvibrationen und Position. Für diese Konfiguration sind keine Zulassungen von Behörden für explosionsgefährdete Bereiche erforderlich (Option 00), wodurch sie sich ideal für Standardindustrieumgebungen eignet.

Im Gegensatz zu armierten Varianten (z. B. der Serie 330104) oder Konfigurationen mit einem Steckerschutz (Option 01) bietet die Serie 330103 mit Option 02 eine leichtere, flexible Standardkabelführung mit einem offenen Miniatur-Koaxialstecker ClickLoc. Diese spezifische Konfiguration verfügt über ein vollständig mit Gewinde versehenes metrisches Messinggehäuse mit einer Länge von 80 mm und einer ungewindeten Länge von null, wodurch ein maximaler Gewindeeingriff in tief geschnittenen Maschinengehäusen oder Halterungen möglich ist.

Merkmale

• Metrische Gewindekonfiguration M10 x 1 zur direkten Installation in metrisch geschnittenen Maschinengehäusen.
• Gehäuselänge von 80 mm mit einem ungewindeten Abschnitt von 0 mm für maximalen Gewindeeingriff.
• Standardmäßige Länge des unarmierten Koaxialkabels: 1,0 Meter (3,3 Fuß).
• Miniatur-Koaxialstecker ClickLoc (Stecker) für sichere, vergoldete und verriegelbare Verbindungen.
• Standard-Kabelmantel aus FEP mit Beständigkeit gegenüber korrosiven Industrieflüssigkeiten.
• Wirbelstrom-Messtechnik zur berührungslosen Erfassung von Weg und Vibrationen.
• Vollständig austauschbar mit älteren Nicht-XL-Systemkomponenten der Serie 3300 für 5 mm und 8 mm.

Anwendungen

• Überwachung von Gleitlagern in Turbomaschinen
• Messung von Wellenvibrationen und axialer Position bei Dampf- und Gasturbinen
• Überwachung von Vibrationen an Kompressoren, Pumpen und Industrieventilatoren
• Überwachung der Wellenausdehnung und Exzentrizität von Wasserkraftgeneratoren
• Überwachung der Wellenbewegung und des mechanischen Verschleißes von Getrieben

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Das Sondenkabel ist mit einem koaxialen ClickLoc-Stecker in Miniaturausführung mit Steckeranschluss versehen. Dieser Stecker wird direkt mit dem koaxialen Buchsenstecker eines standardmäßigen 3300 XL-Verlängerungskabels verbunden (oder direkt mit einem 1,0-Meter-Proximitor-Sensor, wenn er als 1-Meter-System verwendet wird).

Installationsrichtlinien

• Gewindeeingriff: Die maximale Länge des Gewindeeingriffs für M10 x 1-Gewinde beträgt 15 mm. Stellen Sie sicher, dass die Innengewinde des Gehäuses diesen Grenzwert nicht überschreiten, um ein Verklemmen zu verhindern.
• Anzugsdrehmoment der Sicherungsmutter: Befestigen Sie das Sondengehäuse mit der standardmäßigen Sicherungsmutter M10 x 1 mit Bohrungen für Sicherungsdraht. Überschreiten Sie bei der Montage des Gehäuses nicht die empfohlenen Drehmomentwerte.
• Kabelführung: Beachten Sie für das standardmäßige FEP-Kabel den minimalen Biegeradius von 25,4 mm (1,0 Zoll). Verlegen Sie das Kabel nicht neben Hochspannungsleitungen oder Wärmequellen mit übermäßiger Hitze.
• Steckerisolierung: Verwenden Sie Steckerschutzvorrichtungen oder selbstverschweißendes Silikonband (z. B. Teilenummer 03200006), wenn Stecker Industrieflüssigkeiten oder hoher Feuchtigkeit ausgesetzt sind.

Konformität und Zertifizierungen

Diese Produktkonfiguration (Option 00) ist für standardmäßige industrielle Anwendungen vorgesehen, bei denen keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind. Sie erfüllt grundlegende Anforderungen an die elektrische und fertigungstechnische Konformität, einschließlich RoHS.
