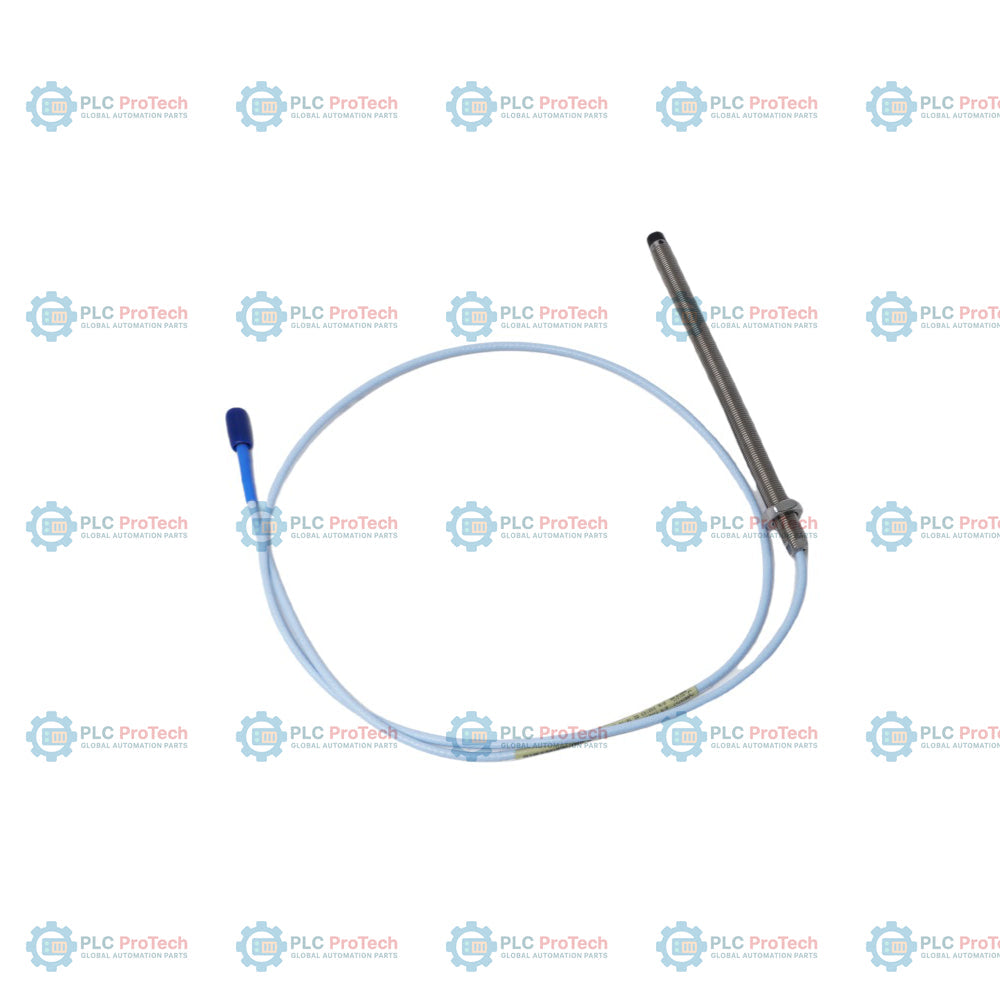

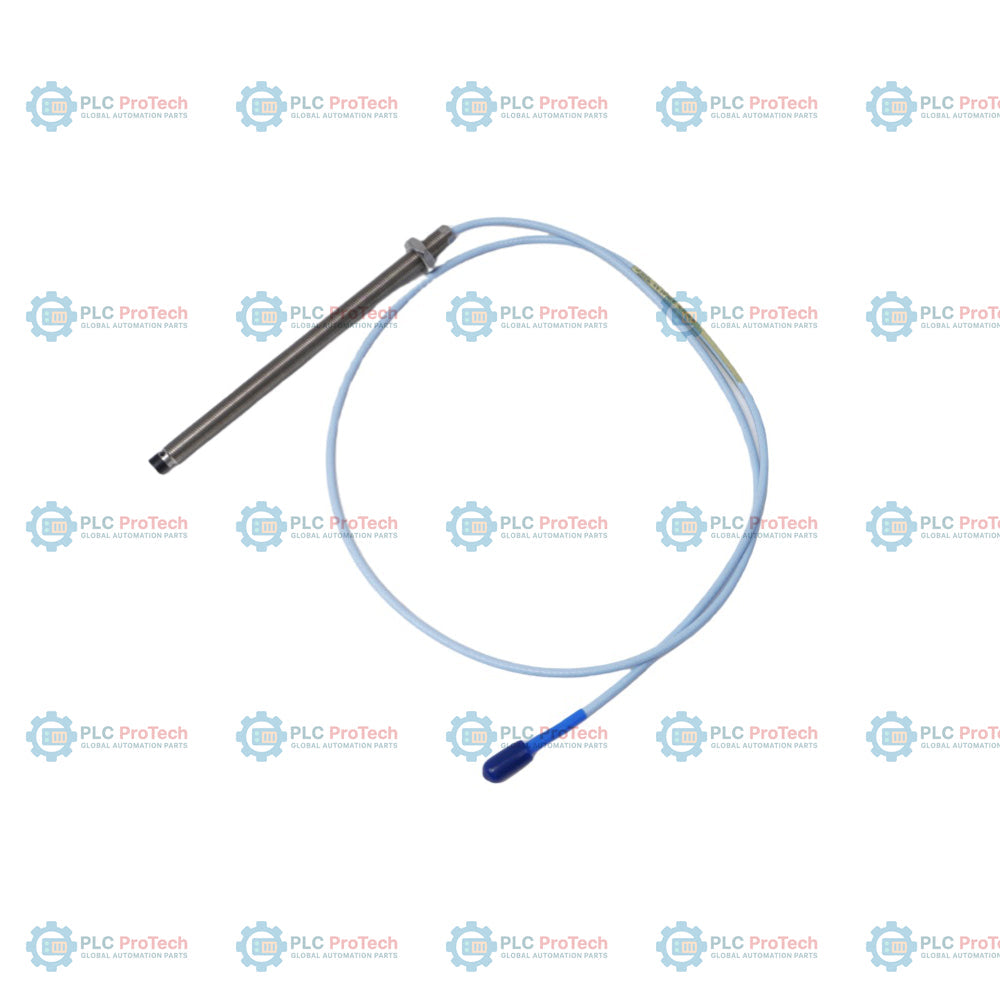

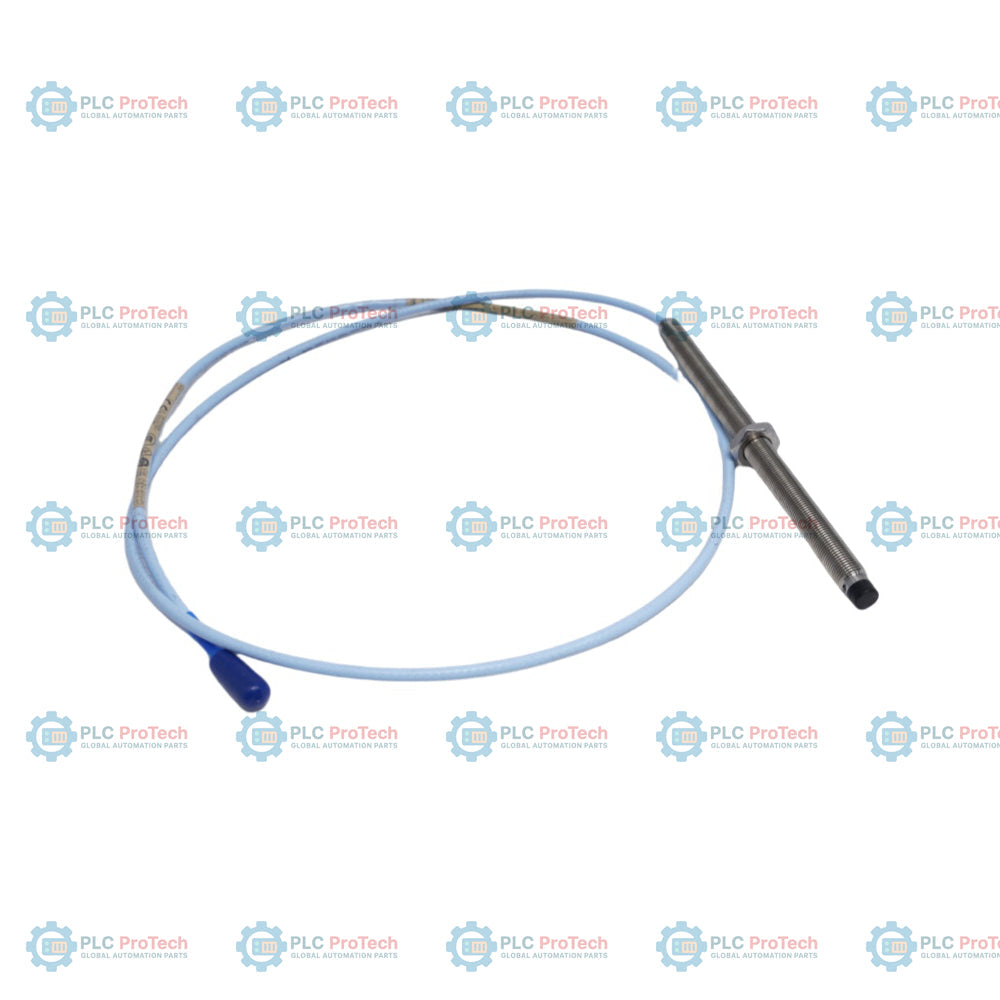

330103-00-16-10-02-00: 3300 XL 8 mm Näherungssonde, Gewinde M10 x 1, Option 00 vollständig mit Gewinde versehen (0 mm gewindelose Länge), Option 02 Miniatur-Koaxialstecker ClickLoc mit Standardkabel und Option 00 Standardkonfiguration ohne Zulassungen für explosionsgefährdete Bereiche.
Diese Messsonde ist Teil des 3300 XL 8 mm Näherungswandlersystems und misst Wellenschwingungen, Position und Drehzahl an industriellen rotierenden Maschinen. Sie arbeitet nach dem Wirbelstromprinzip und erfasst statische und dynamische Abstandsänderungen zwischen der Sondenspitze und der Zielwelle. Im Gegensatz zu standardmäßigen Sonden mit 3/8-24-Gewinde entspricht die metrische Gewindekonfiguration M10 x 1 des Modells 330103 den metrischen Maschinengehäusen und Halterungen, sodass keine Gewindeadapter erforderlich sind. Diese spezielle Sonde verfügt über eine Gehäuselänge von 160 mm, eine Gesamtlänge von 1,0 Meter sowie ein standardmäßiges FEP-isoliertes Triaxialkabel mit einem Miniatur-ClickLoc-Koaxialstecker ohne Steckerschutz.
Wird häufig in Umgebungen mit rotierenden Maschinen der Schwerindustrie eingesetzt, darunter Energieerzeugung, Öl und Gas, Petrochemie sowie Fertigung. Diese Sonde mit rückseitiger oder vorderseitiger Montage wird an Turbokompressoren, Dampfturbinen, Gasturbinen, Pumpen, Generatoren und Elektromotoren zur Überwachung von Radialschwingungen, axialer Schubposition und Drehzahlmessungen verwendet.
| Optionssegment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-16-10-02-00 | 3300 XL 8-mm-Metrik-Näherungssonde, Gewinde M10 x 1, ohne Armierung |
| A – Option für gewindelose Länge | 00 | 0 mm gewindelose Länge (vollständig mit Gewinde versehen) |
| B – Option für Gesamtlänge des Gehäuses | 16 | 160 mm Gesamtlänge des Gehäuses |
| C – Option für Gesamtlänge | 10 | 1,0 Meter (3,3 Fuß) Gesamtlänge |
| D – Option für Steckverbinder- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 00 | Nicht erforderlich / Keine behördlichen Zulassungen |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330103-00-16-10-02-00 |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Gehäusematerial | Edelstahl AISI 303 oder 304 (SST) |
| Gewindegröße | Metrisches Gewinde M10 x 1 |
| Gewindelose Gehäuselänge | 0 mm |
| Gesamtlänge des Gehäuses | 160 mm |
| Gesamtlänge der Sonde | 1,0 Meter (3,3 Fuß) |
| Kabelaufbau | 75-Ohm-Triaxial-Sondenkabel mit Isolierung aus Fluorethylenpropylen (FEP) |
| Steckverbindertyp | Miniatur-Koaxialstecker ClickLoc, Stecker |
| Linearer Bereich | 2,0 mm (80 mil), beginnend etwa 0,25 mm (10 mil) vom Ziel |
| Inkrementeller Skalierungsfaktor (ISF) | 7,87 V/mm (200 mV/mil) +/- 5 % (mit einem Standardsystem mit 5 m oder 1 m) |
| Frequenzgang | 0 bis 10 kHz; +0, -3 dB bei bis zu 305 Metern (1000 Fuß) Feldverdrahtung |
| Zugfestigkeit | 330 N (75 lbf) maximal vom Sondengehäuse zur Sondenleitung; 270 N (60 lbf) maximal vom Steckverbinder zum Kabel |
| Mindestbiegeradius des Kabels | 25,4 mm (1,0 in) |
| Betriebstemperaturbereich | -52 °C bis 177 °C (-62 °F bis 350 °F) |
| Abmessungen | 180 mm x 180 mm x 30 mm (H x B x T) |
| Gewicht | 0,14 kg |
Stellen Sie sicher, dass das Montagehalterungs- oder Gehäusegewinde der metrischen Spezifikation M10 x 1 entspricht. Berechnen Sie vorab die erforderliche Einschraubtiefe, um eine Beschädigung der Spitze zu vermeiden. Ziehen Sie standardmäßige, vorwärts montierte Sonden-Gehäuse mit dem empfohlenen Drehmoment von 11,2 N-m (100 in-lbf) an. Halten Sie zum Schutz der Abschirmung des Triaxialkabels einen Mindestbiegeradius von 25,4 mm (1,0 in) ein. Verlegen Sie das Sondenkabel nicht in der Nähe von Hochspannungsleitungen und verwenden Sie eine abgeschirmte Feldverdrahtung zwischen dem Proximitor-Sensor und dem Überwachungsrack.
