Bently Nevada 330103-00-20-10-02-00 3300 XL metrische Näherungssonde

Beschreibung

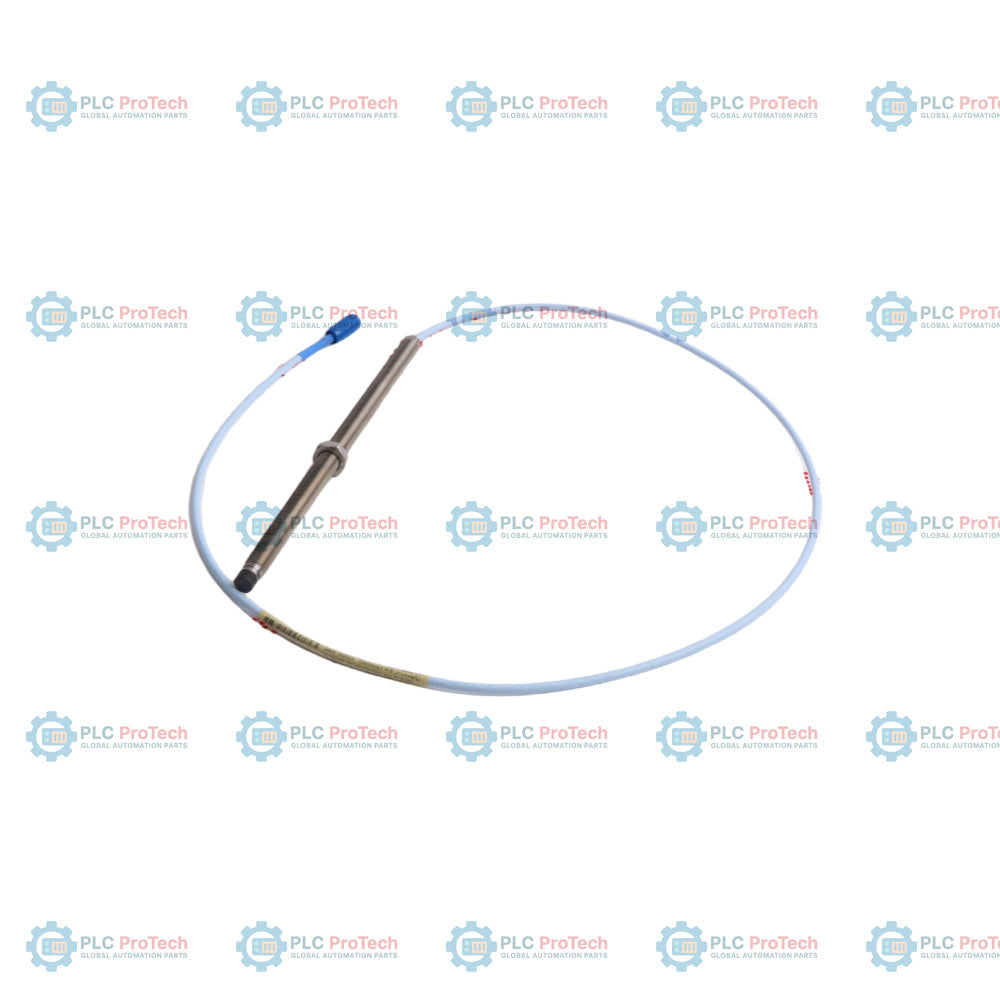

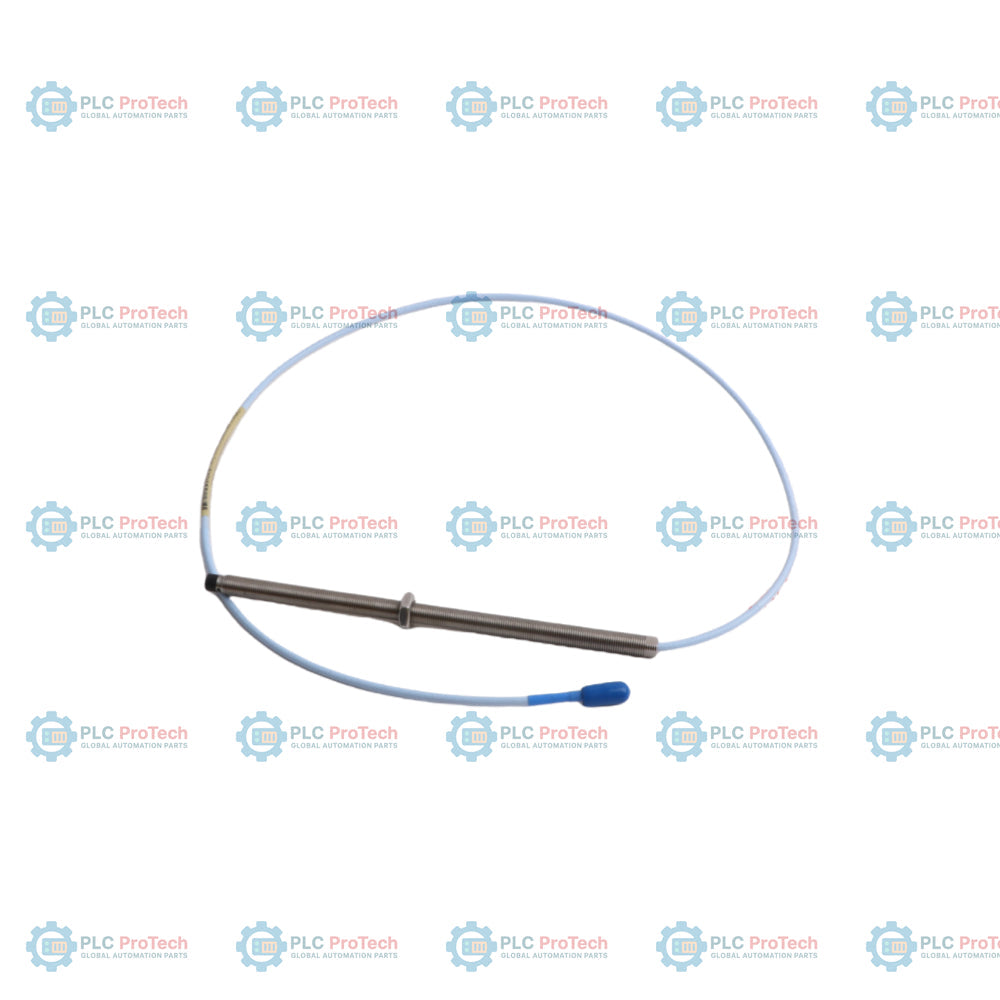

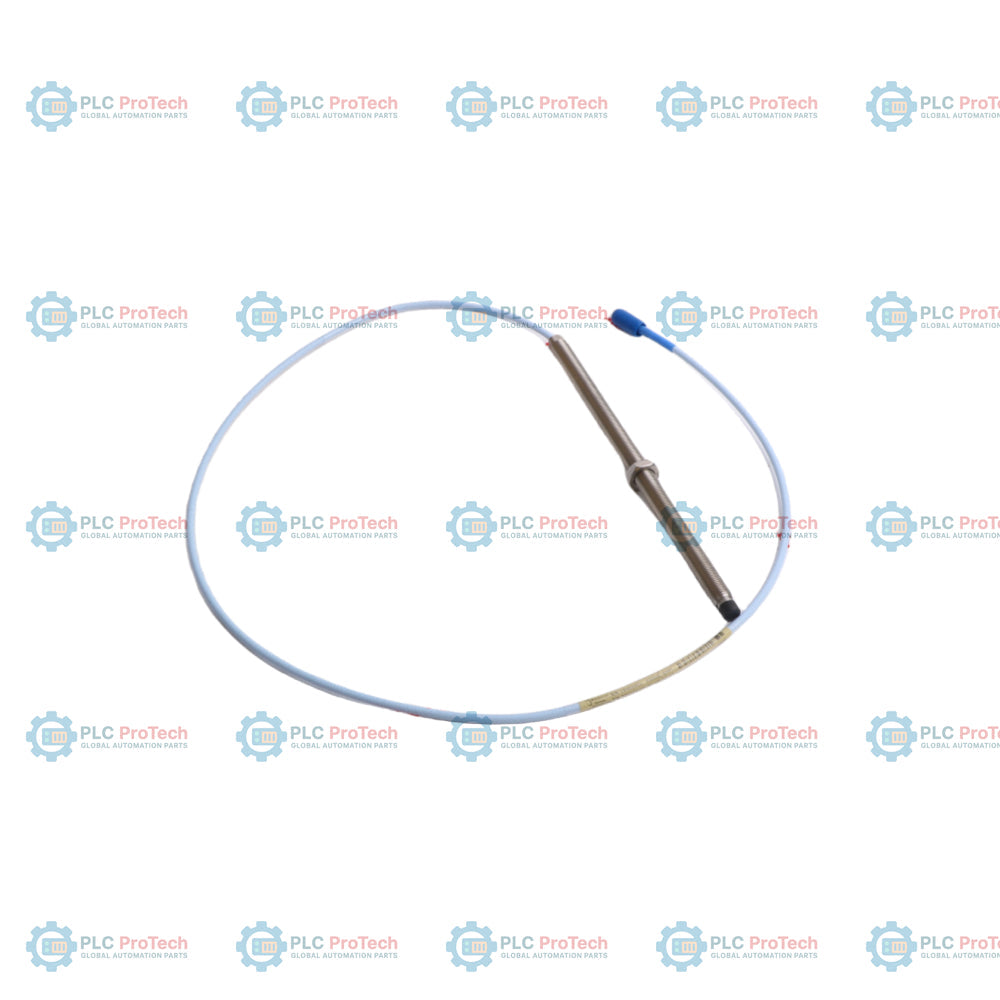

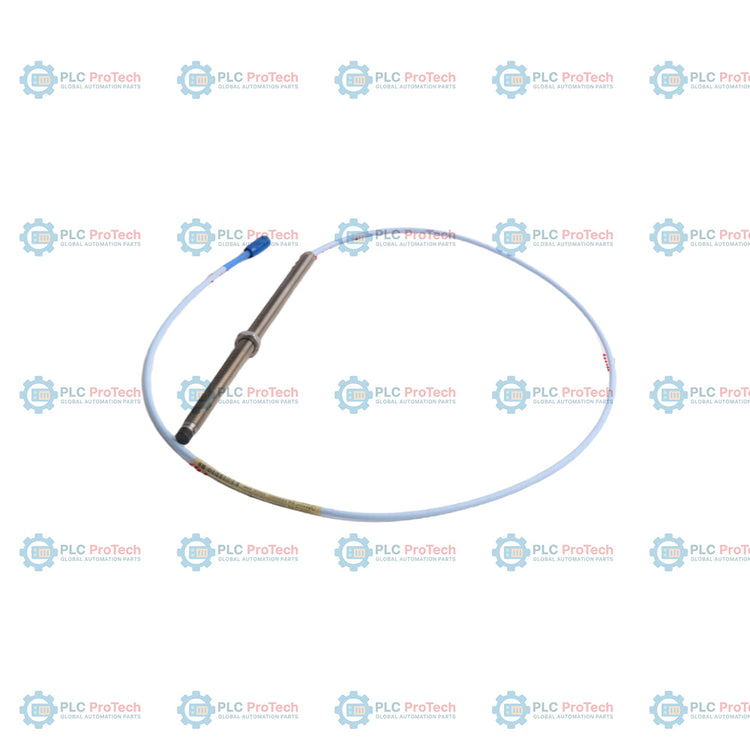

330103-00-20-10-02-00 spezifiziert eine metrische 3300 XL 8-mm-Näherungssonde mit M10 x 1-Gewinde und ohne Armierung, konfiguriert mit einer Länge ohne Gewinde von 0 mm (Option 00) und einer gesamten Gehäuselänge von 20 mm (Option 20). Diese Konfiguration ist nicht armierte und umfasst eine Gesamtkabellänge von 1,0 Meter (Option 10), abgeschlossen mit einem Miniatur-Koaxialsteckverbinder ClickLoc an einem Standardkabel (Option 02), ohne Zulassungen für explosionsgefährdete Bereiche (Option 00). Die Sonde arbeitet als berührungsloser Wirbelstromsensor und erzeugt eine Ausgangsspannung, die proportional zum Abstand zwischen der Sondenspitze und der Zielwelle ist.

Diese metrische Variante bietet die mechanische Austauschbarkeit mit alternativen Gewindeausführungen und erhält gleichzeitig die gleiche elektrische Leistung innerhalb der gesamten 3300 XL-Messwandlerfamilie. Durch die Messung von Wellenschwingung und axialer Position ermöglicht die Sonde die vorausschauende Wartung und den Maschinenschutz an Maschinen mit Gleitlagern, Keyphasor-Referenzkonfigurationen und schnelllaufenden rotierenden Anlagen. Der Sondenspitzen-Durchmesser von 8 mm bietet eine robuste mechanische Struktur und eine dickere Einbettung der internen Spule in der Polyphenylensulfidspitze im Vergleich zu kleineren Sondenvarianten.

Merkmale

• Gewindehülse mit metrischem M10 x 1-Gewindeprofil und 0 mm Länge ohne Gewinde für maximalen Gewindekontakt.
• Nicht armierter, 1,0 Meter langer Standard-Koaxialkabel mit flexibler Ausführung für eine saubere Leitungsführung.
• Miniatur-Koaxialsteckverbinder ClickLoc mit vergoldeter Klickschnittstelle für stabile Signale.
• Spitzenmaterial aus Polyphenylensulfid, geeignet für Industrieflüssigkeiten, Schmieröle und chemische Einflüsse.
• Kompatibel mit standardmäßigen 3300 XL 5-Meter- und 9-Meter-Verlängerungskabeln und Proximitor-Sensoren.

Anwendungen

• Überwachung der radialen Wellenschwingung an Gleitlagern.
• Messung der axialen Rotorposition und des Axialschubs.
• Keyphasor-Referenz und Erfassung der Drehzahl.
• Diagnose von Turbomaschinen in der Stromerzeugung, Öl- und Gasindustrie sowie petrochemischen Raffination.

Bestellinformationen

E - Option für behördliche Zulassung

Installationsrichtlinien

• Schrauben Sie die Sonde in eine vorgebohrte Montagebohrung mit M10 x 1 Innengewinde im Maschinengehäuse.
• Die Gewindeeingriffslänge darf 15 mm nicht überschreiten, um ein Verklemmen des Gewindes während der Installation zu verhindern.
• Beachten Sie das maximale Nennmontagedrehmoment von 11.2 N-m (100 in-lbf) für Sonden mit Frontmontage.
• Stellen Sie den Sensorabstand mit einem Voltmeter ein, um die Ziel-Gleichspannung des zugehörigen Proximitor-Sensors zu überprüfen.
• Halten Sie während der Kabelinstallation und -verlegung den minimalen Kabelbiegeradius von 25.4 mm (1.0 in) ein.
• Schützen Sie den ClickLoc-Steckverbinder vor Schmutz, Öl und Feuchtigkeit, indem Sie das Kabel in einem geeigneten Kabelkanal verlegen.

Konformität und Zertifizierungen

• Richtlinie der Europäischen Gemeinschaft: EMV-Richtlinie 2014/30/EU
• EMV-Normen: EN 61000-6-2 (Störfestigkeit), EN 61000-6-4 (Störaussendungen) für industrielle Umgebungen
• Richtlinie der Europäischen Gemeinschaft: RoHS-Richtlinie 2011/65/EU
• China-RoHS-EFUP-Kennzeichnung: 15 Jahre gemäß SJ/T 11364-2024
• CE-konform
