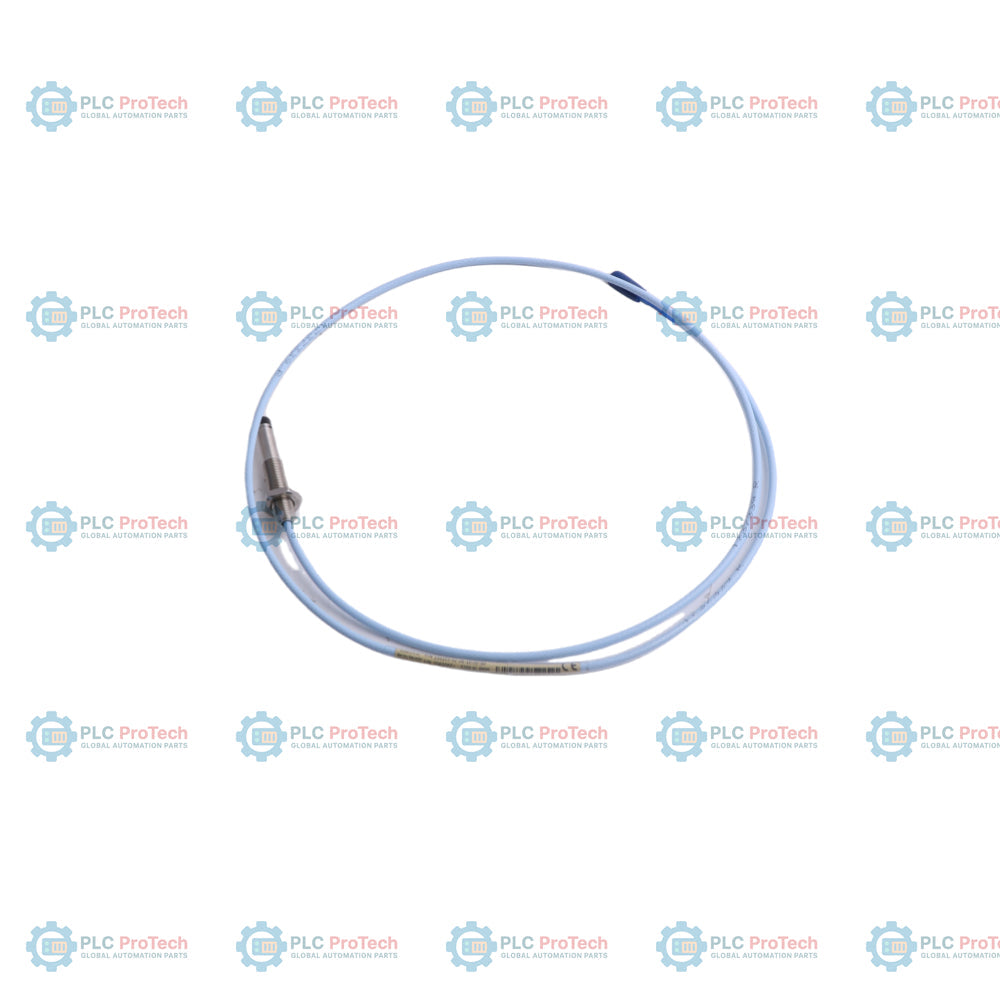

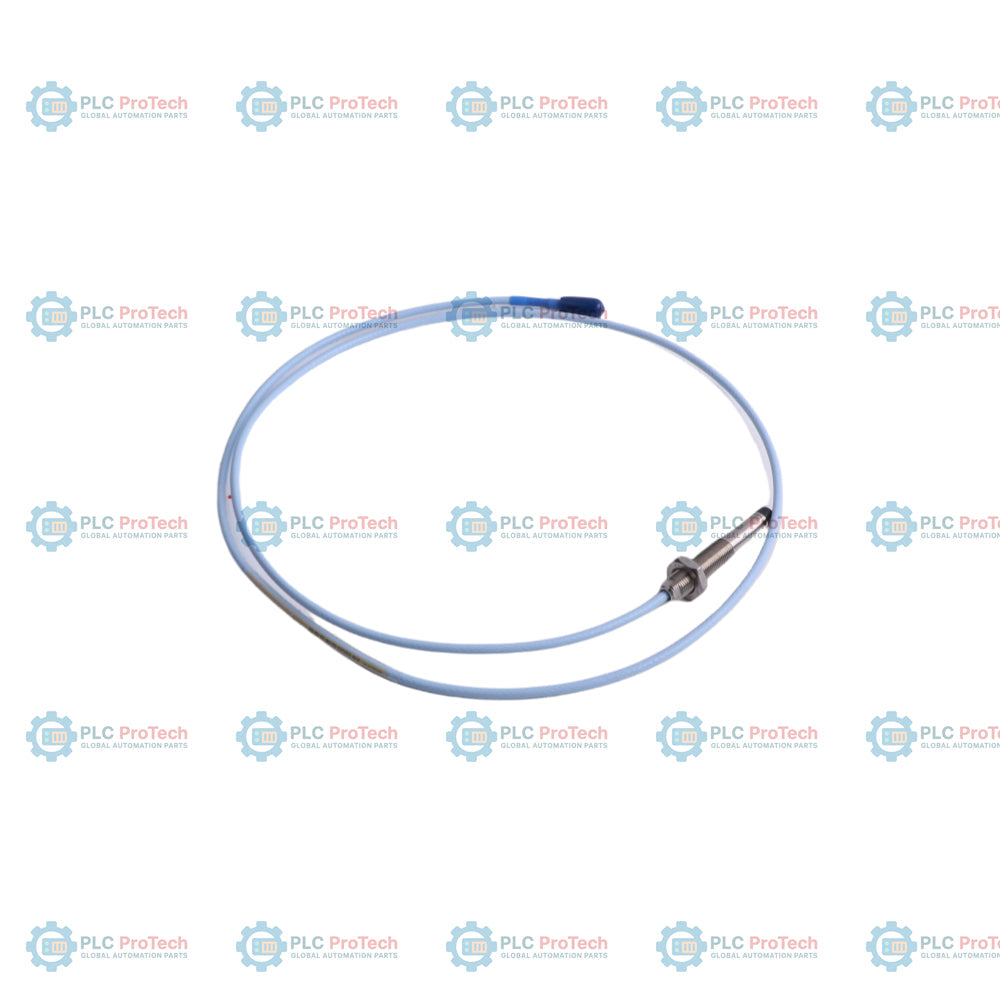

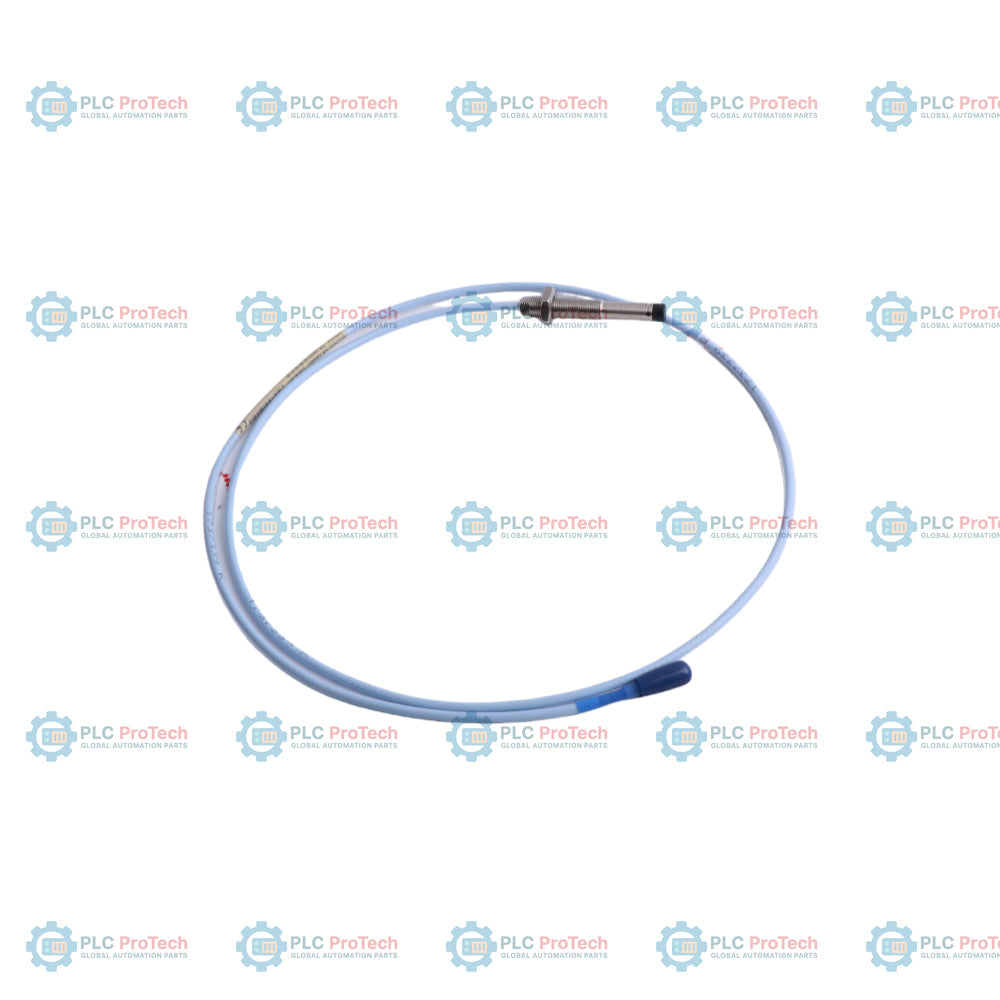

Bently Nevada 330103-02-06-10-02-00 3300 XL 8-mm-Näherungssonde

Beschreibung

Option 02 (20 mm gewindelose Länge) und Option 06 (60 mm Gesamtlänge des Gehäuses) legen diese metrische 3300 XL 8-mm-Näherungssondenkonfiguration fest - 330103-02-06-10-02-00, eine berührungslose Wirbelstrom-Näherungssonde mit metrischem M10 x 1-Gewinde ohne mechanische Armierung. Diese Konfiguration umfasst ein 1,0 Meter (3,3 Fuß) langes Standardkoaxialkabel mit einem koaxialen Miniatur-ClickLoc-Stecker und wird ohne behördliche Zulassungen geliefert (Option 00). Der Körper mit M10 x 1-Gewinde ermöglicht die direkte Kompatibilität mit metrischen Maschinenhalterungen und damit die physische Abstandsmessung von Zielwellen.

Diese spezielle metrische Variante unterscheidet sich von standardmäßigen Zollkonfigurationen (z. B. der Serie 330101 mit 3/8-24-UNF-Gewinde) oder armierten Konfigurationen (z. B. der Serie 330104). Sie arbeitet innerhalb des 3300 XL Transducersystems und wird mit einem 3300 XL Proximitor-Sensor und einem Standardverlängerungskabel kombiniert, um eine Gesamtsystemlänge von entweder 5,0 oder 9,0 Metern zu erreichen. Das nicht armierte 75-Ohm-triaxiale FEP-isolierte Sondenkabel hält beim Verlegen in engen Maschinengehäusen einen minimalen Biegeradius von 25,4 mm (1,0 Zoll) ein.

Merkmale

• Option 02 gibt eine gewindelose Länge von 20 mm vor, sodass 40 mm der Gehäuselänge mit Gewinde für den Montageeingriff verbleiben.
• Option 06 legt eine Gesamtlänge des Gehäuses von 60 mm bei einer nicht armierten Ausführung fest.
• Option 10 bietet eine Gesamtlänge des Sondenkabels von 1,0 Metern (3,3 Fuß).
• Der Steckertyp Option 02 verfügt über einen koaxialen Miniatur-ClickLoc-Stecker ohne Steckerschutz an einem Standardkabel.
• Option 00 gibt an, dass für diese Konfiguration keine behördlichen Zulassungen erforderlich sind.
• Das metrische Gewinde M10 x 1 entspricht den standardmäßigen metrischen mechanischen Spezifikationen.
• Die Sondenspitze aus Polyphenylensulfid (PPS) hält typischen industriellen Umgebungen stand.
• Ein 75-Ohm-triaxiales Kabel mit Isolierung aus Fluorethylenpropylen (FEP) unterstützt eine rauscharme Signalübertragung.

Anwendungen

Diese metrische Sonde wird zum Schutz von Industriemaschinen und zur Zustandsüberwachung eingesetzt. Typische Anwendungen umfassen:

• Überwachung radialer Schwingungen an schnelllaufenden rotierenden Wellen
• Messungen der Axialschubposition an Dampf- und Gasturbinen
• Exzentrizitätsmessungen an Generatorwellen
• Keyphasor-Referenz- und Drehzahlmessungen an Kompressoren und Pumpen
• Schwingungsüberwachung in petrochemischen Anlagen, Kraftwerken und Gasaufbereitungsanlagen

Bestellinformationen

Keine behördlichen Zulassungen erforderlich

Installationsrichtlinien

• Montagedrehmoment: Überschreiten Sie bei der Installation von standardmäßigen, vorwärts montierten M10 x 1-Sonden nicht das maximale Nenndrehmoment von 22,6 N-m (200 in-lbf). Das empfohlene Montagedrehmoment beträgt 7,5 N-m (66 in-lbf).
• Gewindeeingriff: Halten Sie den Gewindeeingriff bei M10 x 1-Gewinden innerhalb des Höchstmaßes von 15 mm, um ein Verklemmen zu vermeiden.
• Kabelführung: Stellen Sie sicher, dass das 75-Ohm-Triaxial-Koaxialkabel einen Biegeradius von mindestens 25,4 mm (1,0 Zoll) einhält, um physische oder elektrische Schäden am Leiter zu verhindern.
• Steckerschutz: Verwenden Sie einen Steckerschutz oder selbstverschweißendes Silikonband (nicht innerhalb des Maschinengehäuses), um das Eindringen von Feuchtigkeit oder Öl an der ClickLoc-Verbindungsstelle mit dem Verlängerungskabel zu verhindern.
• Spaltanpassung: Passen Sie den mechanischen Spalt mithilfe einer Fühlerlehre an oder messen Sie die Gleichspannung am Proximitor-Sensor (typischerweise auf nominal -10 Vdc eingestellt, entsprechend einem mechanischen Spalt von 1,27 mm bei AISI-4140-Stahl).
