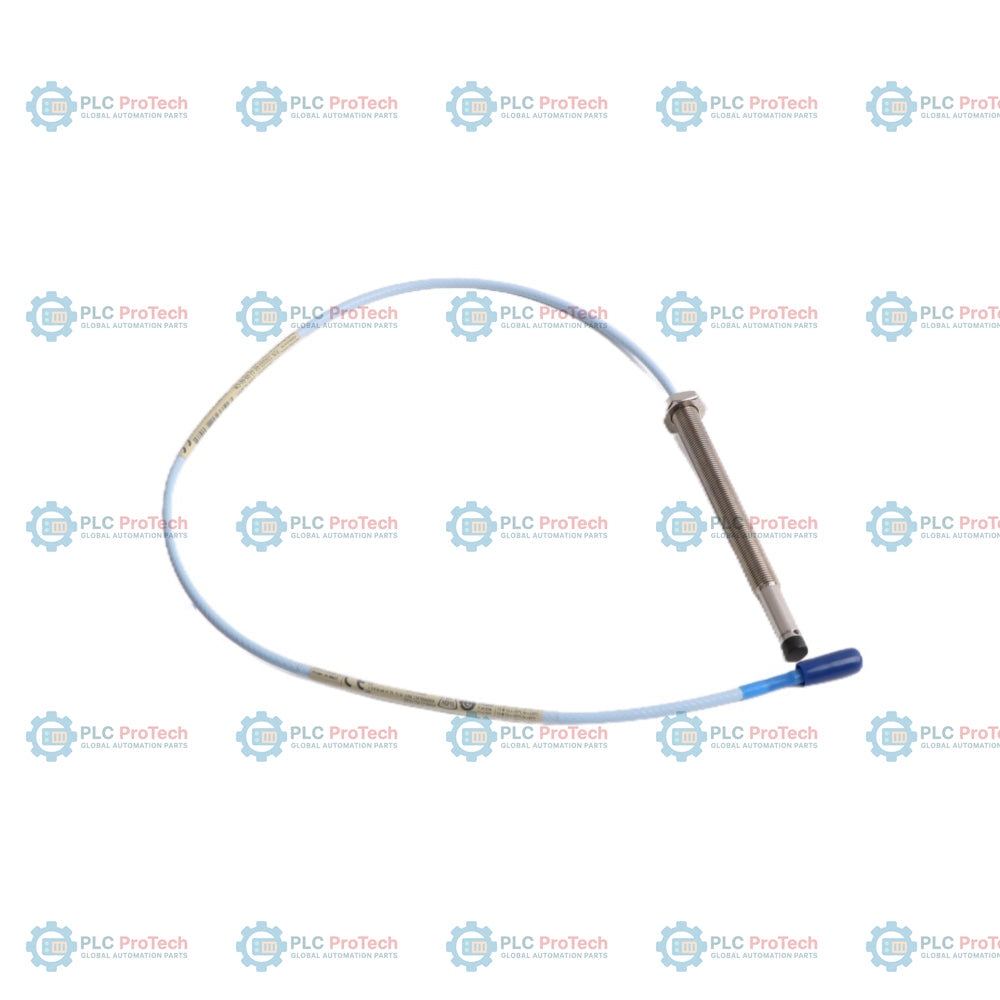

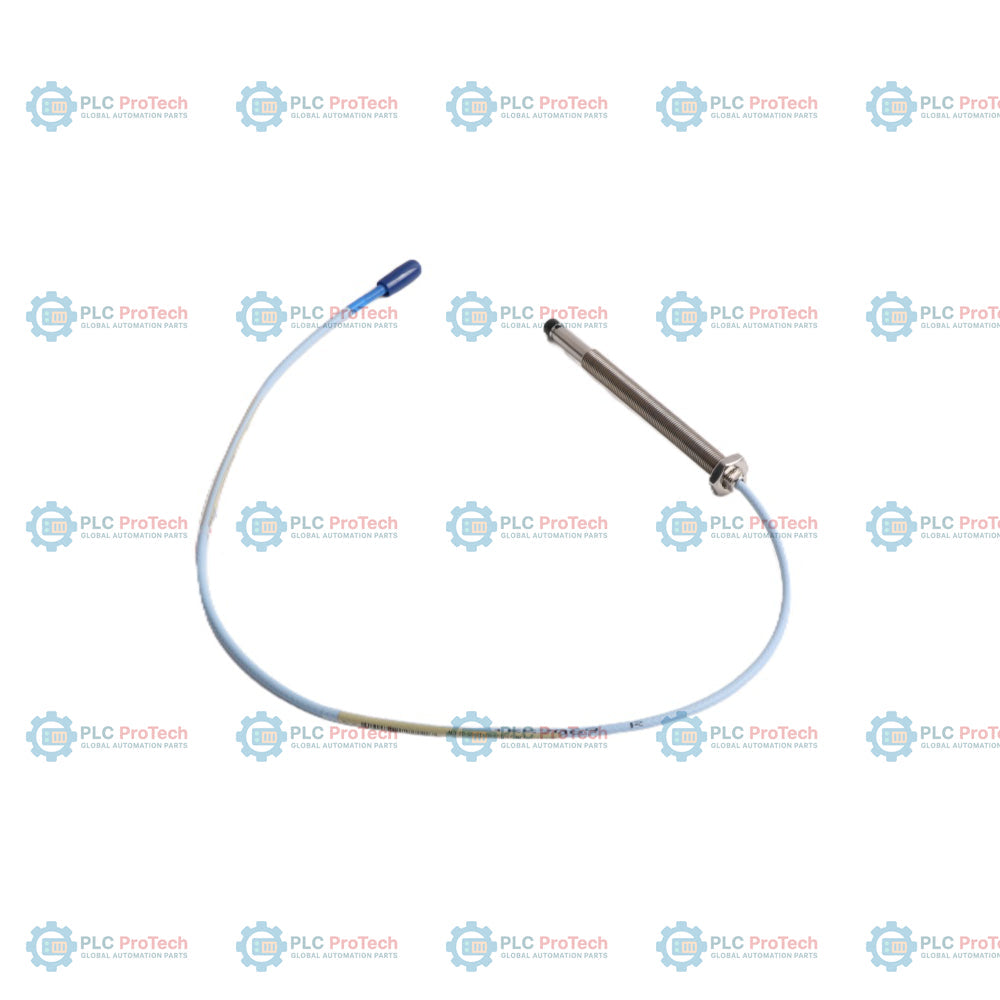

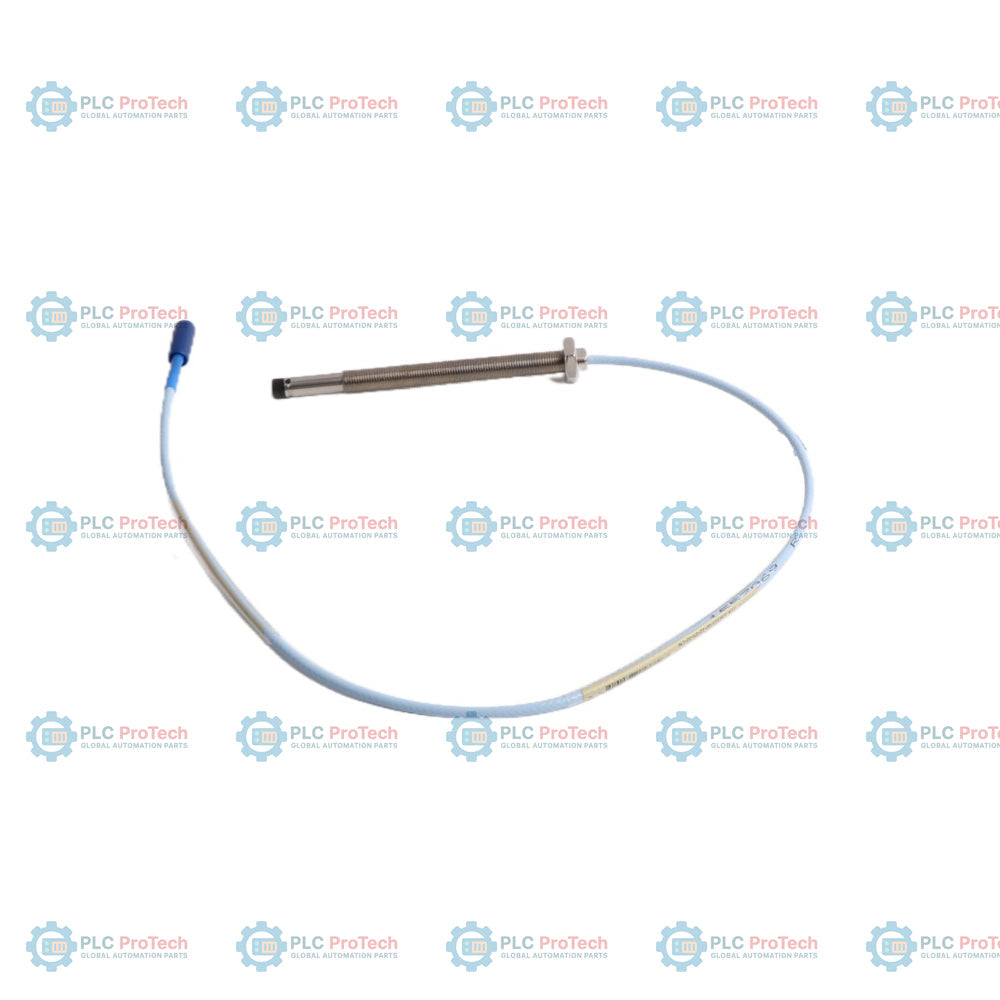

Bently Nevada 330103-02-17-05-02-05 3300 XL 8-mm-Näherungssonde

Beschreibung

330103-02-17-05-02-05 bezeichnet diese Konfiguration der 3300 XL 8-mm-Näherungssonde mit metrischem M10 x 1-Gewinde, 20 mm gewindeloser Körperlänge (Option 02) und einer Gesamtlänge des Gehäuses von 170 mm (Option 17). Diese Sonde ohne Schutzarmierung wird mit einer Gesamtkabellänge von 0,5 Metern (Option 05), einem Miniatur-Koaxialsteckverbinder ClickLoc an einem standardmäßigen Triaxialkabel (Option 02) sowie den Behördenzulassungen CSA, ATEX und IECEx für explosionsgefährdete Bereiche hergestellt.

Diese Näherungssonde wird für berührungslose Messungen von Wellenschwingungen und Axialpositionen in kritischen Industriemaschinen eingesetzt. Der Körper mit M10 x 1-Gewinde ermöglicht eine metrische Montage, während die Gesamtlänge des Gehäuses von 170 mm die für tief versenkte Einbauorte erforderliche größere Reichweite bietet. Das System arbeitet nach dem Wirbelstromprinzip und liefert bei Verwendung mit einem passenden 3300 XL Proximitor-Sensor und einem standardmäßigen Verlängerungskabel eine Ausgangsspannung, die direkt proportional zum Spaltabstand ist.

Merkmale

• M10 x 1 metrischer Gewindekörper aus Edelstahl AISI 303 oder 304 ohne Schutzarmierung.
• Die gewindelose Länge von 20 mm nach Option 02 verhindert ein Verklemmen des Gewindes in standardmäßigen versenkten Montagehalterungen.
• Die Gesamtlänge des Gehäuses von 170 mm nach Option 17 ermöglicht eine größere physische Reichweite in Maschinengehäuse hinein.
• Die Gesamtlänge der Sonde von 0,5 Metern (1,6 Fuß) nach Option 05 ermöglicht den direkten Anschluss an lokale Anschlusskästen.
• Der vergoldete Miniatur-Koaxialsteckverbinder ClickLoc nach Option 02 ermöglicht eine Signalübertragung mit geringem Widerstand.
• Die Zulassungen CSA, ATEX und IECEx nach Option 05 ermöglichen den Einsatz in zertifizierten explosionsgefährdeten Bereichen.
• Das Sondenspitzenmaterial Polyphenylensulfid (PPS) hält chemischer Einwirkung und hohen Temperaturen stand.
• Das TipLoc-Formverfahren erzeugt eine molekulare Verbindung zwischen der Sondenspitze und dem Edelstahlkörper.
• Das CableLoc-Design bietet eine Zugfestigkeit von bis zu 330 N (75 lbf) zwischen Kabel und Sondengehäuse.

Anwendungen

• Überwachung der Radialwellenschwingung an Hochgeschwindigkeitsmaschinen mit Gleitlagern, z. B. Dampfturbinen und Zentrifugalkompressoren.
• Überwachung der Axialschubposition und der Gehäuseausdehnung in Schutzsystemen für rotierende Maschinen.
• Keyphasor-Referenzsignale und Anwendungen zur Drehzahlmessung.
• Maschinendiagnose und vorausschauende Wartung in Chemieanlagen, Raffinerien und Einrichtungen zur Stromerzeugung.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Begrenzen Sie die Länge des Gewindeeingriffs auf maximal 15 mm, um ein Verklemmen oder eine mechanische Behinderung bei der Installation zu verhindern.
• Stellen Sie sicher, dass der minimale Kabelbiegeradius von 25.4 mm (1.0 in) während der gesamten Verlegung eingehalten wird, um Schäden an der Kabelabschirmung zu vermeiden.
• Ziehen Sie das Sondengehäuse mit dem empfohlenen Drehmoment von 7.5 N-m (66 in-lbf) an. Der Höchstwert von 22.6 N-m (200 in-lbf) darf nicht überschritten werden.
• Steckverbinder dürfen nur handfest angezogen werden. Das maximale Anzugsdrehmoment des Steckverbinders von 0.565 N-m (5 in-lbf) darf nicht überschritten werden.
• Halten Sie einen physischen Abstand ein oder verwenden Sie Isolierhalterungen, wenn eine elektrische Isolierung zwischen dem Sondenkörper und dem Maschinengehäuse erforderlich ist.

Konformität und Zertifizierungen

• CSA: Für explosionsgefährdete Bereiche zugelassen, wenn das Gerät mit zertifizierten eigensicheren Barrieren oder nicht zündfähigen Stromkreisen verwendet wird.
• ATEX/IECEx: Für den Einsatz in explosionsgefährdeten Bereichen der Zonen 0, 1 und 2 mit geeigneten Barrierengeräten zertifiziert.
• CE: Vollständig konform mit den geltenden Richtlinien der Europäischen Union zur elektromagnetischen Verträglichkeit.
