Beschreibung

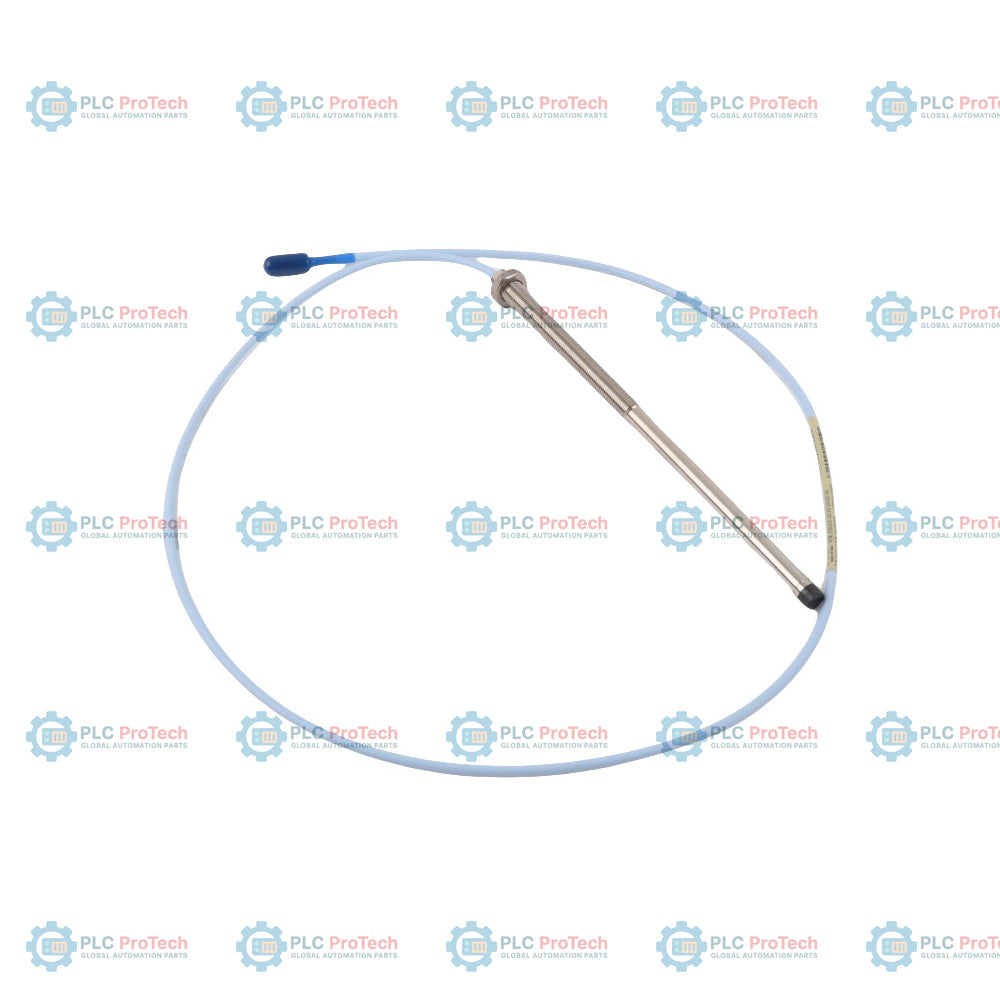

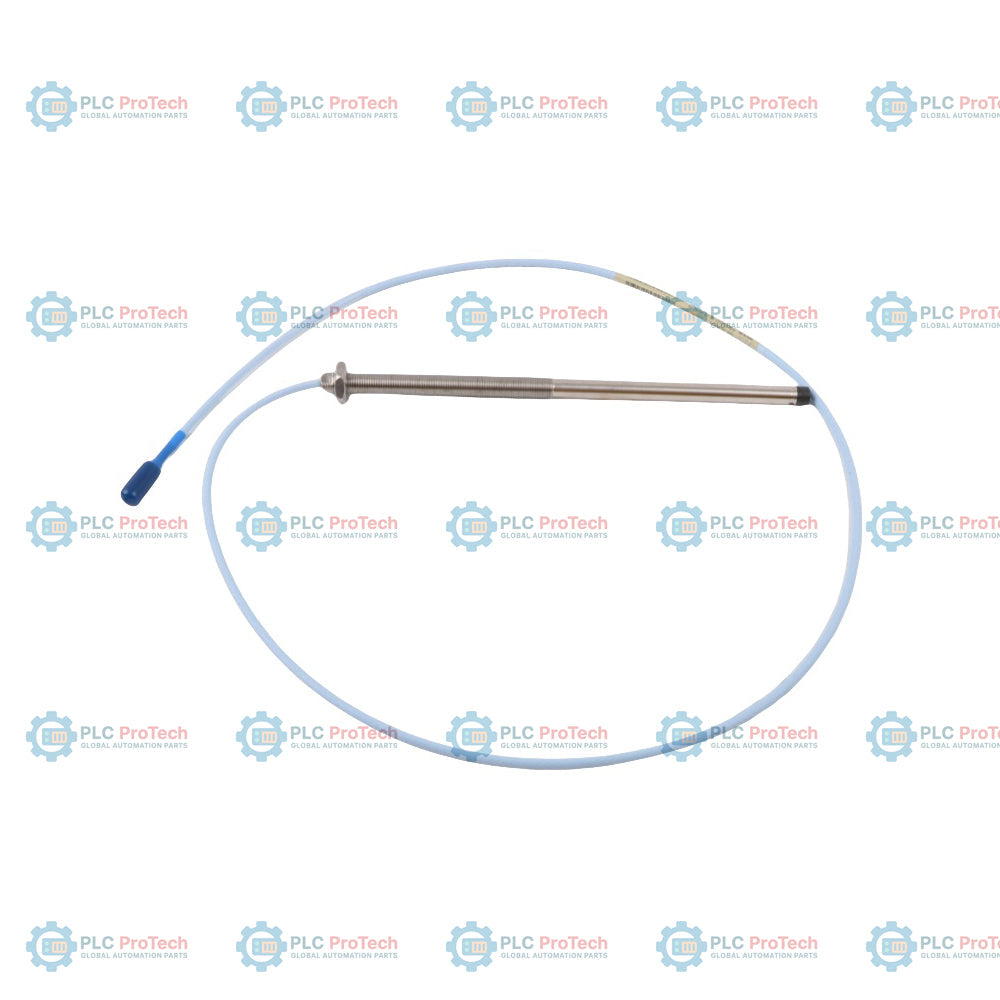

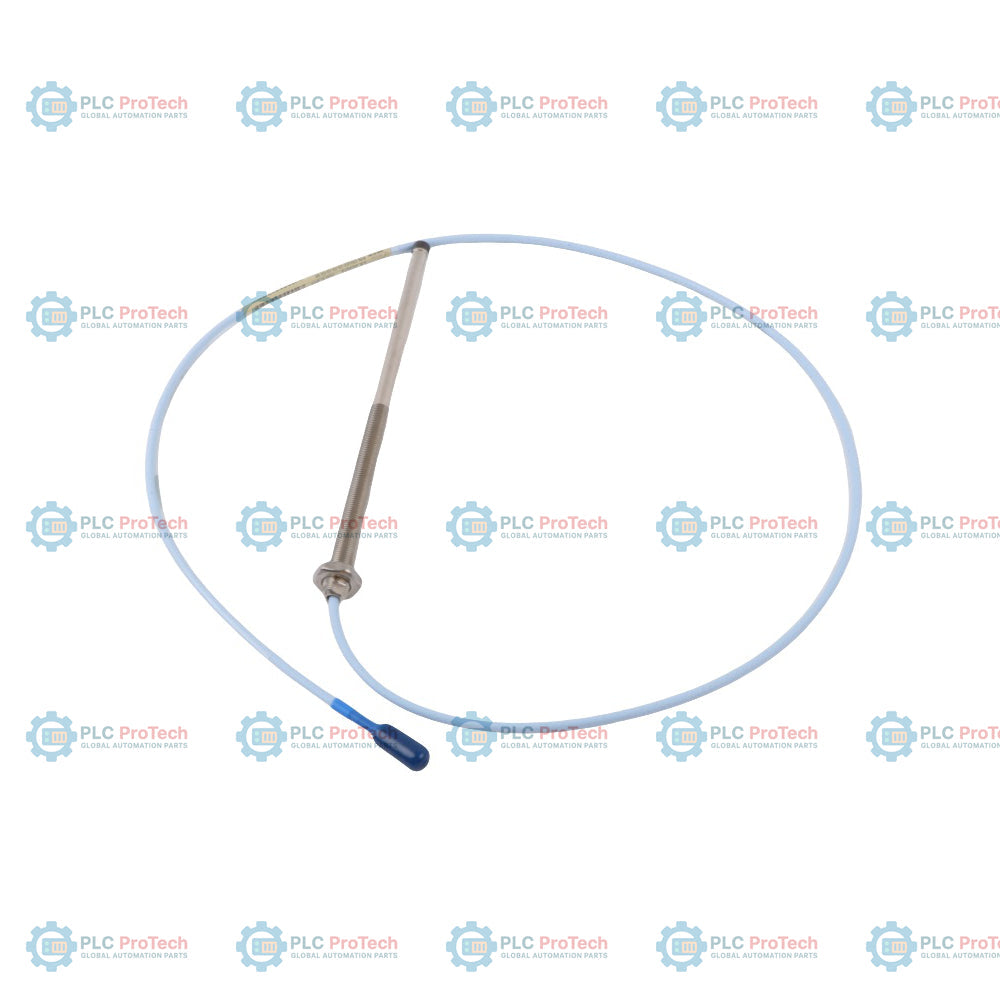

Option 10 (100 mm gewindelose Länge) und Option 15 (150 mm Gesamtlänge des Gehäuses) legen diese Konfiguration der Näherungssonde 3300 XL 8 mm fest — 330103-10-15-10-02-05. Diese Sonde mit metrischem Gewinde und ohne Armierung wird von Bently Nevada hergestellt und verfügt über eine Gewindeausführung M10 x 1. Sie ist mit einer Gesamtkabellänge von 1,0 m (Option 10) ausgestattet, die in einem standardmäßigen Miniatur-Koaxialsteckverbinder ClickLoc (Option 02) endet, und verfügt über Zulassungen von Prüfstellen für explosionsgefährdete Bereiche (Option 05).

Im Gegensatz zu den standardmäßigen Varianten mit 3/8-24-UNF-Gewinde (z. B. der Serie 330101) oder den armierten metrischen Konfigurationen (z. B. der Serie 330104) bietet die Serie 330103 eine nicht armierte, metrische Gewindemontage für Installationen, die eine Gewindesteigung von M10 x 1 erfordern. Durch das Fehlen einer mechanischen Armierung verringert sich der Außendurchmesser des Leitungskabels auf 3,68 mm, was eine einfachere Verlegung durch Standardrohre und enge Biegungen innerhalb von Maschinengehäusen ermöglicht. Diese Sonde arbeitet als berührungsloser Messumformer und erzeugt ein Wirbelstromfeld zur Messung der dynamischen Wellenschwingung, der axialen Position und der Drehzahl relativ zu einer Zielfläche.

Merkmale

• Metrische Gewindekonfiguration M10 x 1 ohne schützende Edelstahlarmierung.
• Die gewindelose Länge von 100 mm (Option A: 10) sorgt für einen ausreichenden Montageversatz.
• Die Gesamtlänge des Gehäuses von 150 mm (Option B: 15) ermöglicht das tiefe Einführen in Maschinengehäuse.
• Gesamte Leitungslänge von 1,0 Metern (Option C: 10) für den direkten Anschluss an Verlängerungskabel.
• Miniatur-Koaxialsteckverbinder ClickLoc (Option D: 02) mit vergoldeter Anschlussfläche.
• Die Zulassungsoption 05 bietet CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.
• Hermetisch abgedichtete Spitze aus dem Hochleistungskunststoff Polyphenylensulfid (PPS).

Anwendungen

• Messung radialer Wellenschwingungen bei Maschinen mit Gleitlagern.
• Überwachung der axialen Rotorposition bei schnelllaufenden Industriekompressoren, Turbinen und Pumpen.
• Überwachung von Exzentrizität und Phasenreferenz (Keyphasor).
• Umgebungen mit explosionsgefährdeten Bereichen und Anforderungen an den Maschinenschutz, die Zertifizierungen für eigensichere Ausführungen erfordern.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Überschreiten Sie nicht die maximale Gewindeeingriffslänge von 15 mm, um ein Verklemmen des Gewindes oder eine Beschädigung des internen Gehäuses zu verhindern.
• Stellen Sie um die 8-mm-Sondenspitze einen Mindestabstand von 40 mm zu benachbarten Metallstrukturen sicher, um Kalibrierabweichungen bei der Seitenansicht zu vermeiden.
• Ziehen Sie den Miniatur-Koaxialstecker ClickLoc handfest an, bis ein hörbares „Klicken“ wahrgenommen wird; verwenden Sie keine Zange an den vergoldeten Steckerhülsen, sofern dies nicht ausdrücklich durch die Systemwerkzeuge erforderlich ist.
• Beachten Sie bei der Verlegung von Standard-Koaxialkabeln den minimalen Biegeradius von 25,4 mm (1,0 Zoll).

Konformität und Zertifizierungen

• CSA Klasse I, Division 1, Gruppen A, B, C und D
• ATEX Zone 0/1, Ex ia IIC T1...T5 Ga/Gb
• IECEx-Zulassungen für eigensichere Anwendungen
• CE-konform
