Beschreibung

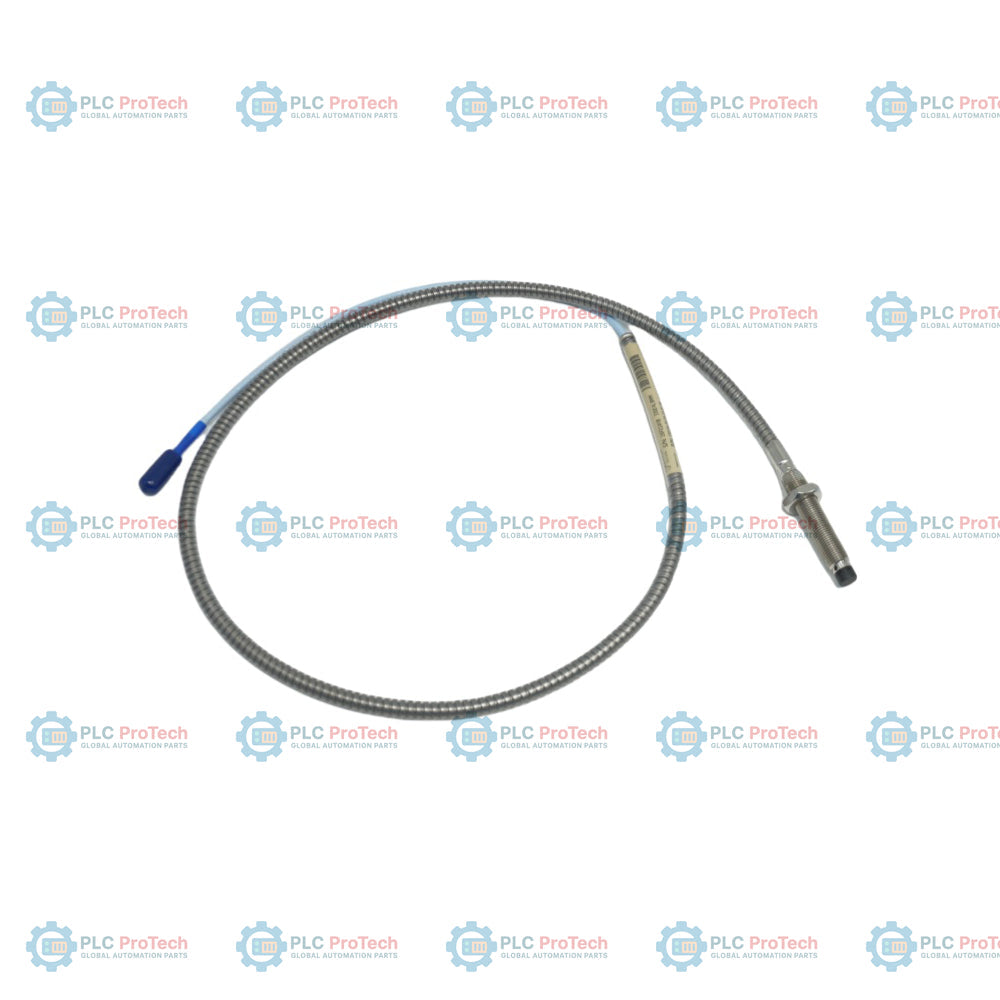

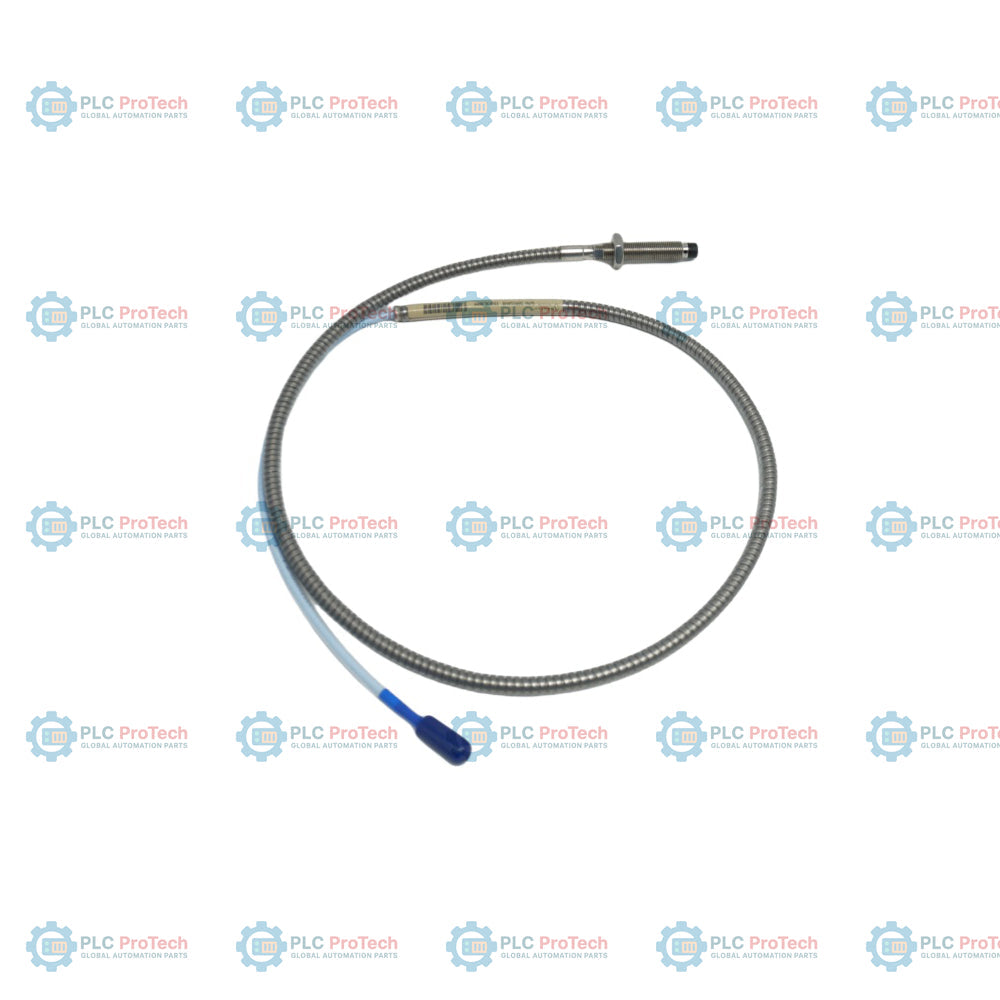

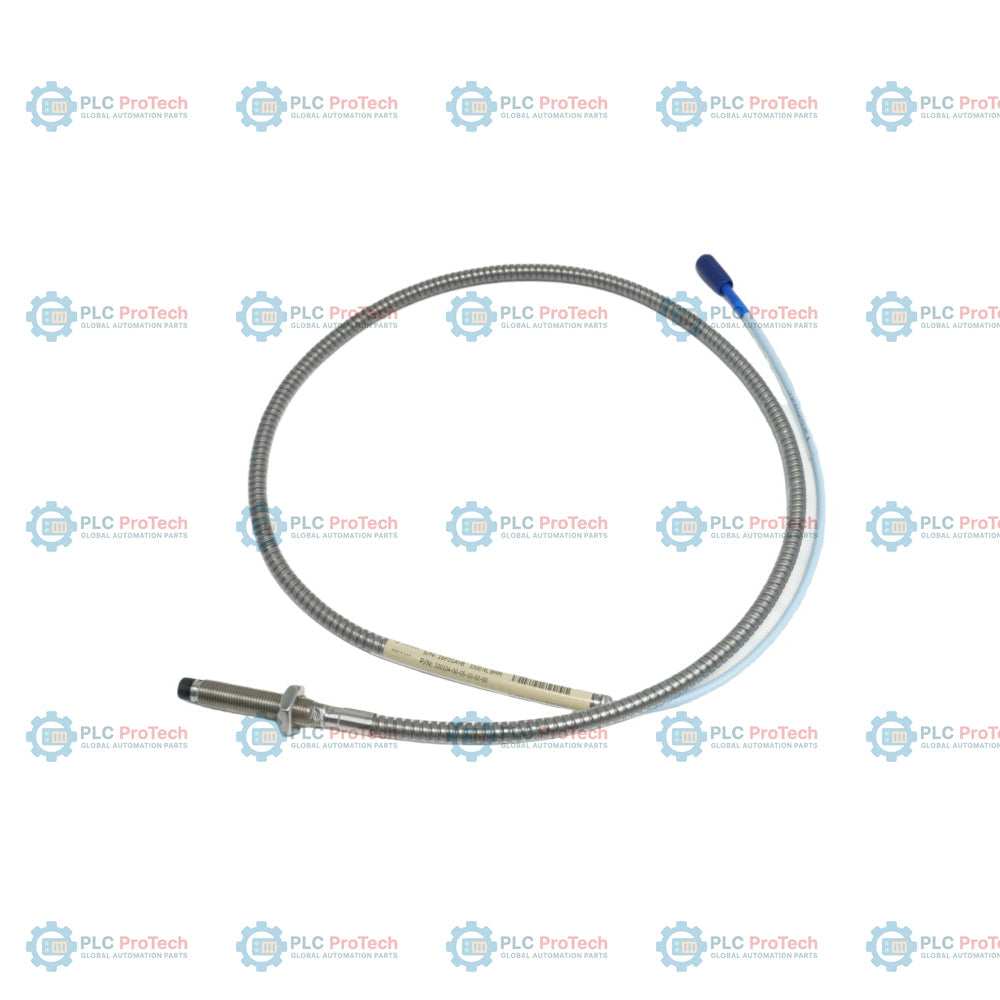

Der vollständig mit M10 x 1 metrischem Gewinde versehene Sondenkörper (Option 00) mit einer Gehäuselänge von 50 mm (Option 05), einer Gesamtlänge von 1,0 m (Option 10) und einer integrierten Edelstahlarmierung (330104) definiert diese spezifische Näherungssonden-Konfiguration — 330104-00-05-10-02-00. Diese Einheit umfasst einen Miniatur-Koaxialstecker ClickLoc an einem Standardkabel (Option 02) und erfordert keine behördlichen Zulassungen (Option 00).

Diese armierte Ausführung bietet in rauen Umgebungen physischen Schutz vor Abrieb, Quetsch- und Schnittkräften und unterscheidet sich damit von standardmäßigen nicht armierten Ausführungen wie dem 330103. Das metrische Gewinde M10 x 1 ermöglicht die direkte Installation in mit Gewinde versehenen Maschinengehäusen. Durch die Kombination mit einem 3300 XL-Verlängerungskabel und einem 3300 XL Proximitor-Sensor werden dynamische Wellenschwingungen oder die axiale Position gemessen.

Merkmale

• Option 00 gibt eine gewindelose Länge von 0 mm an und bietet ein vollständig mit Gewinde versehenes Gehäuse für die größtmögliche Anpassung der Einbautiefe.
• Option 05 bezeichnet eine Gehäusegesamtlänge von 50 mm mit metrischem Gewinde M10 x 1.
• Option 10 bietet eine Gesamtkabellänge von 1,0 Metern (3,3 Fuß) und eignet sich für die direkte Verlegung oder die Verbindung mit Standardverlängerungskabeln.
• Option 02 stellt einen Miniatur-Koaxialstecker ClickLoc ohne Steckerschutz an einem Standardkabel bereit.
• Ein integrierter flexibler Edelstahlarmierungsschutz umhüllt das Sensorkabel und schützt es in aggressiven Anlagenumgebungen vor mechanischen Beschädigungen und dem Eindringen von Flüssigkeiten.
• Die Zulassungsoption 00 weist darauf hin, dass diese Konfiguration keine speziellen Zertifikate für explosionsgefährdete Bereiche umfasst.

Anwendungen

• Messung von Wellenschwingungen und axialer Position an Dampfturbinen, Gasturbinen und Verdichtern.
• Industriepumpen, Getriebe und Elektromotoren mit metrischen Gehäusegewinden.
• Anwendungen unter starker Beanspruchung, bei denen ein mechanischer Kabelschutz erforderlich ist, um physische Abnutzung, Abrieb oder mechanisches Quetschen zu verhindern.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Ein Mindestabstand von 8,0 mm zu umgebenden Metallteilen ist erforderlich, um Interferenzen durch seitliche Erfassung des Ziels zu vermeiden.
• Montieren Sie die Sonde sicher in einem mit Gewindebohrungen versehenen Maschinengehäuse oder Halter mit M10-x-1-Gewinde. Halten Sie dabei das Anzugsdrehmoment innerhalb der üblichen Empfehlungen für metrische Gewindeeingriffe.
• Stellen Sie den elektrischen Abstand auf den nominalen Zielversatz ein (typischerweise 1,27 mm oder 50 mil), der dem Mittelpunkt des linearen Proximitor-Ausgangsbereichs (ca. -10 V Gleichspannung) entspricht.
• Führen Sie das armierte Kabel durch saubere Bereiche und vermeiden Sie Quetschungen oder Biegungen, die enger als der empfohlene Mindestbiegeradius sind.
