Beschreibung

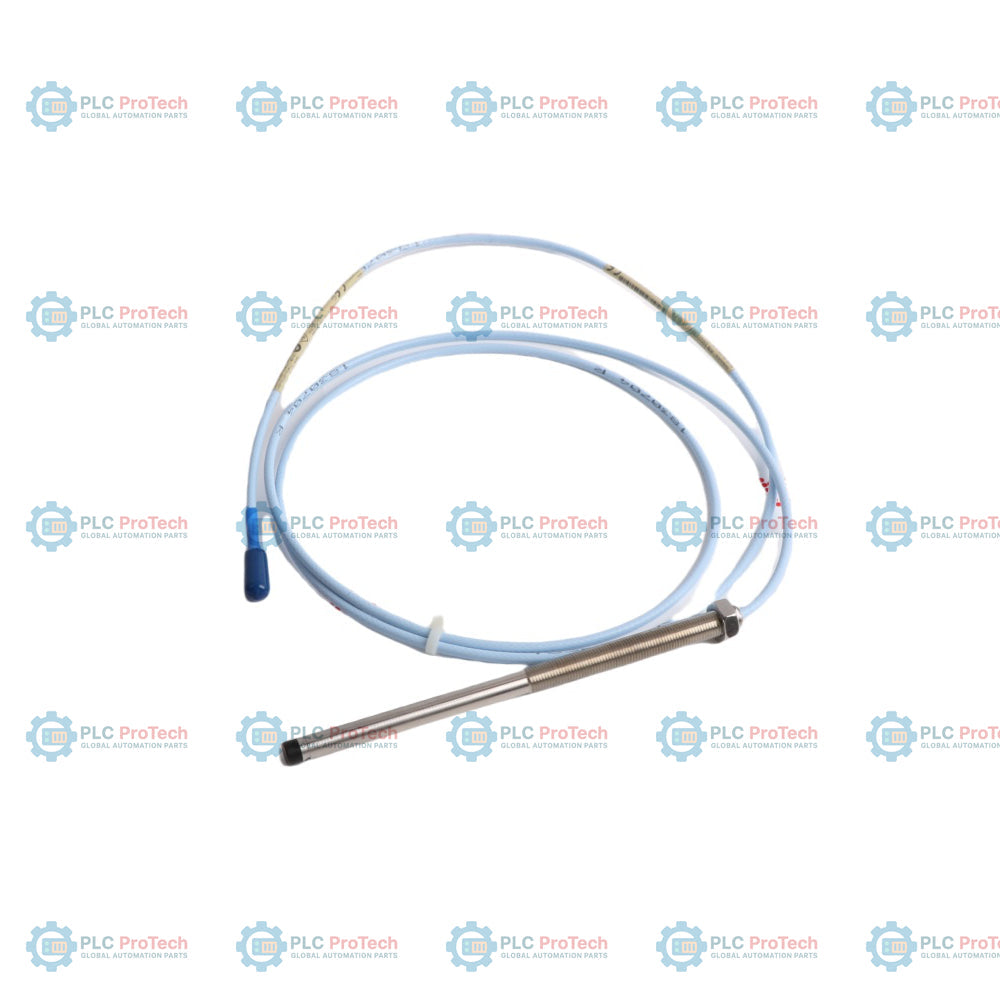

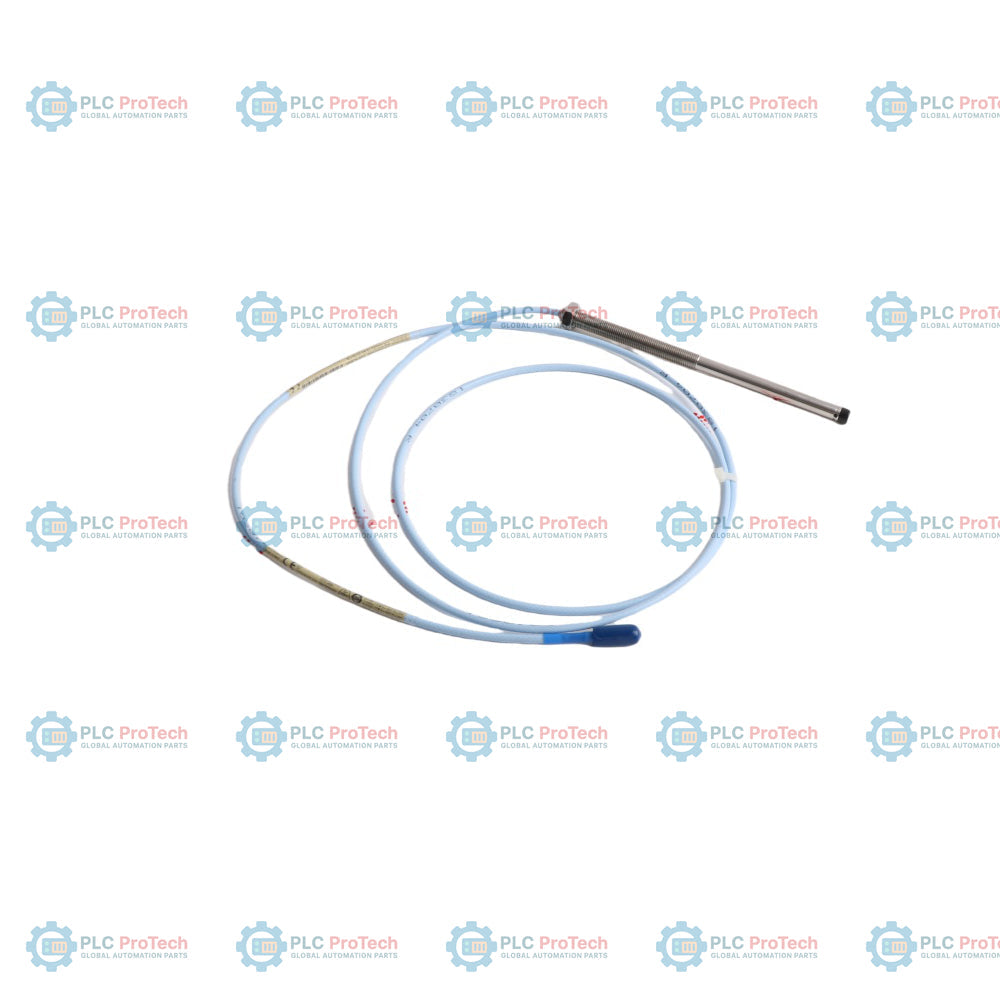

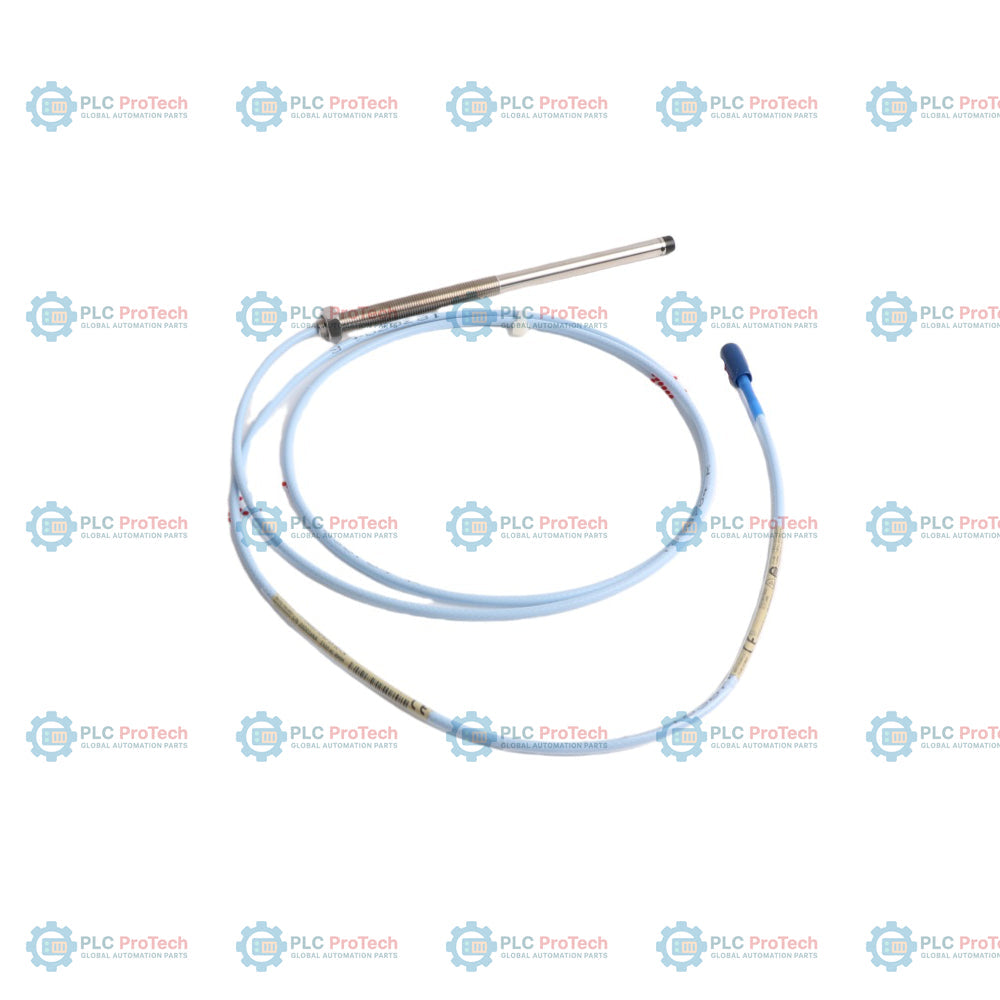

Die Bently Nevada 330101-30-60-05-01-05 ist eine spezielle Konfiguration des 3300-XL-8-mm-Näherungssondensystems, die für den berührungslosen Maschinenschutz entwickelt wurde. Diese Variante verfügt über eine 3,0 Zoll lange gewindelose Länge (Option 30) und eine Gehäusegesamtlänge von 6,0 Zoll (Option 60) mit standardmäßigen 3/8-24-UNF-Gewinden und ist für Anwendungen mit Gewindemontage ausgelegt, bei denen eine tiefe Gehäusedurchdringung erforderlich ist. Sie wird mit einer ultrakurzen Gesamtlänge von 0,5 Metern (1,6 Fuß) (Option 05) geliefert, um eine saubere Verbindung mit nahegelegenen Anschlusskästen oder Verlängerungskabeln zu ermöglichen und überschüssige Kabellängen zu vermeiden. Diese Sonde ist mit einem miniaturisierten koaxialen ClickLoc-Steckverbinder und einer vorinstallierten Steckverbinder-Schutzvorrichtung an einem standardmäßigen nicht armierten Kabel (Option 01) ausgestattet. Sie verfügt über vollständige CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche (Option 05) und eignet sich daher für volatile Umgebungen in Raffinerien, der petrochemischen Industrie und der Energieerzeugung.

Die Sonde ist Bestandteil des 3300 XL 8-mm-Wegaufnehmersystems und arbeitet zusammen mit einem Proximitor-Sensor der Serie 330180 und einem kompatiblen Verlängerungskabel. Dieses System arbeitet nach dem Wirbelstromprinzip zur Messung der dynamischen Wellenschwingung, der axialen Position und der Drehzahl kritischer rotierender Maschinen. Durch die Erzeugung eines hochfrequenten elektromagnetischen Feldes an der 8-mm-Spitze überwacht der Wegaufnehmer äußerst präzise Änderungen des Abstands zwischen Sonde und Zielmaterial (typischerweise AISI-4140-Stahl). Der resultierende Spannungsausgang liefert SPS-, DCS- oder Bently-Nevada-3500-Überwachungssystemen eine direkte Anzeige der Rotorauslenkung und gewährleistet so einen sofortigen Schutz vor katastrophalen Maschinenausfällen.

Funktionen

• Spezifische Gehäusekonfiguration: Ausgelegt mit einem 3,0 Zoll langen gewindelosen Abschnitt und einer Gesamtlänge des Gewindegehäuses von 6,0 Zoll (3/8-24 UNF-Gewinde), ohne mechanische Armierung.
• Ultrakurze Gesamtlänge: Die Gesamtsondenlänge von 0,5 Metern (1,6 Fuß) minimiert Kabelschlaufen und Unordnung vor Ort und ermöglicht eine direkte Verbindung zum Verlängerungskabel.
• ClickLoc-Steckverbinder mit Schutzvorrichtung: Ausgestattet mit einem vergoldeten miniaturisierten koaxialen ClickLoc-Steckverbinder, der mit einer robusten Steckverbinder-Schutzvorrichtung verbunden ist, um das Eindringen von Feuchtigkeit und Verunreinigungen zu verhindern.
• Hochpräzise Wirbelstrommessung: Ermöglicht eine zuverlässige, hochauflösende berührungslose Wegmessung mit einem nominalen inkrementellen Skalierungsfaktor (ISF) von 7,87 V/mm (200 mV/mil) in Kombination mit standardmäßigen 3300-XL-Komponenten.
• Zertifiziert für explosionsgefährdete Bereiche: Vollständig gemäß den Standards ATEX, IECEx und CSA (Option 05) zugelassen für den Einsatz in industriellen Bereichen mit Zoneneinstufung.
• Robuste Konstruktion: Ausgestattet mit einer Spitze aus Polyphenylensulfid (PPS) und einem Sondenkörper aus Edelstahl, um extremen Vibrationen und aggressiven Chemikalien standzuhalten.

Anwendungen

Typische Anwendungen umfassen:

• Überwachung der Rotordynamik und Schwingungen an schnell laufenden Dampf- und Gasturbinen.
• Messung der axialen Wellenposition und der Schubverschiebung in großen Industriekompressoren.
• Messung von Radialschwingungen und Drehzahl an kritischen Kühlwasserpumpen und Turbomaschinen.
• Ausrichtung der Welle und Überwachung des Lagerspiels bei Wasserkraftgeneratoren.
• Dauerhafte Montage in Lagergehäusen und Maschinenverkleidungen zum Schutz von Maschinen in der Schwerindustrie.

Bestellinformationen

Technische Daten

Installationsrichtlinien

Eine ordnungsgemäße Installation ist entscheidend, um genaue Schwingungsmessungen sicherzustellen und Schäden an der Sonde zu vermeiden:

• Einstellung des Sondenabstands: Montieren Sie die Sonde mit dem für die Systemkalibrierung geeigneten Abstand, typischerweise auf -9 Vdc (etwa 1,27 mm bzw. 50 mil) für die Überwachung radialer Schwingungen.
• Kabelführung: Führen Sie das Sondenkabel stets entfernt von Hochspannungsleitungen oder Quellen elektromagnetischer Störungen. Verwenden Sie geeignete Abschirmungs- und Erdungsverfahren für die Messkette.
• Überprüfung der Mindestlänge ohne Gewinde: Stellen Sie sicher, dass der gewindelose Abschnitt (3,0 Zoll) der Sonde beim Einführen keinen Kontakt hat und nicht klemmt. Die gewindelose Länge muss mindestens 0,8 Zoll kürzer als die Gesamtlänge des Gehäuses sein.
• Grenzen für den Gewindeeingriff: Bei standardmäßigen 3/8-24-UNF-Gewinden darf die maximale Länge des Gewindeeingriffs 0,563 Zoll nicht überschreiten, um ein Verklemmen zu verhindern.
• Steckverbinder-Handhabung: Der ClickLoc-Steckverbinder ist für das Anziehen von Hand ausgelegt. Ziehen Sie ihn beim Verbinden der Sonde mit den Verlängerungskabeln nicht zu fest an. Der integrierte Steckverbinder-Schutz verhindert das Eindringen von Flüssigkeiten und Partikeln.

Konformität und Zertifizierungen

Bei Konfiguration mit Option 05 ist diese Sonde gemäß den weltweit geltenden Explosionsschutzbestimmungen für explosionsgefährdete Bereiche zertifiziert:

• ATEX/IECEx: Eigensicher (Ex ia IIC T5...T1 Ga) sowie nicht funkenbildend bzw. mit erhöhter Sicherheit (Ex nA IIC, Ex ec IIC T5...T1 Gc) bei Anschluss an kompatible Bently-Nevada-Sicherheitsbarrieren und Proximitor-Systeme.
• CSA: Zugelassen für gefährliche Umgebungen der Klasse I, Division 1/2, Gruppen A, B, C und D.
