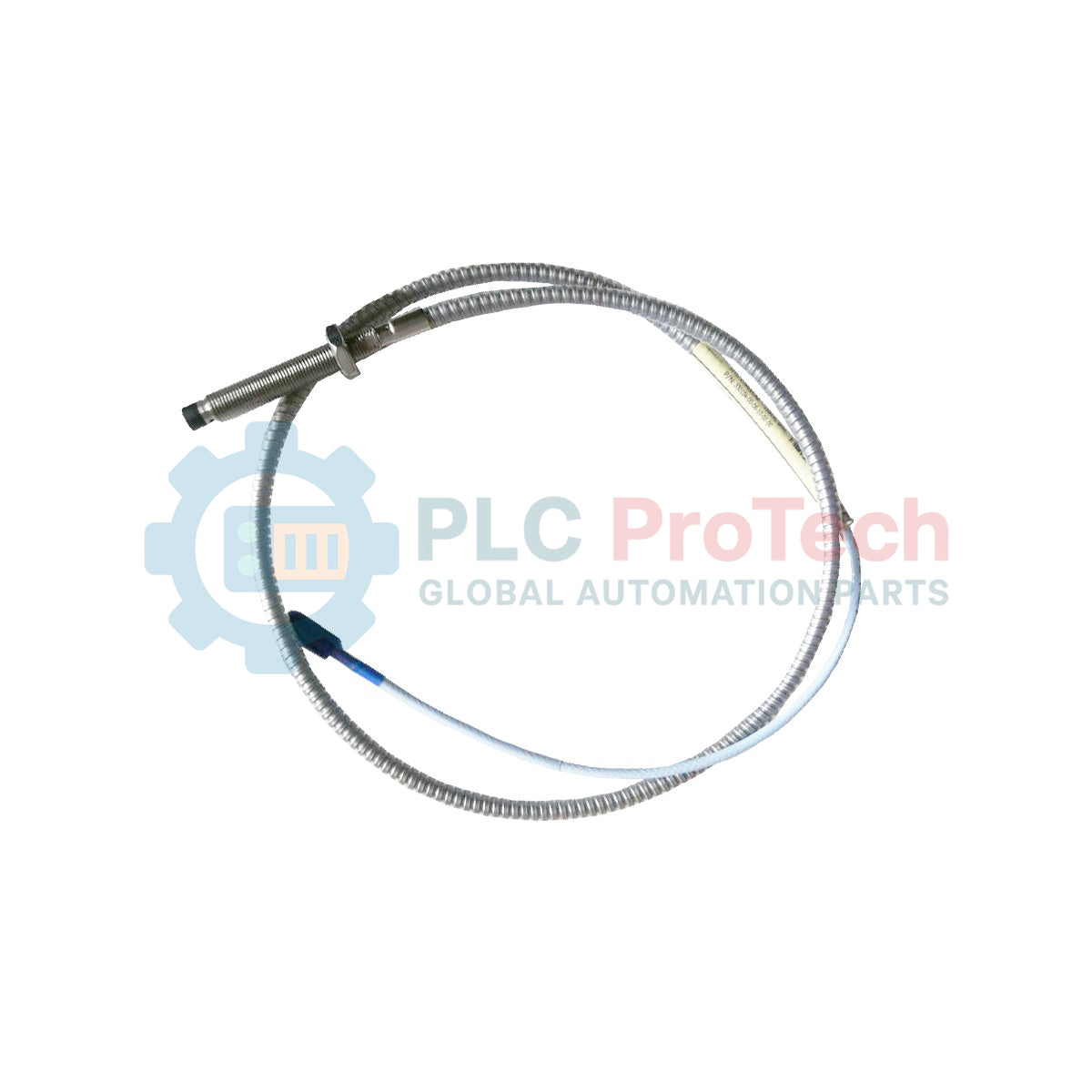

Bently Nevada 330104-00-05-20-02-CN 3300 XL 8-mm-Näherungssonde

Beschreibung

Der für die Überwachung kritischer Maschinen entwickelte 330104-00-05-20-02-CN dient als hochpräzise Sensorkomponente innerhalb des Bently Nevada-Näherungssensorsystems 3300 XL 8 mm. Diese Näherungssonde liefert eine hochgenaue analoge Spannungsausgabe, die direkt proportional zum physikalischen Abstand zwischen der Sondenspitze und dem erfassten leitfähigen Ziel ist. Die für raue Industrieumgebungen ausgelegte Sonde misst sowohl statische Parameter (Position) als auch dynamische Parameter (Schwingung), hauptsächlich an Maschinen mit rotierenden Wellen.

Diese spezifische Ausführung verfügt über ein metrisches M10 x 1-Gewinde, das für Installationen mit Rückwärtsmontage optimiert ist. Die Konfiguration besteht aus einer gewindefreien Länge von 0 mm, einer Gehäusegesamtlänge von 50 mm, einem 2,0 Meter langen Standardkabel und einem Miniatur-Koaxialstecker mit ClickLoc. Sie ist unter der Bezeichnung CN für länderspezifische Konformität und Normen für explosionsgefährdete Bereiche zertifiziert.

Merkmale

• Linearbereich von 2,0 mm (80 mil) in Kombination mit einem kompatiblen 3300 XL Proximitor-Sensor.
• Ausführung für Rückwärtsmontage mit metrischem M10 x 1-Gewindegehäuse.
• Der Miniatur-Koaxialstecker mit ClickLoc ermöglicht eine zuverlässige elektrische Verbindung und hohe Widerstandsfähigkeit gegen vibrationsbedingtes Lösen.
• Standardkabelausführung für den Einsatz in industriellen Hochtemperaturumgebungen.
• Integrierter physischer Schutz durch eine Sondenspitze aus Polyphenylensulfid (PPS).
• Hervorragende thermische Stabilität über einen breiten Betriebstemperaturbereich.

Anwendungen

• Überwachung von Wellenschwingungen und Wellenposition bei Dampf- und Gasturbinen.
• Überwachung der axialen Verschiebung und radialen Schwingungen von Zentrifugalkompressoren.
• Messung der Rotordynamik von Generatoren und Pumpen.
• Überwachung der Wellenmittellage von Industriegetrieben.
• Schwingungsanalyse und Schubmessung an Wasserturbinen.

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Ziehen Sie das Gehäuse der rückwärts montierten Sonde mit dem korrekten Drehmoment an, um eine Überkompression des Gehäuses zu vermeiden.
• Stellen Sie sicher, dass die Sondenspitze ausreichend Abstand zu angrenzenden Metalloberflächen hat, um Interferenzen durch seitliches Erfassen (Übersprechen) zu vermeiden.
• Halten Sie bei der Verlegung des Koaxialkabels die Mindestbiegeradien ein, um eine Signalverschlechterung zu vermeiden.
• Stellen Sie am ClickLoc-Anschluss saubere, trockene und fest sitzende Verbindungen sicher; verwenden Sie in feuchten oder öligen Umgebungen Steckerschutzvorrichtungen.
• Isolieren Sie den Koaxialstecker mithilfe eines Schrumpfschlauchs oder Silikonschutzkappen für Stecker gegen Massekontakt.
