Beschreibung

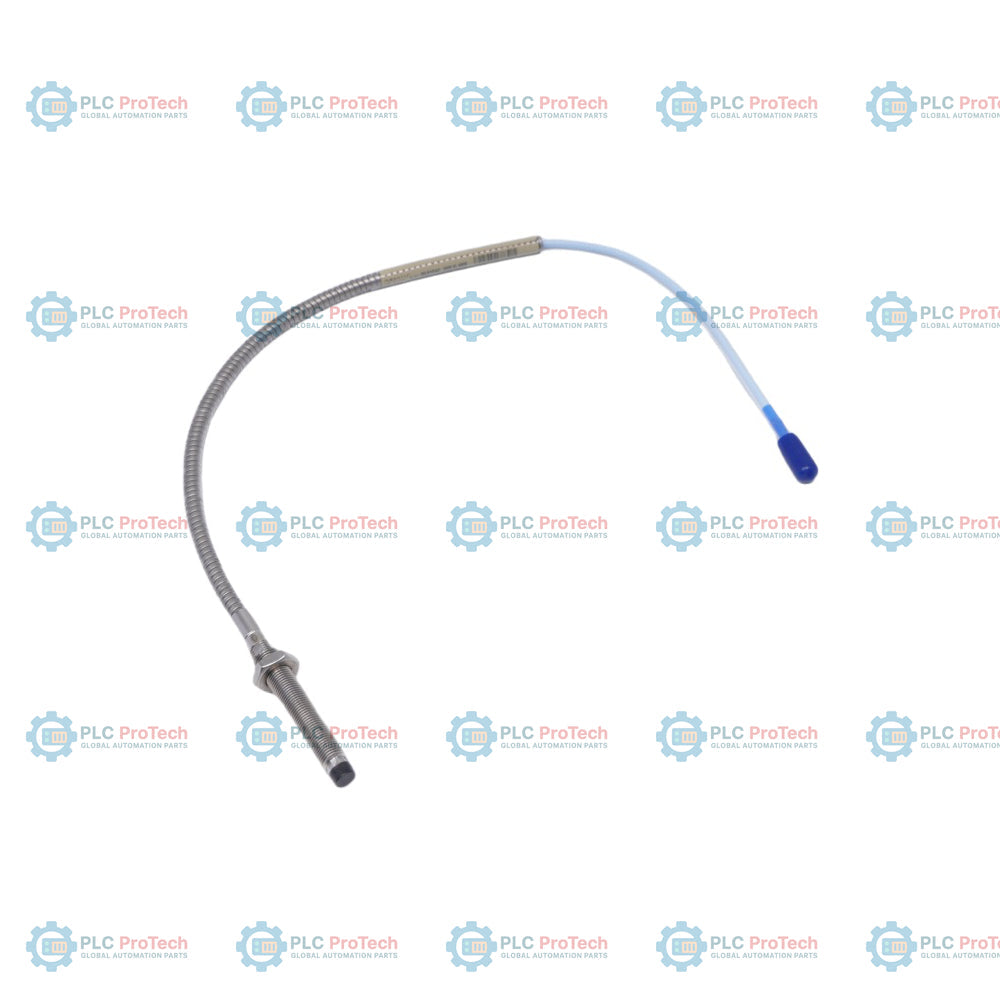

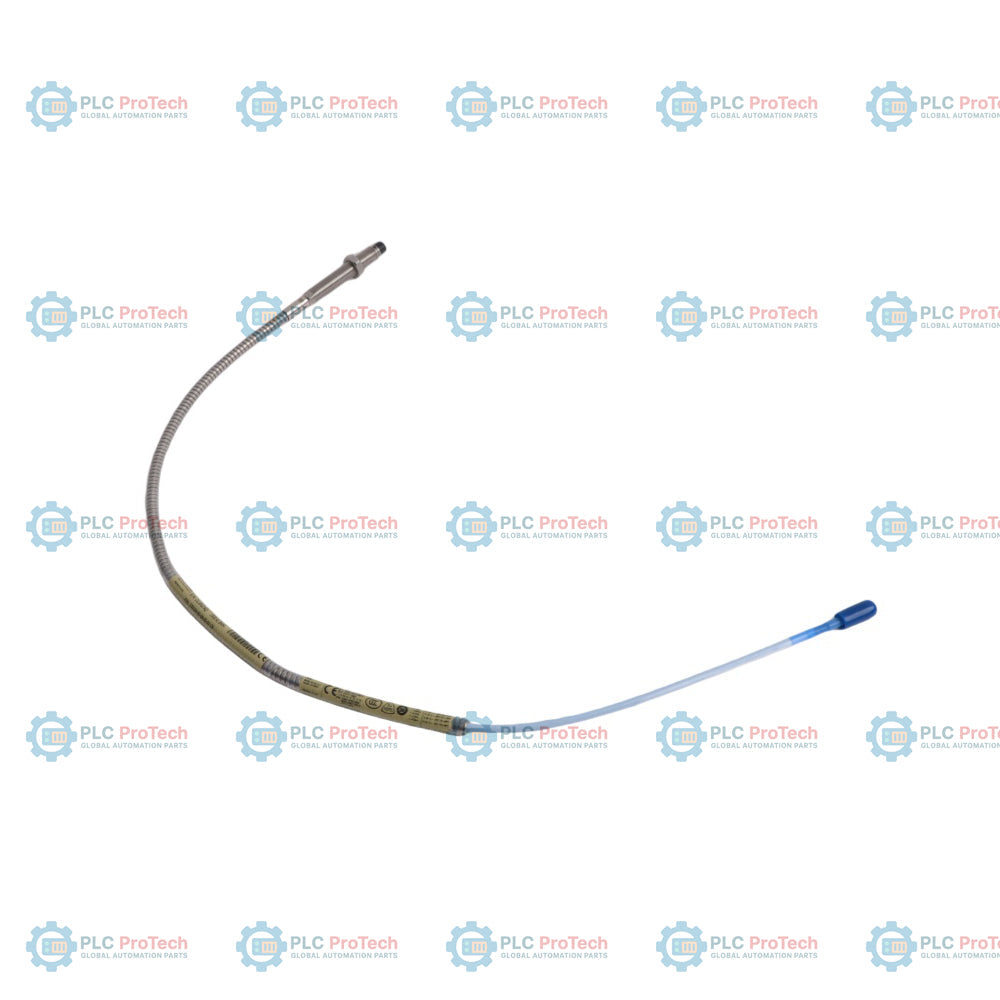

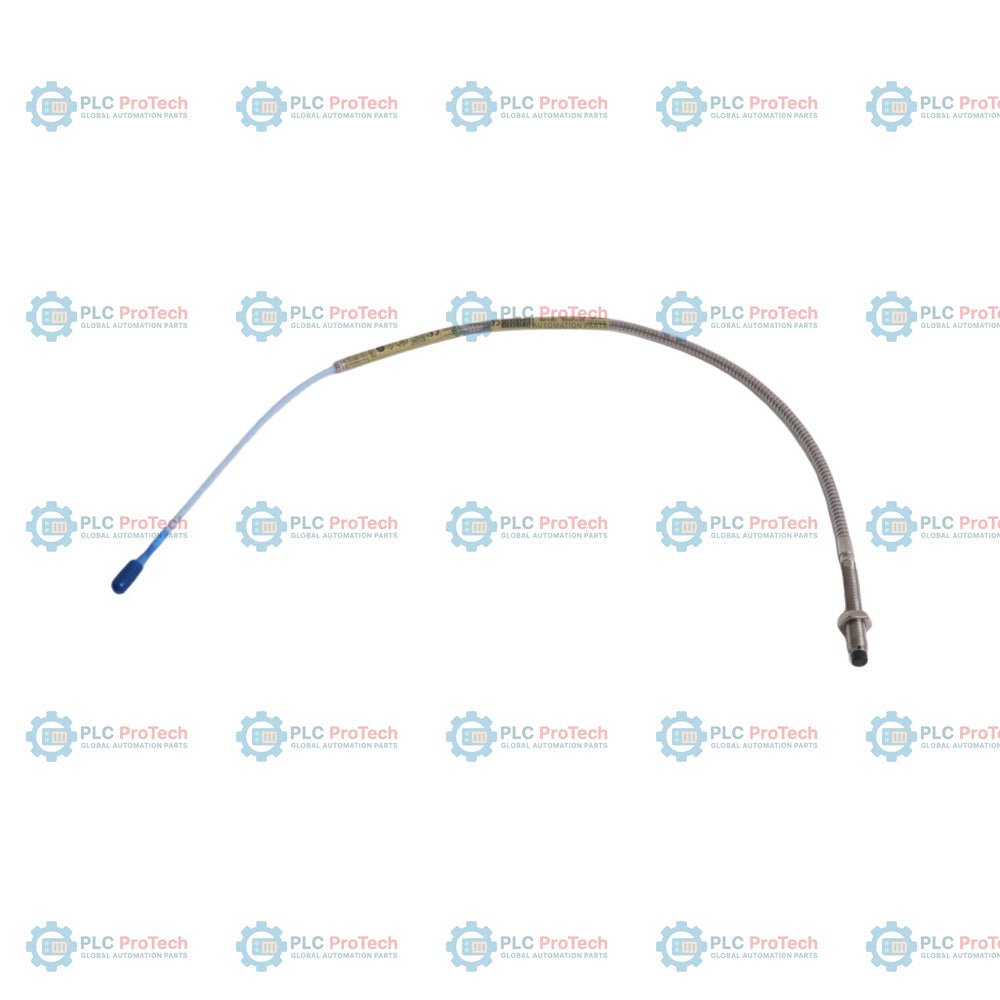

330104-00-06-05-01-05 spezifiziert eine Konfiguration der 3300 XL 8-mm-Näherungssonde mit metrischem Gewinde M10 x 1 und flexibler Edelstahlpanzerung. Dieses bestellbare Teil ist mit einer gewindelosen Länge von 0 mm (vollständig mit Gewinde versehenes Gehäuse) und einer Gehäusegesamtlänge von 60 mm konfiguriert. Es hat eine Gesamtlänge von 0,5 Metern (1,6 Fuß), einen miniaturisierten koaxialen ClickLoc-Steckverbinder mit Steckverbinderschutz (Option 01) und verfügt über CSA-, ATEX- und IECEx-Zulassungen (Option 05) für explosionsgefährdete Bereiche.

Im Vergleich zu ungeschützten Varianten oder Ausführungen ohne Steckverbinderschutz bietet diese gepanzerte Sonde physischen Schutz vor mechanischem Abrieb, Durchtrennen und Quetschen in rauen Industrieumgebungen. Sie ist Teil des 3300 XL 8-mm-Wegaufnehmersystems und erzeugt eine Ausgangsspannung, die direkt proportional zum Abstand zwischen der 8-mm-Sondenspitze und der beobachteten Zielfläche ist, typischerweise einer Welle aus AISI 4140. Der integrierte ClickLoc-Steckverbinder mit Schutzvorrichtung gewährleistet eine stabile Verbindung mit geringem elektrischem Rauschen sowie Beständigkeit gegen Umgebungsfeuchtigkeit und Öl.

Merkmale

• Gehäuse mit metrischem Gewinde M10 x 1 und flexibler Panzerung aus Edelstahl AISI 302 oder 304 zum Schutz des Sondenkabels vor physischen Schäden.
• Vollständig mit Gewinde versehene Ausführung, festgelegt durch Option 00 (0 mm gewindelose Länge), kombiniert mit einer Gehäusegesamtlänge von 60 mm (Option 06).
• Gesamte Sondenlänge von 0,5 Metern (1,6 Fuß) (Option 05), ideal für direkt gekoppelte Installationen oder beengte Gehäuse.
• Koaxialsteckverbinder ClickLoc mit integriertem Steckverbinder-Schutz (Option 01), der eine zuverlässige, feuchtigkeitsbeständige elektrische Verbindung gewährleistet.
• Genehmigungspaket Option 05 einschließlich CSA-, ATEX- und IECEx-Zertifizierungen für eigensichere und nicht zündfähige Installationen in explosionsgefährdeten Bereichen.
• Sondenspitzenmaterial aus Polyphenylensulfid (PPS) mit chemischer Beständigkeit und thermischer Stabilität von -52 °C bis +177 °C.

Anwendungen

Diese Näherungssonde wird in Maschinenschutz- und Zustandsüberwachungssystemen in Schwerindustrien wie Energieerzeugung, Öl und Gas sowie chemischer Verarbeitung eingesetzt. Zu den spezifischen Anwendungen gehören:

• Messungen der radialen Schwingungen an schnelllaufenden Maschinen mit Gleitlagern.
• Überwachung der axialen Position und des Axialschubs an Dampfturbinen, Kompressoren und Pumpen.
• Keyphasor-Referenz und Messungen der Drehzahl.
• Systeme zur Überdrehzahlerkennung und Maschinendiagnose.

Bestellinformationen

Technische Daten

Installationsrichtlinien

• Gewindedrehung: Beim Einschrauben der Sonde in ihre Montageposition den Sondenkörper und nicht das Kabel drehen, um Verdrillungen und interne Kabelschäden zu vermeiden.
• Biegeradiusgrenzen: Sicherstellen, dass der Sondenkabel-Biegeradius den zulässigen Mindestwert von 25,4 mm (1,0 Zoll) nicht unterschreitet.
• Handfestes Anziehen der Verbindung: Die ClickLoc-Koaxialstecker nur handfest anziehen, um eine mechanische Überbeanspruchung zu vermeiden. Die goldfarbenen „Click“-Stecker nicht mit Werkzeugen festziehen.
• Montage des Steckerschutzes: Den integrierten Steckerschutz über der verbundenen Sonde-Kabel-Verbindung anbringen, um Öl, Feuchtigkeit und Schmutz fernzuhalten.

Konformität und Zertifizierungen

• Zulassungen: Option 05, zertifiziert für CSA, ATEX und IECEx.
• Explosionsgefährdete Bereiche: Eigensichere und nicht funkenerzeugende Ausführungen für Installationen der Klasse I, Division 1 / Division 2 und Zone 0 / Zone 2 bei ordnungsgemäßem Anschluss an zertifizierte Barrieren.
• CE-Kennzeichnung: Vollständig konform mit den europäischen Normen zur elektromagnetischen Verträglichkeit (EMV) und für explosionsgefährdete Bereiche.
