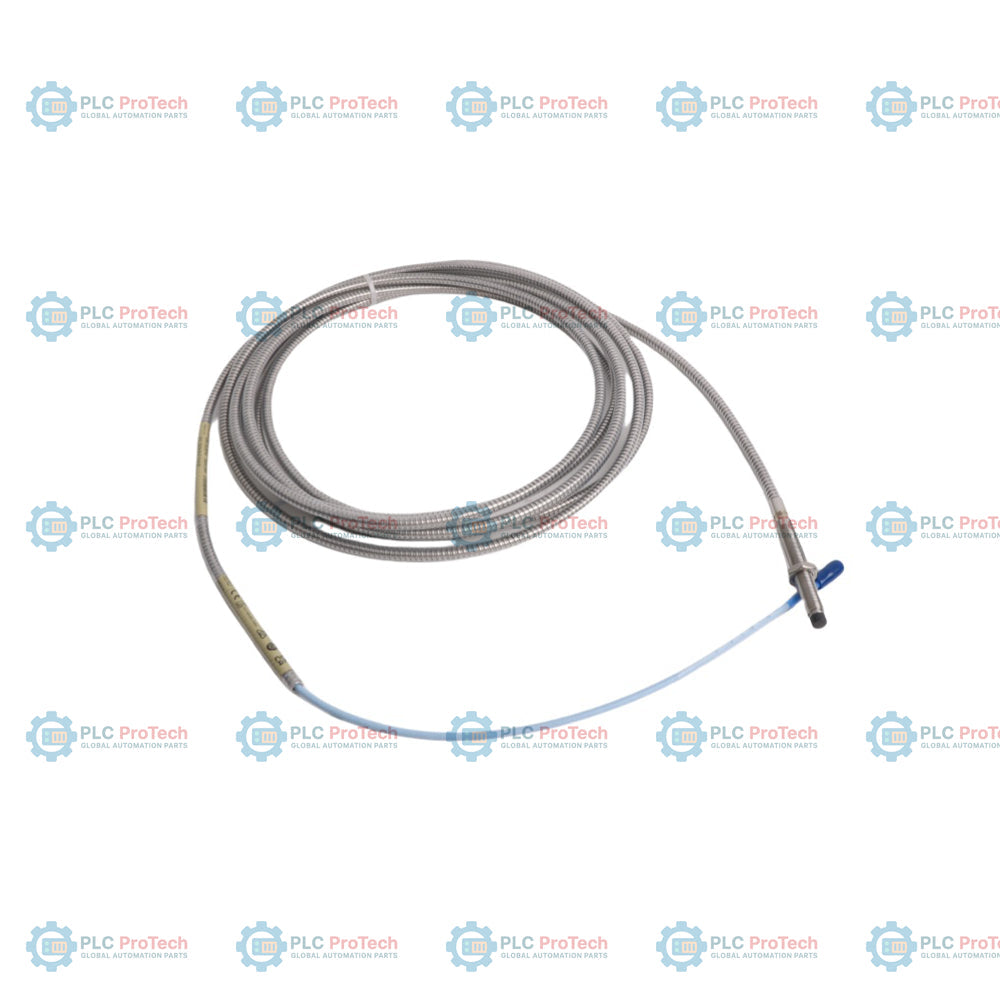

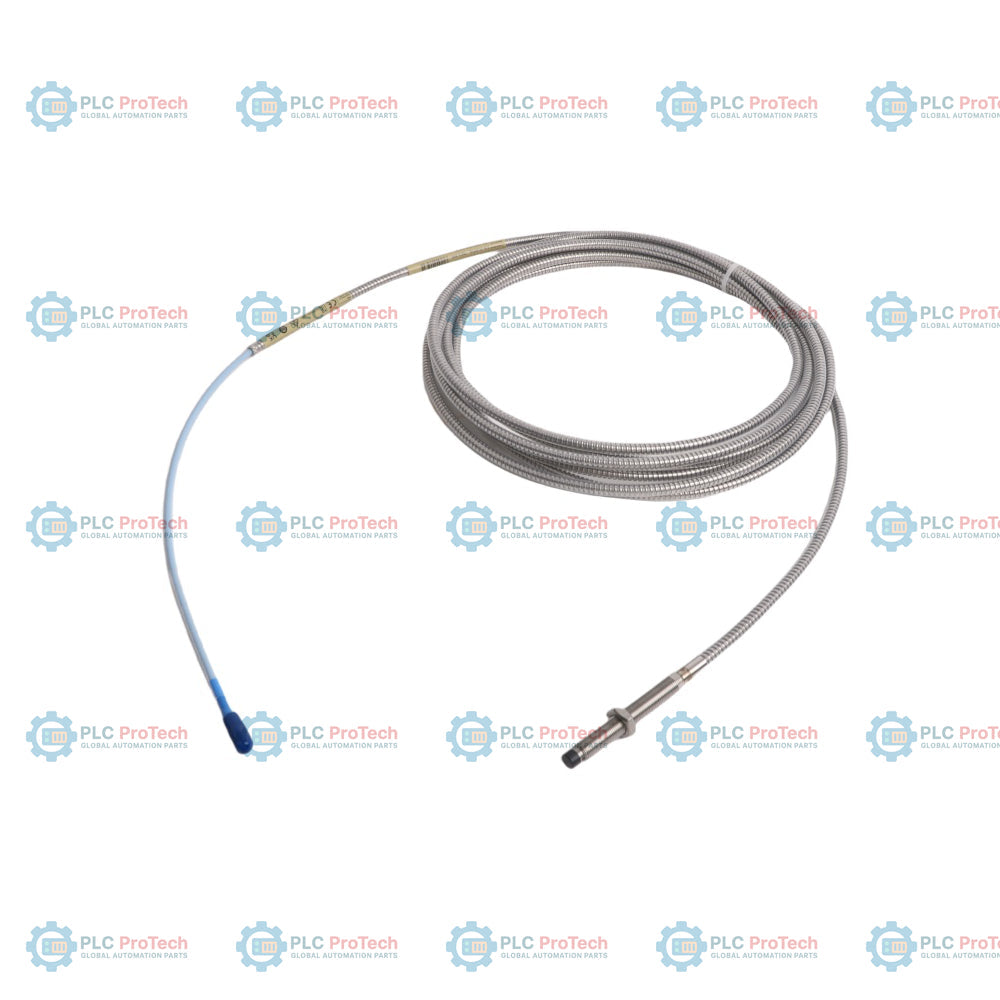

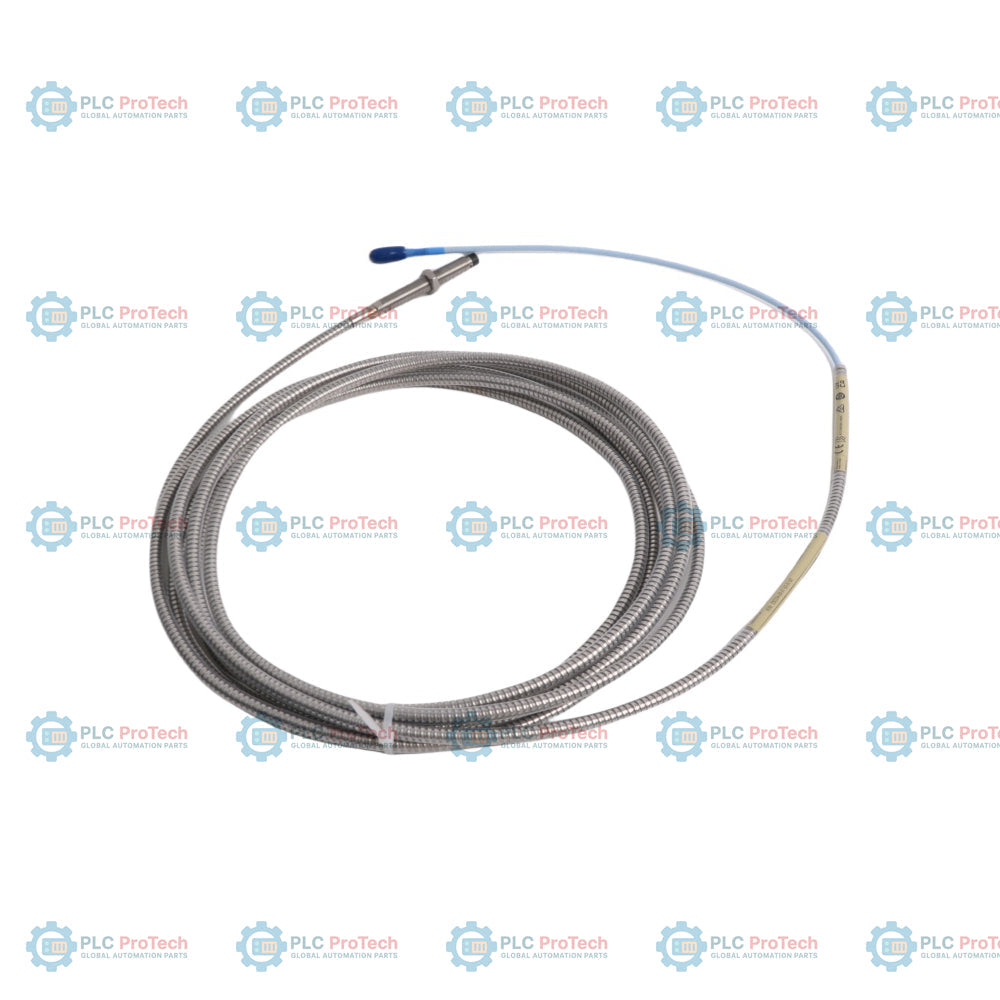

330104-00-07-50-02-00: Diese 3300 XL 8-mm-Näherungssonde verfügt über ein metrisches Gehäuse mit M10 x 1-Gewinde und integrierter Edelstahlarmierung, Option 00 mit vollständig durchgehendem Gewinde (0 mm Länge ohne Gewinde), Option 07 mit einer Gehäusegesamtlänge von 70 mm, Option 50 mit einer Gesamtkabellänge von 5,0 Metern sowie einen Miniatur-ClickLoc-Koaxialstecker der Option 02 ohne Steckerschutz.

Dieser berührungslose Wirbelstromaufnehmer wird in Maschinenschutzsystemen zur Überwachung von Wellenschwingungen, axialer Position und Keyphasor-Referenzen an rotierenden Maschinen mit Gleitlagern eingesetzt. Die Edelstahlarmierung umschließt das standardmäßige 75-Ohm-Koaxialkabel und schützt es in rauen Betriebsumgebungen vor mechanischen Einschnitten, Quetschungen und Abrieb. Der Aufnehmer ist mit standardmäßigen 3300 XL 5-Meter-Proximitor-Systemen kompatibel und entspricht den mechanischen und elektrischen Kompatibilitätsprofilen standardmäßiger industrieller Überwachungshardware.

Merkmale

• Metrisches M10 x 1-Gehäuse: Standardmäßiges metrisches Gewinde für eine saubere Nachrüstung und direkte Montage an europäischen und metrischen Maschinen.
• Option ohne Gewinde, 0 mm: Vollständig mit Gewinde versehener Stahlkörper (Option 00) für maximale Gewindetiefe und eine stabile Montage.
• Gewindehülsenlänge 70 mm: Große Gewindetiefe (Option 07), geeignet für die Montage durch Wände oder an Halterungen, wenn eine genaue Positionierung der Sonde erforderlich ist.
• Gesamtkabellänge 5,0 Meter: Integriertes 5,0-Meter-Kabel (Option 50), das für den direkten Anschluss an 5-Meter-Proximitor-Sensoren ausgelegt ist und kein Zwischenverlängerungskabel erfordert.
• Koaxialsteckverbinder ClickLoc: Vergoldeter Miniaturstecker (Option 02) für eine sichere physische Verbindung bei minimaler Signaldämpfung.
• Flexible Edelstahlarmierung: Eine spiralförmige Armierung aus AISI-302/304-Edelstahl über einem standardmäßigen FEP-Mantel schützt das Kabel vor mechanischer Beanspruchung.

Anwendungen

• Messungen radialer Wellenschwingungen an Turbinen, Verdichtern und Hochgeschwindigkeitspumpen
• Überwachung der axialen Schubposition zur Überprüfung der Rotorpositionierung
• Messungen von Drehzahl und Keyphasor-Zeitreferenzen an rotierenden Komponenten
• Industrielle Installationen, die eine physische Kabelarmierung zum Schutz vor Kontakt mit der Konstruktion erfordern

Bestellinformationen

Technische Daten

Verbindungen und Schnittstellen

Installationsrichtlinien

• Drehmomentgrenzen: Das empfohlene Anzugsdrehmoment für die Montage beträgt 7,5 N-m (66 in-lbf). Das maximal zulässige Drehmoment von 22,6 N-m (200 in-lbf) darf nicht überschritten werden.
• Kabelschutz: Biegen Sie das armierte Kabel nicht über den zulässigen Mindestbiegeradius von 25,4 mm (1,0 Zoll), um Schäden an den inneren Triaxialleitern zu vermeiden.
• Steckerpflege: Stellen Sie sicher, dass der ClickLoc-Miniaturstecker während des Verlegens sauber, öl- und feuchtigkeitsfrei sowie trocken bleibt. Verriegeln Sie den Stecker von Hand sicher.
• Gewindeeingriff: Stellen Sie die korrekte Ausrichtung mit den Innengewinden sicher. Eine maximale Gewindeeingriffslänge von 15 mm wird empfohlen, um ein Verklemmen zu verhindern.

Konformität und Zertifizierungen

• CE-konform
• RoHS-konform
• Vollständig konform mit API Standard 670 bei Integration in ein passendes 3300 XL 8-mm-System
