Beschreibung

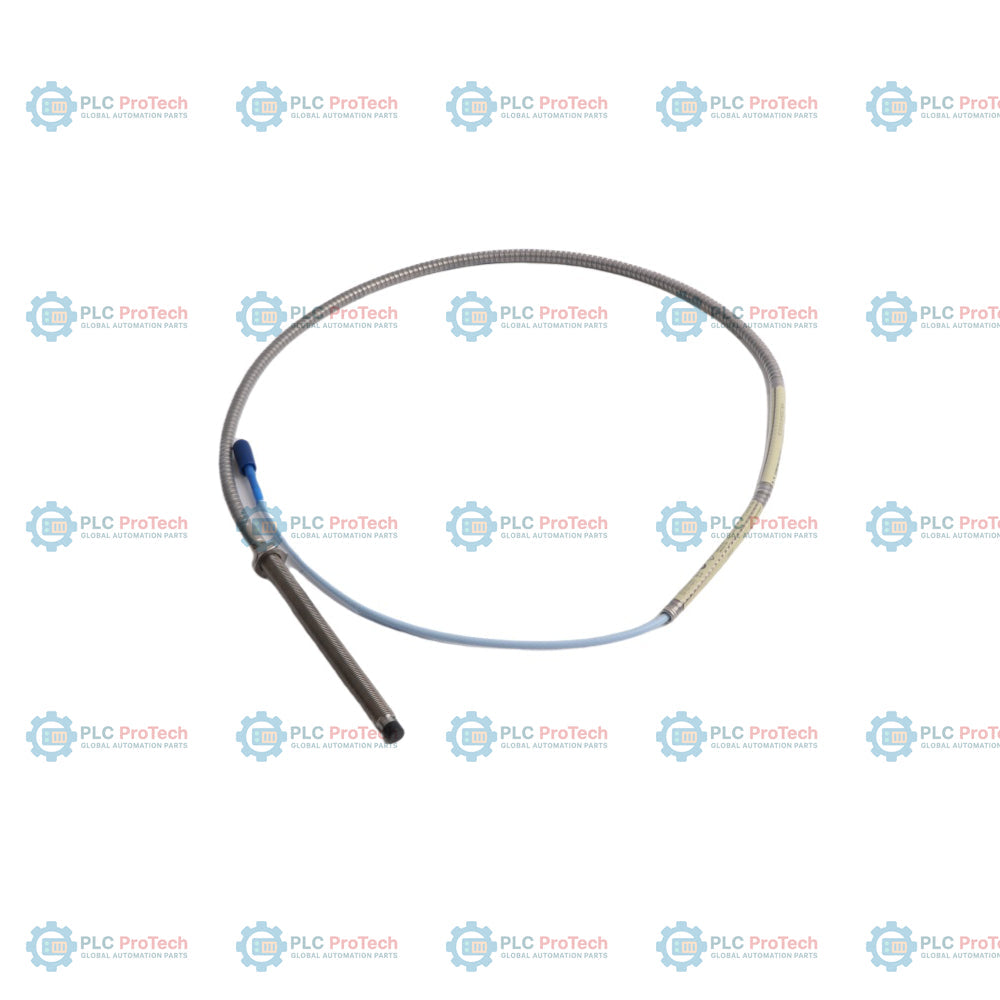

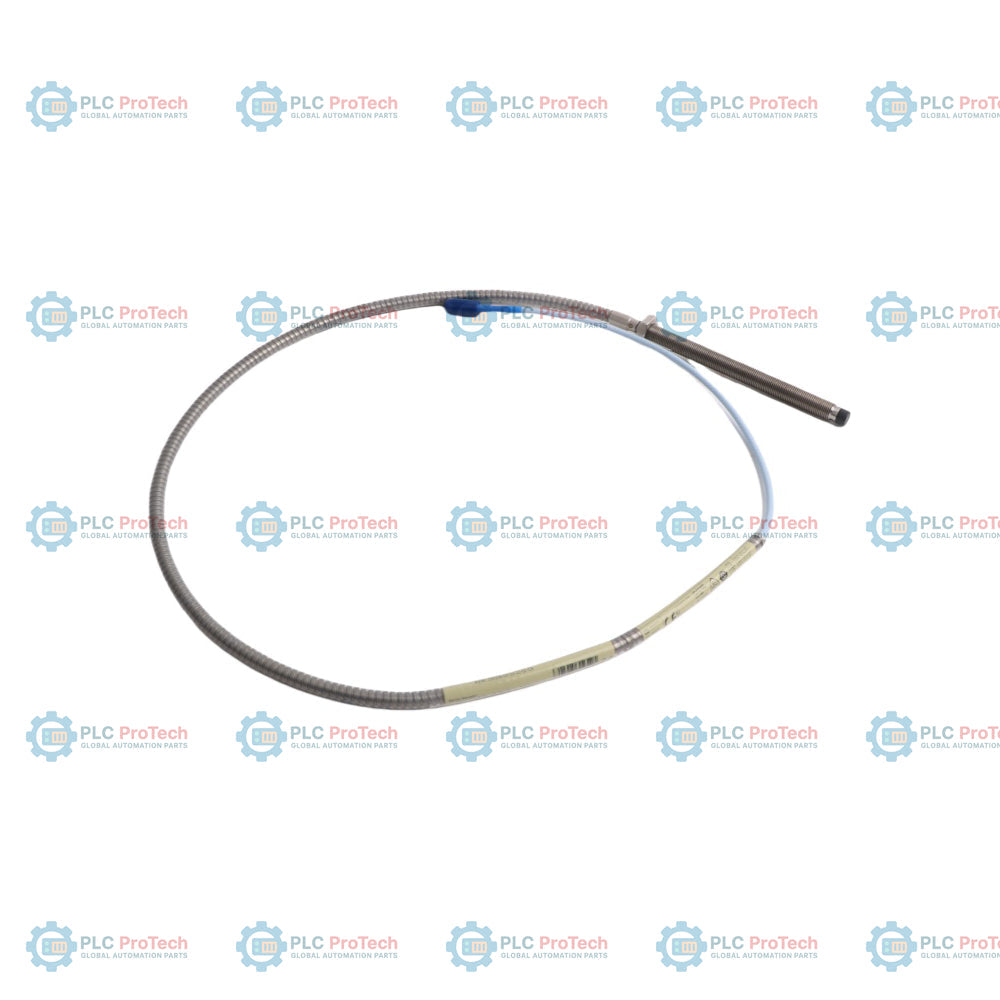

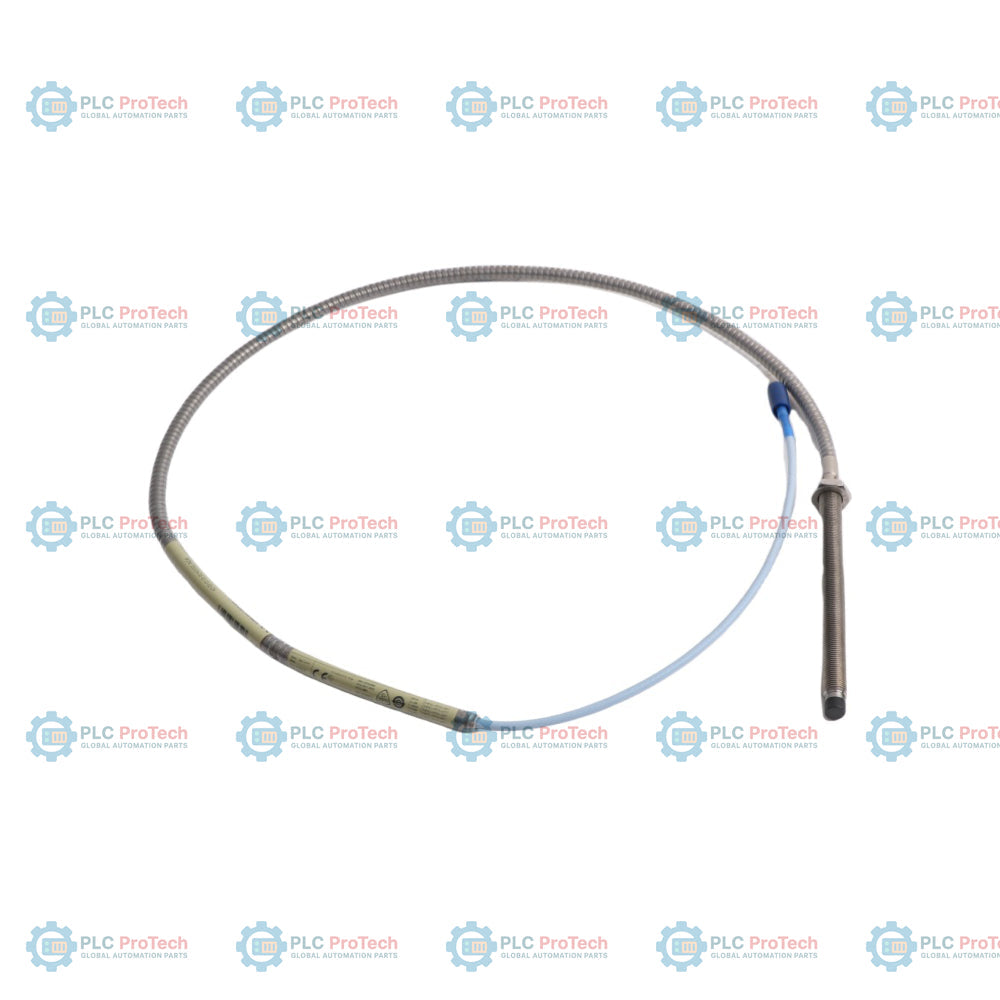

Der vollständig mit M10 x 1 metrischem Gewinde versehene Sondenkörper (Option 00 ohne Gewinde) mit einem 100-mm-Gehäuse (Option 10) und einem 1,0-m-Kabel mit Armierung (Option 10) bezeichnet diese 3300 XL 8-mm-Näherungssondenkonfiguration — 330104-00-10-10-02-CN. Diese Wirbelstromsonde ist Teil des 3300 XL 8-mm-Näherungsmesssystems und arbeitet als berührungsloser Sensor zur Messung sowohl statischer Verschiebungen als auch dynamischer Wellenschwingungen. Sie verfügt über eine Spitze aus Polyphenylensulfid und ein metrisch mit Gewinde versehenes Edelstahlgehäuse mit flexibler Edelstahlarmierung, die das interne Koaxialkabel vor abrasiven und aggressiven Industriebedingungen schützt.

Diese Konfiguration umfasst Option 02, die einen koaxialen Miniaturstecker ClickLoc an einem Standardkabel bezeichnet, und ist für die Verwendung mit standardmäßigen 3300 XL-Verlängerungskabeln optimiert. Das System ist austauschbar und ermöglicht den Anschluss an 3300 XL Proximitor-Sensoren, ohne dass eine individuelle Kalibrierung erforderlich ist. Das nachgestellte Suffix -CN gewährleistet die vollständige Einhaltung des chinesischen Zulassungspakets für explosionsgefährdete Bereiche und zertifiziert den Sensor für den Einsatz in chinesischen Anlagen der Petrochemie, Stromerzeugung und Schwerindustrie, die NEPSI- und CCC-Zertifizierungen erfordern.

Merkmale

• Ausführung mit metrischem Gewinde M10 x 1, 0 mm gewindefreier Länge und einer Gehäuselänge von insgesamt 100 mm.
• Die integrierte flexible Edelstahlarmierung bietet mechanischen Schutz für die Kabelführung in anspruchsvollen Leitungswegen.
• Der koaxiale Miniaturstecker ClickLoc mit Steckerstift ermöglicht eine sichere Verbindung mit geringen Verlusten und einem hör- und fühlbaren Klick.
• Das 75-Ohm-Koaxialkabel der Sonde hat eine Gesamtlänge von 1,0 Metern für eine standardmäßige Messkettenkonfiguration.
• Mit dem Suffix -CN zertifiziert und erfüllt die NEPSI- und CCC-Anforderungen für explosionsgefährdete Bereiche in China.

Anwendungen

• Überwachung der radialen Wellenschwingung an Dampfturbinen, Gasturbinen und Industriekompressoren.
• Verfolgung der axialen Schubposition und Gehäuseausdehnung an großen rotierenden Maschinen.
• Exzentrizitätsmessungen an Anlagen zur Stromerzeugung.
• Verfolgung von Keyphasor-Phase und Drehzahlreferenz an schnelllaufenden Industrieventilatoren und Gebläsen.
• Zustandsüberwachung von Maschinen in chinesischen Fertigungsumgebungen, die CCC-/NEPSI-Zulassungen erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Halten Sie um die Sondenspitze einen Mindestabstand von 20 mm zu benachbarten Metallstrukturen ein, um Signalstörungen am Zielobjekt zu verhindern.
• Installieren Sie das Gehäuse mit metrischem M10 x 1-Gewinde mit einem maximalen Anzugsdrehmoment von 13,5 N-m (120 in-lb).
• Stellen Sie sicher, dass die Miniatur-CClickLoc-Koaxialsteckverbinder handfest verbunden werden; verwenden Sie keine Zangen oder Metallwerkzeuge.
• Halten Sie bei der Verlegung des armierten Sondenkabels einen minimalen Biegeradius von 38,1 mm (1,5 Zoll) ein.
• Stellen Sie sicher, dass die Kabelabschirmung ausschließlich am Ende des Proximitor-Sensors mit der Instrumentenerde verbunden ist.

Konformität und Zertifizierungen

• NEPSI-zertifiziert für Installationen in explosionsgefährdeten Bereichen in China.
• CCC-konform (China Compulsory Certification).
• CE-konform.
• RoHS-konform.
