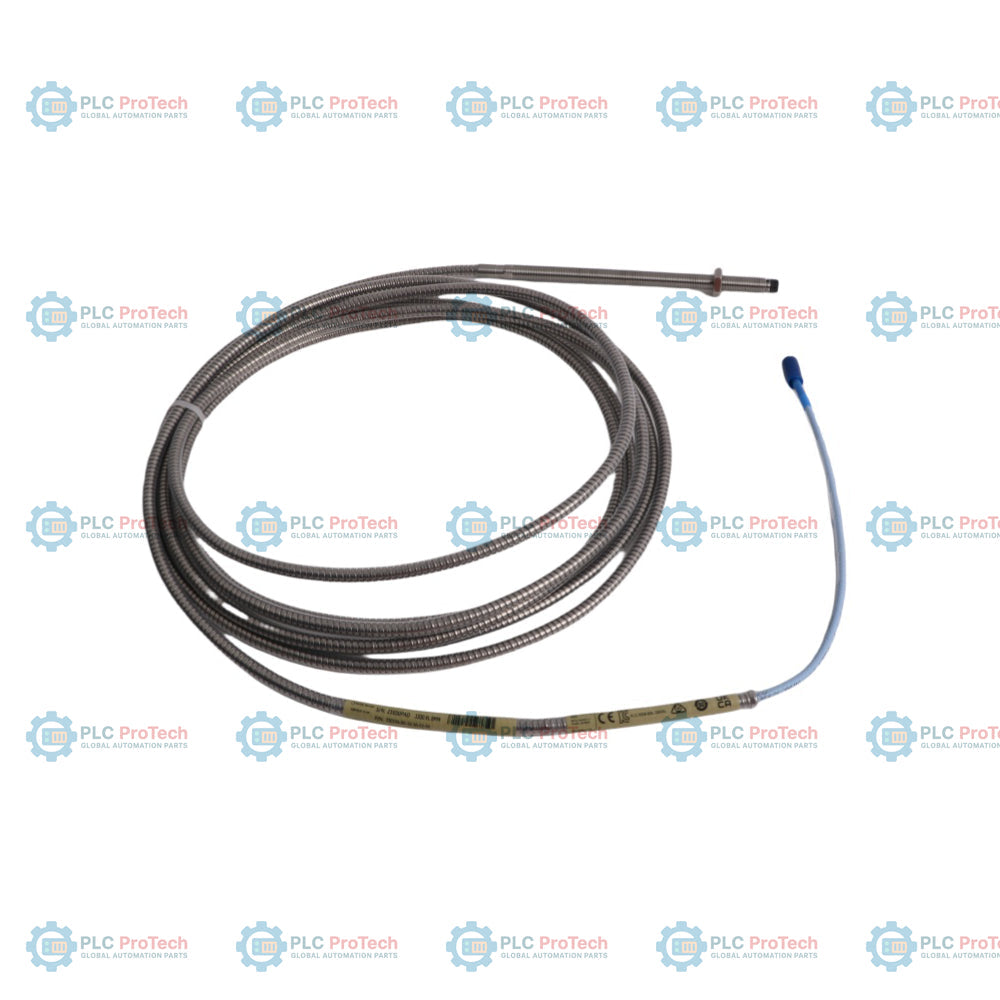

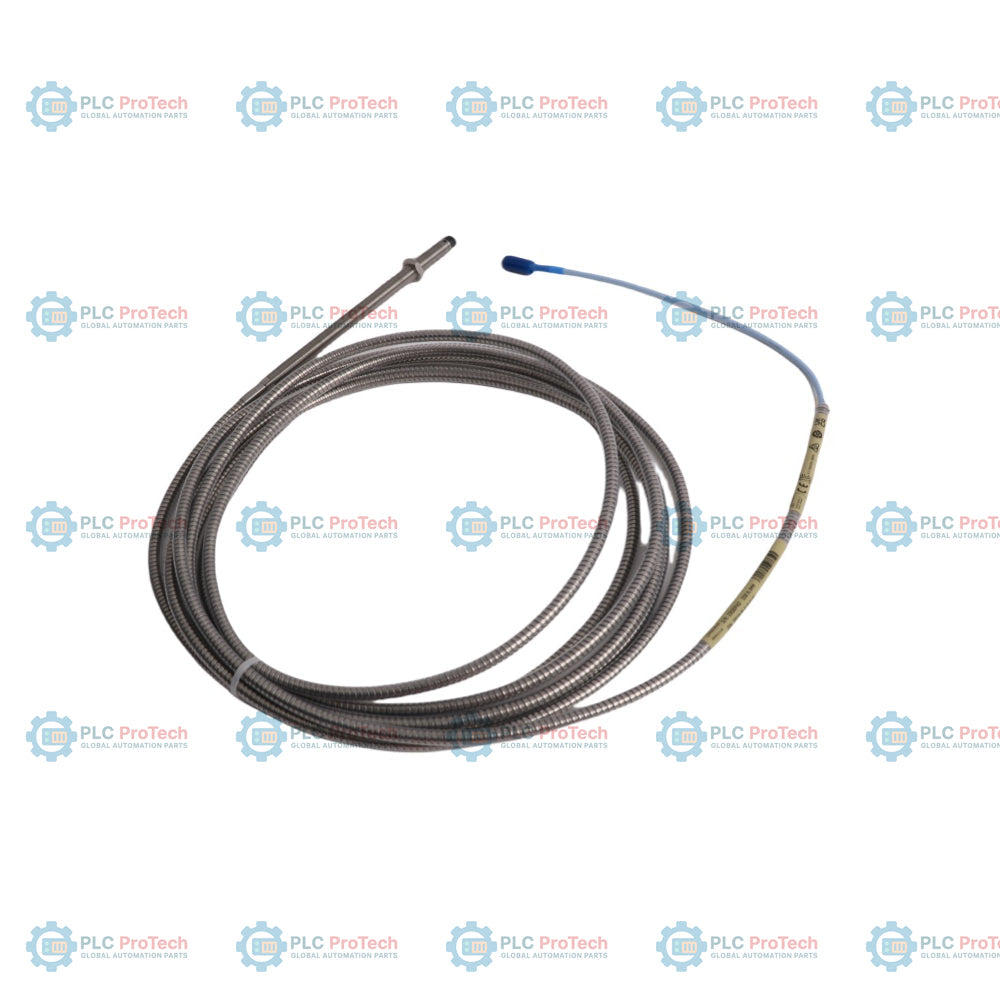

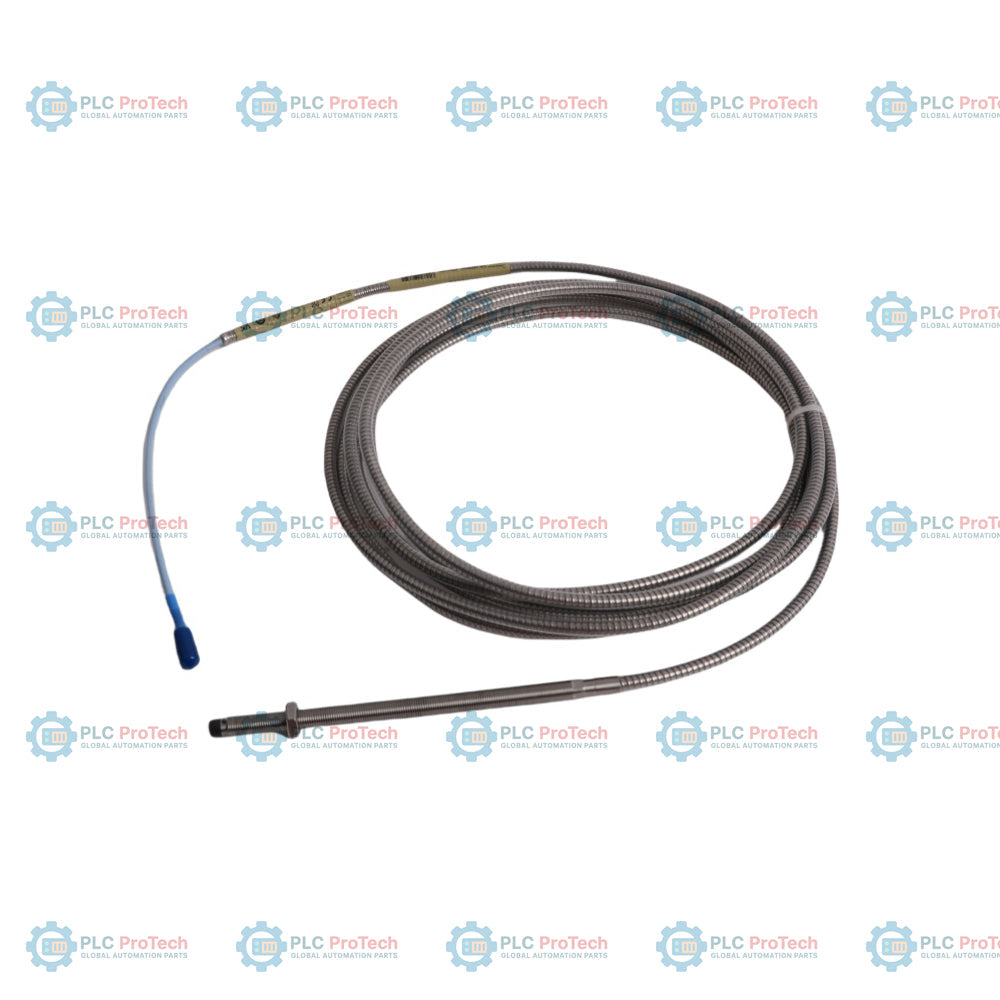

Ein vollständig mit metrischem M10 x 1-Gewinde versehener Sondenkörper (Option 00) mit einer Gehäuselänge von 160 mm (Option 16) und einem integrierten, 5,0 m langen armierten Kabel (Option 50) bezeichnet die 330104-00-16-50-02-00 3300 XL 8-mm-Näherungssonde. Diese Komponente für den Maschinenschutz dient zur Messung der statischen (Position) und dynamischen (Schwingung) Verschiebung an rotierenden Maschinen.
Diese Konfiguration enthält eine Edelstahlschutzarmierung, die das Koaxialkabel vor mechanischem Verschleiß, Abrieb und aggressiven Industrieumgebungen schützt. Anders als nicht armierte Modelle oder Varianten mit FluidLoc-Kabeln verbindet diese Option standardmäßige koaxiale ClickLoc-Miniaturanschlüsse (Option 02) mit einer nicht zugelassenen Konfiguration für allgemeine Zwecke (Option 00) für Installationsumgebungen, in denen keine offizielle Zertifizierung für explosionsgefährdete Bereiche erforderlich ist.
Typische Anwendungen zur Überwachung von Maschinen der Schwerindustrie umfassen:
| Optionssegment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330104-00-16-50-02-00 | 3300 XL 8-mm-Näherungssonde, M10 x 1-Gewinde, mit Schutzarmierung |
| A – Option für die gewindefreie Länge | 00 | 0 mm (vollständig mit Gewinde versehener Sondenkörper) |
| B – Option für gesamte Gehäuselänge | 16 | 160 mm gesamte Gehäuselänge |
| C – Option für Gesamtlänge | 50 | 5,0 Meter (16,4 Fuß) Gesamtsystemlänge |
| D – Option für Stecker- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel (armiert) |
| E – Option für behördliche Zulassung | 00 | Behördliche Zulassungen nicht erforderlich |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330104-00-16-50-02-00 |
| Produkttyp | 3300 XL 8-mm-Näherungssonde (mit Armierung) |
| Gewindetyp | M10 x 1 (metrisch) |
| Montageart | Standardmontage, armiert |
| Gewindefreie Länge | 0 mm |
| Gehäuselänge | 160 mm |
| Gesamtlänge | 5,0 Meter (16,4 Fuß) |
| Steckertyp | Miniatur-Koaxialstecker ClickLoc (Stecker) |
| Kabeltyp | Standardmäßiges 75-Ohm-Koaxialkabel mit integrierter Edelstahlarmierung |
| Empfohlenes Drehmoment | Handfest für goldene ClickLoc-Stecker |
| Systemkompatibilität | Nur mit 5-Meter-3300-XL-Proximitor-Sensoren kompatibel |
| Betriebstemperatur | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Druckdichtung der Sonde | Dichtet einen Differenzdruck von bis zu 7,0 bar (100 psi) zwischen Sondenspitze und Gehäuse ab |
| Kompatibilität des Zielmaterials | AISI-4140-Stahlziel (Standard-Kalibrierziel) |
| Empfohlene Feldverdrahtung | Abgeschirmtes dreiadriges Kabel mit 0,2 bis 1,5 mm2 (16 bis 24 AWG) |
| Abmessungen | 160 mm x 17 mm x 17 mm (H x B x T) |
| Gewicht | 0,75 kg |
Befolgen Sie diese Richtlinien, um eine korrekte mechanische Installation und zuverlässige Leistung sicherzustellen:
Diese Konfiguration (Option 00) ist für allgemeine industrielle Umgebungen vorgesehen, in denen keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind. Sie wird unter den strengen Qualitätskontrollstandards von Bently Nevada hergestellt.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330104-00-16-50-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 750g
Abmessungen: 160 mm x 17 mm x 17 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
