Bently Nevada 330902-00-10-10-02-05 3300 NSv-Näherungssonde

Beschreibung

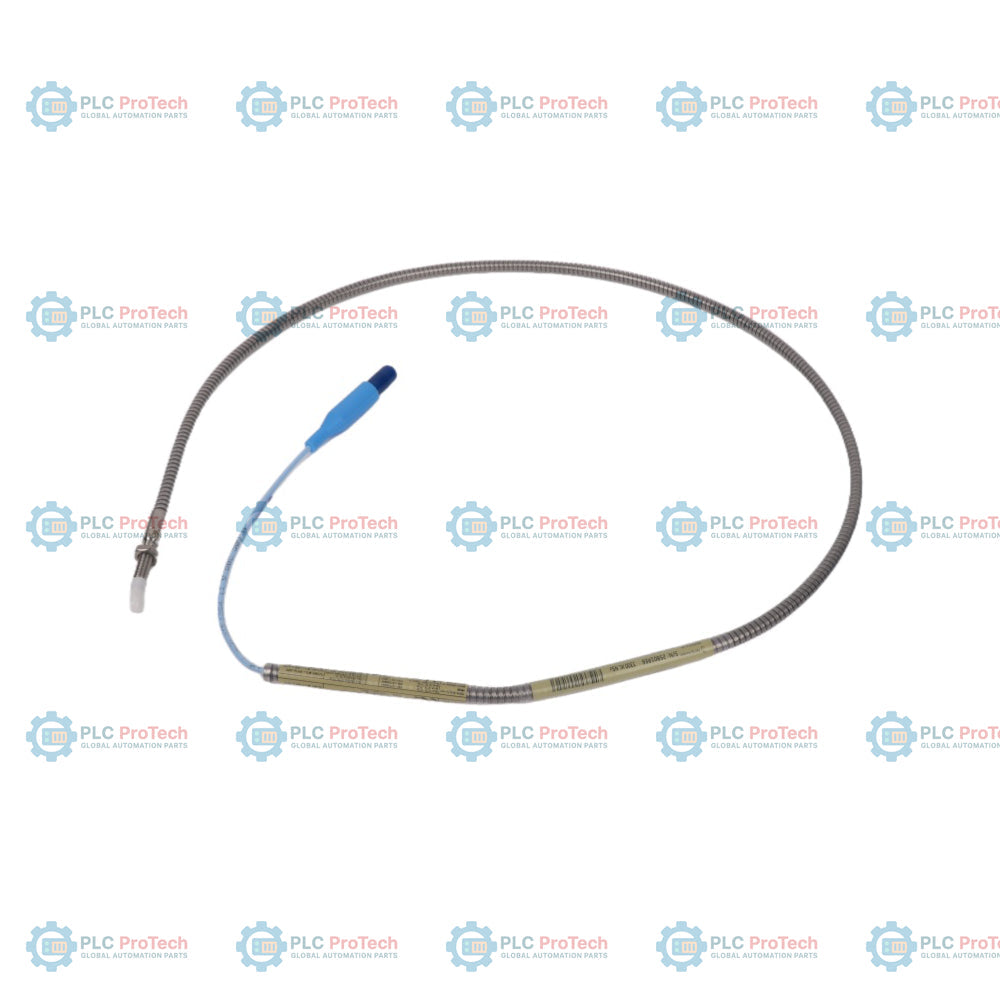

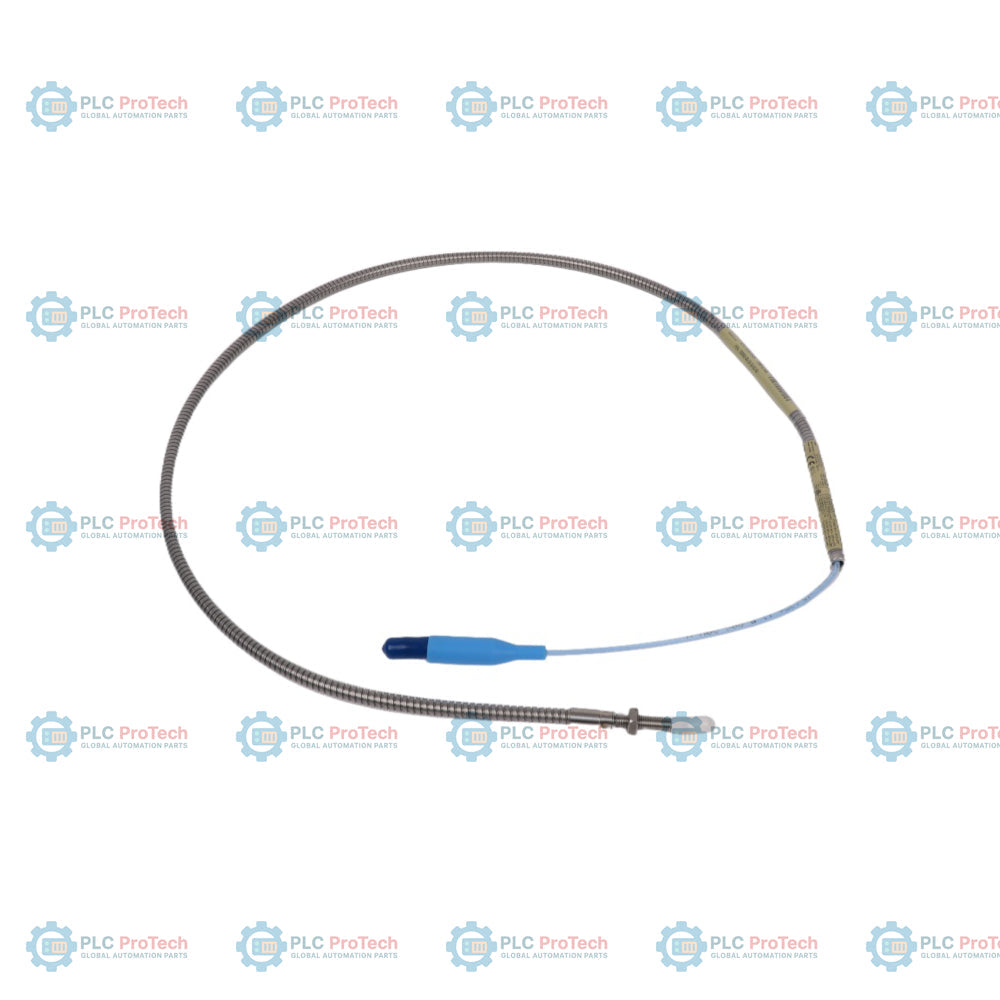

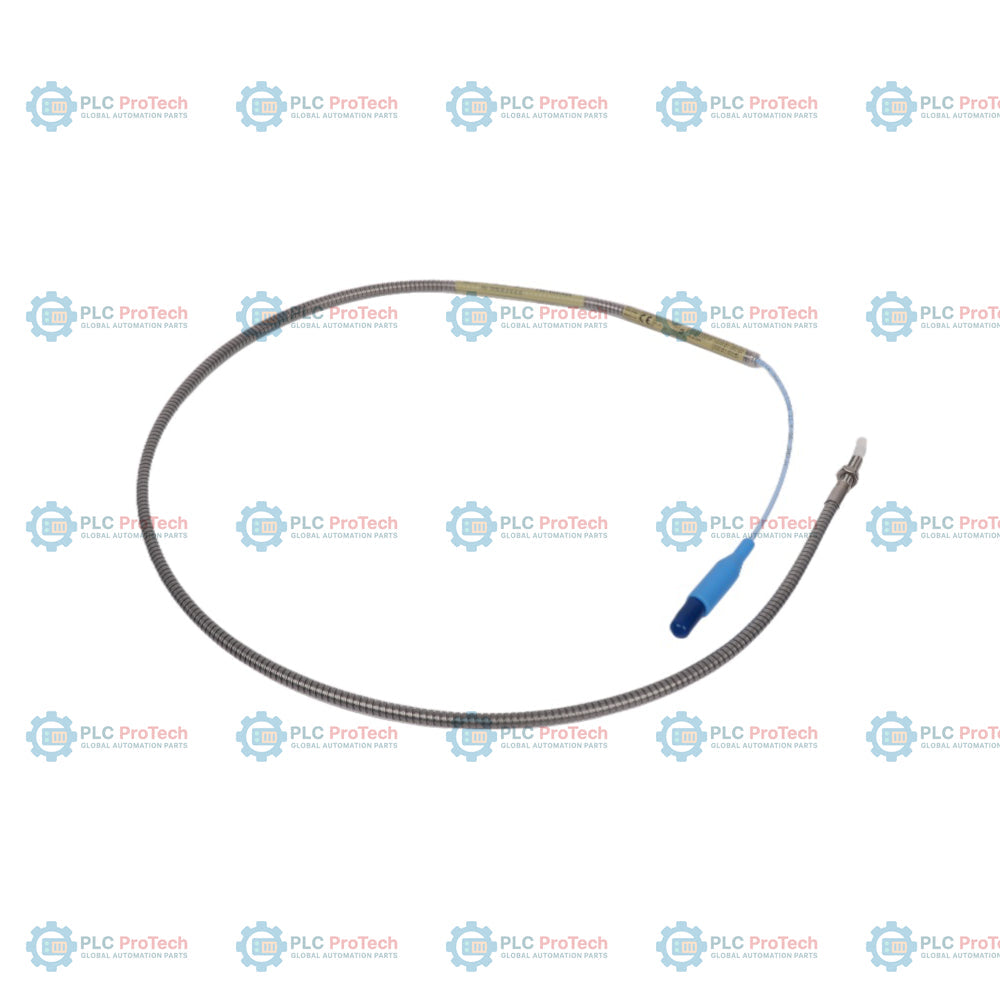

Die Konfiguration 330902-00-10-10-02-05 spezifiziert eine 3300-NSv-Näherungssonde mit integrierter flexibler Edelstahlarmierung, einem vollständig mit 1/4-28-UNF-Gewinde versehenen Gehäuse (0,0 Zoll ungewindete Länge und 1,0 Zoll Gehäuselänge), einer Gesamtkabellänge von 1,0 m, einem standardmäßigen koaxialen ClickLoc-Steckverbinder und umfassenden Zulassungen für mehrere explosionsgefährdete Bereiche gemäß Option 05.

Als kritisches Element des Bently Nevada 3300 XL NSv Näherungswandlersystems wurde dieser berührungslose Wirbelstromsensor speziell für Anwendungen mit begrenztem Freiraum oder verkleinerten Zielgeometrien entwickelt, etwa für rotierende Maschinen mit kleiner Bohrung und aeroderivative Gasturbinen. Die robuste, flexible Edelstahlarmierung aus AISI 302 schützt das 75-Ohm-Koaxialkabel vor physischen Beschädigungen, mechanischen Schnitten und industrieller Abnutzung. Der Sensor gibt eine Spannung aus, die direkt proportional zum Abstand zwischen Sondenspitze und Ziel ist, und ermöglicht dadurch in Verbindung mit einem passenden 330930-Verlängerungskabel und einem 330980-Proximitor hochpräzise Messungen der dynamischen Wellenschwingung, der axialen Position und der Drehzahl.

Merkmale

• Robuste Edelstahlarmierung (AISI 302): Die integrierte Schutzummantelung bewahrt das empfindliche FEP-Koaxialkabel vor Abrieb und Stößen.
• Option mit vollständig mit Gewinde versehenem Gehäuse (00-10): Ausgelegt mit 0,0 Zoll ungewindeter Länge und einer Gesamtlänge des Gehäuses von 1,0 Zoll für maximale Flexibilität bei der physischen Installation auf engstem Raum.
• 1,0-Meter-Anschlusskabel (Option 10): Bietet ein praktisches, standardmäßiges, FEP-isoliertes 1,0-m- (39-Zoll-) Koaxialkabel, das sich für direkte Übergänge zu Schaltschränken oder Näherungsanschlüssen eignet.
• Miniatur-ClickLoc-Steckverbinder (Option 02): Platzsparende, flache, vergoldete Koaxialverbindung aus Messing, die eine hohe Signalintegrität ohne zusätzliches Volumen eines Steckverbinderschutzes gewährleistet.
• Für explosionsgefährdete Bereiche zertifiziert (Option 05): Werksseitig mit weltweiten Zulassungen (ATEX, IECEx, cNRTLus) für die Installation in explosionsgefährdeten Bereichen der Klasse I, Division 1 und Zone 0 ausgestattet.
• Spitze aus Polyphenylensulfid (PPS): Die geformte, langlebige Polymer­spitze widersteht chemischer Zersetzung, dem Eindringen von Feuchtigkeit und Lösungen mit hohem pH-Wert.

Anwendungen

• Überwachung von Radialschwingungen und axialer Position an schnelllaufenden aeroderivativen Gasturbinen.
• Berührungslose Wegverfolgung an Zentrifugalkompressoren mit kleiner Bohrung und an Hilfsmaschinen.
• Messanwendungen mit beengten Montagebereichen, Plansenkungen oder versetzt angeordneten Zielpositionen.
• Raue industrielle Umgebungen, die eine mechanische Armierung zum Schutz des Kabels erfordern.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

• Drehmomentbegrenzung des Gehäuses: Sicherstellen, dass das Installationsdrehmoment für das 1/4-28-Gewinde 5.1 N-m (45 in-lb) nicht überschreitet, um ein Verklemmen des Gewindes oder eine Beschädigung des internen Sensors zu verhindern.
• Spalteinstellung: Den Anfangsspalt mit einem an den Ausgang des Proximitor-Sensors angeschlossenen Voltmeter einstellen. Den Abstand so einstellen, dass ein Zielwert von etwa -9.0 Vdc erreicht wird (1.0 mm bzw. 40 mils Spalt).
• Kabelschirmung und -führung: Das armierte Kabel durch saubere Bereiche und entfernt von Stromführungen verlegen. Über die gesamte Strecke einen Mindestbiegeradius von 25.4 mm (1.0 in) einhalten.
• Steckerverbindung: Koaxialstecker handfest anziehen (nicht mehr als 0.56 N-m bzw. 5 in-lb). Bei der Installation in feuchten oder öligen Umgebungen selbstverschweißendes Silikonband zum Abdichten gegen Feuchtigkeit verwenden.

Konformität und Zertifizierungen

• ATEX/IECEx (eigensicher): Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (für EPL Ga und Dc); Ex nA/ec IIC T5...T1 Gc (für EPL Gc).
• Nordamerikanische cNRTLus-Zulassung: Klasse I, Zone 0, AEx/Ex ia IIC T5...T1 Ga; Klasse I, Division 1, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III.
• Funktionale Sicherheit: Zertifiziert für den Einsatz in Sicherheitskreisen gemäß SIL 2 (HFT = 0) oder SIL 3 (HFT = 1).
• Umweltschutz: Konform mit den Spezifikationen EU-RoHS und China-RoHS.
