Hersteller: Bently Nevada
Produkt-Nr.: 330104-00-17-10-11-00
Herkunftsland:Vereinigte Staaten
Produkttyp: Näherungssonden
Zahlung: T/T, Western Union
Gewicht: 320g
Versandhafen: Xiamen
Garantie: 12 Monate

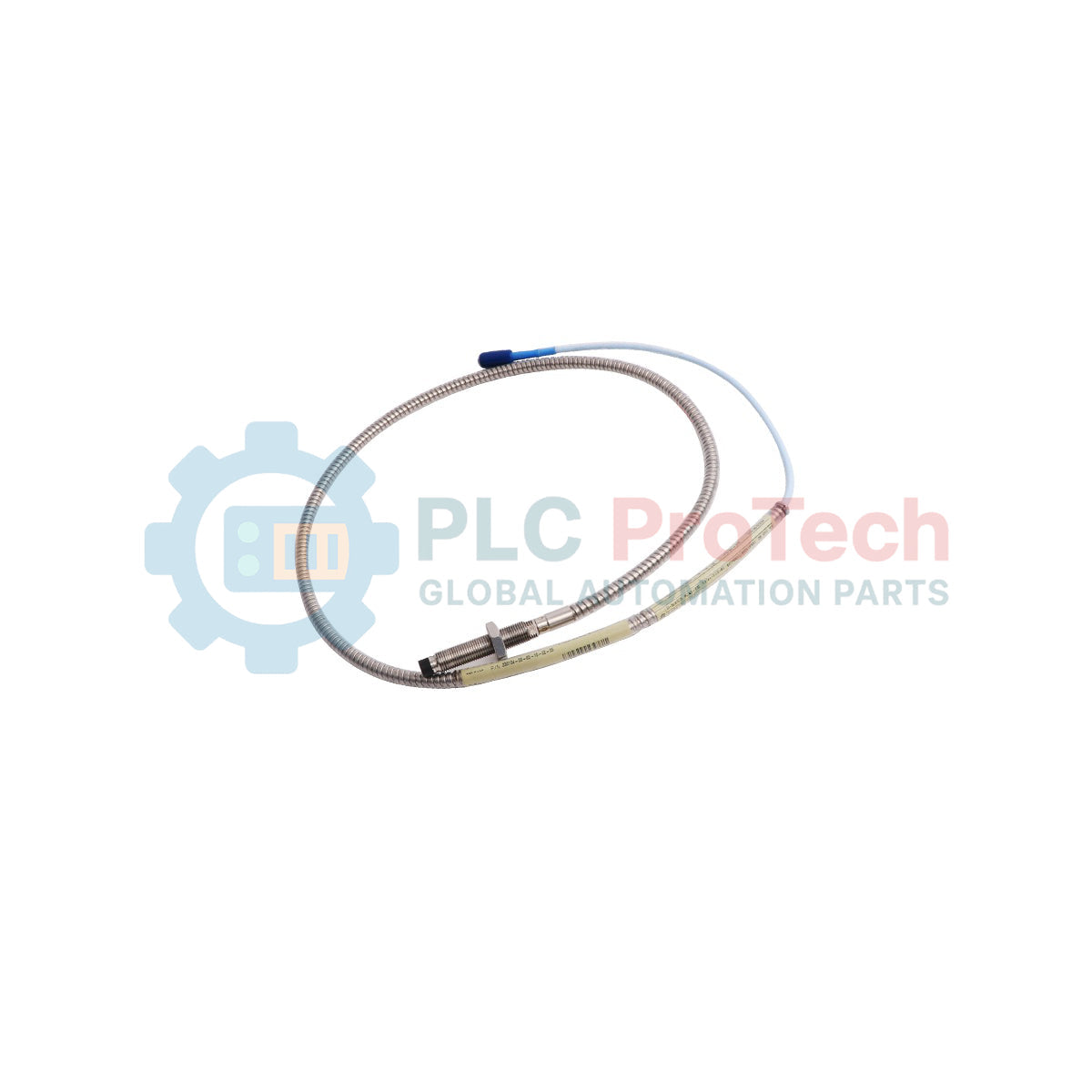

Der Bently Nevada 330104-00-17-10-11-00 ist für den kontinuierlichen Maschinenschutz und die Diagnoseüberwachung optimiert und eine Wirbelstrom-Näherungssonde der branchenüblichen Serie 3300 XL 8 mm. Dieser berührungslose Sensor misst statische Abstände (Spalt) und dynamische Abstände (Schwingung) zwischen der Sondenspitze und der Zielwelle. Er ist speziell mit einem M10 x 1-Gewinde, einer vollständig mit Gewinde versehenen Gehäuseausführung und einer Systemlänge von 1,0 Meter konfiguriert. Ausgestattet mit einem koaxialen ClickLoc-Stecker und einem FluidLoc-Kabel verhindert diese Sonde, dass Prozessflüssigkeiten durch die innere Kabelstruktur wandern, und gewährleistet so zuverlässige Leistung in rauen industriellen Umgebungen.
| Optionscode | Konfigurationsparameter | Ausgewählte Spezifikation |
|---|---|---|
| 00 | Gewindefreie Länge | 0 mm (vollständig mit Gewinde versehenes Gehäuse) |
| 17 | Gesamtlänge des Gehäuses | 170 mm |
| 10 | Gesamtlänge | 1,0 Meter (3,3 Fuß) |
| 11 | Stecker- und Kabeltyp | Miniatur-Koaxial-ClickLoc-Stecker mit Steckerschutz, FluidLoc-Kabel |
| 00 | Zulassung durch Behörden | Nicht erforderlich |
| Parameter | Wert / Spezifikation |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer / SKU | 330104-00-17-10-11-00 |
| Durchmesser der Sondenspitze | 8 mm |
| Gewindeprofil | M10 x 1 (metrisch) |
| Linearer Bereich | Nominell 2,0 mm (80 mil) |
| Betriebstemperaturbereich | -51 °C bis +177 °C (-60 °F bis +350 °F) |
| Kompatibilität des Skalierungsfaktors | 7,87 V/mm (200 mV/mil) mit passendem Proximitor |
| Kabeltyp | 75-Ohm-koaxiales FluidLoc-Kabel |
| Steckerausführung | Miniatur-ClickLoc (Stecker) |
| Nettogewicht | 0,323 kg (0,71 lbs) |
| Versandgewicht (berechnet) | 1.500 kg (3,31 lbs) |
| Herkunftsland | Vereinigte Staaten (U.S.A) |
Um langfristige Stabilität in gefährlichen Industrieprozessen sicherzustellen, müssen Ingenieure während der Systeminstallation wichtige physikalische und elektrische Parameter bewerten.
Die Sonden der Serie 330104 müssen mit einem Proximitor Sensor der korrekten Gesamtsystemlänge kombiniert werden. Da diese Sonde eine Gesamtlänge von 1,0 Metern aufweist, ist ein Verlängerungskabel mit 4,0 Metern erforderlich, um ein Gesamtsystem von 5,0 Metern zu konfigurieren, oder ein Verlängerungskabel mit 8,0 Metern, um ein Gesamtsystem von 9,0 Metern zu konfigurieren. Die Kombination von 5-Meter-Sonden mit 9-Meter-Sensorelektronik verursacht schwere Fehler beim Kalibrierungs-Skalierungsfaktor.
Da diese Sonde eine Gesamtlänge des Gehäuses von 170 mm und keinen gewindefreien Abschnitt von 0 mm aufweist, kann eine Fehlausrichtung beim Einführen zu einem Verkanten des Gewindes in der Montagebohrung führen. Prüfen Sie bei der Installation in einem tiefen Gehäuse, ob Grate am Gewinde vorhanden sind. Biegen Sie das FluidLoc-Kabel nicht über seinen minimalen dynamischen Biegeradius von 25,4 mm (1,0 Zoll), um interne Mikrorisse in der Koaxialabschirmung zu verhindern.
Überprüfen Sie während der Inbetriebnahme mit einem kalibrierten Digitalmultimeter, dass die physische Spannung des Spalts dem Auslegungs-Sollwert entspricht (typischerweise -10 VDC bei einer Kalibrierung im mittleren Bereich), bevor Sie die Kontermutter sichern. Stellen Sie sicher, dass der ClickLoc-Steckerschutz vollständig sitzt. Dadurch wird verhindert, dass Maschinenvibrationen an den Kontaktflächen des Steckers reiben, was sich in hochfrequenten Rauschspitzen in den Trends des Kontrollraums äußert.
KRITISCHE WARNUNG
Vergewissern Sie sich vor der Montage der Sonde, dass die Maschine vollständig spannungsfrei geschaltet sowie verriegelt und gekennzeichnet (LOTO) ist. Halten Sie die Sensorspitze während der Installation von starken Magnetfeldern fern. Überschreiten Sie bei M10-Gewinden nicht das maximale Installationsdrehmoment von 4,5 N-m (40 in-lb).
