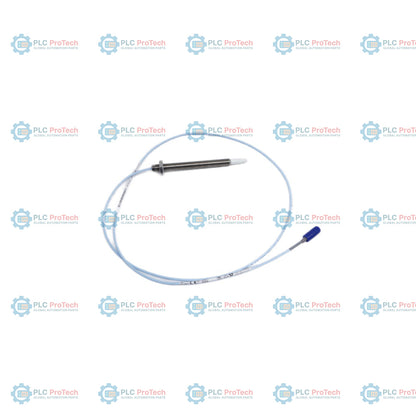

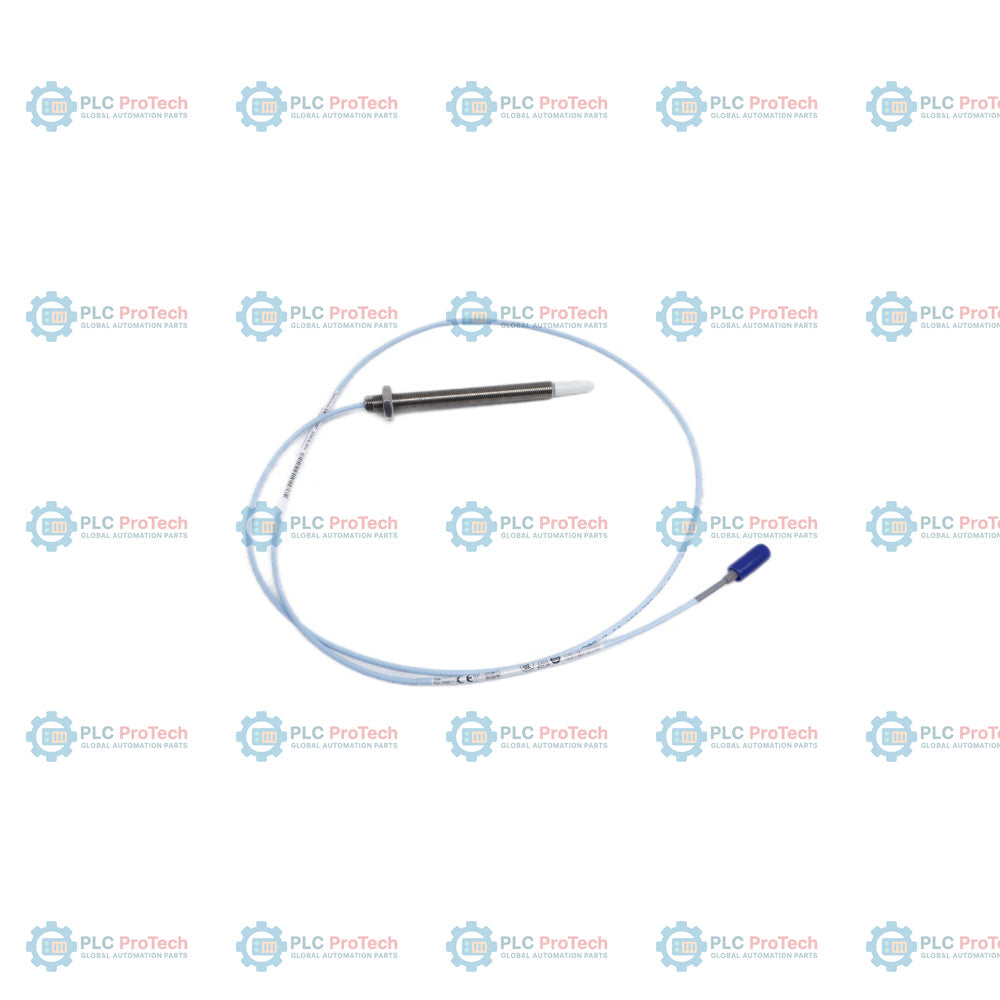

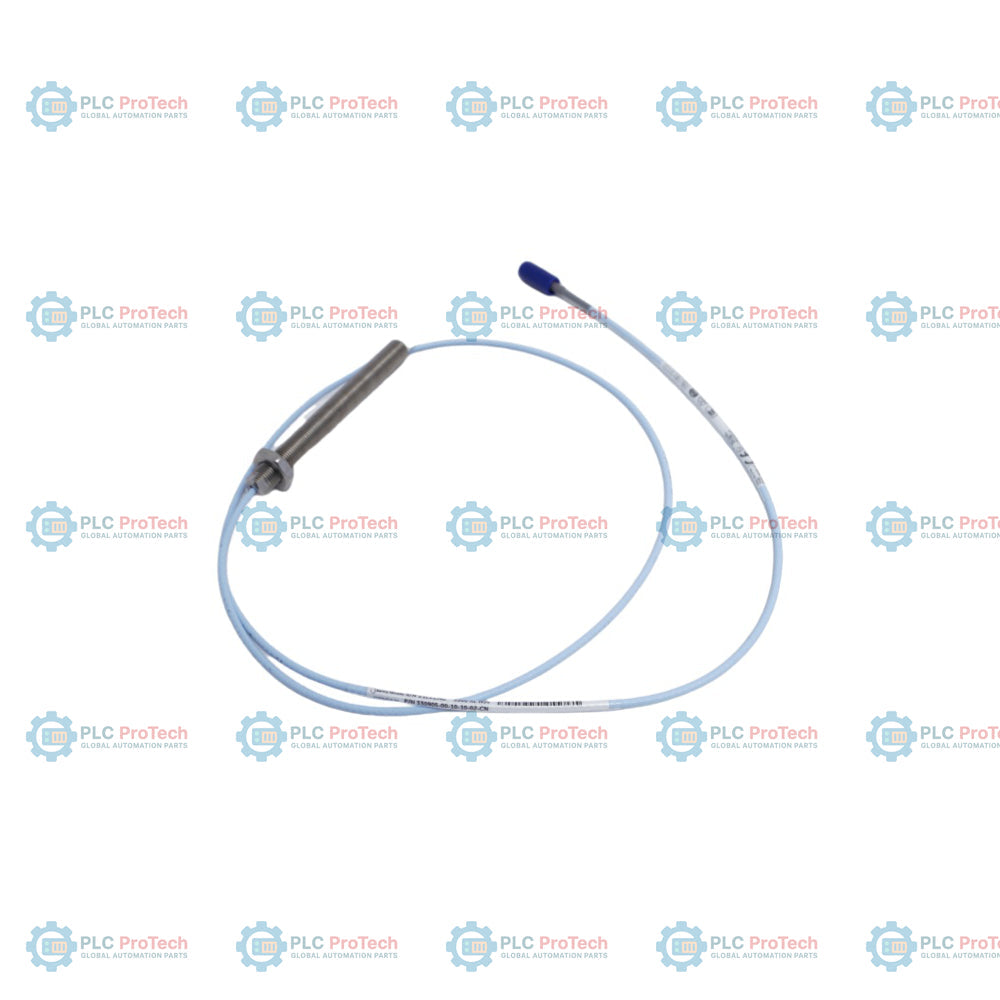

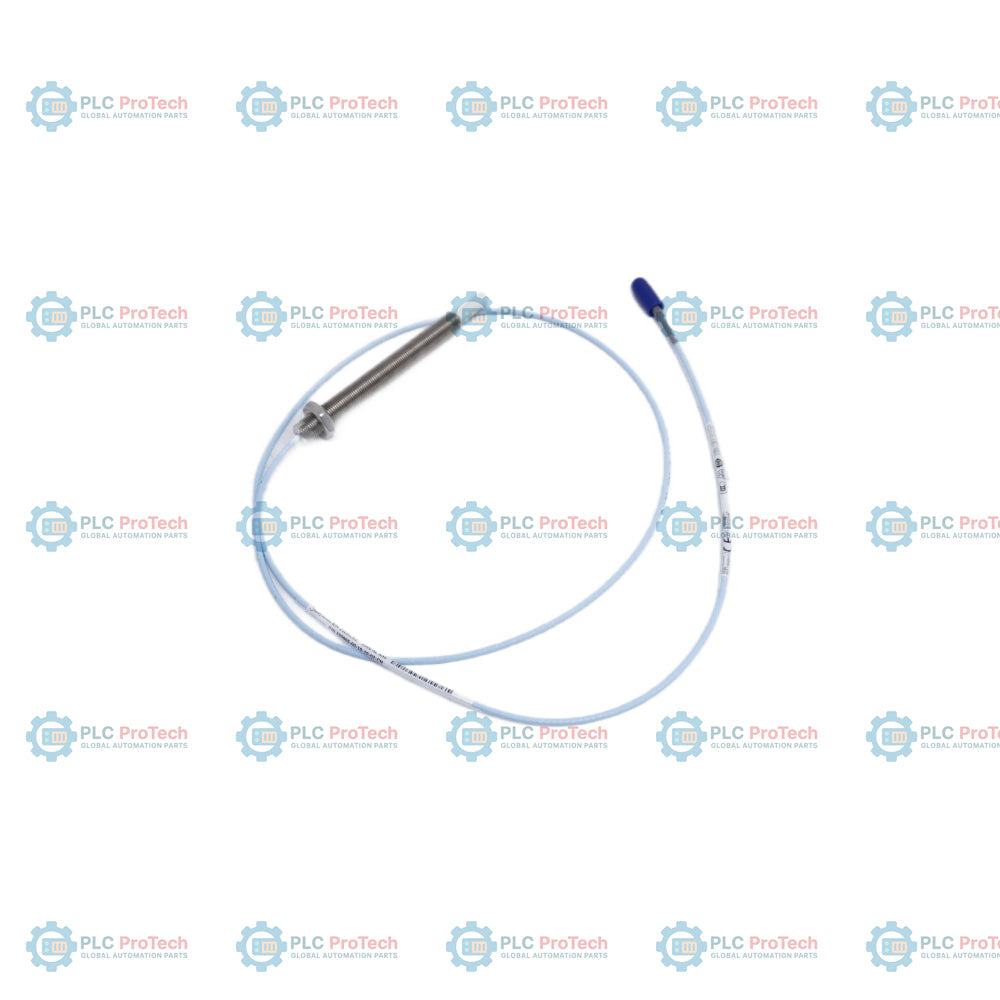

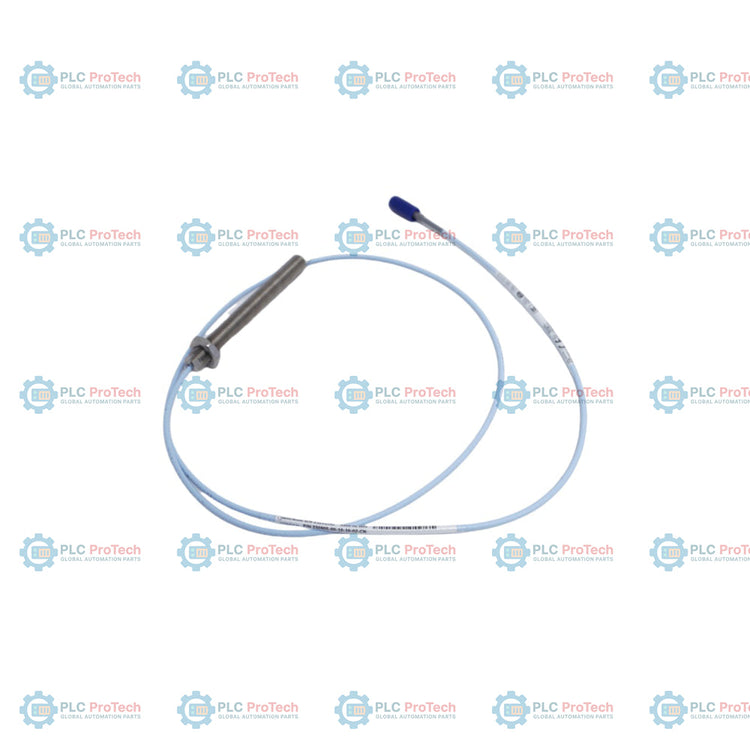

Option 01 (10 mm gewindelose Länge) und Option 08 (80 mm Gesamtlänge des Gehäuses) kennzeichnen diese Sonde mit Gewinde M10 x 1 und integriertem Schutzmantel – die Bently Nevada 330104-01-08-50-01-CN 3300 XL 8-mm-Näherungssonde.
Diese Messsonde mit metrischem Gewinde ist mit einem integrierten Edelstahl-Schutzmantel, einer Gesamtlänge von 5,0 Metern (Option 50) und einem ClickLoc-Miniaturkoaxialstecker mit Steckerschutz (Option 01) ausgestattet. Als Bestandteil eines Wirbelstrom-Messsystems 3300 XL 8 mm arbeitet sie zusammen mit einem 5,0-Meter-Proximitor-Sensor und einem Verlängerungskabel. Diese Variante trägt das Suffix -CN, das auf das chinesische Zulassungspaket für explosionsgefährdete Bereiche mit NEPSI- und CCC-Zertifizierungen hinweist. Sie misst Wellenschwingungen, axiale Position und Drehzahl an rotierenden Maschinen wie Turbinen, Kompressoren und Industriepumpen.
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330104-01-08-50-01-CN | 3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, mit integriertem Schutzmantel |
| Option A – Gewindelose Länge | 01 | 10 mm (bestellbar in Schritten von 10 mm) |
| Option B – Gesamtlänge des Gehäuses | 08 | 80 mm (bestellbar in Schritten von 10 mm) |
| C – Option für Gesamtlänge | 50 | Gesamtlänge 5,0 Meter (16,4 Fuß) |
| D – Option für Steckverbinder- und Kabeltyp | 01 | Miniatur-Koaxialsteckverbinder ClickLoc mit Steckerschutz, Standardkabel |
| Suffix | -CN | Chinesisches Zulassungspaket für explosionsgefährdete Bereiche (NEPSI + CCC) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330104-01-08-50-01-CN |
| Produktfamilie | 3300 XL 8-mm-Näherungsaufnehmersystem |
| Gewindegröße | Metrisches M10 x 1-Gewinde |
| Armierungskonfiguration | Integrierte Edelstahlarmierung (flexibel) |
| Durchmesser der Sondenspitze | 8,0 mm (0,31 Zoll) |
| Gewindefreie Länge | 10 mm |
| Gehäuselänge | 80 mm |
| Gesamtlänge der Sonde | 5,0 Meter (16,4 Fuß) |
| Steckertyp | Miniatur-Koaxialsteckverbinder ClickLoc |
| Steckerschutz | Ja (Fluorsilikonhülse installiert) |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Betriebstemperatur | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Druckgrenze der Sonde | Ausgelegt zur Abdichtung eines Differenzdrucks bis zu 7,0 bar (100 psi) |
| Nenn-Gleichstromwiderstand | Innenleiter zu Außenleiter: 8,73 Ohm (typisch für eine 5,0-m-Sonde) |
| Linearer Systembereich | 2,0 mm (80 mil), beginnend etwa 0,25 mm (10 mil) von der Sondenfläche entfernt |
| Abmessungen | 180 mm x 180 mm x 50 mm (H x W x D) (Spulenabmessungen einschließlich Verpackung) |
| Gewicht | 0,62 kg |
Für die ordnungsgemäße Installation der metrischen 3300 XL M10 x 1-Messsonde müssen die standardmäßigen mechanischen Grenzwerte und elektrischen Erdungspraktiken beachtet werden. Stellen Sie sicher, dass die Montagehalterung oder Bohrung sauber für ein M10 x 1-Gewinde geschnitten ist. Die maximale Gewindeeingriffslänge beträgt 15 mm, um Verklemmen oder Überdrehen zu verhindern. Kontermuttern sollten mit den empfohlenen Drehmomentgrenzwerten angezogen werden, um ein Lösen während des Betriebs zu verhindern. Schützen Sie die Sondenspitze während der Einstellung vor dem Kontakt mit Zielflächen. Führen Sie das armierte Anschlusskabel so, dass scharfe Biegungen vermieden werden, und halten Sie einen Mindestbiegeradius von 25 mm ein. Die Koaxialverbindung zum Verlängerungskabel muss sauber, trocken und sicher sein; der Steckerschutz muss fest aufgeschoben sein, um Turbinenöl und Feuchtigkeit abzudichten.
Diese Konfiguration ist für den Einsatz in gefährlichen Industrieumgebungen zertifiziert. Das Suffix -CN weist auf ein spezielles Zulassungspaket hin, das den chinesischen nationalen Normen entspricht:
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330104-01-08-50-01-CN
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 620g
Abmessungen: 180 mm x 180 mm x 50 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
Option 01 (10 mm gewindelose Länge) und Option 08 (80 mm Gesamtlänge des Gehäuses) kennzeichnen diese Sonde mit Gewinde M10 x 1 und integriertem Schutzmantel – die Bently Nevada 330104-01-08-50-01-CN 3300 XL 8-mm-Näherungssonde.
Diese Messsonde mit metrischem Gewinde ist mit einem integrierten Edelstahl-Schutzmantel, einer Gesamtlänge von 5,0 Metern (Option 50) und einem ClickLoc-Miniaturkoaxialstecker mit Steckerschutz (Option 01) ausgestattet. Als Bestandteil eines Wirbelstrom-Messsystems 3300 XL 8 mm arbeitet sie zusammen mit einem 5,0-Meter-Proximitor-Sensor und einem Verlängerungskabel. Diese Variante trägt das Suffix -CN, das auf das chinesische Zulassungspaket für explosionsgefährdete Bereiche mit NEPSI- und CCC-Zertifizierungen hinweist. Sie misst Wellenschwingungen, axiale Position und Drehzahl an rotierenden Maschinen wie Turbinen, Kompressoren und Industriepumpen.
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Bestellbare Teilenummer | 330104-01-08-50-01-CN | 3300 XL 8-mm-Näherungssonde, Gewinde M10 x 1, mit integriertem Schutzmantel |
| Option A – Gewindelose Länge | 01 | 10 mm (bestellbar in Schritten von 10 mm) |
| Option B – Gesamtlänge des Gehäuses | 08 | 80 mm (bestellbar in Schritten von 10 mm) |
| C – Option für Gesamtlänge | 50 | Gesamtlänge 5,0 Meter (16,4 Fuß) |
| D – Option für Steckverbinder- und Kabeltyp | 01 | Miniatur-Koaxialsteckverbinder ClickLoc mit Steckerschutz, Standardkabel |
| Suffix | -CN | Chinesisches Zulassungspaket für explosionsgefährdete Bereiche (NEPSI + CCC) |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer | 330104-01-08-50-01-CN |
| Produktfamilie | 3300 XL 8-mm-Näherungsaufnehmersystem |
| Gewindegröße | Metrisches M10 x 1-Gewinde |
| Armierungskonfiguration | Integrierte Edelstahlarmierung (flexibel) |
| Durchmesser der Sondenspitze | 8,0 mm (0,31 Zoll) |
| Gewindefreie Länge | 10 mm |
| Gehäuselänge | 80 mm |
| Gesamtlänge der Sonde | 5,0 Meter (16,4 Fuß) |
| Steckertyp | Miniatur-Koaxialsteckverbinder ClickLoc |
| Steckerschutz | Ja (Fluorsilikonhülse installiert) |
| Material der Sondenspitze | Polyphenylensulfid (PPS) |
| Betriebstemperatur | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Druckgrenze der Sonde | Ausgelegt zur Abdichtung eines Differenzdrucks bis zu 7,0 bar (100 psi) |
| Nenn-Gleichstromwiderstand | Innenleiter zu Außenleiter: 8,73 Ohm (typisch für eine 5,0-m-Sonde) |
| Linearer Systembereich | 2,0 mm (80 mil), beginnend etwa 0,25 mm (10 mil) von der Sondenfläche entfernt |
| Abmessungen | 180 mm x 180 mm x 50 mm (H x W x D) (Spulenabmessungen einschließlich Verpackung) |
| Gewicht | 0,62 kg |
Für die ordnungsgemäße Installation der metrischen 3300 XL M10 x 1-Messsonde müssen die standardmäßigen mechanischen Grenzwerte und elektrischen Erdungspraktiken beachtet werden. Stellen Sie sicher, dass die Montagehalterung oder Bohrung sauber für ein M10 x 1-Gewinde geschnitten ist. Die maximale Gewindeeingriffslänge beträgt 15 mm, um Verklemmen oder Überdrehen zu verhindern. Kontermuttern sollten mit den empfohlenen Drehmomentgrenzwerten angezogen werden, um ein Lösen während des Betriebs zu verhindern. Schützen Sie die Sondenspitze während der Einstellung vor dem Kontakt mit Zielflächen. Führen Sie das armierte Anschlusskabel so, dass scharfe Biegungen vermieden werden, und halten Sie einen Mindestbiegeradius von 25 mm ein. Die Koaxialverbindung zum Verlängerungskabel muss sauber, trocken und sicher sein; der Steckerschutz muss fest aufgeschoben sein, um Turbinenöl und Feuchtigkeit abzudichten.
Diese Konfiguration ist für den Einsatz in gefährlichen Industrieumgebungen zertifiziert. Das Suffix -CN weist auf ein spezielles Zulassungspaket hin, das den chinesischen nationalen Normen entspricht:
