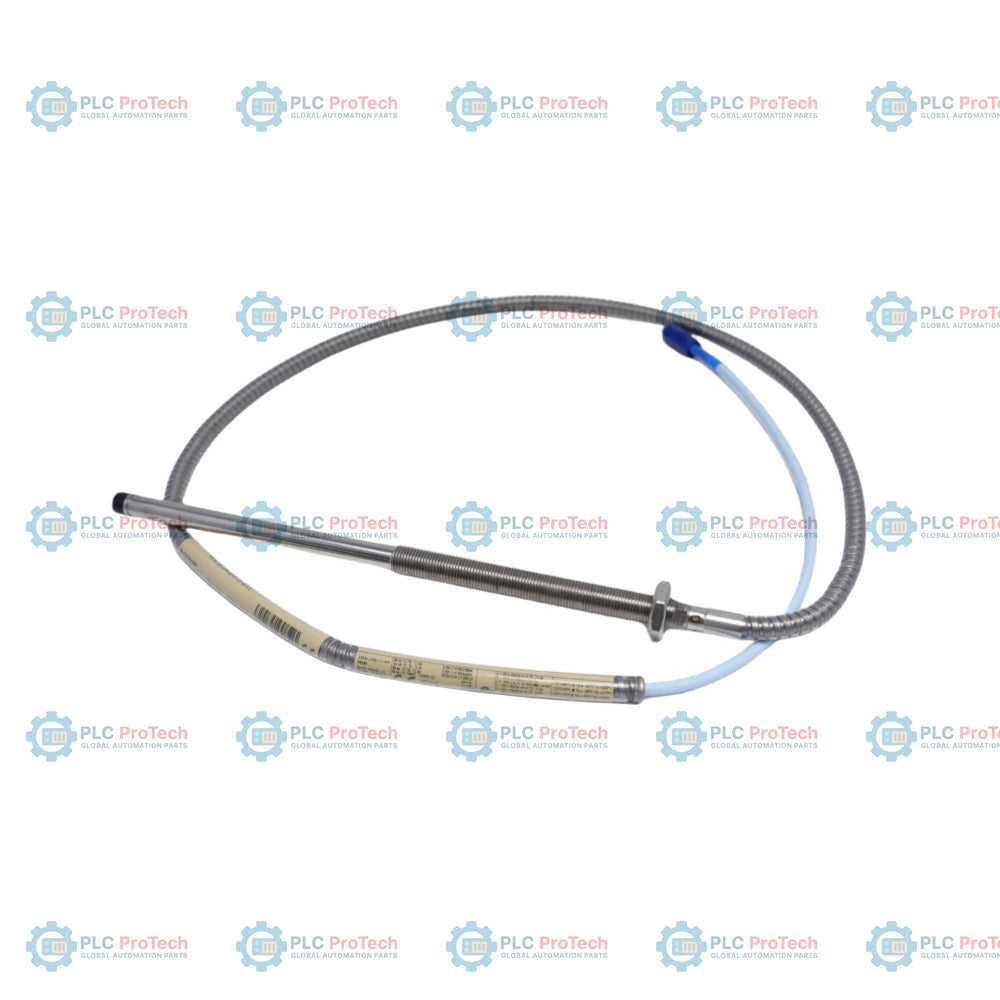

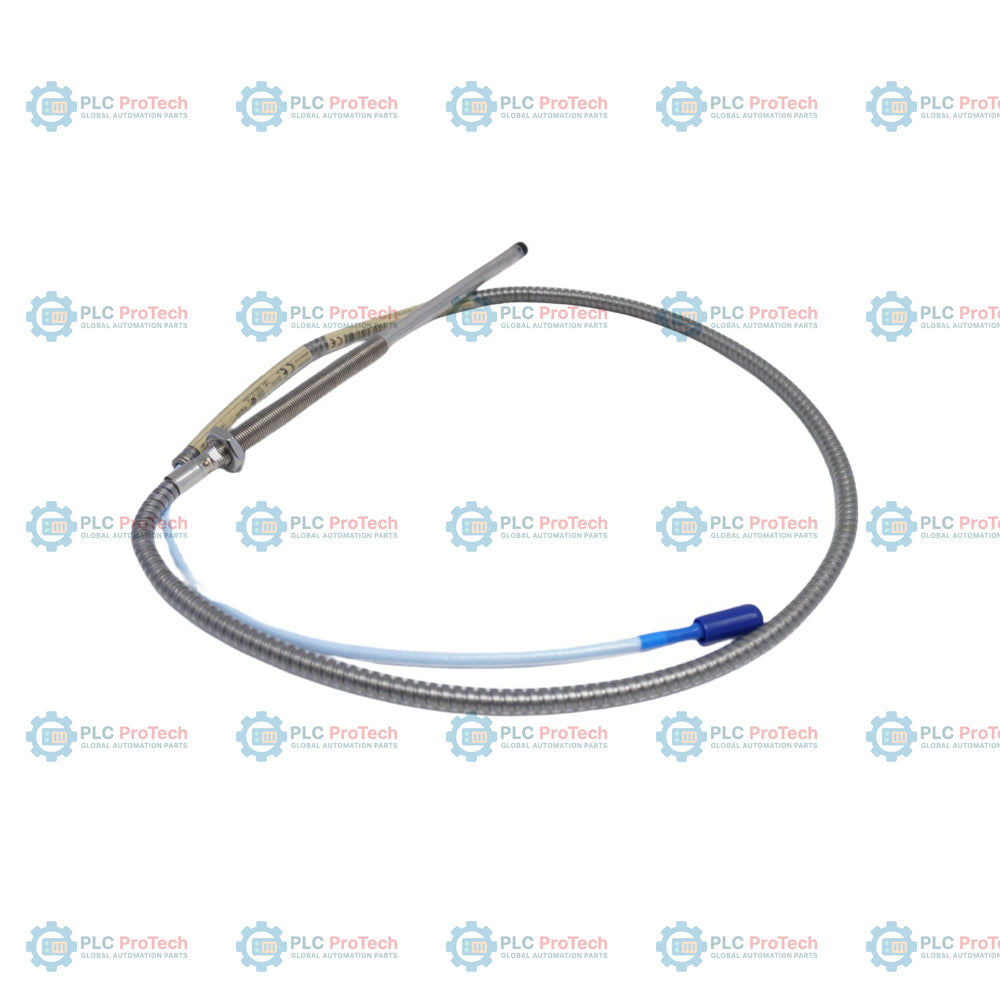

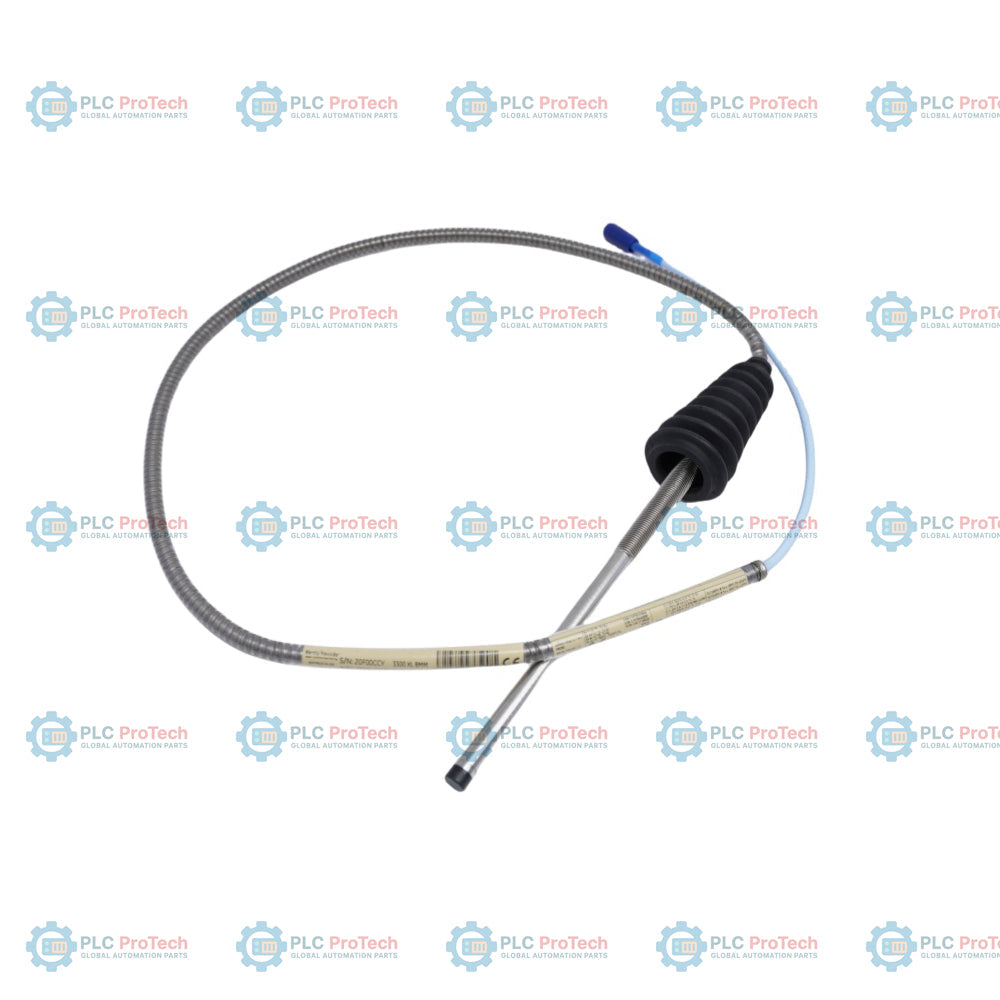

Bently Nevada 330104-10-16-05-01-00 3300 XL 8-mm-Näherungssonde

Beschreibung

Option 10 (100 mm gewindelose Länge), Option 16 (160 mm Gehäusegesamtlänge), Option 05 (0,5 m Gesamtlänge), Option 01 (ClickLoc-Stecker mit Schutz, standardmäßig armierter Kabel) und Option 00 (keine behördlichen Zulassungen erforderlich) legen diese metrische Näherungssondenkonfiguration fest - 330104-10-16-05-01-00. Diese 3300 XL 8-mm-Näherungssonde verfügt über ein M10 x 1 metrisches Gewinde und eine integrierte Leitung mit Edelstahlarmierung. Sie ist Teil eines berührungslosen Wirbelstrom-Messwandlersystems und wird mit einem 3300 XL Proximitor-Sensor und einem Verlängerungskabel kombiniert, um Wellenvibrationen, axiale Position und Drehzahl an rotierenden Maschinen zu messen.

Diese Konfiguration umfasst eine Sonde mit einer Gesamtlänge von 0,5 m und einer Standardkabelkonstruktion, die zum mechanischen Schutz vor rauen Umgebungsbedingungen in eine FEP-Armierung eingebettet ist. Der 100 mm lange gewindelose Abschnitt sorgt für ausreichend Abstand bei der Durchführung durch Montagehalterungen oder Maschinengehäuse; dadurch verbleiben 60 mm des M10 x 1-Gewindekörpers zur Einstellung der Einbautiefe und Positionierung. Der ClickLoc-Koaxialstecker und der vorinstallierte Steckerschutz verhindern das Eindringen von Feuchtigkeit und ein versehentliches Trennen an der Verbindungsstelle zum Verlängerungskabel.

Merkmale

• M10 x 1 metrisches Gewinde: Sondengehäuse mit Gewinde und einer Gesamtlänge des Gehäuses von 160 mm (Option 16) sowie einem gewindelosen Abschnitt von 100 mm (Option 10) für flexible Montagemöglichkeiten.
• Integrierte Edelstahlarmierung: Das Schutzrohr (Option 01) schützt das Koaxialkabel vor Abrieb, Durchtrennen und mechanischen Einwirkungen.
• Koaxialstecker ClickLoc: Ausgestattet mit einem vergoldeten männlichen Koaxialanschluss und einem vorinstallierten Silikon-Steckerschutz zur Abdichtung gegen Umwelteinflüsse.
• 0,5-Meter-Gesamtlänge des Systems: Kompakte Anschlussleitung mit einer Länge von 0,5 m (Option 05), die für den direkten Anschluss an ein passendes Verlängerungskabel in einer 5-m- oder 9-m-Messkette ausgelegt ist.
• Nicht zugelassene Option: Option 00 legt fest, dass Standardausführungen für Elektrik und Mechanik ohne Zertifizierungen für explosionsgefährdete Bereiche gelten.

Anwendungen

Typische Anwendungen umfassen Messungen von Wellenvibrationen, axialer Position und Drehzahl an Industriemaschinen:

• Dampf- und Gasturbinen
• Radial- und Axialverdichter
• Stromerzeugungsanlagen
• Wasserpumpen und Industrieventilatoren
• Getriebe und rotierende Wellen

Bestellinformationen

Technische Daten

Installationsrichtlinien

Ingenieure müssen während der Installation die folgenden Empfehlungen beachten:

• \Gewindeeingriff:\ Maximieren Sie den Gewindeeingriff auf bis zu 15 mm beim Gewinde M10 x 1, um Verklemmen oder beschädigte Gewindegänge zu vermeiden.
• \Freiraum am gewindelosen Abschnitt:\ Stellen Sie sicher, dass der 100 mm lange gewindelose Abschnitt durch die Sensormanschette oder den Gehäusehalter geführt wird, ohne Kontakt zu Strukturwänden zu haben, die die Wirbelstrommessungen beeinflussen könnten.
• \Kabelbiegeradius:\ Halten Sie für den armieren Schutzschlauch einen minimalen tatsächlichen Biegeradius von 25 mm (1.0 in) ein, um Schäden am internen Koaxialkabel zu verhindern.
• \Drehmomentgrenzen:\ Überschreiten Sie beim Anziehen der Gehäusekontermuttern nicht das maximale Drehmoment von 9.9 N-m (88 in-lb).
• \Steckerschutz:\ Stellen Sie sicher, dass der ClickLoc-Steckerschutz vollständig über dem Übergang zum Verlängerungskabel sitzt, um das Eindringen von Flüssigkeit zu verhindern.
