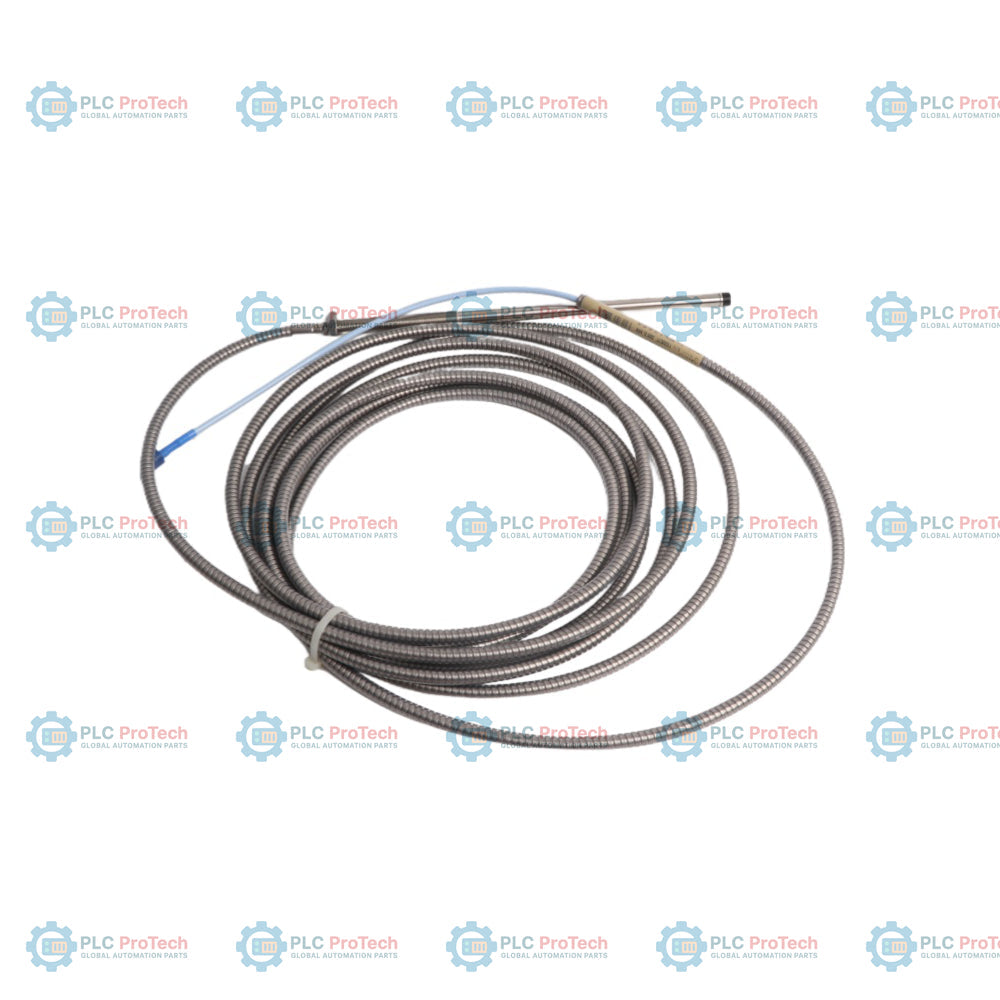

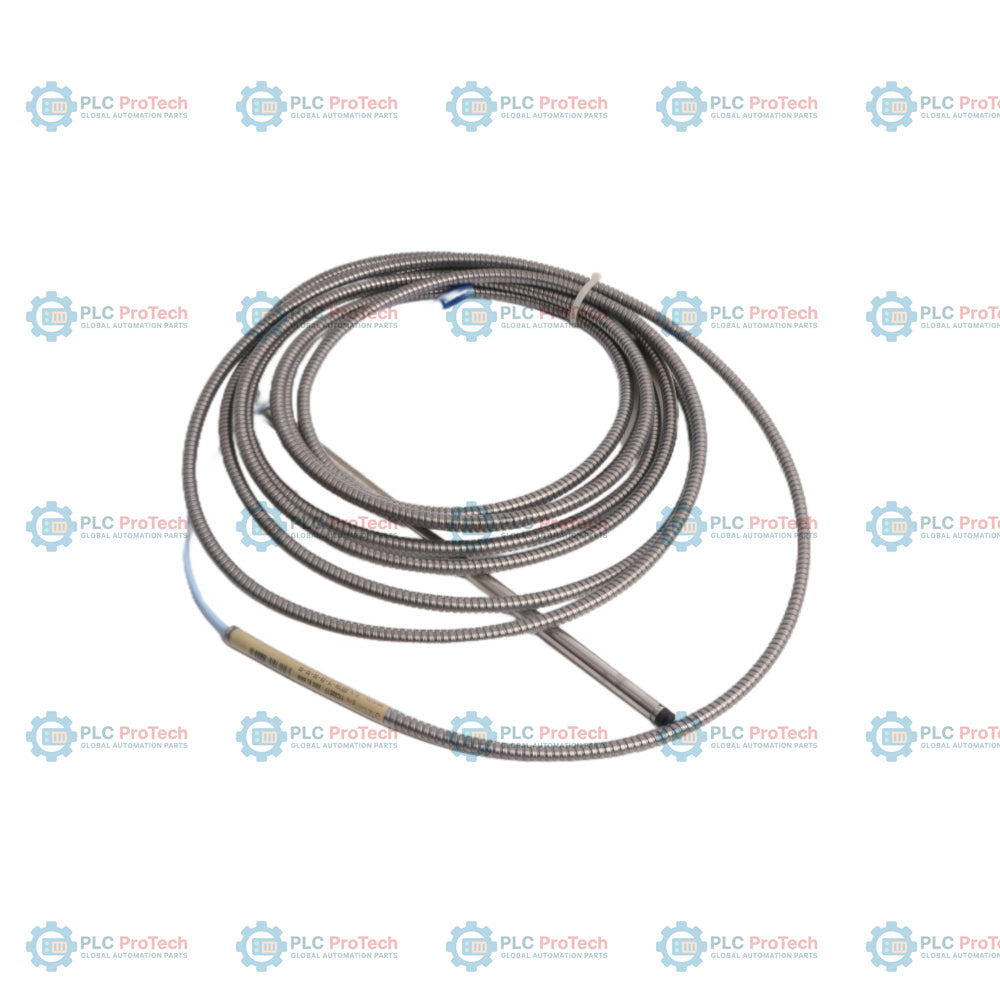

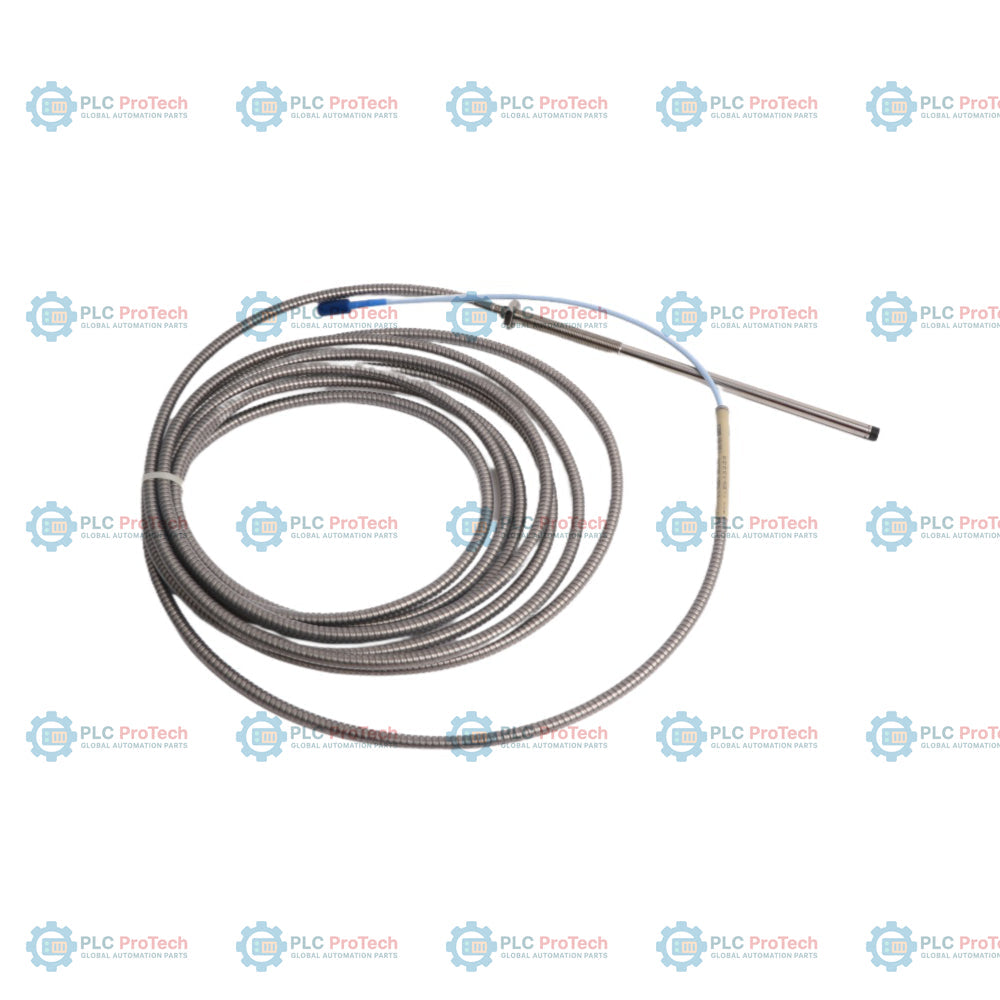

Bently Nevada 330104-15-25-10-02-00 3300 XL 8-mm-Näherungssonde

SKU 330104-15-25-10-02-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330104-15-25-10-02-00
Herkunft Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 0.2 kg
Abmessungen: 250 mm x 120 mm x 30 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Eine gewindelose Länge von 150 mm (Option 15) und eine Gehäusegesamtlänge von 250 mm (Option 25) kennzeichnen diese metrische, armiere Konfiguration mit M10 x 1-Gewinde – Bently Nevada 330104-15-25-10-02-00 3300 XL 8 mm-Näherungssonde.

Im Gegensatz zu unarmierten Alternativen derselben Produktreihe verfügt diese Variante über eine flexible Edelstahlarmierung über ihrem 1,0 Meter langen Koaxialkabel (Option 10), um den Signalweg vor physischem Verschleiß, Abrieb und aggressiven industriellen Rückständen zu schützen. Die Sonde endet in einem koaxialen ClickLoc-Miniaturstecker (Option 02) und ist für gewerbliche Umgebungen konfiguriert, in denen keine speziellen Zulassungen durch Behörden für explosionsgefährdete Bereiche erforderlich sind (Option 00). Nach dem Wirbelstromprinzip misst diese Sonde statische Verschiebungen und dynamische Wellenschwingungen, wenn sie mit einem passenden 3300 XL Proximitor-Sensor und einem standardmäßigen Verlängerungskabel integriert wird.

Merkmale

Option 15 definiert einen 150 mm langen gewindelosen Abschnitt am metrischen Gewindekörper M10 x 1.
Option 25 legt eine Gesamtlänge des Gehäuses von 250 mm fest, gefertigt aus korrosionsbeständigem Edelstahl.
Option 10 bietet eine Gesamtkabellänge von 1,0 Metern (3,3 Fuß), die von einer flexiblen Edelstahlarmierung und einem äußeren FEP-Mantel geschützt wird.
Option 02 bietet eine vergoldete koaxiale ClickLoc-Miniaturverbindung für eine zuverlässige elektrische Kontinuität.
Option 00 ist für nicht explosionsgefährdete Bereiche und standardmäßige industrielle Überwachungsschleifen konfiguriert.
Die Spitze aus Polyphenylensulfid (PPS) ist chemisch abgedichtet, um das Austreten von Prozessflüssigkeit durch den Sondenkopf zu verhindern.

Anwendungen

Messungen der radialen Wellenschwingung und der axialen Schublagerposition an Maschinen mit Gleitlagern.
Überwachung zum Maschinenschutz an industriellen Schwerlast-Dampfturbinen, Gasturbinen und Generatoren.
Einsätze für kritische rotierende Anlagen wie Hochdruckpumpen, Kompressoren und industrielle Getriebe.

Bestellinformationen

Diese Tabelle entschlüsselt die bestellbaren Konfigurationssegmente für diese spezifische Sonde:

Segment / Optionsgruppe	Code	Bedeutung / Spezifikation
Bestellbare Teilenummer	330104-15-25-10-02-00	3300 XL 8-mm-Näherungssonde, M10 x 1-Gewinde, mit Armierung
Option A – Gewindefreie Länge	15	Gewindefreie Länge 150 mm (in Schritten von 10 mm)
Option B – Gesamtlänge des Gehäuses	25	Gesamtlänge des Gehäuses 250 mm (in Schritten von 10 mm)
Option C – Gesamtlänge	10	Gesamte Kabellänge 1,0 Meter (3,3 Fuß)
Option D – Steckertyp / Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel mit flexibler Edelstahlarmierung
Option E – Behördliche Zulassung	00	Keine behördlichen Zulassungen erforderlich

Technische Daten

Hersteller	Bently Nevada
Teilenummer / Modell	330104-15-25-10-02-00
Aufnehmersystem	3300 XL 8-mm-Näherungsaufnehmersystem
Gewindegröße	Metrisches Gewinde M10 x 1
Armiertes Kabel	Flexibler AISI-302- oder 304-Edelstahl mit äußerem FEP-Mantel
Gewindefreie Länge	150 mm
Gesamtlänge des Gehäuses	250 mm
Gesamtlänge	1,0 Meter (3,3 Fuß)
Steckertyp	Miniatur-Koaxialstecker ClickLoc
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	AISI 303 oder 304 Edelstahl (SST)
Betriebs- und Lagertemperatur	-52 °C bis +177 °C (-62 °F bis +350 °F)
Druckbelastbarkeit der Sondenspitze	Differenzdruckdichtung mit Viton-O-Ring
Linearer Bereich	2,0 mm (80 mil), beginnend in einem Abstand von etwa 0,25 mm (10 mil) vom Ziel
Abmessungen	250 mm x 120 mm x 30 mm (H x B x T)
Gewicht	0,20 kg

Installationsrichtlinien

Biegen Sie das armierte Kabel nicht unter einen Mindestbiegeradius von 25,4 mm (1,0 in), um die mechanische Integrität zu gewährleisten.
Stellen Sie sicher, dass die Sondenspitze einen Mindestabstand von 15 mm zu allen umgebenden leitfähigen Metallen hat, um eine Verzerrung des Wirbelstromfelds zu verhindern.
Halten Sie die Gewindeeingriffslänge bei den M10 x 1-Gewinden innerhalb von 15 mm, um ein mechanisches Verklemmen zu vermeiden.
Begrenzen Sie das Installationsdrehmoment am Sondenkörper auf das empfohlene Maximum von 22,6 N-m (200 in-lbf). Begrenzen Sie das Drehmoment der ersten drei Gewindegänge auf 7,5 N-m (66 in-lbf).
Isolieren und versiegeln Sie die Koaxialverbindung gegen Feuchtigkeit und Umweltschadstoffe mithilfe einer Anschlussdose oder eines schützenden, selbstverschweißenden Silikonbands.

Konformität und Zertifizierungen

Diese standardmäßige kommerzielle Konfiguration entspricht den folgenden Industriestandards:

CE-konform
RoHS-konform

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Welche Konfiguration gibt Bently Nevada 330104-15-25-10-02-00 an?

Dieses Modell ist ein 3300 XL 8-mm-Näherungssensor mit einem metrischen M10 x 1-Gewinde, integrierter flexibler Edelstahlarmierung, einer gewindelosen Länge von 150 mm, einer Gehäusegesamtlänge von 250 mm, einer Gesamtkabellänge von 1,0 m, einem koaxialen ClickLoc-Ministecker und ohne behördliche Zulassungen.

Welche Vorteile bietet die flexible Armierung des 330104-Sensorkabels?

Die flexible Armierung aus Edelstahl AISI 302 oder 304 mit ihrer äußeren FEP-Ummantelung schützt das empfindliche interne Koaxialkabel in Umgebungen mit schweren Industriemaschinen vor mechanischen Beschädigungen, extremer Abrasion sowie aggressiven Ölen und Chemikalien.

Ist dieser 1,0-m-Sensor direkt mit dem Proximitor-Sensor verbunden?

Nein, ein 1,0-m-Sensor erfordert ein passendes 3300 XL-Verlängerungskabel (typischerweise 4,0 m oder 8,0 m), um die erforderliche Gesamtsystemlänge des 3300 XL Proximitor-Sensors (entweder 5,0 m oder 9,0 m) zu erreichen.

Welches Installationsdrehmoment wird für diesen Sensor mit metrischem Gewinde empfohlen?

Das maximal zulässige Drehmoment für das Gehäuse mit M10 x 1-Gewinde beträgt 22,6 N-m (200 in-lbf). Bently Nevada empfiehlt, das Drehmoment beim anfänglichen Ansetzen des Gewindes auf 7,5 N-m (66 in-lbf) zu begrenzen, um ein mechanisches Verklemmen zu vermeiden.
