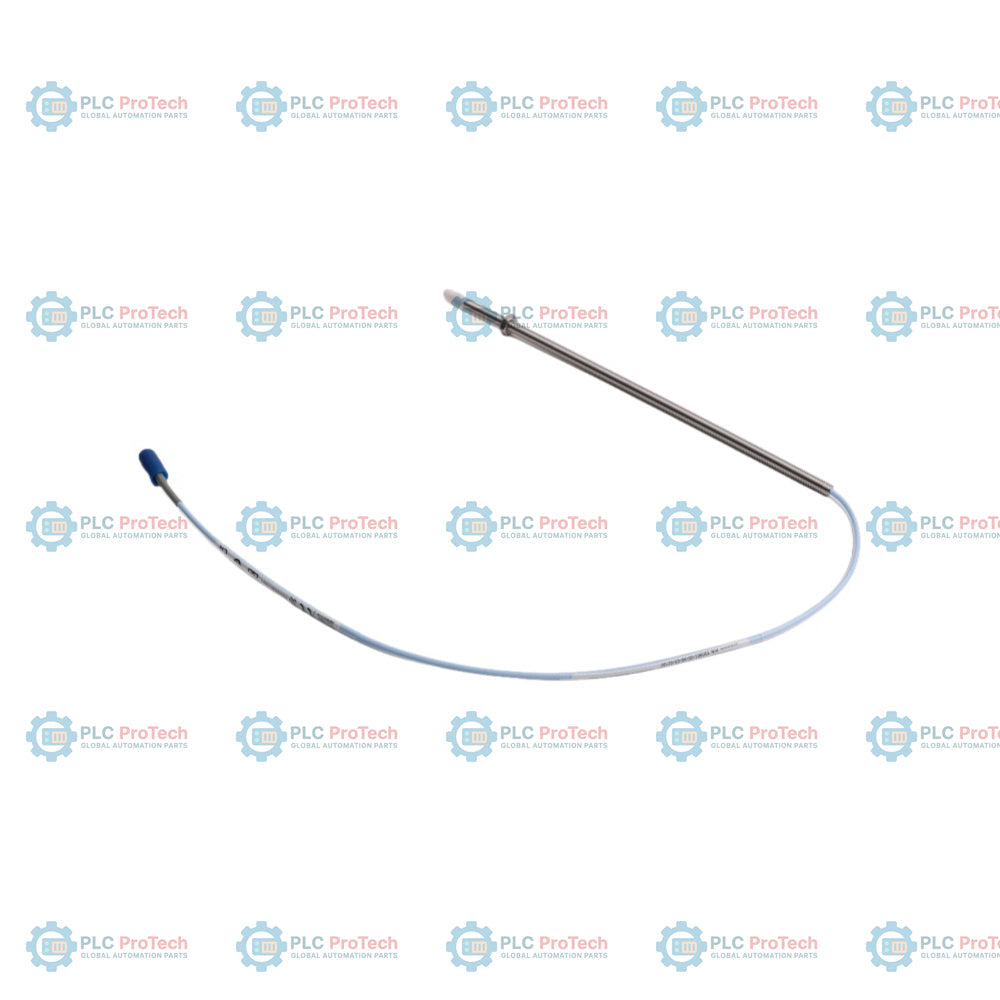

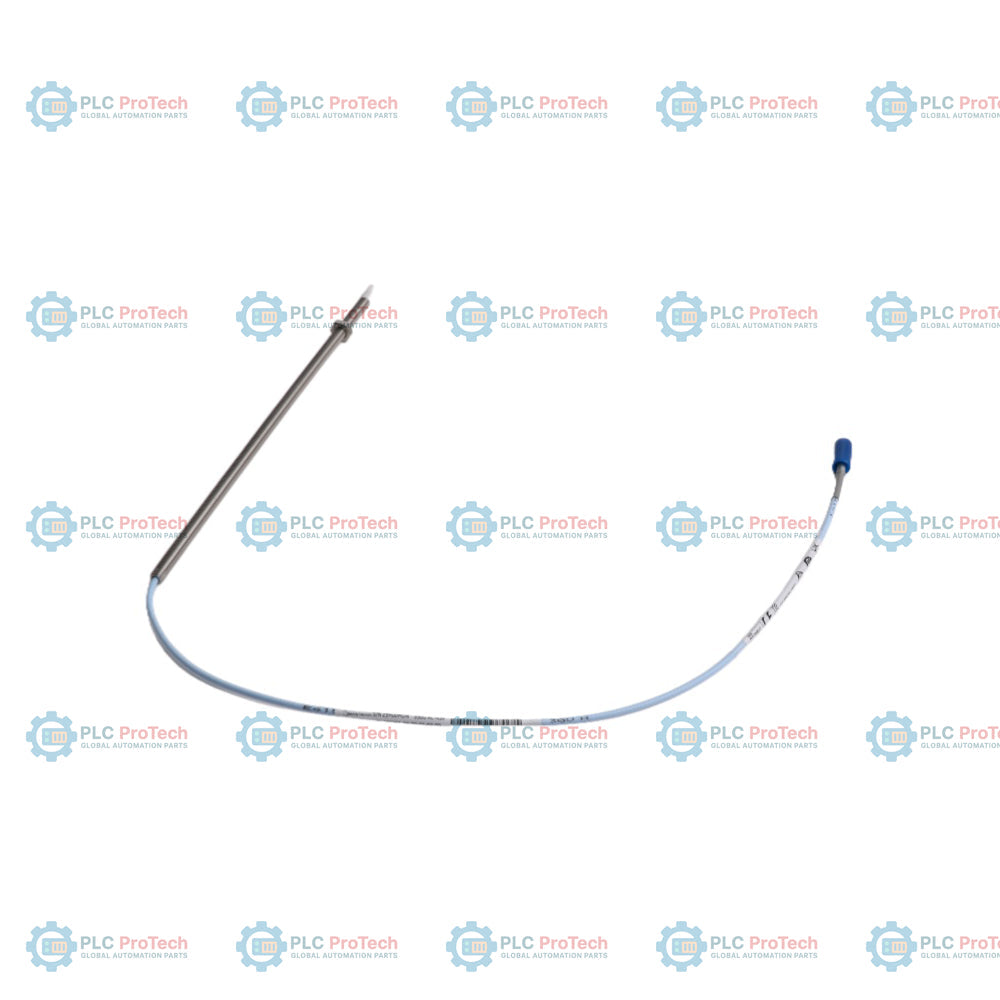

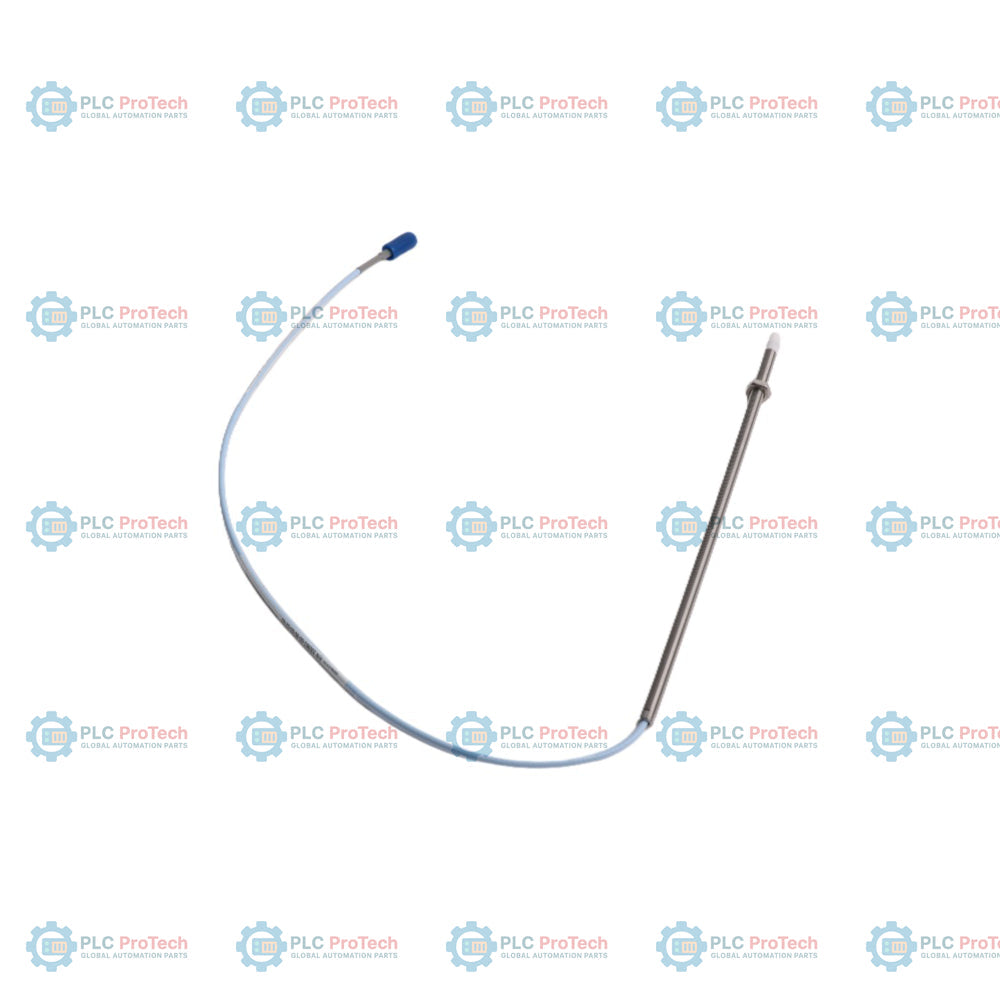

Option 02 (0,2 Zoll gewindelose Länge) und Option 01 (Koaxialsteckverbinder ClickLoc mit Steckverbinderschutz, Standardkabel) kennzeichnen diese standardmäßige Sondenkonfiguration mit 1/4-28-UNF-Gewinde und Standardmontage — 330901-02-24-10-01-00, eine berührungslose 3300 NSv Näherungssonde. Sie ist Bestandteil des Näherungs-Messwandlersystems 3300 XL NSv und wird zur Messung von Wellenschwingungen und axialer Position an Hochgeschwindigkeitsmaschinen mit begrenzter Zielgeometrie eingesetzt. Das kleinere Sondenspitzen-Design ermöglicht die Wegmessung in engen Einbauräumen und an kleinen Wellendurchmessern, bei denen Standardsonden mit 8 mm aufgrund ihrer Geometrie eingeschränkt sind.
Im Gegensatz zu armierten Konfigurationen wie 330902 verfügt 330901 über ein nicht armiertes 75-Ohm-Koaxialkabel mit einem Außenmantel aus Fluorethylenpropylen (FEP). Die Auswahl von Option 01 ergänzt einen vorinstallierten Steckverbinderschutz aus Fluorsilikon, der den männlichen Miniatur-Koaxialsteckverbinder ClickLoc in beengten Gehäuseumgebungen vor Umweltschadstoffen, Maschinenflüssigkeiten und Prozessfeuchtigkeit schützt. Diese Sonde wird direkt an ein 3300 XL NSv-Verlängerungskabel und einen 3300 XL NSv Proximitor-Sensor angeschlossen, um die Sensorkette zu vervollständigen.
Zu den typischen Anwendungen dieser Messwandlerkonfiguration gehören:
| Option / Segment | Code auf dieser SKU | Beschreibung / Bedeutung |
|---|---|---|
| Basismodell | 330901 | 3300-NSv-Sonde, 1/4-28-UNF-Gewinde, ohne Schutz |
| A – Gewindelose Länge | 02 | Gewindelose Länge 0,2 Zoll (5,1 mm) |
| B – Gesamtlänge des Gehäuses | 24 | Gesamtlänge des Gehäuses 2,4 Zoll (61,0 mm) |
| C – Gesamtlänge | 10 | Gesamtlänge 1,0 Meter (39 Zoll) |
| D – Steckverbinder- und Kabeltyp | 01 | Miniatur-Koaxialsteckverbinder ClickLoc mit Steckverbinderschutz, Standardkabel |
| E – Behördenzulassung | 00 | Nicht erforderlich |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer / SKU | 330901-02-24-10-01-00 |
| Messumformerfamilie | 3300 XL NSv Messumformersystem |
| Gewindegröße | 1/4-28 UNF-2A |
| Schutzoption | Ohne Edelstahlschutz |
| Durchmesser der Sondenspitze | Maximal 5,26 mm (0,207 Zoll) |
| Spitzenmaterial | Polyphenylensulfid (PPS) |
| Gehäusematerial | AISI-304-Edelstahl (SST) |
| Kabeltyp | 75-Ohm-Koaxialkabel, isoliert mit Fluorethylenpropylen (FEP) |
| Außendurchmesser des Kabels | Maximal 2,80 mm (0,110 Zoll) |
| Steckverbindertyp | Miniatur-Koaxialsteckverbinder ClickLoc, Stecker |
| Steckverbinder-Schutz | Inklusive (Fluorsilikonmaterial) |
| Zielkalibrierung | AISI-4140-Stahl (Standardkalibrierung) |
| Linearer Bereich | 1,5 mm (60 mil), typischerweise 0,25 mm bis 1,75 mm (10 bis 70 mil) |
| Empfohlener Abstand | 1,0 mm (40 mil) |
| Average Scale Factor (ASF) | 7,87 V/mm (200 mV/mil) nominal |
| Abweichung von der optimal angepassten Geraden (DSL) | Weniger als +/-0,06 mm (+/-2,3 mil) über den linearen Bereich |
| Gleichstromwiderstand der Sonde (Rprobe) | 4,2 +/-0,5 Ohm (bei einer Gesamtlänge von 1,0 m) |
| Betriebstemperatur des Systems (Sonde) | -52 °C bis +177 °C (-62 °F bis +351 °F) |
| Relative Luftfeuchtigkeit | 100 % kondensierend, nicht tauchfähig, wenn die Steckverbinder geschützt sind |
| Druckabdichtung der Sonde | Zwischen Sondenspitze und Gehäuse mit einem Viton-O-Ring abgedichtet |
| Maximale Zugfestigkeit | 220 N (50 lb) Sondengehäuse zur Sondenleitung |
Halten Sie den erforderlichen Zielabstand ein und vermeiden Sie die Montage der Sonde an Stellen, an denen der Zieldurchmesser kleiner als 20 mm (0,8 Zoll) ist, um Änderungen des Average Scale Factor (ASF) zu verhindern. Stellen Sie sicher, dass die ClickLoc-Steckverbinder zwischen Sonde und Verlängerungskabel vollständig verriegelt sind. Der vorinstallierte Fluorsilikon-Steckverbinder-Schutz am Kabelsteckverbinder muss über die Verbindung geschoben werden, um zu verhindern, dass Prozessflüssigkeiten und Feuchtigkeit das elektrische Signal beeinträchtigen. An Orten mit hoher Luftfeuchtigkeit oder Flüssigkeitseinwirkung kann selbstverschmelzendes Silikonband für zusätzliche Umgebungsisolierung sorgen. Das maximale Nenndrehmoment für die Installation von 1,7 N-m (15 in-lb) bei standardmäßigen 1/4-28-Gewinden darf nicht überschritten werden.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330901-02-24-10-01-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 NSv Näherungssonden
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 120g
Abmessungen: 45 mm x 90 mm x 90 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
