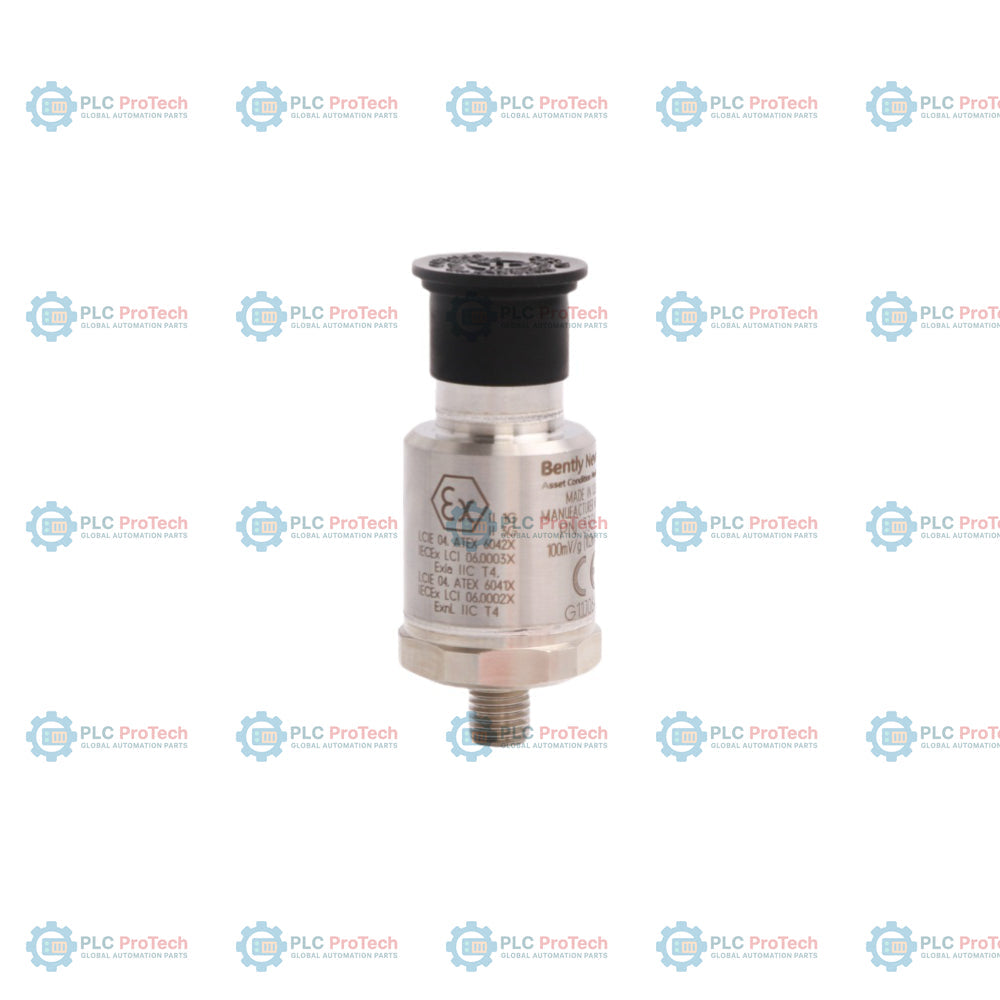

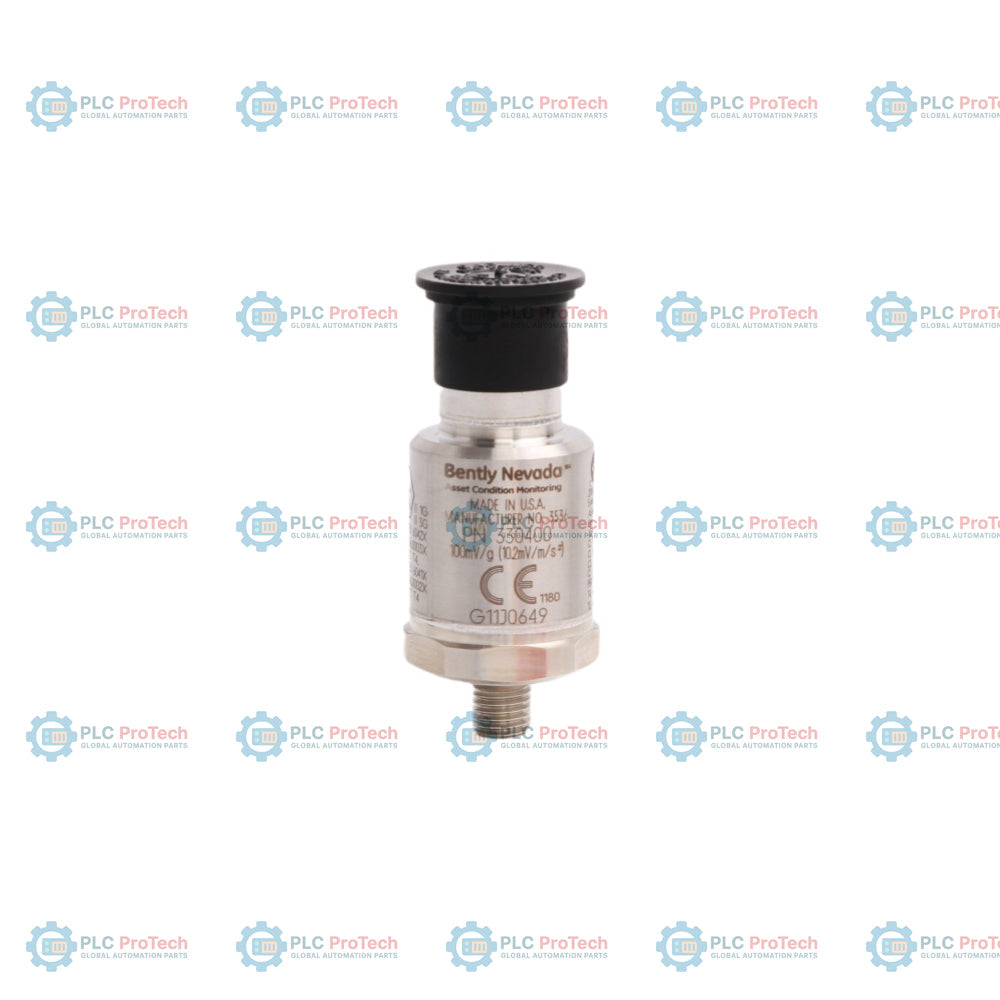

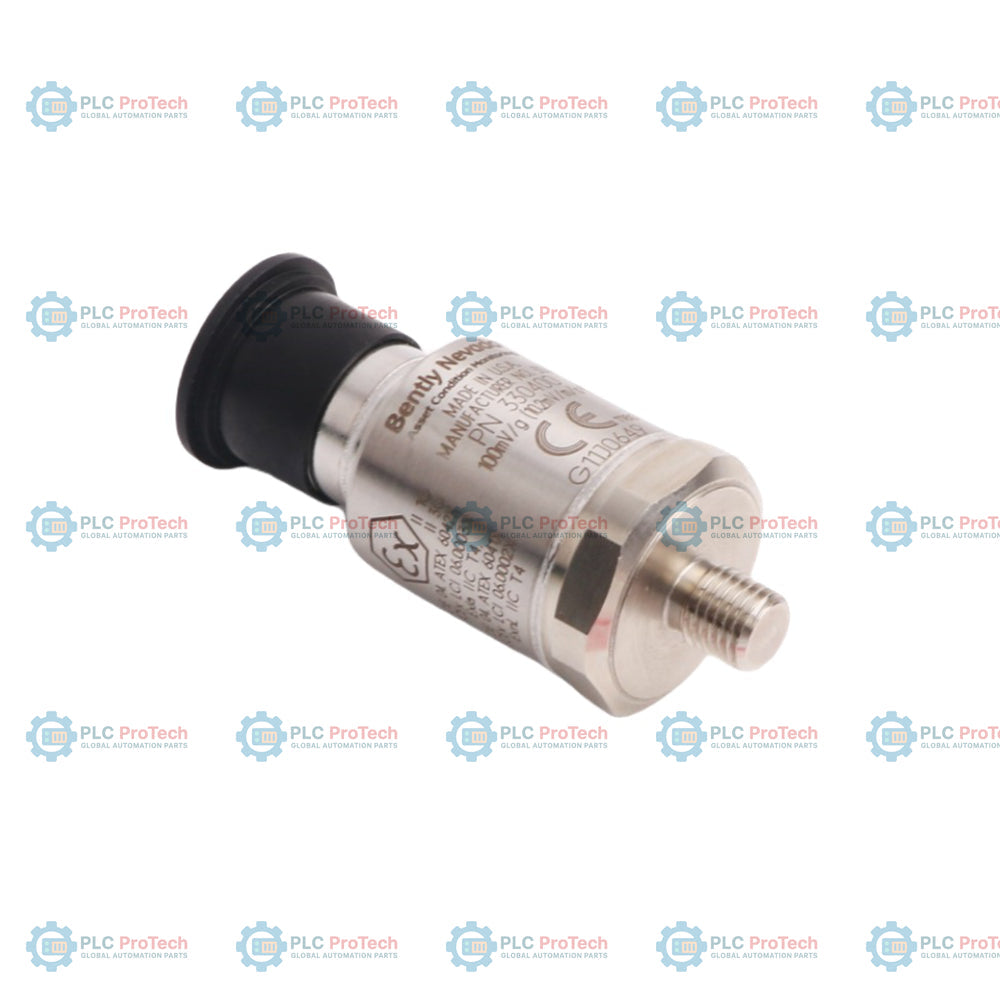

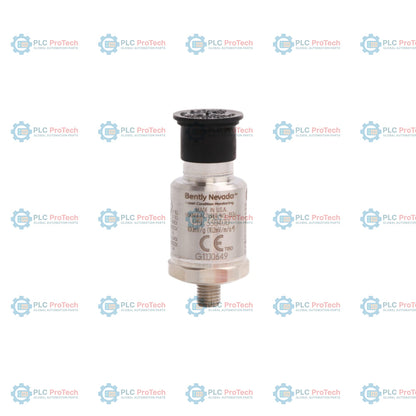

Bently Nevada 330400-02-00 Beschleunigungssensor

Bently Nevada 330400-02-00 Beschleunigungssensor

Nur noch 5 Artikel auf Lager verfügbar

  • Hersteller: Bently Nevada

  • Produkt-Nr.: 330400-02-00

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: Beschleunigungssensor

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 100g

  • Abmessungen: 23 mm x 59 mm x 23 mm (H x W x D)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Das 330400-02-00 ist ein industrieller Beschleunigungswandler, der für die Überwachung kritischer Maschinenanwendungen entwickelt wurde und eine zuverlässige Empfindlichkeit von 100 mV/g sowie einen Spitzenbereich von 50 g bietet. Diese spezifische Konfiguration verfügt über einen M8 x 1 integrierten Montagebolzen (Option 02) und wird ohne Zulassungen für explosionsgefährdete Bereiche (Option 00) geliefert. Er dient als Kernkomponente in Schwingungsüberwachungssystemen, die unerlässlich sind, um Probleme bei der Zahnradverzahnung, Unwucht und Fehlausrichtung in rotierenden Maschinen zu erkennen. Entwickelt, um die Anforderungen des American Petroleum Institute (API) Standard 670 für Beschleunigungssensoren zu erfüllen, liefert dieses Gerät hochleistungsfähige Gehäusebeschleunigungsmessungen. Der Wandler arbeitet effektiv in einem weiten Temperaturbereich von -55 Grad Celsius bis +121 Grad Celsius und verfügt über ein robustes, hermetisch versiegeltes Gehäuse aus 316L Edelstahl mit IP68-äquivalenter Schutzart, das Schutz in rauen Industrieumgebungen gewährleistet.

Eigenschaften

  • M8 x 1 integrierter Montagebolzen (Option 02) für sichere Befestigung an Maschinengehäusen oder Lagergehäusen.
  • Empfindlichkeit von 100 mV/g für präzise Erfassung von Schwingungssignalen.
  • Beschleunigungsbereich von 50 g Spitze für Standardüberwachungsanforderungen.
  • Breiter Frequenzbereich von 10 Hz bis 15 kHz.
  • Robuste Konstruktion aus 316L Edelstahl, hermetisch versiegelt.
  • 3-poliger MIL-C-5015 Steckverbinder für standardisierte Industrie-Schnittstellen.
  • Großer Betriebstemperaturbereich von -55 Grad Celsius bis +121 Grad Celsius.
  • Benötigt eine Standard-Eingangsspannung von -24 Vdc für den Betrieb.

Anwendungen

  • Schutz kritischer rotierender Maschinen
  • Zahnradverzahnung-Überwachung
  • Schwingungsanalyse von Lagergehäusen
  • Allgemeine Gehäusebeschleunigungsmessungen
  • Kraftwerks-, petrochemische und industrielle Fertigungsanlagen

Bestellinformationen

Option Code Beschreibung
Bestellnummer 330400-02-00 Beschleunigungssensor, 100 mV/g, M8 x 1 Montage, keine Zulassungen
A - Montagegewinde 02 M8 x 1 integrierte Gewindebolzen
B - Zulassung durch Behörden 00 Keine

Technische Spezifikationen

Hersteller Bently Nevada (Baker Hughes)
Teilenummer 330400-02-00
Empfindlichkeit 100 mV/g (10,2 mV/m/s²) +/- 5%
Beschleunigungsbereich 50 g (490 m/s²) Spitze
Frequenzgang 10 Hz bis 15 kHz (+/- 3 dB)
Anschluss 3-poliger MIL-C-5015
Betriebstemperatur -55 Grad Celsius bis +121 Grad Celsius
Gehäusematerial 316L Edelstahl
Durchmesser 23 mm
Höhe 59 mm
Montagedrehmoment 4,1 N-m
Eingangsspannung -24 +/- 0,5 Vdc
Gewicht Typisch 100 g

Installationsrichtlinien

Stellen Sie sicher, dass der Beschleunigungssensor auf einem flachen, sauberen Lagergehäuse oder Maschinengehäuse montiert ist. Eine ordnungsgemäße Montage ist entscheidend, um Fehlalarme zu vermeiden; eine Oberflächenrauheit von 32 Mikrozoll RMS oder besser wird empfohlen. Ziehen Sie das Gerät bei der Installation mit 4,1 N-m an. Das Gerät ist gehäuseisoliert und sollte über geschirmte Kabel angeschlossen werden, um elektromagnetische Störungen zu vermeiden. Übliche Praxis ist die Installation des Sensors in einem geschützten Gehäuse mit Kabelverlegung durch Rohrleitungen.

Konformität und Zertifizierungen

  • CE-konform
  • RoHS-Richtlinie 2011/65/EU
  • FCC Teil 15 konform
  • IP68-äquivalente Bewertung (nur Sensor)
Loading product navigation…
Key Features:
#Accelerometer

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 330400-02-00 Beschleunigungssensor

Download Open in new tab

What is the difference between the 330400 and 330425 models?
The 330400 provides 100 mV/g sensitivity with a 50 g peak range, while the 330425 provides 25 mV/g sensitivity with a larger 75 g peak range.

Does this 330400-02-00 model include hazardous area approvals?
No, the -00 suffix in the agency approval segment indicates that this specific unit does not carry hazardous area certifications.

What mounting stud size is included with the 02 option?
The 02 option specifies an M8 x 1 integral mounting stud.

What power supply is required for this accelerometer?
The transducer requires an input voltage of -24 +/- 0.5 Vdc with 2 mA nominal bias current.

Globaler Expressversand

  • Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
  • Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

  • 30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
  • 12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).


Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
