Bently Nevada 330708-00-20-50-02-00 3300 XL 11-mm-Näherungssonde

SKU 330708-00-20-50-02-00

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Bently Nevada
Produkt-Nr.: 330708-00-20-50-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 11-mm-Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 1040g
Abmessungen: 28 cm x 26 cm x 4 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Beschreibung

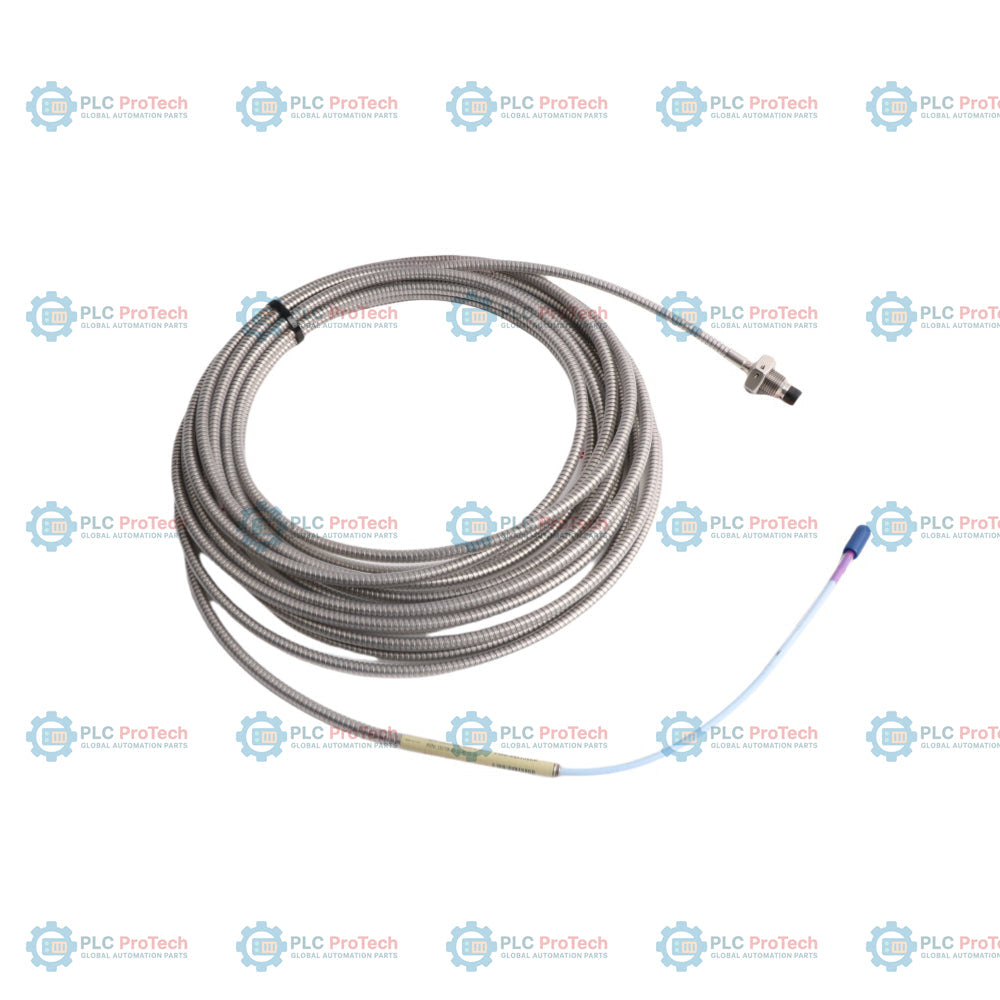

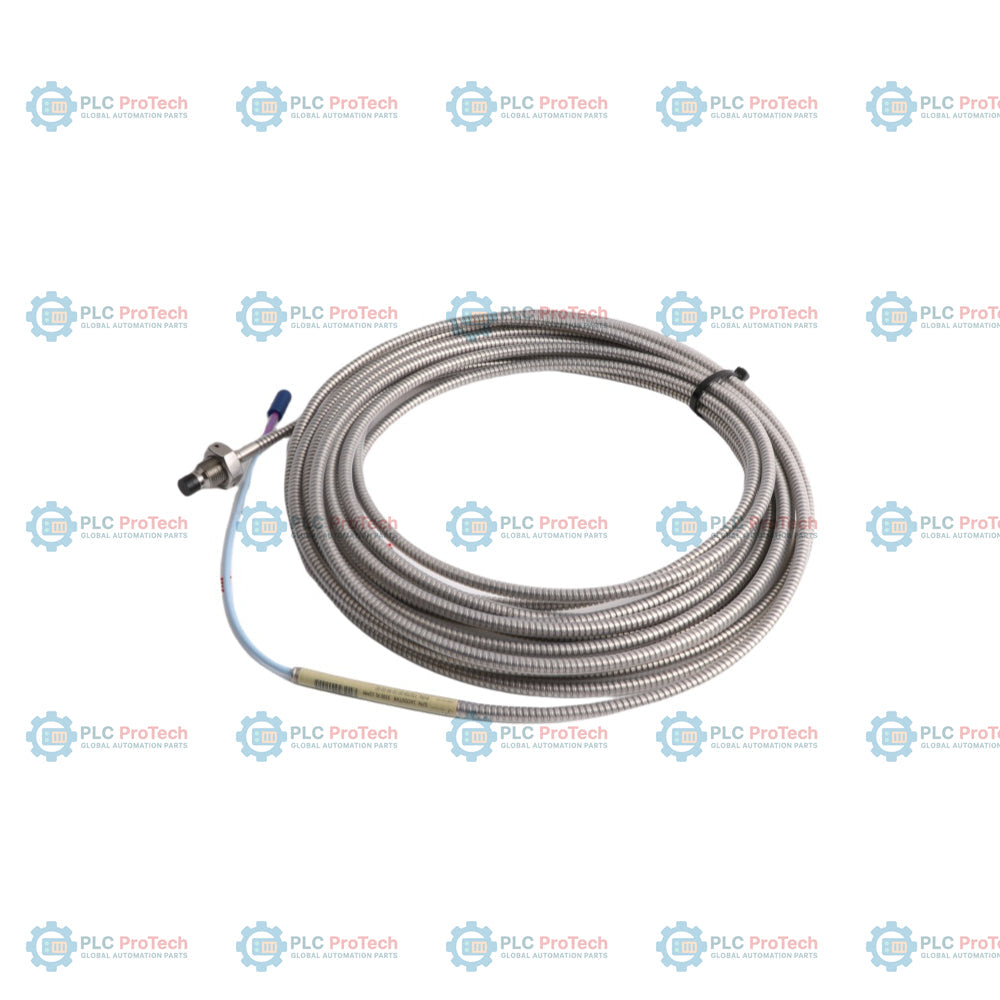

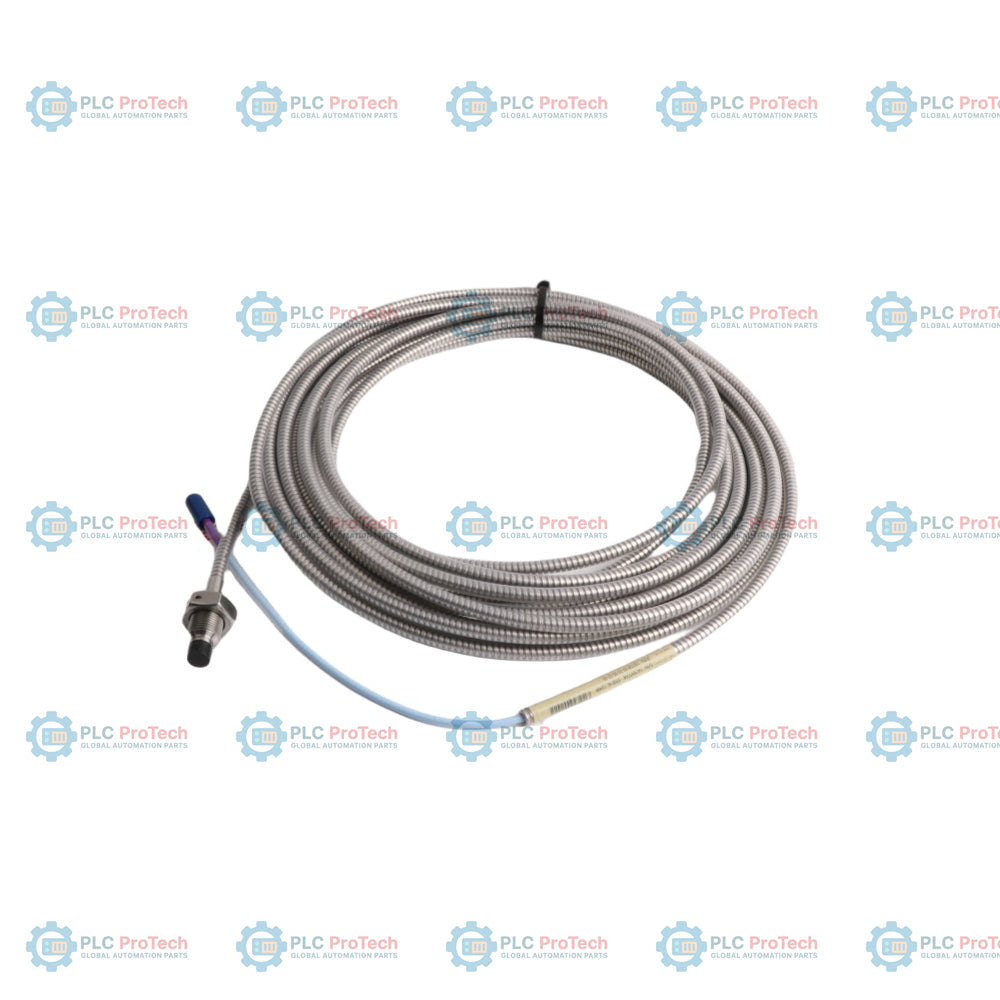

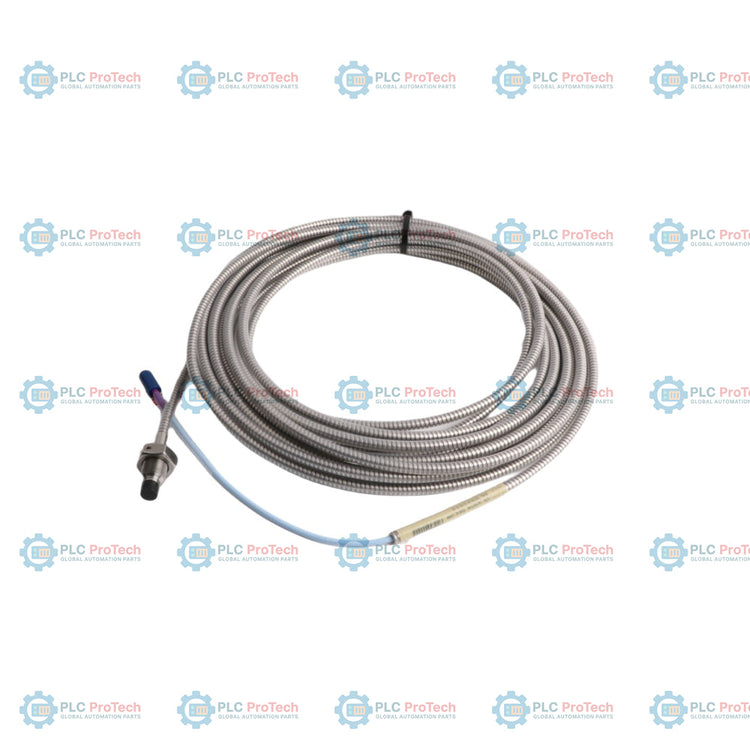

Option 00 (0,0 Zoll gewindelose Länge) und Option 20 (2,0 Zoll Gehäuselänge) geben diese Konfiguration der 3300-XL-11-mm-Näherungssonde mit integriertem FEP-ummanteltem Schutzmantel aus rostfreiem Stahl und einer Kabellänge von 5,0 Metern an — 330708-00-20-50-02-00Dieser berührungslose Wirbelstrom-Verschiebungssensor wird zur Überwachung von Wellenschwingungen und Rotorpositionen an Turbinen und Kompressoren sowie von kritischen rotierenden Maschinen eingesetzt. Er ist Bestandteil einer 3300-XL-11-mm-Überwachungskette und wird mit einem passenden Proximitor-Sensor 330780 kombiniert, ohne dass ein Zwischenverlängerungskabel erforderlich ist, um die kalibrierte Systemlänge beizubehalten.

Das Modell 330708 verfügt über ein 5/8-18-UNF-2A-Gewinde mit Standardmontage und Schutzmantel aus rostfreiem Stahl. Das patentierte TipLoc-Formverfahren befestigt die Sondenspitze aus Polyphenylensulfid (PPS) am Sondengehäuse aus rostfreiem Stahl AISI 304. Die Verbindung zwischen Kabel und Spitze wird durch das CableLoc-Design mechanisch gesichert und bietet eine Zugfestigkeit von bis zu 330 N (75 lb). Die vergoldeten ClickLoc-Stecker rasten ein und verhindern lose Verbindungen in anspruchsvollen industriellen Umgebungen.

Merkmale

Option 00 für die gewindelose Länge gibt ein vollständig mit 5/8-18 UNF-2A-Gewinde versehenes Gehäuse ohne gewindelosen Abschnitt an.
Option 20 für die Gesamtlänge des Gehäuses bietet ein 2,0 Zoll langes Stahlgehäuse, das für Standardmontagekonfigurationen optimiert ist.
Option 50 gibt eine Gesamtlänge des Sondenkabels von 5,0 Metern an und macht bei Kombination mit einem 5,0-Meter-Proximitor-Sensor ein Verlängerungskabel überflüssig.
Option 02 bietet einen vergoldeten ClickLoc-Koaxialstecker aus Messing an einem Kabel in Standardqualität.
Der flexible Schutzmantel aus rostfreiem Stahl AISI 302 mit äußerer FEP-Ummantelung schützt das Koaxialkabel der Sonde vor mechanischer Beschädigung und Öleinwirkung.
Das TipLoc-Formverfahren erzeugt eine hochintegrale Verbindung zwischen der Spitze aus Polyphenylensulfid (PPS) und dem Gehäuse aus rostfreiem Stahl AISI 304.
Das CableLoc-Verankerungsdesign ermöglicht eine maximale Nennzugfestigkeit von bis zu 330 N zwischen Sondengehäuse und Anschlussleitung.

Anwendungen

Messung von Wellenschwingungen und axialer Position an Hochgeschwindigkeitsturbinen und -kompressoren.
Überwachung des Rotorschubs und der radialen Verschiebung in Kraftwerken und petrochemischen Anlagen.
Maschinenschutzsysteme mit Standardmontage, die 11-mm-Wirbelstrom-Messketten verwenden.

Bestellinformationen

Option / Segment	Code auf dieser SKU	Beschreibung / Bedeutung
Bestellbare Teilenummer	330708-00-20-50-02-00	3300 XL 11-mm-Näherungssonde, 5/8-18-UNF-Gewinde, mit FEP-ummanteltem Schutzmantel
A – Option für gewindelose Länge	00	Gewindelose Länge 0,0 Zoll (0 mm)
B – Option für Gesamtlänge des Gehäuses	20	Gewindehülsenlänge 2,0 Zoll (51 mm)
C – Option für Gesamtlänge	50	5,0 Meter (16,4 Fuß) Gesamtlänge der Sonde
D – Option für Stecker- und Kabeltyp	02	Miniatur-Koaxialstecker ClickLoc, Standardkabel (mit FEP-beschichtetem Schutzmantel)
E – Option für behördliche Zulassung	00	Keine Zulassungen für explosionsgefährdete Bereiche erforderlich

Technische Spezifikationen

Parameter	Wert / Spezifikation
Hersteller	Bently Nevada (Baker Hughes)
Teilenummer / Modell	330708-00-20-50-02-00
Produktfamilie	3300 XL 11-mm-Näherungswandlersystem
Sondendurchmesser	11 mm
Gewindespezifikation	5/8-18 UNF-2A-Gewinde
Gewindefreie Länge	0,0 Zoll (0 mm)
Gehäuselänge	2,0 Zoll (51 mm)
Gesamtlänge der Sonde	5,0 Meter (16,4 Fuß)
Linearbereich	4,0 mm (160 mil), von etwa 0,5 bis 4,5 mm (20 bis 180 mil)
Empfohlene Spalteinstellung	2,5 mm (100 mil)
Inkrementeller Skalierungsfaktor (ISF)	3,94 V/mm (100 mV/mil) nominal (plus/minus 10 % Austauschbarkeit)
Abweichung von der geraden Linie (DSL)	Weniger als plus/minus 0,10 mm (plus/minus 4 mil), typisch
Material der Sondenspitze	Polyphenylensulfid (PPS)
Material des Sondengehäuses	Edelstahl AISI 304 (SST)
Sondenkabelspezifikation	75-Ohm-triaxiales, mit Fluorethylenpropylen (FEP) isoliertes Sondenkabel
Armierungstyp der Sonde	Flexibler AISI-302-Edelstahl mit äußerem FEP-Mantel
Steckertyp	Vergoldeter Miniatur-Koaxialstecker ClickLoc aus Messing
Gleichstromwiderstand der Sonde (5,0 m)	7,2 Ohm plus/minus 0,8 Ohm (Innenleiter zu Außenleiter)
Zugfestigkeit (maximal)	330 N (75 lb) am Sondengehäuse zur Sondenleitung; 270 N (60 lb) am Stecker
Maximales Nenndrehmoment	45,2 N-m (400 in-lb)
Empfohlenes Drehmoment	15,2 N-m (133 in-lb)
Mindestbiegeradius	25,4 mm (1,0 Zoll)
Betriebs- und Lagertemperatur	-52 °C bis +177 °C (-62 °F bis +351 °F)
Schutzart gegen Umwelteinflüsse	100 % kondensierende Luftfeuchtigkeit, nicht tauchfähig, wenn die Stecker geschützt sind

Anschlüsse und Schnittstellen

Steckerkomponente	Beschreibung
Koaxialstecker, Stecker	Miniatur-Koaxialstecker ClickLoc mit vergoldetem Messingkörper, zum Anschluss an einen 3300-XL-Proximitor oder ein passendes Verlängerungskabel.

Installationsrichtlinien

Gewindeeingriff der Sonde: Die maximale Gewindeeingriffslänge für ein 5/8-18-UNF-Gehäuse beträgt 0,938 Zoll. Eine Überschreitung dieses Grenzwerts kann während der Installation zu einem Verklemmen führen.
Drehmomentgrenzen: Das 5/8-18-UNF-Gehäuse mit dem empfohlenen Drehmoment von 15,2 N-m (133 in-lb) festziehen. Das maximale Nennmoment von 45,2 N-m (400 in-lb) darf nicht überschritten werden, um eine Verformung des Gehäuses zu verhindern.
Biegeradius: Das armiere Kabel so, dass ein Mindestbiegeradius von 25,4 mm (1,0 Zoll) eingehalten wird, um die interne FEP-Isolierung und den Koaxialschirm zu schützen.
Feuchtigkeitsschutz: Obwohl die Sondenspitze für 100 % kondensierende Luftfeuchtigkeit ausgelegt ist, muss der Koaxialstecker vor direkter Feuchtigkeit oder Turbinenöl geschützt werden. Am Buchsenende der Verbindung müssen Steckerschutzvorrichtungen oder selbstverschweißendes Silikonband angebracht werden.
Abstimmung der Systemlänge: Diese 5,0-Meter-Sonde muss direkt an einen passenden 5,0-Meter-3300-XL-Proximitor-Sensor angeschlossen werden. Die Verwendung eines Verlängerungskabels mit einer 5,0-m-Sonde wird nicht unterstützt, da dadurch die Kalibrierung der Systemlänge von 5,0 m verletzt würde.

Konformität und Zertifizierungen

EMV-Richtlinie: Richtlinie 2014/30/EU der Europäischen Gemeinschaft (Normen: EN 61000-6-2 für industrielle Störfestigkeit, EN 61000-6-4 für industrielle Störaussendungen).
RoHS-Richtlinie: Richtlinie 2011/65/EU der Europäischen Gemeinschaft.
FCC: Entspricht Teil 15 der FCC-Bestimmungen zur elektromagnetischen Verträglichkeit.
Zulassungen für explosionsgefährdete Bereiche: Keine (Option 00 legt fest, dass keine Zulassungen erforderlich sind).

FAQ

Kann ich diese 5,0-Meter-Sonde mit einem 9,0-Meter-Proximitor-Sensor verwenden?

Nein. Diese Sonde hat eine Gesamtkabellänge von 5,0 Metern (Option 50) und muss direkt mit einem 5,0-Meter-3300-XL-Proximitor-Sensor verbunden werden, ohne zusätzliche Verlängerungskabel.

Welcher Gewindetyp und welches Gehäusedesign werden bei dieser Näherungssonde verwendet?

Diese Konfiguration verfügt über ein 5/8-18-UNF-2A-Gewinde, eine Gehäusegesamtlänge von 2,0 Zoll (Option 20), ein vollständig mit Gewinde versehenes Gehäuse ohne gewindelosen Abschnitt von 0,0 Zoll (Option 00) sowie eine integrierte Edelstahlarmierung.

Enthält diese Sondenvariante einen Steckerschutz?

Nein. Diese Konfiguration (Option 02) verfügt über einen Miniatur-Koaxial-ClickLoc-Steckverbinder an einem Standardkabel ohne vorinstallierten Steckerschutz.

Ist diese Sonde für explosionsgefährdete Bereiche zugelassen?

Nein. Diese spezielle Variante verfügt über den behördlichen Zulassungscode Option 00 und ist somit für industrielle Umgebungen ohne besondere Sicherheitszertifizierungen vorgesehen.
