Beschreibung

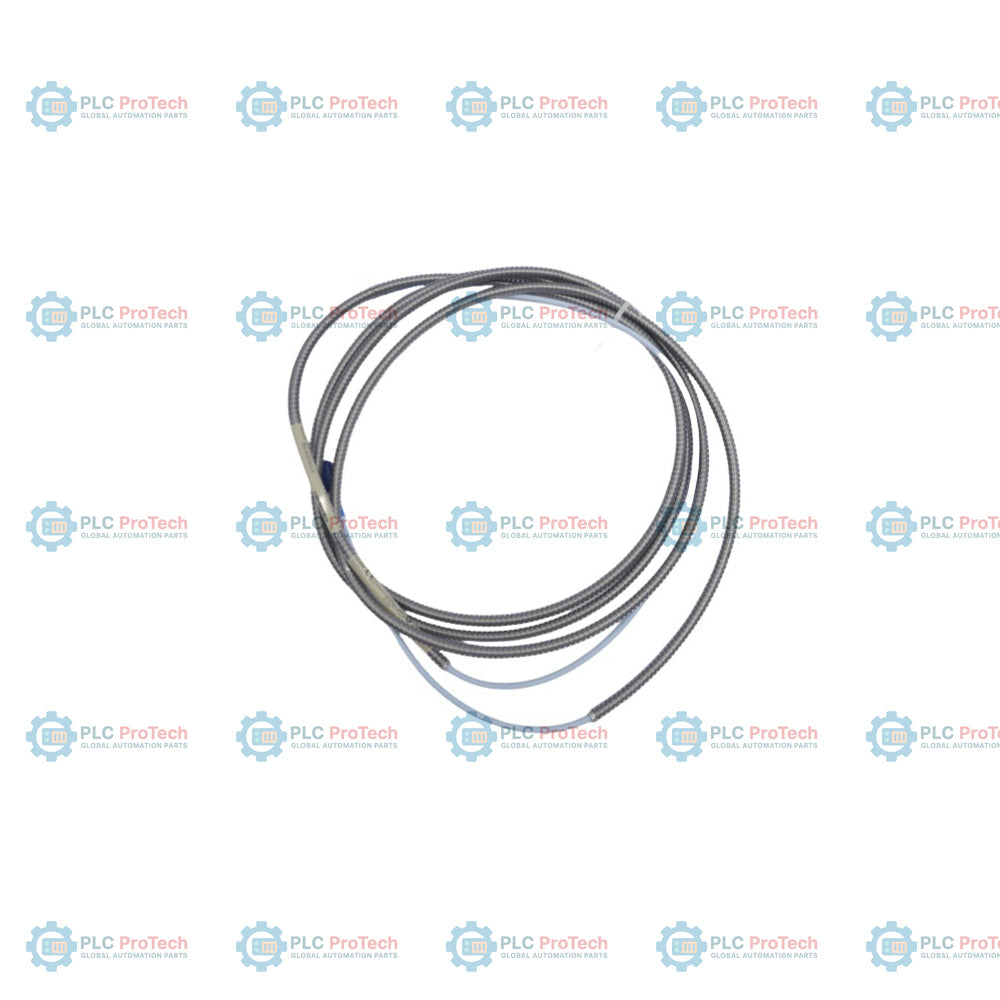

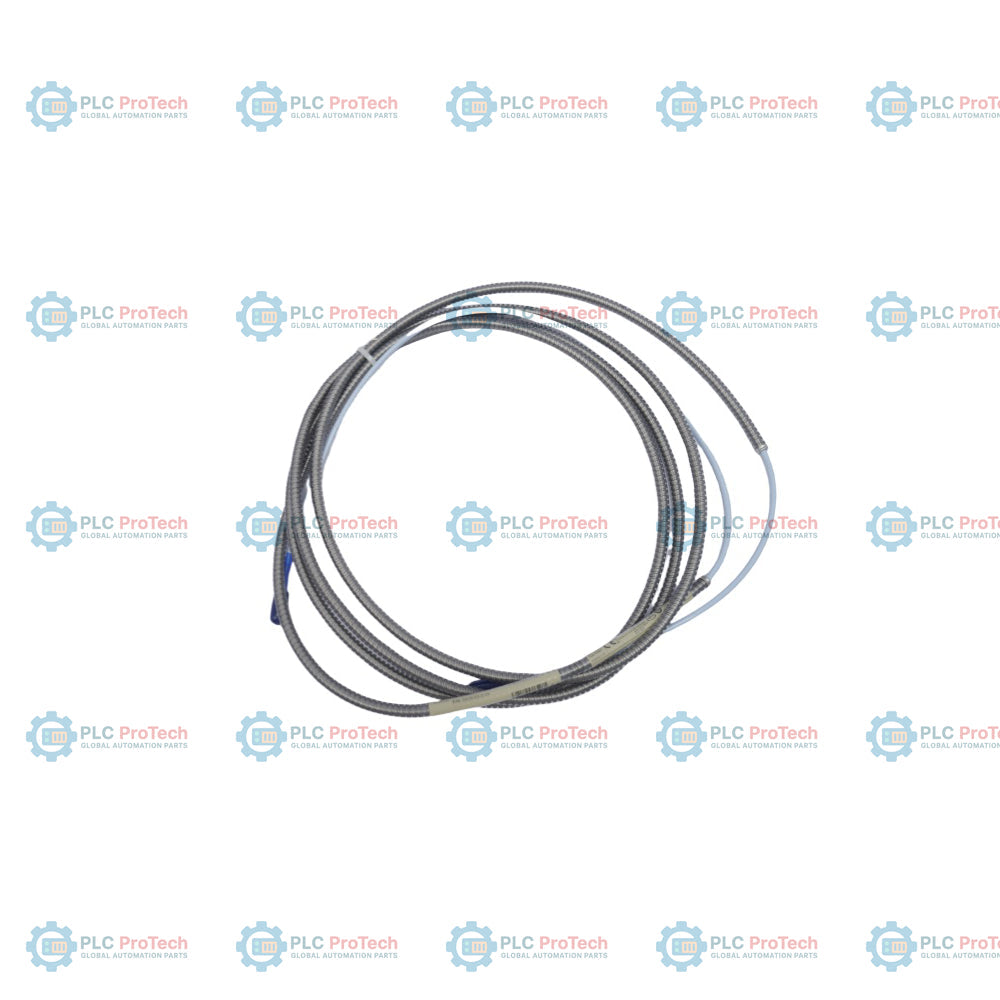

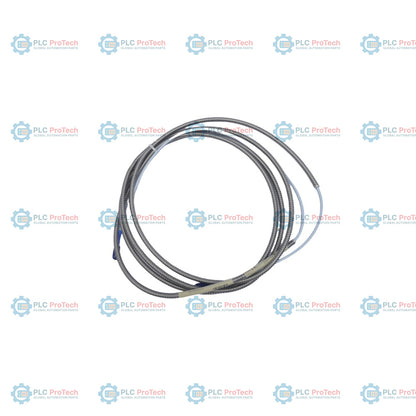

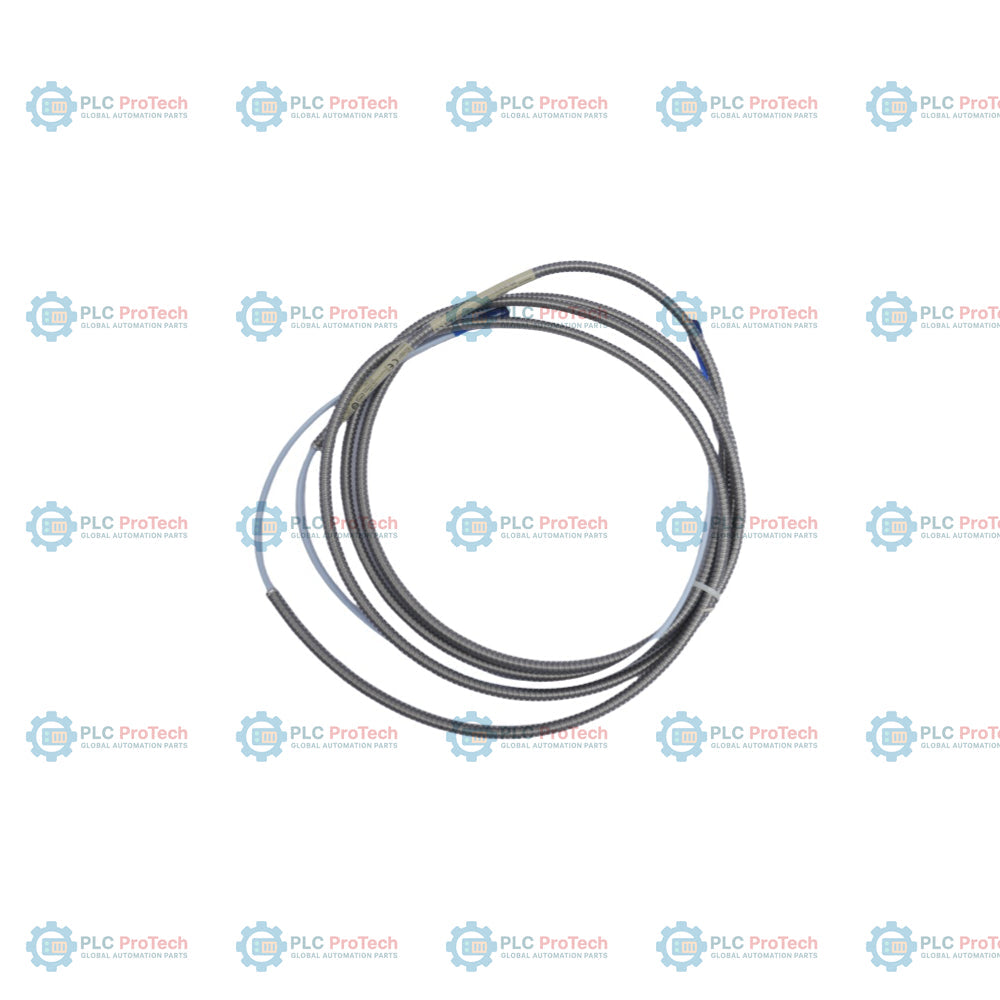

Option 035 (Länge 3,5 m) und Option 01 (integrierte Edelstahlarmierung) kennzeichnen diese Konfiguration des 3300 XL Standard-Verlängerungskabels — 330130-035-01-CN. Diese Konfiguration verwendet ein 75-Ohm-Koaxialkabel, das durch eine FEP-isolierte Edelstahlarmierung geschützt ist, um hervorragenden Schutz vor starker physischer Abnutzung, Abrieb und Schnittkräften zu bieten und in rauen Industrieumgebungen Standardkabel ohne Armierung zu übertreffen. Das Kabel ist mit vergoldeten koaxialen ClickLoc-Steckverbindern (einer männlich, einer weiblich) abgeschlossen und gewährleistet eine stabile Signalübertragung innerhalb des Maschinenüberwachungskreises.

Diese Variante wird ausdrücklich mit dem Suffix -CN geliefert, das die Einhaltung der chinesischen Vorschriften für explosionsgefährdete Bereiche (NEPSI- und CCC-Zulassungen) zur Integration in Maschinenschutzsysteme in eingeschränkten Bereichen kennzeichnet. Das Kabel stellt die wichtige Verbindung zwischen einem 3300 XL 8-mm-Näherungssensor und einem 3300 XL Proximitor-Sensor her und gewährleistet, dass die Messwerte für mechanische Schwingungen und Axialposition mit minimaler Dämpfung oder Fehlanpassung der Impedanz übertragen werden.

Merkmale

• Länge von 3,5 Metern (Option 035): Kalibrierte Längenoption mit einer physischen Verlängerung von 3,5 m (11,5 ft), passend für Systemanforderungen im Mehrmeterbereich.
• Edelstahlarmierung (Option 01): Spiralförmig gewickelte Edelstahlarmierung mit schützender äußerer FEP-Beschichtung bewahrt die Kabelstruktur vor Scherkräften, Quetschungen und dem Eindringen von Flüssigkeiten.
• Vergoldete ClickLoc-Steckverbinder: Korrosionsbeständige koaxiale Anschlüsse mit standardmäßigem ClickLoc-Mechanismus verhindern unbeabsichtigtes Trennen.
• -CN-Länderpaket: Für explosionsgefährdete Umgebungen in China gemäß den Normen NEPSI und CCC zertifiziert.
• Großer Temperaturbereich: Die Standardisolierung hält Betriebstemperaturen von -52 °C bis +177 °C stand.

Anwendungen

Das armierte Verlängerungskabel wird an kritischen Industriemaschinen in stark beanspruchten Bereichen wie Stromerzeugung, Öl und Gas sowie petrochemischer Verarbeitung eingesetzt. Typische Installationen umfassen:

• Systeme zur Überwachung von Wellenschwingungen in Dampf- und Gasturbinen.
• Erfassung der axialen Verschiebung und der Axialposition von Zentrifugalkompressoren.
• Messungen der Schwingungen von Hochgeschwindigkeitswellen und der Relativbewegung des Gehäuses von Getrieben.
• Schutzbaugruppen für Lagergehäuse großer Elektromotoren und Generatoren.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Festziehen der Steckverbinder: Ziehen Sie die ClickLoc-Koaxialsteckverbinder ausschließlich handfest an. Verwenden Sie keine Schraubenschlüssel oder Zangen, da übermäßige mechanische Kraft die Goldbeschichtung der Kontakte und die strukturellen Hülsen beschädigt.
• Minimaler Biegeradius: Halten Sie entlang des armierten Kabels einen minimalen Biegeradius von 25 mm (1.0 in) ein, um ein Knicken der internen Koaxialabschirmung oder ein Brechen des äußeren FEP-Armierungsmantels zu vermeiden.
• Kabelführung: Führen Sie das armierte Kabel stets entfernt von Hochspannungsleitungen, starken Quellen elektromagnetischer Störungen sowie Bereichen mit dauerhaft stehendem Wasser oder korrosiven Flüssigkeiten.
• Prüfung der kalibrierten Länge: Stellen Sie sicher, dass die kombinierte physische Länge des Näherungssensors und dieses Verlängerungskabels der für das Gehäuse Ihres Proximitor-Sensors angegebenen kalibrierten Gesamtlänge entspricht.

Konformität und Zertifizierungen

• NEPSI: Explosionsschutz-Zertifizierung für industrielle Gefahrenbereiche in der Volksrepublik China.
• CCC: Zulassung nach dem China Compulsory Certificate für den Schutz von Maschinen in anspruchsvollen Industrieanlagen.
• RoHS: Konform mit internationalen Umweltrichtlinien zur Begrenzung der Verwendung gefährlicher Stoffe.
