Bently Nevada 330130-045-01-00 3300 XL Standard-Verlängerungskabel

Beschreibung

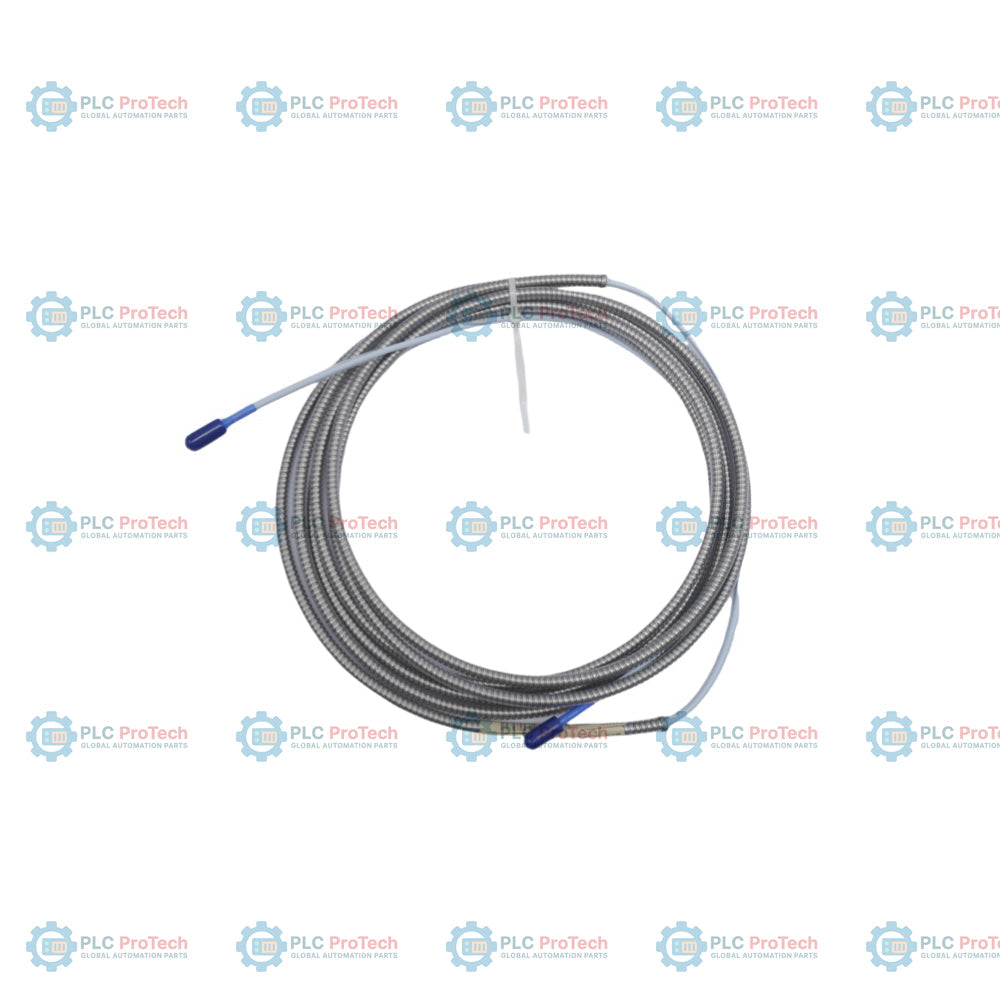

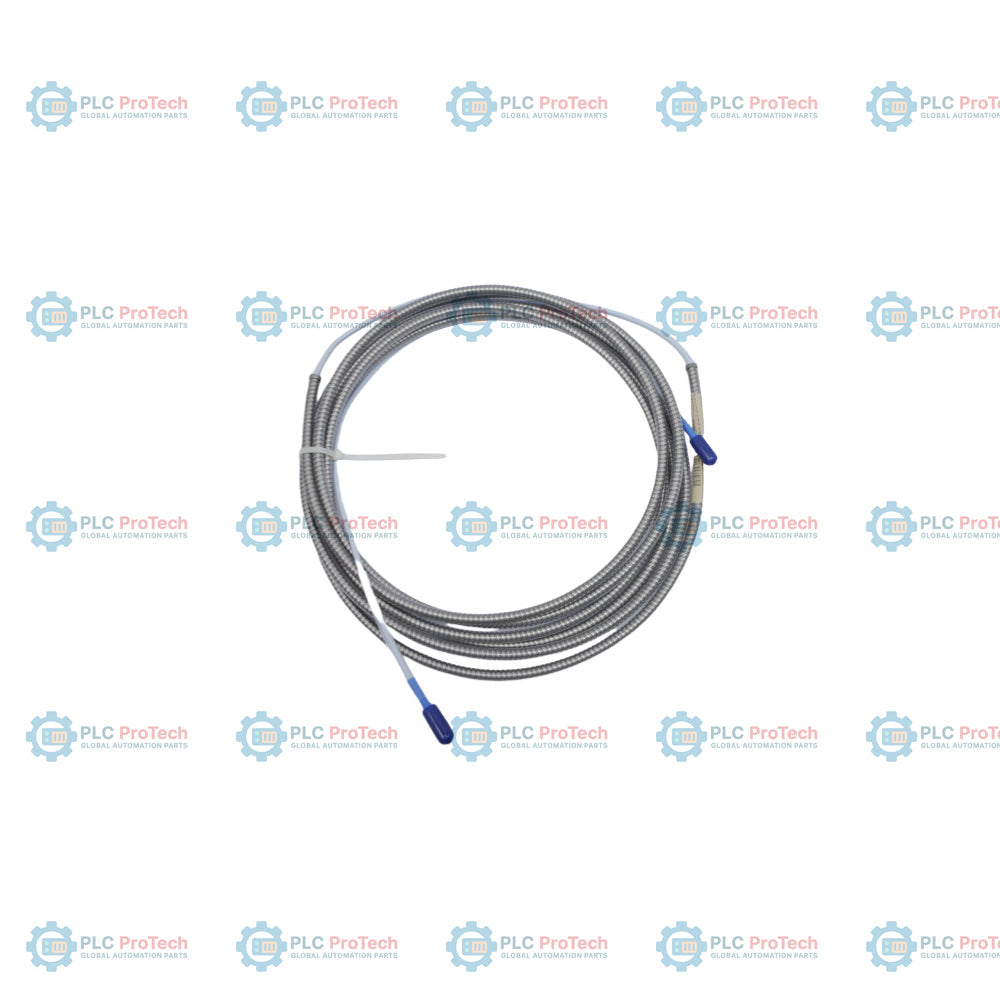

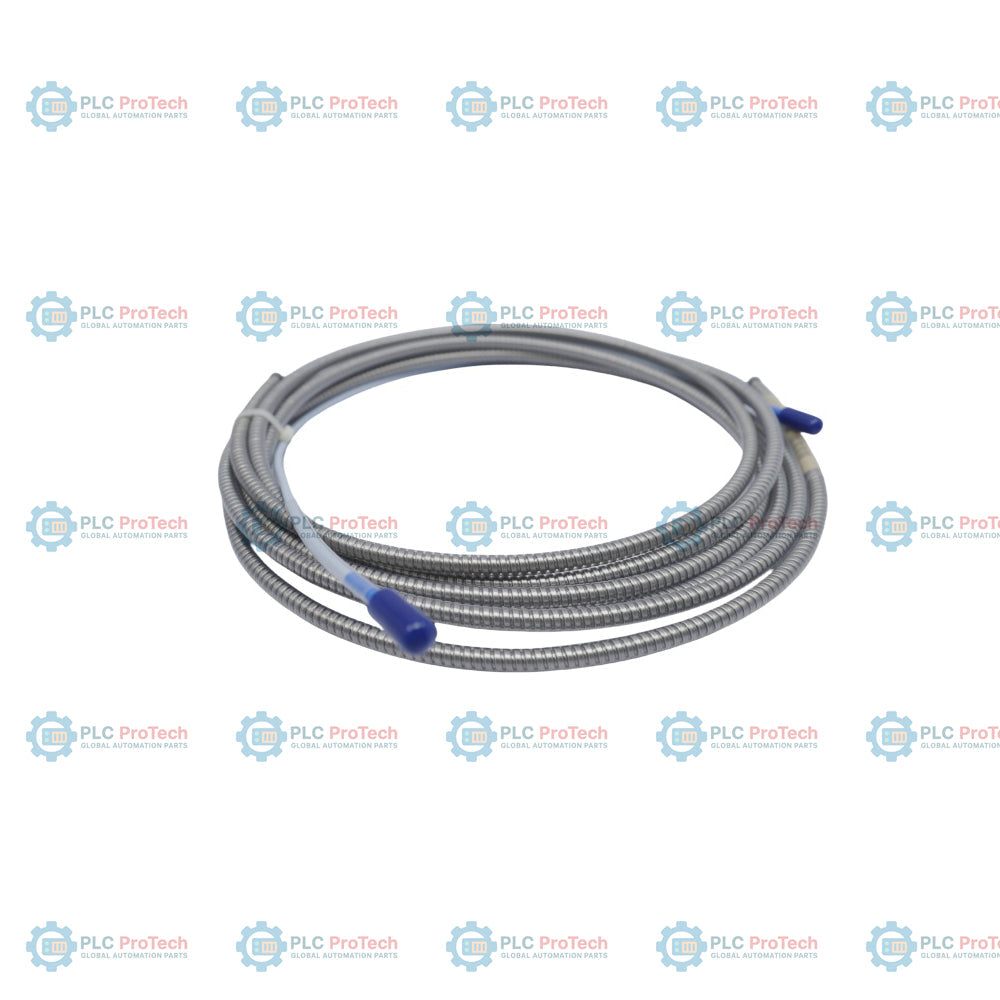

Option 045 (Kabellänge 4,5 m) und Option 01 (Kabel mit Edelstahlarmierung) legen diese Konfiguration des 3300 XL Standard-Verlängerungskabels fest — 330130-045-01-00.

Dieses Kabel dient als elektrische Verbindung zwischen einer 3300 XL 8-mm-Näherungssonde und einem 3300 XL Proximitor-Sensor und ermöglicht die Messung von Wellenschwingungen und axialer Position an rotierenden Maschinen. Es verfügt über vergoldete ClickLoc-Koaxialsteckverbinder, die mit handfestem Anziehen sicher einrasten. Während Standardkabelversionen wie Option 00 keinen physischen Schutzmantel besitzen, ist diese Version mit Option 01 durch ein flexibles Edelstahlrohr mit einem äußeren Mantel aus Fluorethylenpropylen (FEP) gegen mechanischen Verschleiß und Abrieb geschützt. Die Auswahl der behördlichen Zulassung Option 00 weist darauf hin, dass für diese Konfiguration keine Zertifizierungen für explosionsgefährdete Bereiche erforderlich sind, im Gegensatz zu Option 05, die regionale Zulassungen für explosionsgefährdete Bereiche wie ATEX und IECEx umfasst.

Merkmale

• Option 045 bietet eine Gesamtkabellänge von 4,5 Metern (14,8 Fuß) für die Systeminstallation.
• Option 01 umfasst eine flexible Armierung aus Edelstahl AISI 302 oder 304 mit einem äußeren FEP-Mantel zum Schutz vor mechanischen Beschädigungen.
• Option 00 kennzeichnet, dass für dieses spezifische Kabel keine Zertifizierungen für explosionsgefährdete Bereiche enthalten sind.
• Vergoldete ClickLoc-Koaxialsteckverbinder an beiden Enden sorgen für eine sichere Verbindung, die nur handfestes Anziehen erfordert.
• Der 75-Ohm-Triaxialkabelkern mit Isolierung aus Fluorethylenpropylen (FEP) gewährleistet die Signalintegrität.
• Für die Kombination mit 3300 XL 8-mm-Näherungssonden und 3300 XL Proximitor-Sensoren ausgelegt, um ein vollständiges 5-Meter- oder 9-Meter-Messwandlersystem zu bilden.

Anwendungen

• Messung der Wellenschwingung an industriellen Dampf- und Gasturbinen, Kompressoren und großen Pumpen.
• Messung der axialen Rotorposition und des Axialschubs an schnell rotierenden Maschinen.
• Maschinenschutzsysteme in Kraftwerken, Chemieanlagen, Öl- und Gasanlagen sowie Kläranlagen.
• Raue mechanische Umgebungen, die einen Schutzmantel gegen physische Abnutzung erfordern.

Bestellinformationen

Technische Daten

Installationsrichtlinien

Um einen ordnungsgemäßen Systembetrieb sicherzustellen und Signalrauschen oder physische Schäden zu vermeiden, beachten Sie die folgenden Installationsrichtlinien:

• Kabelführung: Führen Sie das ar **mierte Kabel** in ausreichendem Abstand zu Hochspannungsleitungen oder Wechselstromquellen, um elektromagnetische Störungen (EMI) zu minimieren.
• Biegeradius: Halten Sie über die gesamte Kabellänge den Mindestbiegeradius von 25.4 mm (1.0 in) ein, um Schäden an den inneren Triaxialleitern zu vermeiden.
• Anzugsdrehmoment der Stecker: Die Stecker sind für handfestes Anziehen ausgelegt; bei vollständigem Einrasten ist ein „Klick“ zu hören. Überschreiten Sie beim Anziehen nicht das maximale Anzugsdrehmoment der Stecker von 0.565 N-m (5 in-lbf).
• Abgleich der Systemlänge: Stellen Sie sicher, dass die kombinierte Länge des Verlängerungskabels und des Näherungssensors der kalibrierten Länge des Proximitor-Sensors entspricht (typischerweise 5,0 Meter oder 9,0 Meter). Dieses 4,5-Meter-Kabel wird in der Regel mit einem 0,5-Meter-Sensor in einer 5,0-Meter-Systemkonfiguration kombiniert.
• Feuchtigkeitsschutz: Verwenden Sie Steckerschutzvorrichtungen, wenn die Stecker hoher Luftfeuchtigkeit, Ölen oder industriellen Flüssigkeiten ausgesetzt sind.
