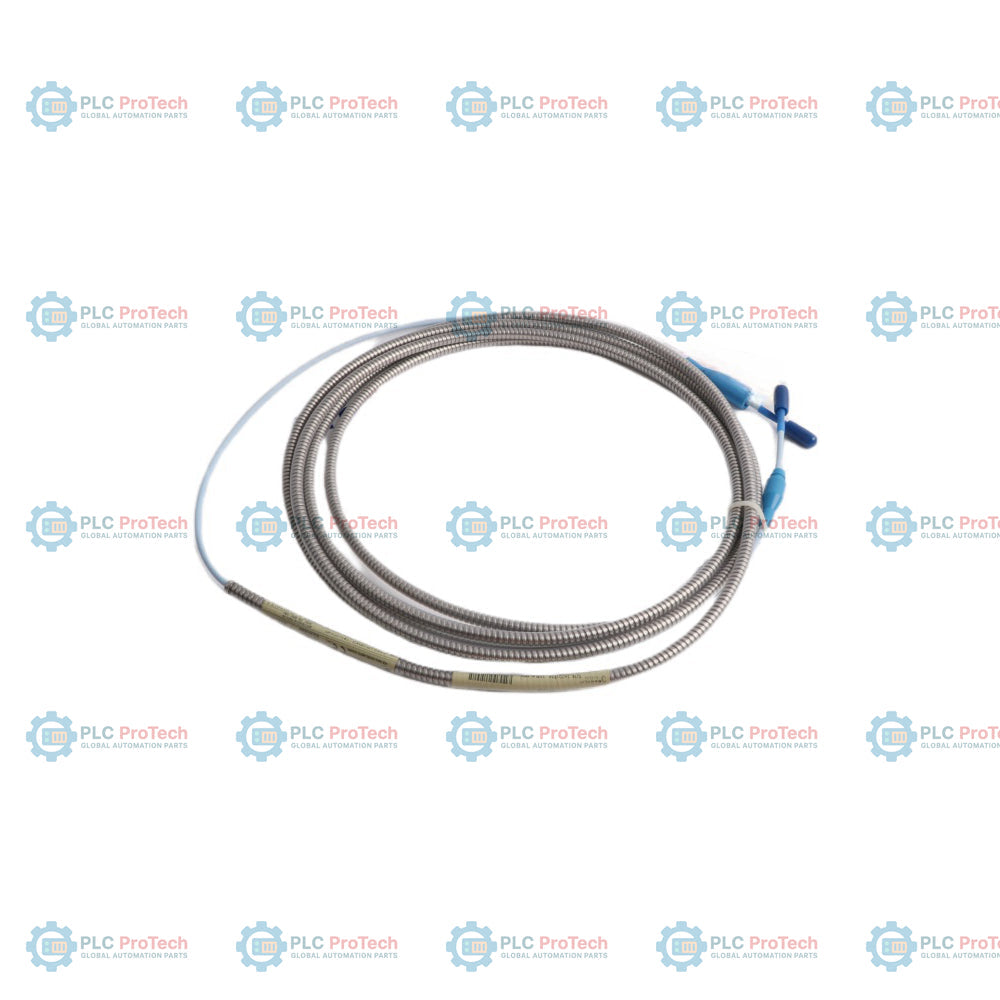

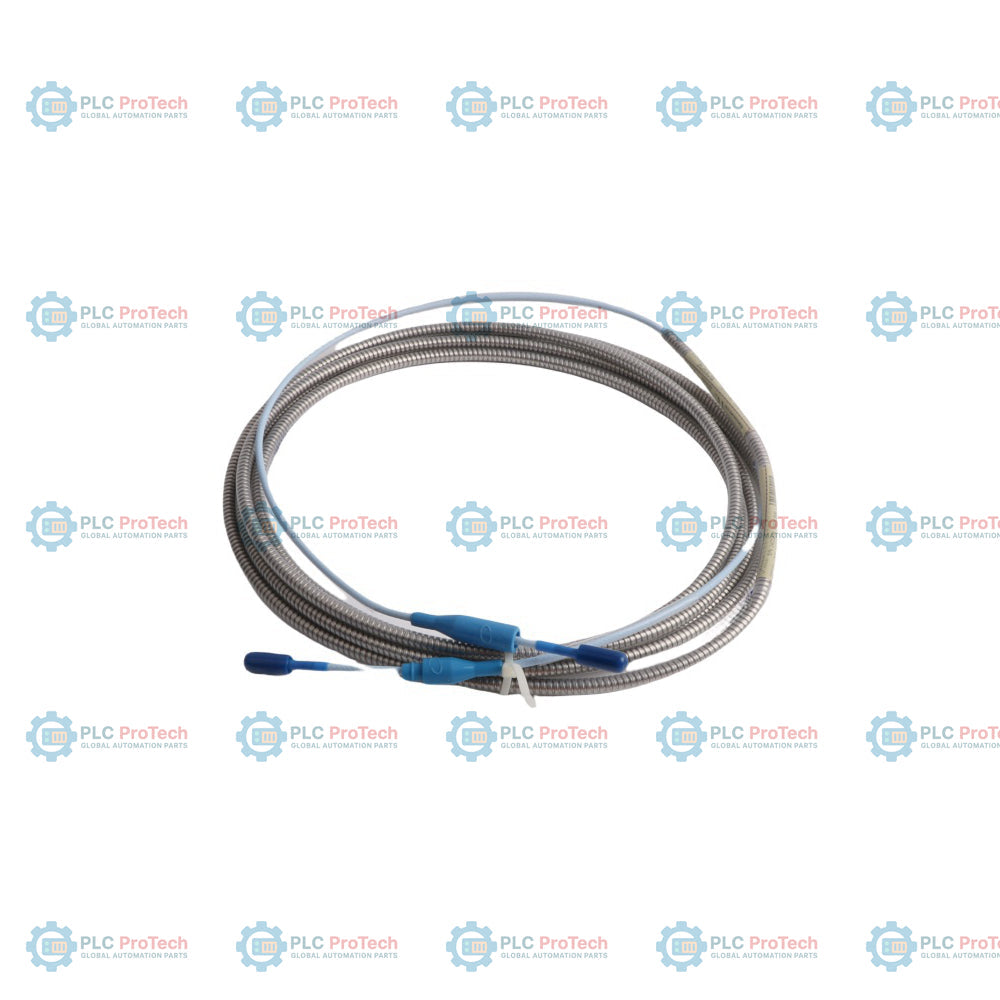

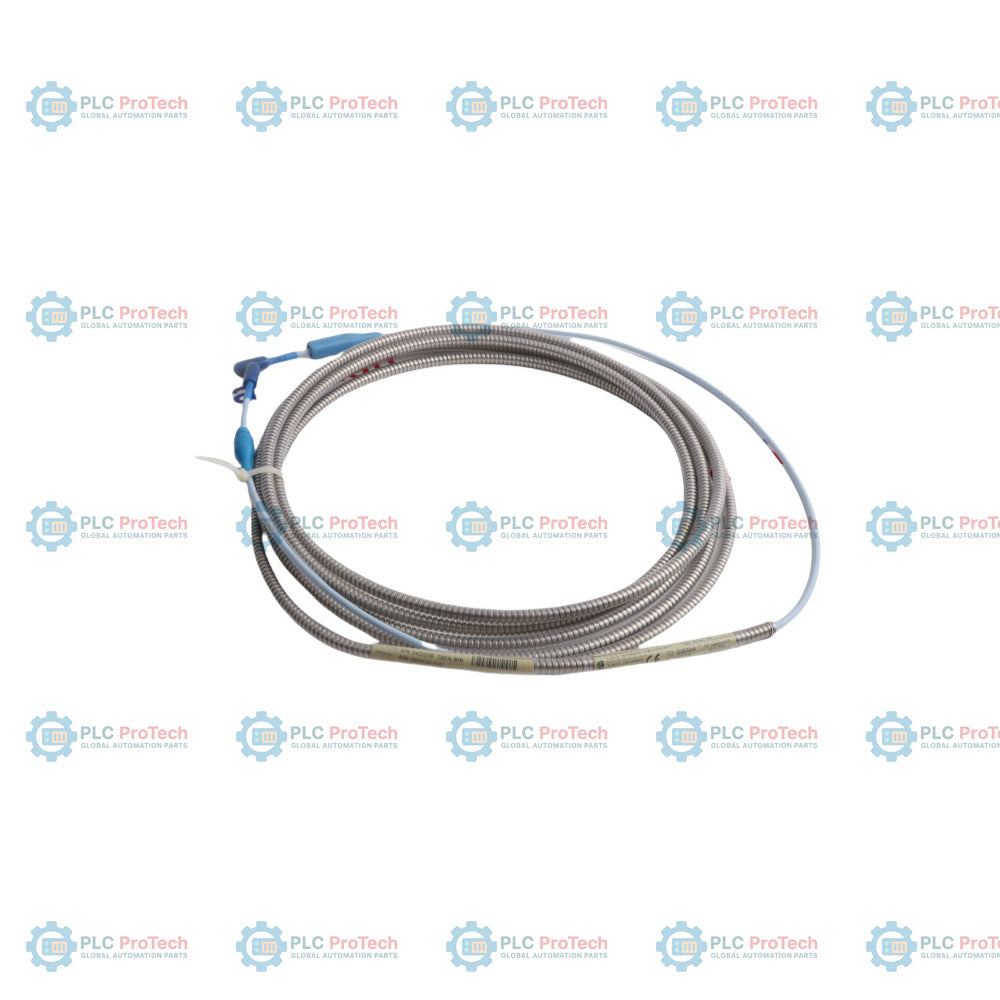

Option 045 (Länge 4,5 Meter) und Option 03 (armiertes Kabel mit Steckverbinder-Schutz) spezifizieren diese Standardkonfiguration des 3300 XL-Verlängerungskabels — 330130-045-03-05. Dieses armierte 3300 XL-Verlängerungskabel überträgt hochfrequente Wirbelstromsignale von einer 3300 XL-Näherungssonde mit 8 mm Durchmesser an einen kompatiblen 3300 XL Proximitor-Sensor. Es dient als elektrische Verbindung und hält die Kalibrierimpedanz in schweren industriellen Maschinenumgebungen aufrecht.
Die integrierte flexible Edelstahlarmierung (Option 03) schützt den Kabelkern vor mechanischen Quetschungen, starkem Abrieb und scharfen Gehäusekanten. Diese spezielle Konfiguration verfügt außerdem über einen vorinstallierten Steckverbinder-Schutz aus Fluorsilikon, der die Koaxialverbindung von Schmierölen, Wasser und Umgebungsstaub isoliert. Mit den Zulassungen nach Option 05 erfüllt dieses Kabel internationale Sicherheitszertifizierungen für explosionsgefährdete Umgebungen und unterscheidet sich dadurch von nicht zertifizierten Standardkonfigurationen.
| Optionssegment | Code auf dieser SKU | Beschreibung / Ausgewählte Option |
|---|---|---|
| Bestellbare Teilenummer | 330130-045-03-05 | 3300 XL Standard-Verlängerungskabel mit Armierung, Steckerschutz und Zulassungen |
| A - Option für Kabellänge | 045 | Länge 4,5 Meter (14,8 Fuß) |
| B - Option für Steckerschutz und Kabel | 03 | Armiertes Kabel mit Steckerschutz |
| C - Zulassungsoption | 05 | Zulassungen für explosionsgefährdete Bereiche nach CSA, ATEX und IECEx |
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer / Modell | 330130-045-03-05 |
| Produktserie | 3300 XL 8 mm Näherungswandlersystem |
| Kabellänge | 4,5 m (14,8 Fuß) |
| Armierungsmaterial | Flexible äußere Leitung aus Edelstahl |
| Steckertyp | Miniatur-Koaxialanschluss ClickLoc (vergoldet) |
| Material des Steckerschutzes | Fluorsilikonkautschuk |
| Nenn-Gleichstromwiderstand (Mittelleiter) | 0,99 +/- 0,15 Ohm |
| Nenn-Gleichstromwiderstand (Außenleiter) | 0,30 +/- 0,06 Ohm |
| Nennkapazität | 69,9 pF/m typisch |
| Maximaler Außendurchmesser der Armierung | 7,67 mm |
| Maximaler Durchmesser der Armaturhülse | 10,2 mm |
| Maximaler Durchmesser des Steckerschutzes | 12,4 mm |
| Betriebs- und Lagertemperatur | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Gewicht | 0,46 kg |
| Abmessungen | 250 mm x 250 mm x 45 mm (H x B x T) (verpackte Spule) |
Stellen Sie sicher, dass die kombinierte Länge der Näherungssonde und des Verlängerungskabels mit der Gesamtsystemkalibrierung des Proximitor-Sensors übereinstimmt (entweder 5,0 Meter oder 9,0 Meter Gesamtlänge). Verbinden Sie die goldenen ClickLoc-Anschlüsse, bis sie sicher einrasten. Verwenden Sie keine Standardzange an den goldenen Anschlussmuffen; wenden Sie ausschließlich Handkraft oder ein spezielles Koaxialsteckerwerkzeug an. Beachten Sie den minimalen statischen Biegeradius von 25,4 mm (1,0 Zoll), um die inneren koaxialen Dielektrikumsschichten vor einer Beschädigung zu schützen.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330130-045-03-05
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL Standard-Verlängerungskabel
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 460g
Abmessungen: 250 mm x 250 mm x 45 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
