Beschreibung

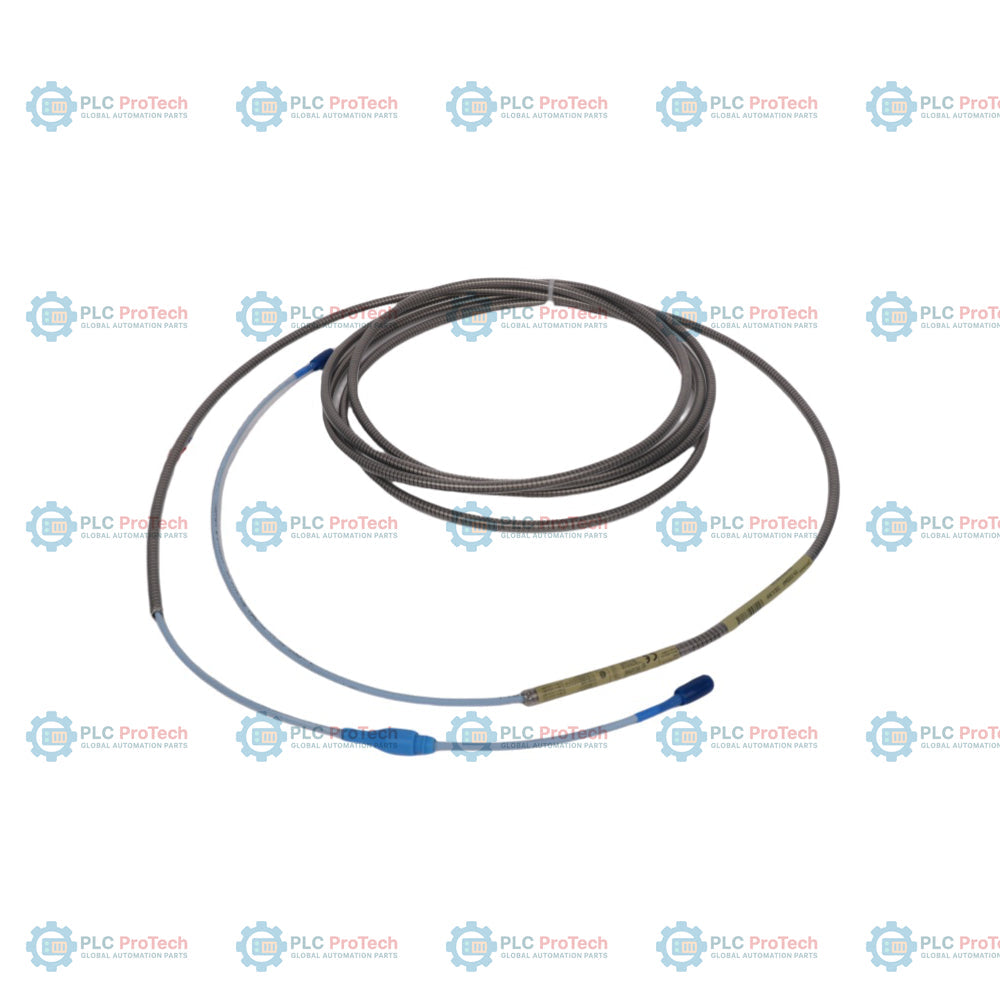

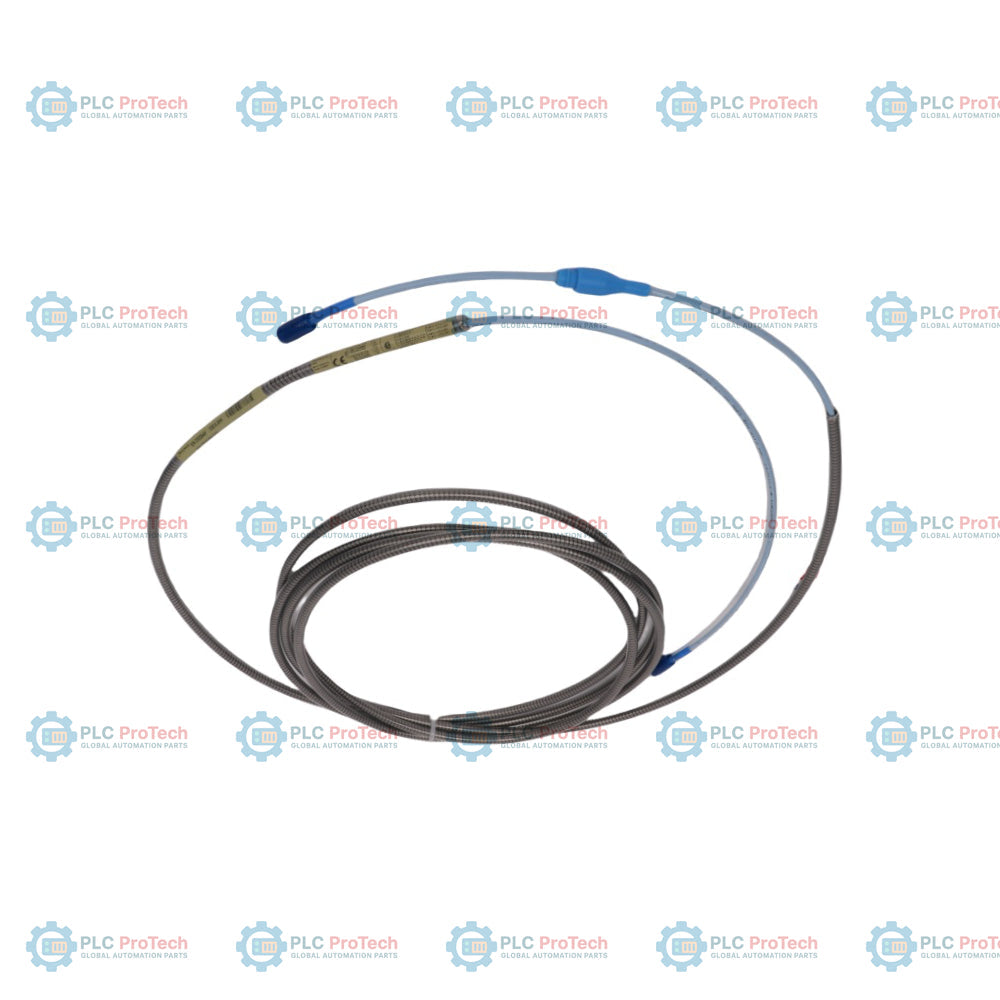

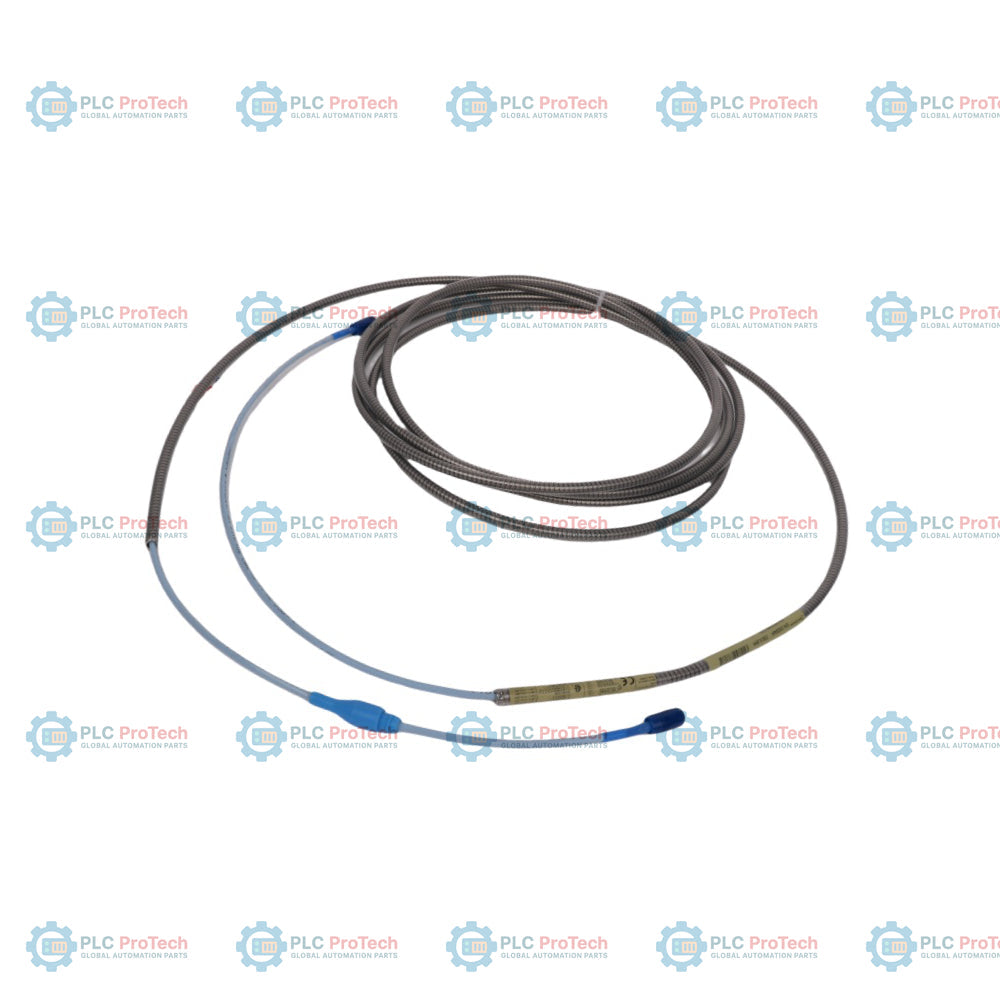

Bently Nevada 330130-045-12-05 bezeichnet ein 4,5 Meter (14,8 Fuß) langes FluidLoc-Verlängerungskabel mit vorinstallierten Steckverbinder-Schutzvorrichtungen sowie CSA-, ATEX- und IECEx-Zulassungen für 3300 XL 8-mm-Näherungswandlersysteme. Diese Kabelkonfiguration wird für Anwendungen ausgewählt, die eine zuverlässige Abdichtung gegen das Eindringen von Flüssigkeiten und eine verbesserte Umgebungsabschirmung an der Steckverbinderverbindung erfordern. Durch den Einsatz des speziellen FluidLoc-Kabels wird verhindert, dass Öl, Feuchtigkeit und andere Prozessflüssigkeiten durch das Kabelinnere wandern und aus dem Maschinengehäuse austreten, wodurch die Gehäuseintegrität in industriellen Umgebungen mit hoher Belastung erhalten bleibt.

Im Gegensatz zu standardmäßigen ungeschirmten Ausführungen umfasst die Variante Option 12 vorinstallierte Steckverbinder-Schutzvorrichtungen aus Fluorsilikon am Buchsenende. Diese Schutzvorrichtungen schützen den vergoldeten ClickLoc-Steckverbinder vor Flüssigkeiten, Schmutz und mechanischem Verschleiß und machen manuelles Abkleben oder vor Ort montierte Schutzmanschetten überflüssig. Die Länge von 4,5 Metern wird typischerweise mit einer 0,5-Meter-Sonde kombiniert, um ein vollständiges 5,0-Meter-Messsystem zu erhalten, oder in anderen kompatiblen abgestimmten Systemlängen konfiguriert, die den kalibrierten Eingangsspezifikationen des 3300 XL Proximitor-Sensors entsprechen.

Merkmale

• FluidLoc-Kabelkonstruktion: Verfügt über ein patentiertes inneres Dichtungskonzept, das verhindert, dass Öl und andere Prozessflüssigkeiten entlang des Kabelinneren austreten.
• Integrierte Steckverbinder-Schutzvorrichtungen: Enthält vorinstallierte Steckverbinder-Schutzvorrichtungen aus Fluorsilikon am Buchsenende, die die ClickLoc-Verbindung gegen Öl, Feuchtigkeit und Schmutz abdichten.
• Länge von 4,5 Metern: Präzisionskalibrierte Koaxialkabellänge von 4,5 m (14,8 Fuß), die eine abgestimmte elektrische Impedanz für genaue Schwingungs- und Positionsmessungen gewährleistet.
• ClickLoc-Steckverbinder: Korrosionsbeständige, vergoldete Messingsteckverbinder, die mit einem fühlbaren Klick sicher verriegeln und keine speziellen Installationswerkzeuge erfordern.
• Zulassung für explosionsgefährdete Bereiche (Option 05): Zertifiziert für eigensichere und nicht zündfähige Installationen gemäß den Normen der CSA-, ATEX- und IECEx-Prüfstellen.
• Hohe Langlebigkeit: Die FEP-Isolierung bietet Beständigkeit gegenüber Chemikalien und hohen Temperaturen innerhalb des standardmäßigen Betriebsbereichs.

Anwendungen

Dieses Verlängerungskabel wird in Maschinenschutz- und Zustandsüberwachungssystemen für rotierende Anlagen eingesetzt. Es eignet sich insbesondere für:

• Überwachung von Schwingungen am Lagergehäuse von Dampf- und Gasturbinen.
• Messung von Wellenschwingungen und axialer Position bei Zentrifugalkompressoren.
• Überwachung der relativen Getriebewellenverschiebung in feuchten oder ölreichen Umgebungen.
• Maschineninstallationen in explosionsgefährdeten Bereichen, die eine ATEX-, IECEx- oder CSA-Zertifizierung erfordern.
• Generatoren und Pumpen, bei denen eine Hochdruck-Öleindämmung entscheidend ist.

Bestellinformationen

Technische Spezifikationen

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Drehmomentspezifikation: Die Steckverbinder sollten handfest angezogen werden. Der ClickLoc-Mechanismus signalisiert durch ein „Klick“ eine sichere, verriegelte Verbindung. Verwenden Sie keine Zangen oder anderen Werkzeuge an den goldenen XL-Steckverbindern.
• Kabelbiegeradius: Halten Sie während der Verlegung einen minimalen Biegeradius von 25,4 mm (1,0 Zoll) ein, um Signalverschlechterungen oder einen Bruch der Innenleiter zu verhindern.
• Kabelführung: Führen Sie das Verlängerungskabel durch ein Schutzrohr oder Kabelpritschen, um physische Schäden durch Maschinenbewegungen zu verhindern. Vermeiden Sie die Verlegung in der Nähe von Hochspannungsleitungen, um elektromagnetische Störungen zu minimieren.
• Steckerschutz: Stellen Sie sicher, dass der Fluorsilikon-Steckerschutz vollständig über der Verbindungsstelle sitzt, um das Eindringen von Ölen, Wasser oder Partikelverunreinigungen zu verhindern.

Konformität und Zertifizierungen

• ATEX/IECEx: Zertifizierung als eigensicher und nicht zündfähig für explosionsgefährdete Bereiche der Zonen 0, 1 und 2.
• CSA: Zugelassen für Umgebungen der Klasse I, Division 1 und Division 2.
• CE-Kennzeichnung: Vollständig konform mit den geltenden europäischen Richtlinien für Sicherheit und elektromagnetische Verträglichkeit.
• RoHS: Bleifreie Konstruktion gemäß Umweltstandards.
