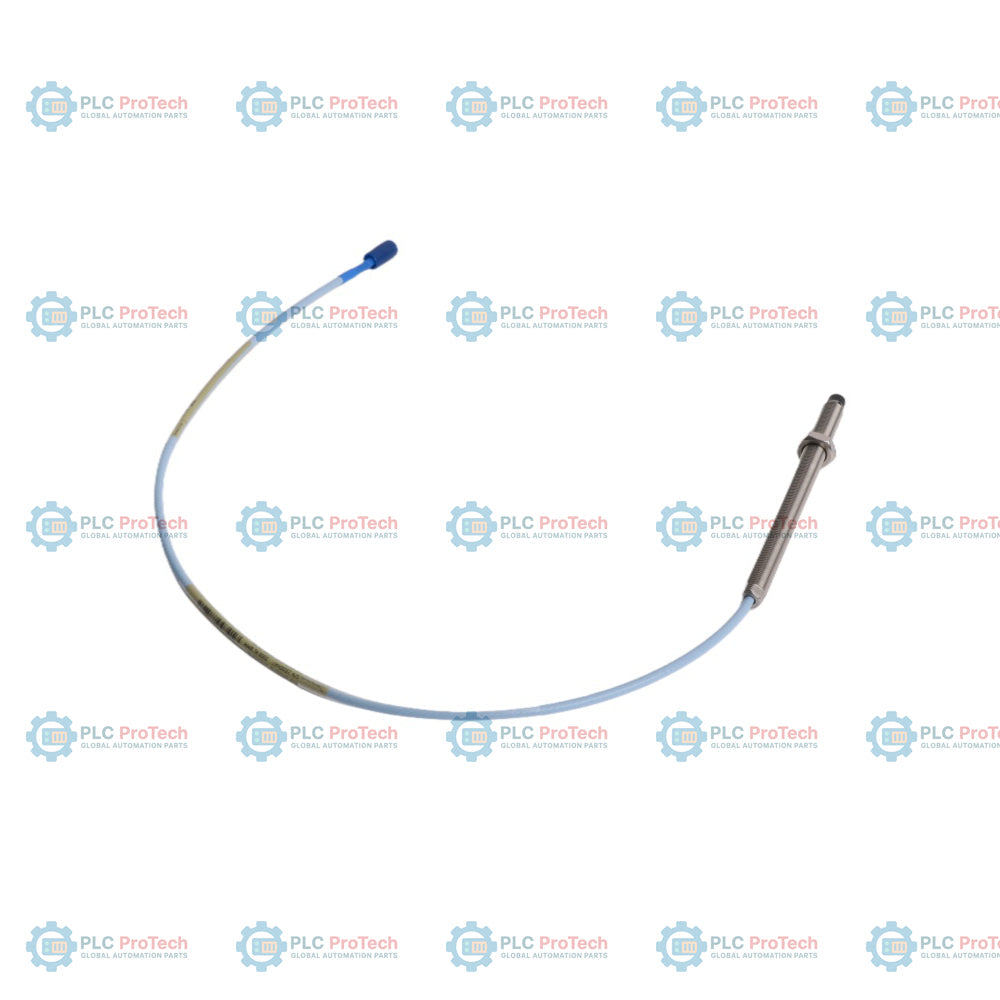

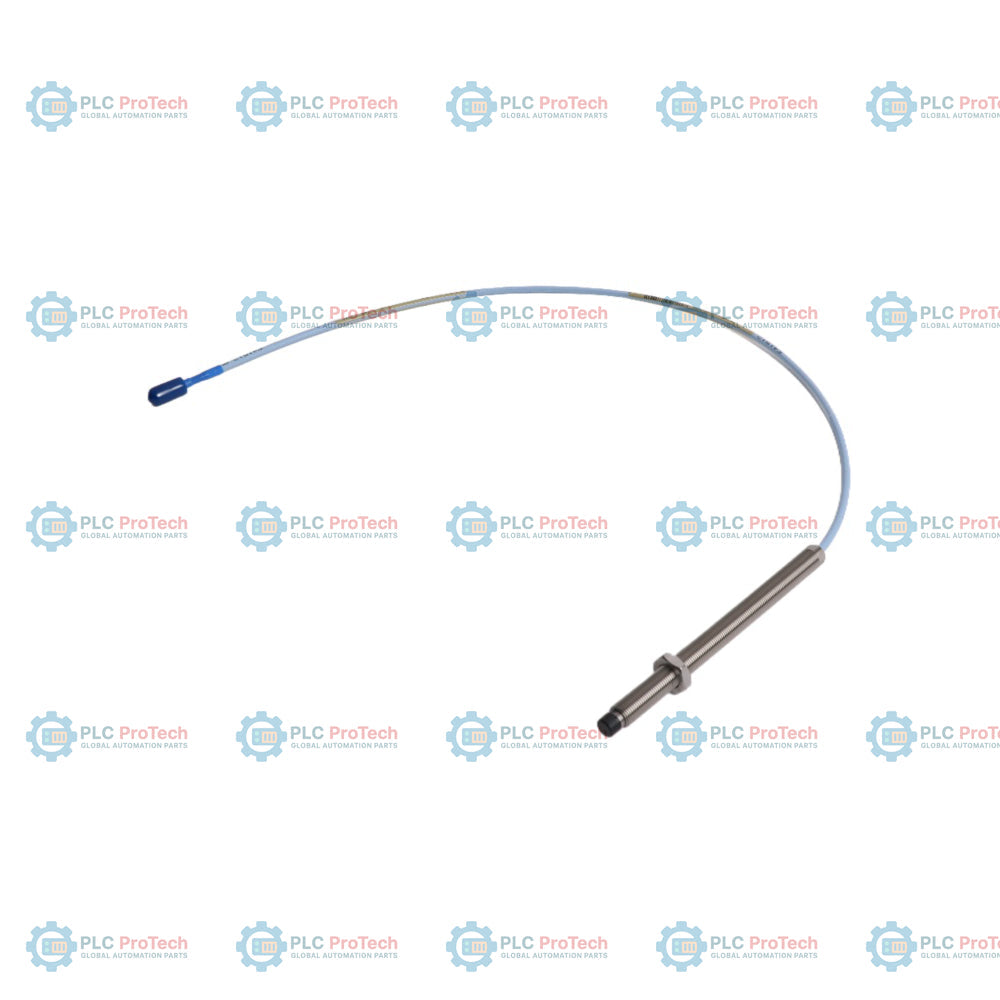

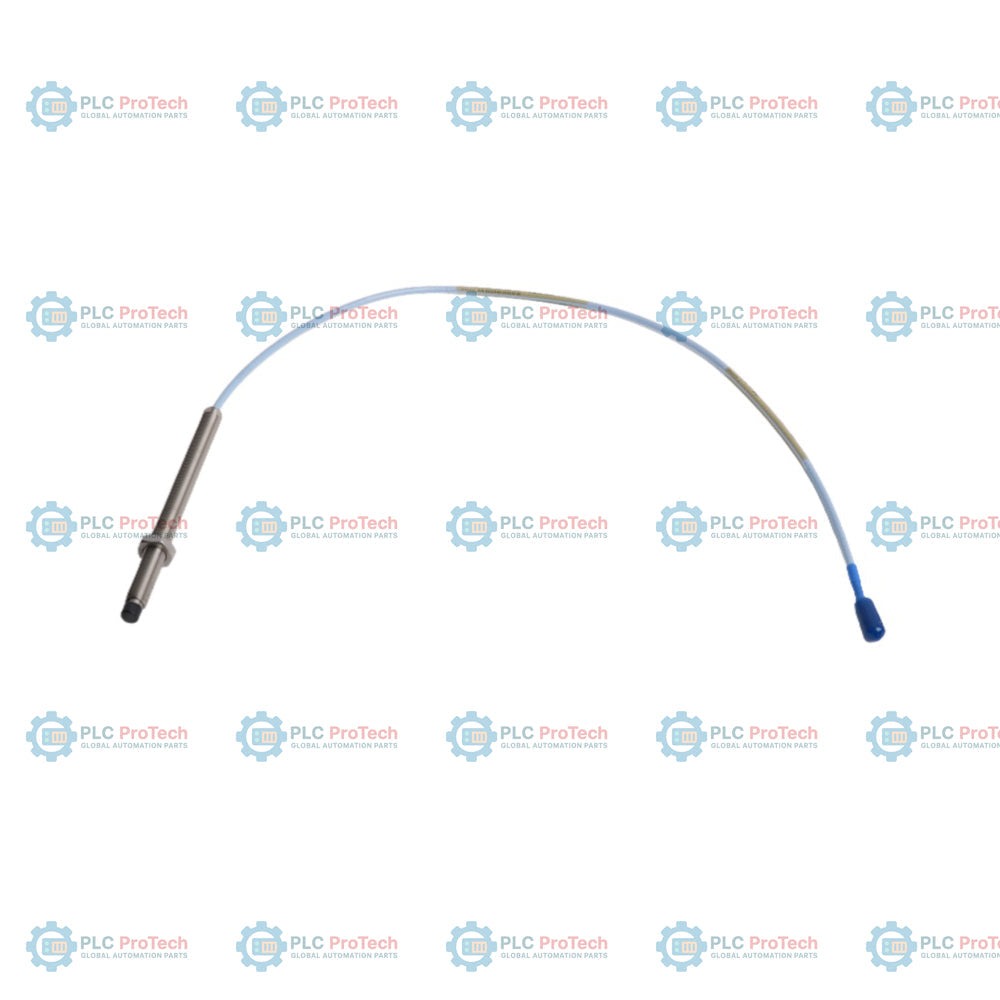

330103-00-13-05-02-00 bezeichnet eine metrische Ausführung der 3300 XL 8-mm-Näherungssonde ohne physische Armierung mit einem vollständig mit M10 x 1 versehenen Gehäuse für Maschinengehäuse mit vorgebohrten Gewindeeinführungen. Diese spezifische Konfiguration verfügt über eine gewindelose Länge von 0 mm (Option 00) und eine verlängerte Gesamtlänge des Gehäuses von 130 mm (Option 13), um tief liegende Wellen oder strukturelle Freiräume zu erreichen. Die Sonde endet mit einer kurzen integrierten Gesamtkabellänge von 0,5 Metern (Option 05) und einem standardmäßigen Miniatur-Koaxialstecker ClickLoc (Option 02) und benötigt ein externes Verlängerungskabel zur Verbindung mit einem Proximitor-Sensor.
Diese Variante unterscheidet sich von ihren entsprechenden Konfigurationen durch den Verzicht auf eine schützende Stahlarmierung und eignet sich daher ideal für saubere Leitungen oder geschlossene Maschinengehäuse. Das Gewinde M10 x 1 entspricht metrischen Konstruktionsstandards und macht Adapter von Zoll- auf metrische Gewinde überflüssig. Der Miniatur-Koaxialanschluss ermöglicht eine schnelle Verbindung mit Klickverriegelung, ohne spezielle Werkzeuge für die Verdrahtung von Anschlussklemmen. Da dieses Gerät mit Option 00 für behördliche Zulassungen spezifiziert ist, wurde es für nicht explosionsgefährdete Bereiche oder standardmäßige industrielle Anwendungen entwickelt, in denen keine Zertifizierungen für explosionsfähige Atmosphären erforderlich sind.
Diese metrische, unarmierte Näherungssonde wird für berührungslose Messungen von Wellenauslenkung und -position in rotierenden Maschinen eingesetzt. Typische Anwendungen umfassen die Messung von radialen Wellenschwingungen, der axialen Position (Schub) sowie von Drehzahl und Geschwindigkeit an Dampfturbinen, Gasturbinen, Kompressoren, Getrieben, Pumpen und großen Elektromotoren, deren Innenraum eine geschlossene, saubere Schmierölumgebung aufweist.
| Optionscodegruppe | Diese SKU-Auswahl | Auswahlbeschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-13-05-02-00 | 3300 XL 8-mm-Näherungssonde, M10-x-1-Gewinde, ohne Armierung |
| A – Option für gewindefreie Länge | 00 | 0 mm gewindefreie Länge |
| B – Option für Gesamtlänge des Gehäuses | 13 | 130 mm Gesamtlänge des Gehäuses (bestellbar in Schritten von 10 mm) |
| C – Option für Gesamtlänge | 05 | 0,5 Meter (1,6 Fuß) gesamte integrierte Kabellänge |
| D – Option für Stecker- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 00 | Keine behördlichen Zulassungen für explosionsgefährdete Bereiche erforderlich |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer / Modell | 330103-00-13-05-02-00 |
| Durchmesser der Sondenspitze | 8,0 mm (0,31 Zoll) |
| Gewindegröße | M10 x 1 (metrisch) |
| Gehäusematerial | AISI-303- oder 304-Edelstahl (SST) |
| Spitzenmaterial | Polyphenylensulfid (PPS) |
| Integrierter Kabeltyp | 75-Ohm-Koaxialkabel, FEP-isoliert, nicht armiert |
| Linearer Bereich | 2,0 mm (80 mil), von ungefähr 0,25 mm bis 2,25 mm (10 bis 90 mil) |
| Inkrementeller Skalierungsfaktor (ISF) | 7,87 V/mm (200 mV/mil), typisch +/-5 % |
| Nominales Kalibrierziel | AISI-4140-Stahl |
| Nenn-Gleichstromwiderstand | 7,45 Ohm +/-0,50 Ohm (Innenleiter zu Außenleiter) |
| Betriebstemperaturbereich | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Druckfestigkeit | Druckdicht zwischen Spitze und Gehäuse bis 7,0 bar (100 psi) |
| Mindestbiegeradius des Kabels | 25,4 mm (1,0 Zoll) |
| Abmessungen | 150 mm x 150 mm x 30 mm (H x B x T) |
| Gewicht | 0,16 kg (160 g) |
| Schnittstellenpunkt | Beschreibung |
|---|---|
| ClickLoc-Stecker | Miniatur-Koaxialstecker mit Steckerstift, der zum Einrasten in den ClickLoc-Buchsenstecker eines 3300-XL-Verlängerungskabels ausgelegt ist. |
Bei der Installation dieses vollständig mit Gewinde versehenen M10-x-1-Sonden-Gehäuses darf die Gewindeeingriffslänge maximal 15 mm betragen. Ziehen Sie den Sondenkörper innerhalb der Gewindebohrung mit den standardmäßigen 10-mm-Sechskantschlüsselflächen am Körper fest. Ein standardmäßiger mechanischer Spalt von 1,27 mm (50 mil) muss mithilfe einer physischen Fühlerlehre eingestellt werden, oder indem der Ausgang des Proximitor-Sensors überwacht wird, bis an der nominalen Betriebsposition des Targets eine Spannung von -9,0 Vdc erreicht ist. Stellen Sie einen Mindestbiegeradius des Kabels von 25,4 mm sicher, um Schäden an Isolierung oder Adern zu verhindern.
Diese spezifische, nicht zugelassene Konfiguration (Option 00) ist ausschließlich für industrielle Maschinenanwendungen in nicht gefährlichen, standardmäßigen sicheren Bereichen vorgesehen. Sie verfügt nicht über ATEX-, IECEx- oder CSA-Kennzeichnungen für Explosionsschutz.
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330103-00-13-05-02-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL 8 mm Näherungssonde
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 160g
Abmessungen: 150 mm x 150 mm x 30 mm (H x B x T)
Versandhafen: Xiamen
Garantie: 12 Monate
330103-00-13-05-02-00 bezeichnet eine metrische Ausführung der 3300 XL 8-mm-Näherungssonde ohne physische Armierung mit einem vollständig mit M10 x 1 versehenen Gehäuse für Maschinengehäuse mit vorgebohrten Gewindeeinführungen. Diese spezifische Konfiguration verfügt über eine gewindelose Länge von 0 mm (Option 00) und eine verlängerte Gesamtlänge des Gehäuses von 130 mm (Option 13), um tief liegende Wellen oder strukturelle Freiräume zu erreichen. Die Sonde endet mit einer kurzen integrierten Gesamtkabellänge von 0,5 Metern (Option 05) und einem standardmäßigen Miniatur-Koaxialstecker ClickLoc (Option 02) und benötigt ein externes Verlängerungskabel zur Verbindung mit einem Proximitor-Sensor.
Diese Variante unterscheidet sich von ihren entsprechenden Konfigurationen durch den Verzicht auf eine schützende Stahlarmierung und eignet sich daher ideal für saubere Leitungen oder geschlossene Maschinengehäuse. Das Gewinde M10 x 1 entspricht metrischen Konstruktionsstandards und macht Adapter von Zoll- auf metrische Gewinde überflüssig. Der Miniatur-Koaxialanschluss ermöglicht eine schnelle Verbindung mit Klickverriegelung, ohne spezielle Werkzeuge für die Verdrahtung von Anschlussklemmen. Da dieses Gerät mit Option 00 für behördliche Zulassungen spezifiziert ist, wurde es für nicht explosionsgefährdete Bereiche oder standardmäßige industrielle Anwendungen entwickelt, in denen keine Zertifizierungen für explosionsfähige Atmosphären erforderlich sind.
Diese metrische, unarmierte Näherungssonde wird für berührungslose Messungen von Wellenauslenkung und -position in rotierenden Maschinen eingesetzt. Typische Anwendungen umfassen die Messung von radialen Wellenschwingungen, der axialen Position (Schub) sowie von Drehzahl und Geschwindigkeit an Dampfturbinen, Gasturbinen, Kompressoren, Getrieben, Pumpen und großen Elektromotoren, deren Innenraum eine geschlossene, saubere Schmierölumgebung aufweist.
| Optionscodegruppe | Diese SKU-Auswahl | Auswahlbeschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330103-00-13-05-02-00 | 3300 XL 8-mm-Näherungssonde, M10-x-1-Gewinde, ohne Armierung |
| A – Option für gewindefreie Länge | 00 | 0 mm gewindefreie Länge |
| B – Option für Gesamtlänge des Gehäuses | 13 | 130 mm Gesamtlänge des Gehäuses (bestellbar in Schritten von 10 mm) |
| C – Option für Gesamtlänge | 05 | 0,5 Meter (1,6 Fuß) gesamte integrierte Kabellänge |
| D – Option für Stecker- und Kabeltyp | 02 | Miniatur-Koaxialstecker ClickLoc, Standardkabel |
| E – Option für behördliche Zulassung | 00 | Keine behördlichen Zulassungen für explosionsgefährdete Bereiche erforderlich |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada (Baker Hughes) |
| Teilenummer / Modell | 330103-00-13-05-02-00 |
| Durchmesser der Sondenspitze | 8,0 mm (0,31 Zoll) |
| Gewindegröße | M10 x 1 (metrisch) |
| Gehäusematerial | AISI-303- oder 304-Edelstahl (SST) |
| Spitzenmaterial | Polyphenylensulfid (PPS) |
| Integrierter Kabeltyp | 75-Ohm-Koaxialkabel, FEP-isoliert, nicht armiert |
| Linearer Bereich | 2,0 mm (80 mil), von ungefähr 0,25 mm bis 2,25 mm (10 bis 90 mil) |
| Inkrementeller Skalierungsfaktor (ISF) | 7,87 V/mm (200 mV/mil), typisch +/-5 % |
| Nominales Kalibrierziel | AISI-4140-Stahl |
| Nenn-Gleichstromwiderstand | 7,45 Ohm +/-0,50 Ohm (Innenleiter zu Außenleiter) |
| Betriebstemperaturbereich | -52 °C bis +177 °C (-62 °F bis +350 °F) |
| Druckfestigkeit | Druckdicht zwischen Spitze und Gehäuse bis 7,0 bar (100 psi) |
| Mindestbiegeradius des Kabels | 25,4 mm (1,0 Zoll) |
| Abmessungen | 150 mm x 150 mm x 30 mm (H x B x T) |
| Gewicht | 0,16 kg (160 g) |
| Schnittstellenpunkt | Beschreibung |
|---|---|
| ClickLoc-Stecker | Miniatur-Koaxialstecker mit Steckerstift, der zum Einrasten in den ClickLoc-Buchsenstecker eines 3300-XL-Verlängerungskabels ausgelegt ist. |
Bei der Installation dieses vollständig mit Gewinde versehenen M10-x-1-Sonden-Gehäuses darf die Gewindeeingriffslänge maximal 15 mm betragen. Ziehen Sie den Sondenkörper innerhalb der Gewindebohrung mit den standardmäßigen 10-mm-Sechskantschlüsselflächen am Körper fest. Ein standardmäßiger mechanischer Spalt von 1,27 mm (50 mil) muss mithilfe einer physischen Fühlerlehre eingestellt werden, oder indem der Ausgang des Proximitor-Sensors überwacht wird, bis an der nominalen Betriebsposition des Targets eine Spannung von -9,0 Vdc erreicht ist. Stellen Sie einen Mindestbiegeradius des Kabels von 25,4 mm sicher, um Schäden an Isolierung oder Adern zu verhindern.
Diese spezifische, nicht zugelassene Konfiguration (Option 00) ist ausschließlich für industrielle Maschinenanwendungen in nicht gefährlichen, standardmäßigen sicheren Bereichen vorgesehen. Sie verfügt nicht über ATEX-, IECEx- oder CSA-Kennzeichnungen für Explosionsschutz.
