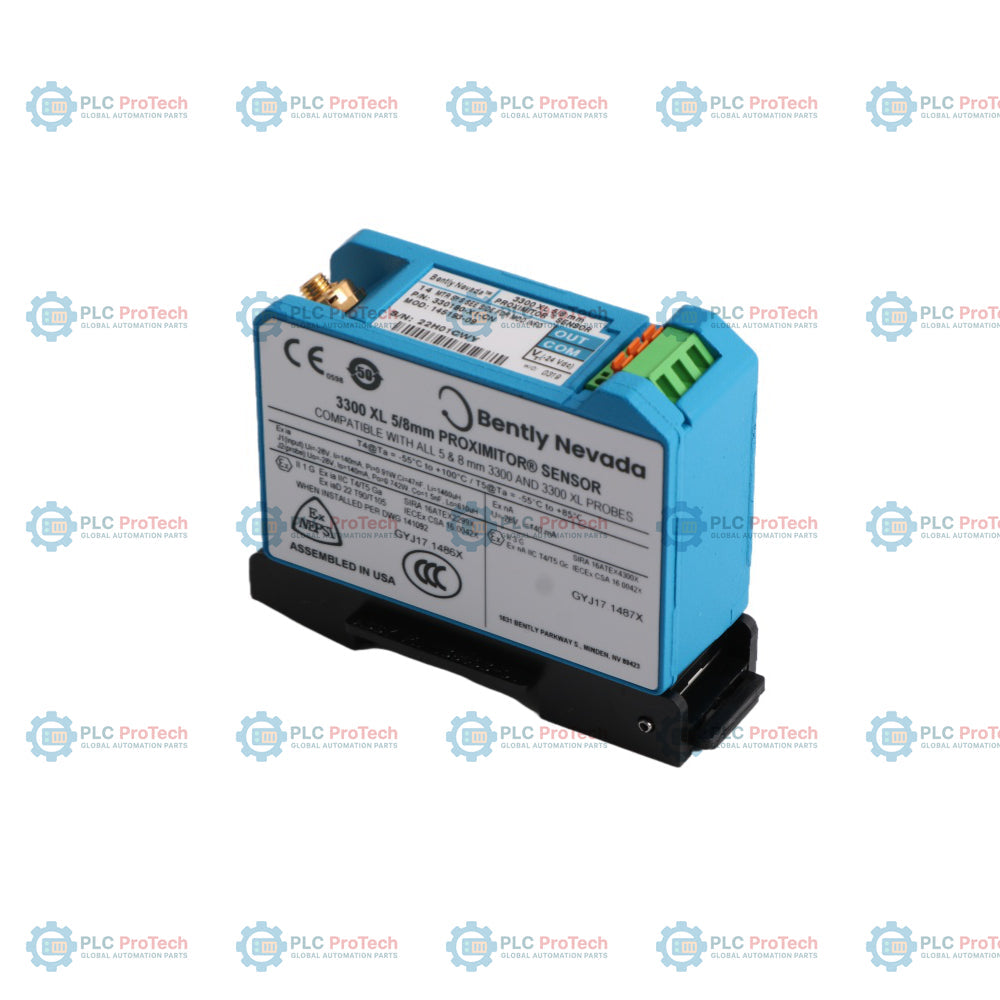

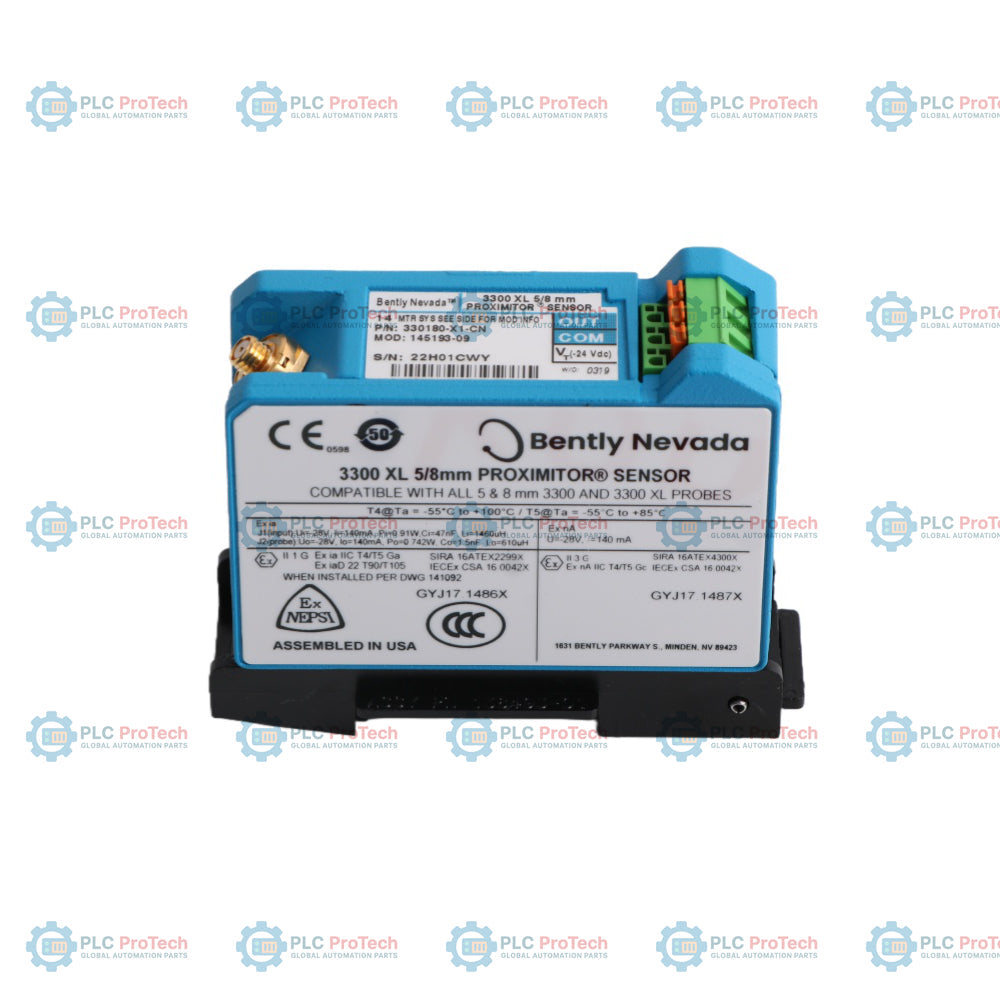

330180-X1-05MOD:145004-67: Dieser 3300 XL Proximitor-Sensor ist speziell für ein Zielmaterial aus 17CrNiMo6 (Ziel-CT-Nummer CT-0176) im Rahmen der kundenspezifischen Neukalibrierungsmodifikation 145004 kalibriert. Dieser 9-m-Sensor zur DIN-Schienenmontage (Option X1) ist mit den behördlichen Zulassungen der Option 05 konfiguriert und für den Einsatz mit 3300 XL 5-mm- oder 8-mm-Näherungssonden und Verlängerungskabeln zur Überwachung von Maschinenschwingungen und axialer Position ausgelegt.
Im Gegensatz zu standardmäßigen 330180-Proximitor-Sensoren, die werkseitig für Ziele aus AISI-4140-Stahl kalibriert sind, kalibriert die kundenspezifische Modifikation 145004-67 den internen Oszillator und die Erfassungsschaltung neu. Dadurch wird die Kalibrierung des Zielmaterials auf 17CrNiMo6-Legierungsstahl angepasst, wobei ein durchschnittlicher Skalierungsfaktor (ASF) von 200 mV/mil (7,87 V/mm) und ein Linearbereich von 10 bis 90 mil (0,25 bis 2,25 mm) beibehalten werden. Diese präzise Neukalibrierung reduziert materialbedingte Messfehler an rotierenden Wellen aus 17CrNiMo6.
Typische Anwendungen in der Schwerindustrie umfassen die Zustandsüberwachung von Maschinen an rotierenden Wellen aus der Chrom-Nickel-Molybdän-Stahllegierung 17CrNiMo6. Der Sensor wird zur Messung von Wellenschwingungen und axialer Position an industriellen Dampfturbinen, Gasturbinen, Turbokompressoren, Motoren und Hochgeschwindigkeitspumpen eingesetzt, insbesondere in Anlagen, die Überwachungshardware zur DIN-Schienenmontage in explosionsgefährdeten Bereichen erfordern.
| Option / Segment | Code für diese SKU | Beschreibung |
|---|---|---|
| Bestellbare Teilenummer | 330180-X1-05MOD:145004-67 | 3300 XL 5 mm/8 mm 9 m Proximitor-Sensor mit kundenspezifischer Kalibrierung |
| Option A – Gesamtlänge und Montage | X1 | X1-Modifikation, DIN-Montage |
| Option B – Behördenzulassung | 05 | CSA-, ATEX- und IECEx-Zulassungen (mehrere Zulassungen) |
| Modifikationsfamilie | MOD 145004 | 3300 XL 5mm/8mm 9m Neukalibrierung für verschiedene Zielmaterialien – Modifikation |
| Option C – Kalibrierung des Zielmaterials | 67 | Kalibriert für Zielmaterial 17CrNiMo6 (Ziel CT-Nr. CT-0176) |
| Parameter | Spezifikationswert |
|---|---|
| Hersteller | Bently Nevada |
| Teilenummer | 330180-X1-05MOD:145004-67 |
| Gerätetyp | Proximitor-Sensor |
| Systemtyp | 3300 XL 5mm/8mm 9-Meter-System |
| Kalibriertes Zielmaterial | 17CrNiMo6 (CT-0176) |
| Linearer Bereich | 10 bis 90 mil (0,25 bis 2,25 mm) |
| Durchschnittlicher Skalierungsfaktor (ASF) | 200 mV/mil (7,87 V/mm) |
| Toleranz des inkrementellen Skalierungsfaktors (ISF) | +/- 18 mV/mil von 0 bis 45 °C |
| Elektrischer Nullpunkt | -3,0 Vdc bei 20 mil |
| Montageoption | DIN-Schienenmontage (Option X1) |
| Systemlänge | 9 Meter |
| Betriebstemperaturbereich | -51 bis +100 °C |
| Kalibrierungstemperatur | +23 °C +/- 3 °C |
| Abmessungen | 81,3 mm x 61,2 mm x 103,1 mm (H x B x T) |
| Gewicht | 0,25 kg |
| Klemmenbezeichnung | Funktionsbeschreibung |
|---|---|
| OUT | Analoger Ausgangsspannungssignal des Proximitor-Sensors |
| COM | Gemeinsamer Bezugspunkt / Systemerde |
| VTX | Eingang der negativen Versorgungsspannung (-24 Vdc) |
| COAX | Koaxialanschlussklemme für das Verlängerungskabel der Messspitze |
Montieren Sie den Proximitor-Sensor in einem wetterfesten Industriegehäuse oder einem dafür vorgesehenen Gehäuse, um ihn vor Feuchtigkeit und Umwelteinflüssen zu schützen. Stellen Sie sicher, dass das Proximitor-Gehäuse ordnungsgemäß von der Konstruktionserde isoliert ist, wenn standardmäßige, nicht isolierte Montagehardware verwendet wird. Führen Sie Koaxial-Verlängerungskabel durch Metallrohre oder gepanzerte Kabeltrassen, um physische Schäden und elektrische Störgeräusche zu verhindern. Vergewissern Sie sich vor dem Einschalten immer, dass die Gesamtlänge von Messspitze und Verlängerungskabel zusammen der 9-Meter-Kalibrierung dieses Proximitor-Sensors entspricht. Stellen Sie den Abstand zwischen Messspitze und Ziel mit einem digitalen Spannungsmesser ein, der an die Klemmen OUT und COM angeschlossen ist, um die korrekte elektrische Nullspannung am Betriebsabstand der Installation zu überprüfen.
Dieser Proximitor-Sensor entspricht den internationalen Normen für explosionsgefährdete Bereiche gemäß den Zulassungen nach Option 05, einschließlich ATEX-, IECEx- und CSA-Zertifizierungen für eigensichere und nicht zündfähige Installationen in explosionsgefährdeten Atmosphären.
