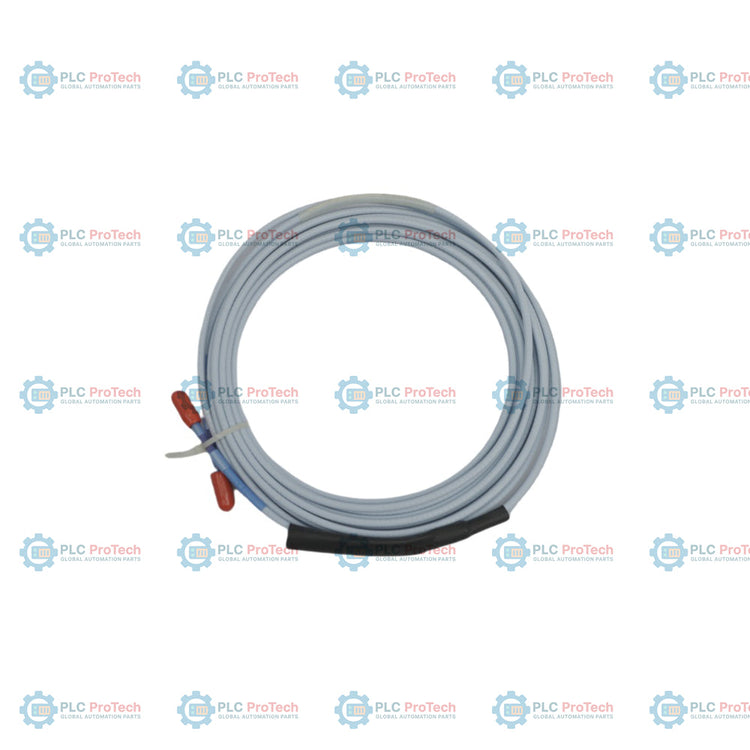

Beschreibung

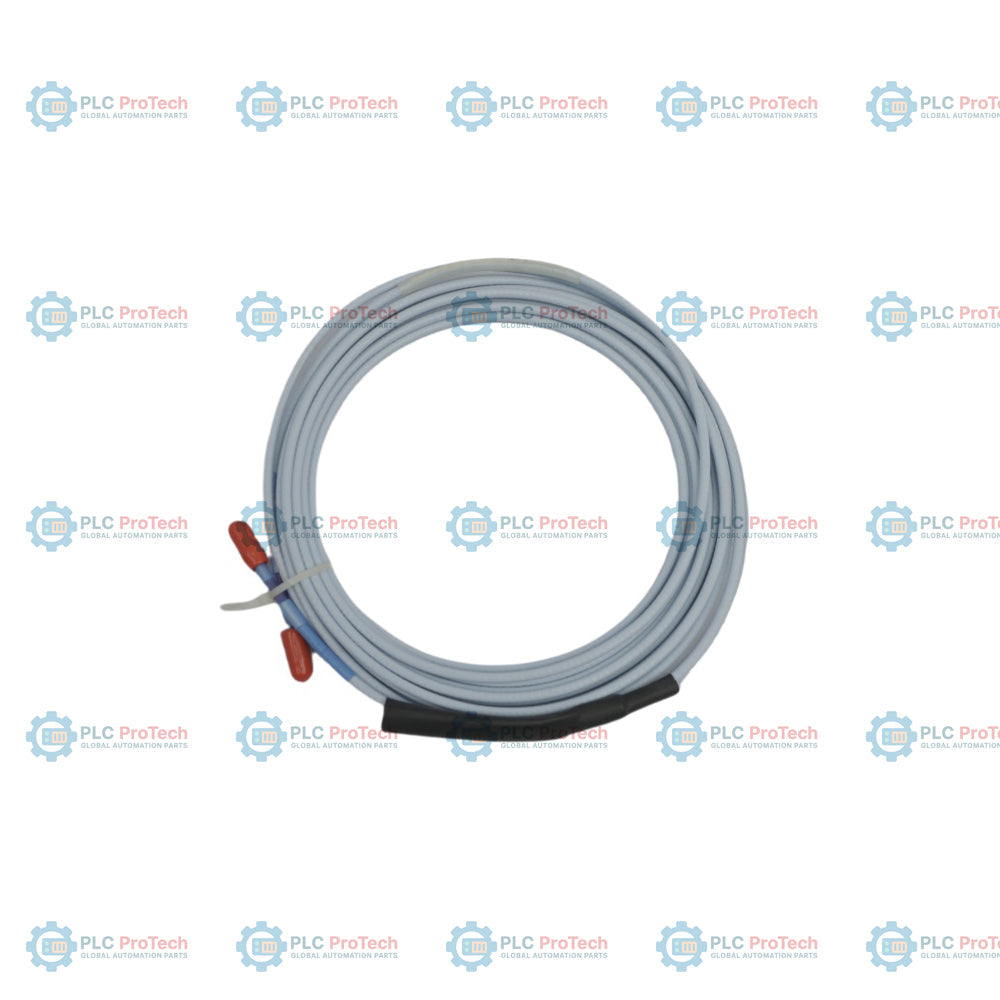

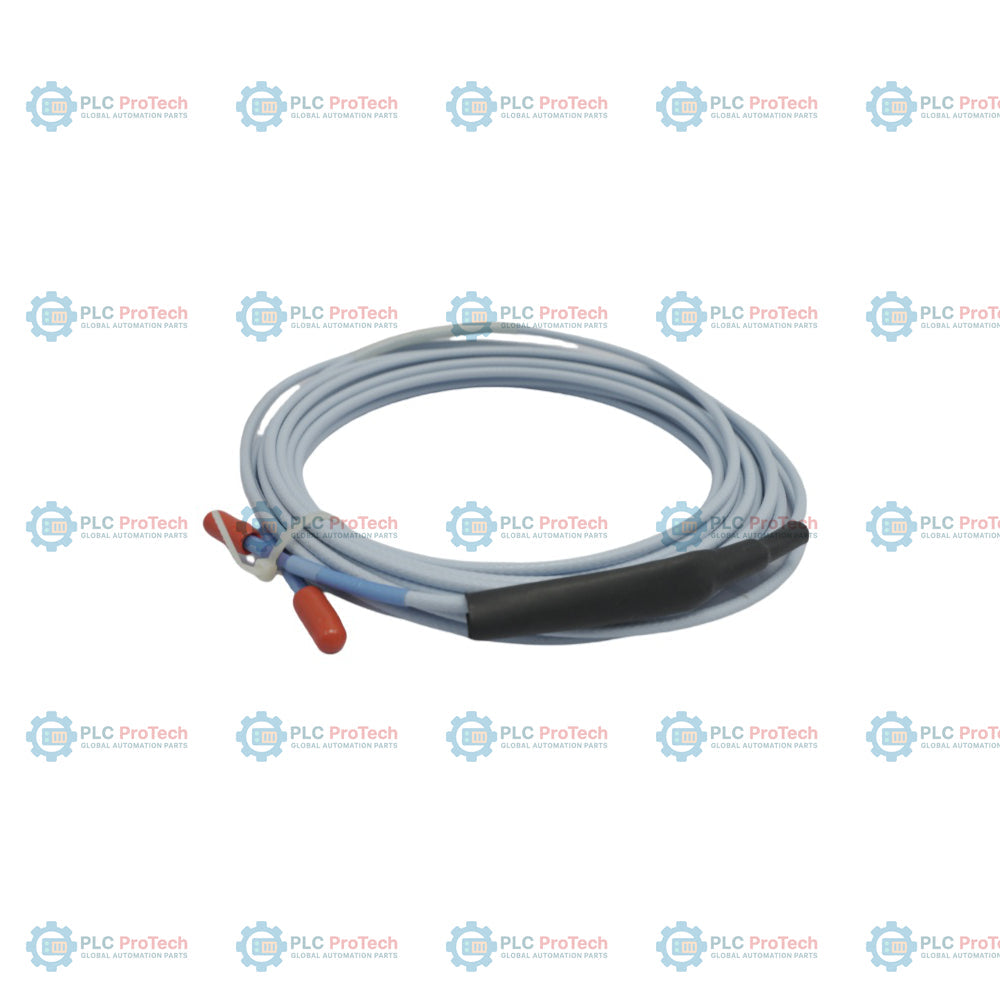

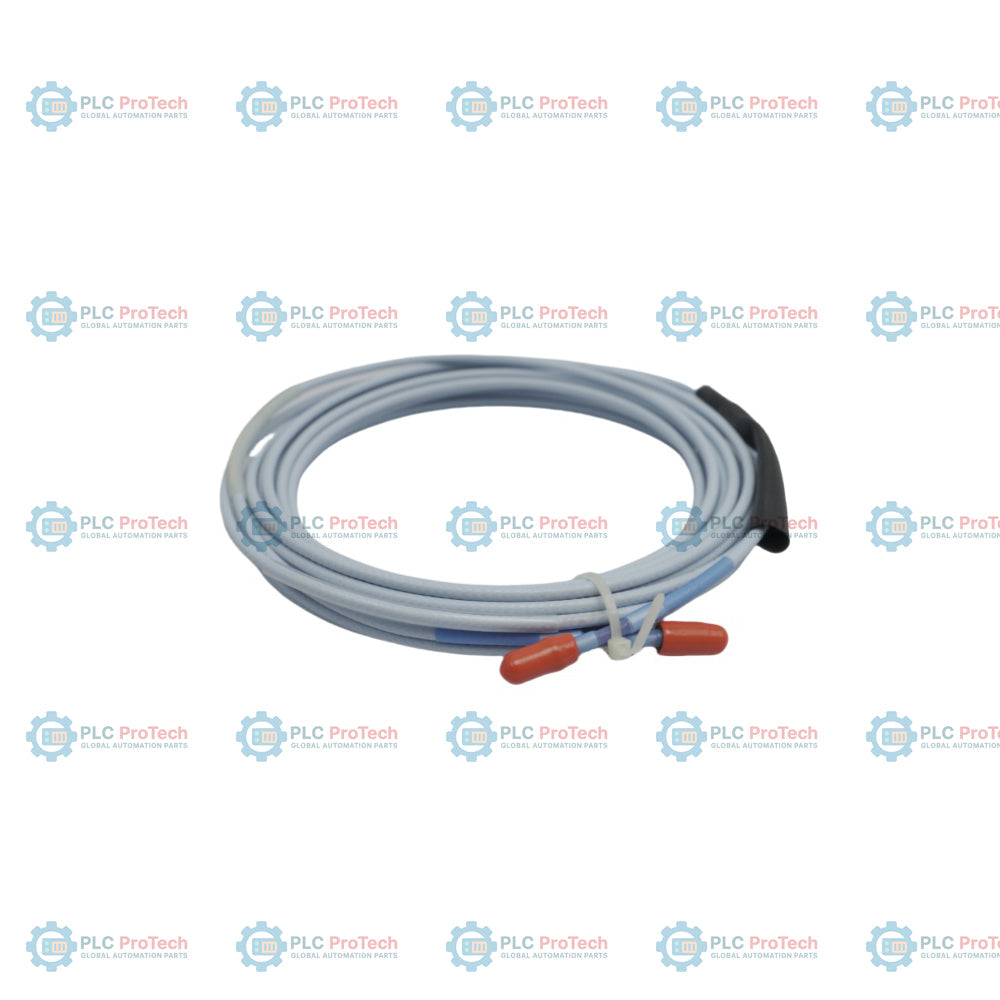

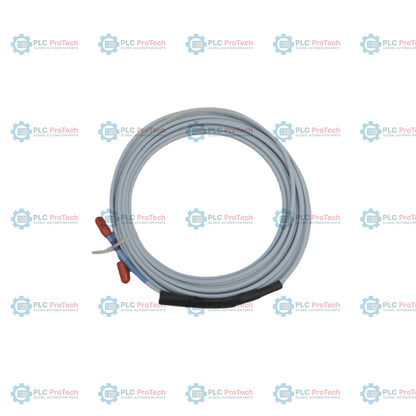

330130-070-00-00 bezeichnet ein 7,0 Meter (22,9 Fuß) langes, nicht armiertes 3300 XL Standard-Verlängerungskabel. Dieses Modell ist an beiden Enden mit einem standardmäßigen Koaxialkabel und standardmäßigen Miniatur-Koaxialsteckverbindern des Typs ClickLoc (Option 00) ausgestattet und verfügt über keine spezifischen Zulassungen für explosionsgefährdete Bereiche auf Produktebene (Option 00). Im Gegensatz zu armierten oder FluidLoc-Varianten wird diese nicht armierte Standardausführung für Installationen ausgewählt, bei denen das Kabel durch Schutzrohre geführt wird oder sich in sauberen Bereichen befindet, in denen mechanischer Abrieb und das Eindringen von Flüssigkeiten keine kritischen Faktoren darstellen.

Dieses Verlängerungskabel bildet einen durchgängigen elektrischen Signalweg zwischen einer 3300 XL 8-mm-Näherungssonde und einem 3300 XL Proximitor-Sensor. Die Gesamtsystemlänge (typischerweise 9,0 Meter oder 5,0 Meter) muss zur Konfiguration des Proximitor-Sensors passen. Mit einem Betriebstemperaturbereich bis zu +177 °C (+350 °F) ermöglicht das Kabel die Übertragung von Wirbelstrom-Näherungssignalen für W wellenschwingungen, axiale Position und dynamische Rotormessungen in anspruchsvollen Umgebungen mit rotierenden Maschinen.

Merkmale

• Kabellänge: 7,0 Meter (22,9 Fuß) Standard-Koaxialleitung.
• Standardkabelmantel: Standard-FEP-Isolierung ohne Edelstahlarmierung oder FluidLoc-Barriere.
• ClickLoc-Steckverbinder: Vergoldete Miniatur-Koaxialsteckverbinder aus Messing für eine sichere mechanische Verbindung.
• Kein Steckerschutz: Ausführung ohne vorinstallierten Steckerschutz aus Fluorsilikon.
• Option für behördliche Zulassung: Nicht erforderlich (Option 00), optimiert für standardmäßige, nicht klassifizierte oder allgemeine Einsatzorte.

Anwendungen

• Schwingungsüberwachung an Dampfturbinen, Gasturbinen und großen Industriekompressoren.
• Dynamische Rotormessungen und Überwachung der dynamischen Wellenauslenkung.
• Überwachung der Schubposition und der axialen Wärmeausdehnung an industriellen Turbogeneratoren.
• Schutzschleifen für rotierende Maschinen in petrochemischen Anlagen, Raffinerien und Stromerzeugungsanlagen.

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

• Überprüfen Sie, dass die Gesamtlänge des Näherungssensors und dieses 7,0-Meter-Verlängerungskabels der Gesamtlängenangabe des Proximitor-Sensors entspricht (z. B. entspricht eine 2,0-Meter-Sonde plus ein 7,0-Meter-Verlängerungskabel einem 9,0-Meter-Proximitor-Sensor).
• Stellen Sie sicher, dass die ClickLoc-Steckverbinder während der Installation frei von Schmutz, Öl und Feuchtigkeit bleiben. Reinigen Sie sie mit einem trockenen Tuch oder einem zugelassenen Elektronik-Kontaktreiniger.
• Ziehen Sie die Koaxialverbindungen immer handfest an. Verwenden Sie keine Handwerkzeuge, außer beim Verbinden mit nicht aus XL bestehende Edelstahlsteckverbindern; diese erfordern eine handfeste Verbindung plus eine zusätzliche Achteldrehung.
• Sichern Sie das Verlängerungskabel mit geeigneten Kabelschutzrohren, Kabeltrassen oder Strukturklemmen, um Ermüdungserscheinungen durch starke Vibrationen zu vermeiden. Überschreiten Sie nicht den Mindestbiegeradius von 25,4 mm (1,0 Zoll).

Konformität und Zertifizierungen

• EMV-Richtlinie: Entspricht der Richtlinie 2014/30/EU der Europäischen Union (EN 61000-6-2 und EN 61000-6-4), wenn das Produkt in einen vollständigen Überwachungssystemkreis integriert ist.
• RoHS-Richtlinie: Entspricht der Richtlinie 2011/65/EU der Europäischen Union und SJ/T 11364-2024 (China RoHS) mit einer umweltfreundlichen Nutzungsdauer (EFUP) von 15 Jahren.
• Funktionale Sicherheit: Geeignet für den Einsatz in sicherheitsinstrumentierten Systemen gemäß SIL 2 (HFT = 0) oder SIL 3 (HFT = 1).
• Zertifizierung für explosionsgefährdete Bereiche in China (optional mit -CN-Suffix): Optionale NEPSI- und CCC-Zulassungen sind verfügbar, wenn die Konfiguration mit dem Suffix -CN angegeben wird.
