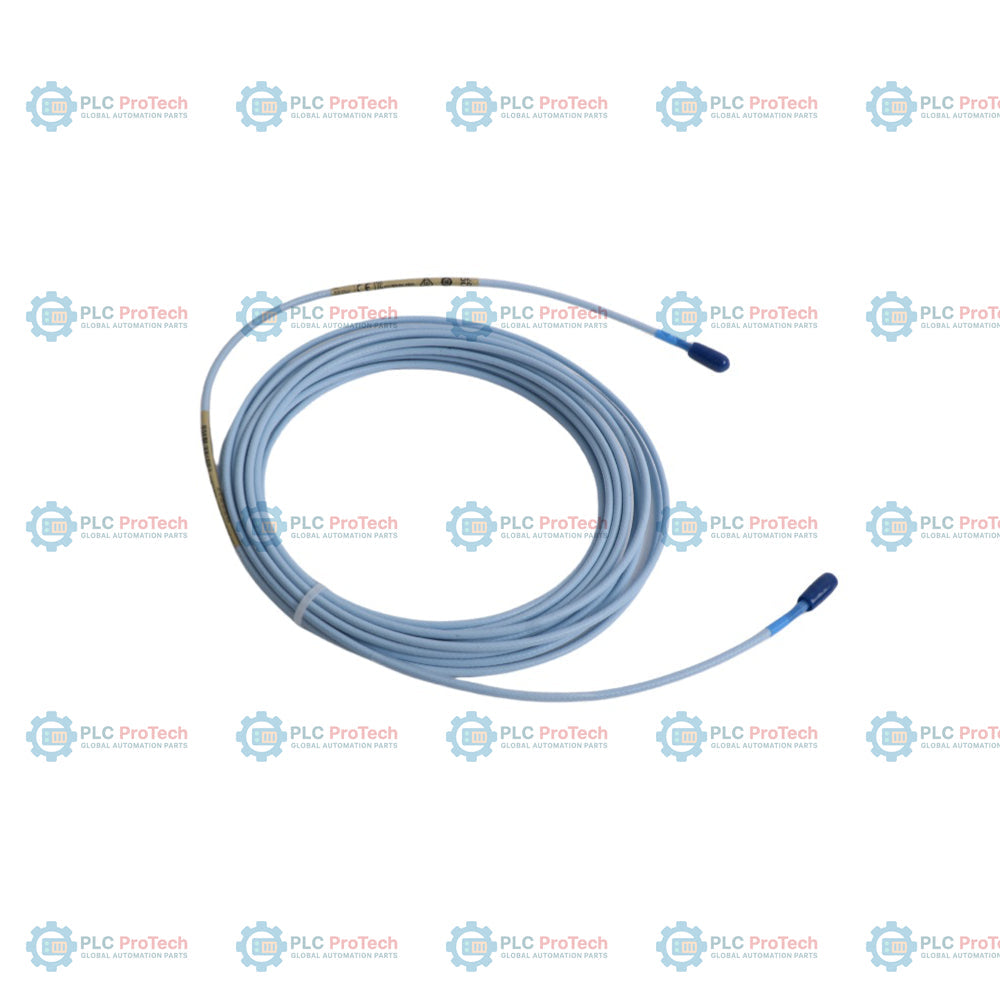

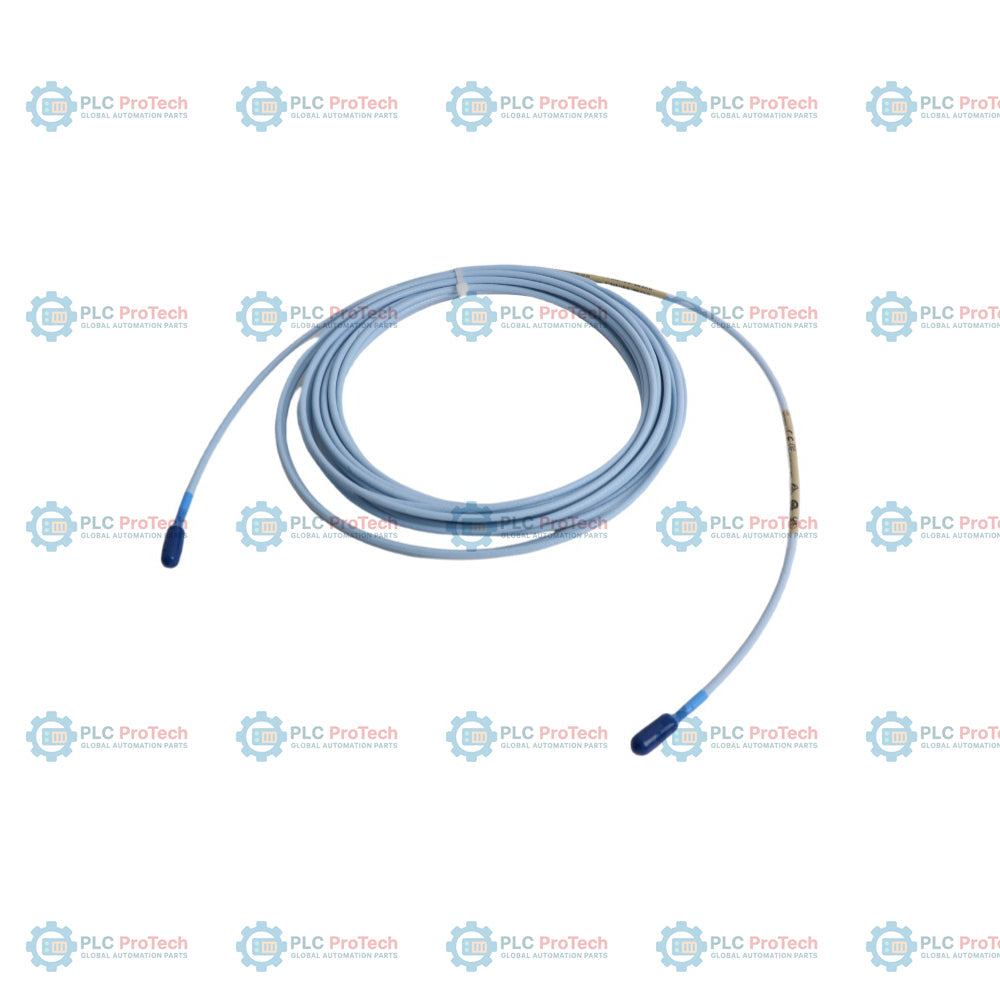

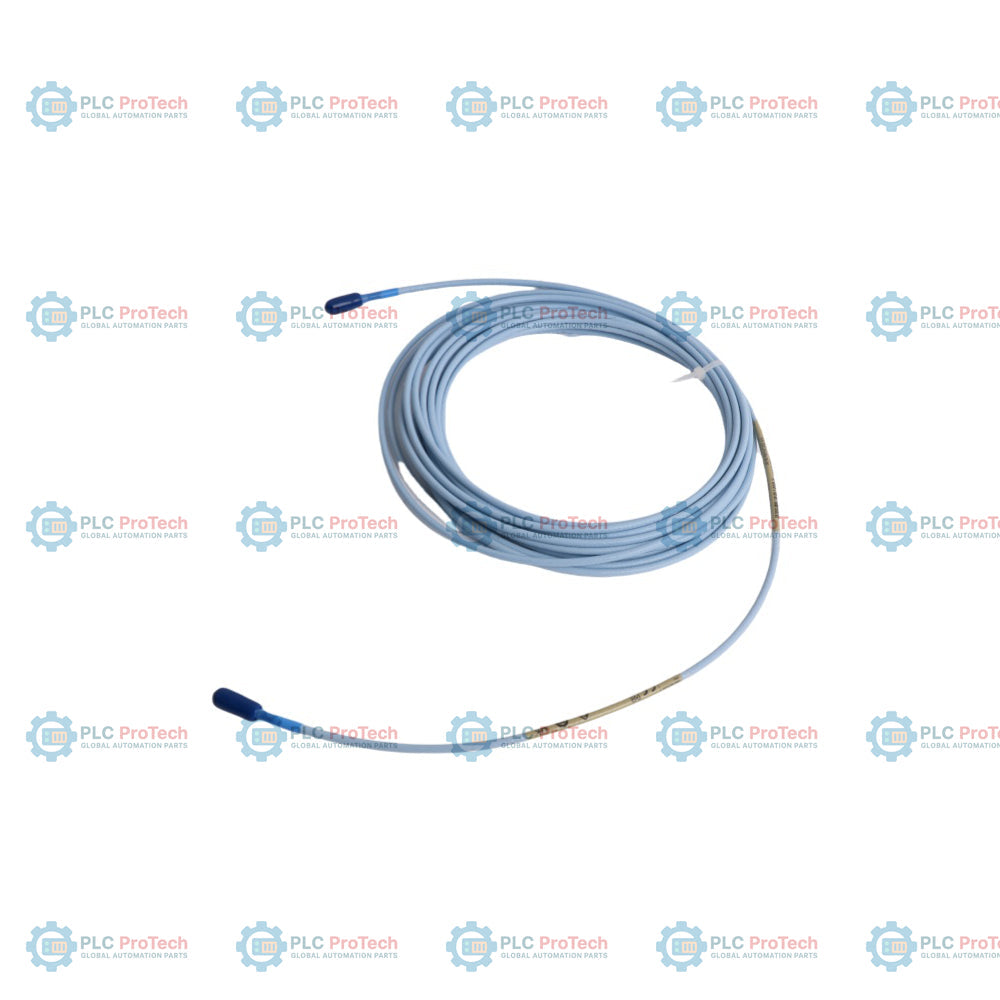

Bently Nevada 330130-080-00-00 3300 XL Standard-Verlängerungskabel

Beschreibung

Option 080 (Kabellänge 8,0 Meter) und Option 00 (standardmäßiges unarmiertes Kabel mit Standardsteckverbindern) legen die Konfiguration für dieses 3300 XL Standard-Verlängerungskabel fest - 330130-080-00-00Diese Konfiguration verwendet ein 75-Ohm-Triaxialkabel mit Isolierung aus Fluorethylenpropylen (FEP), um die Näherungssonde mit dem Proximitor-Sensor zu verbinden. Sie umfasst an beiden Enden standardmäßige, vergoldete ClickLoc-Miniatur-Koaxialsteckverbinder ohne vorinstallierte Steckverbinder-Schutzvorrichtungen oder externe Edelstahlarmierung. Die Gesamtlänge von 8,0 Metern ist für Messaufnehmerkonfigurationen vorgesehen, bei denen die kombinierte Länge der Näherungssonde und des Verlängerungskabels der erforderlichen Gesamtsystemlänge von 9,0 Metern entsprechen muss (mit einer 1,0 Meter langen Sonde).

Die FEP-Isolierung bietet Beständigkeit gegen Schmieröle, industrielle Lösungsmittel und Feuchtigkeit in Prozessumgebungen bei Betriebstemperaturen von bis zu 177 degC. Im Gegensatz zu verwandten Varianten wie 330130-080-01-00 (mit einer Schutzarmierung aus Edelstahl) oder 330130-080-02-00 (mit vorinstallierten Steckverbinder-Schutzvorrichtungen) bietet diese standardmäßige unarmierte Version maximale Flexibilität bei der Kabelführung und einen minimalen Kabeldurchmesser von 3,70 mm. Dieses Design erleichtert die Installation durch enge Kabelkanäle oder scharfe Biegungen, wenn mechanischer Abrieb keine wesentliche Rolle spielt. Die standardmäßigen vergoldeten ClickLoc-Steckverbinder stellen die elektrische Verbindung her und verhindern ein Lösen unter Vibrationen, ohne dass spezielle Installationswerkzeuge erforderlich sind.

Merkmale

• Option 080 bezeichnet eine physische Kabellänge von 8,0 Metern (26,2 Fuß).
• Option 00 bezeichnet die standardmäßige unarmierte Ausführung mit 75-Ohm-Triaxialkabel und FEP-Isolierung.
• ClickLoc-Miniatur-Koaxialsteckverbinder verfügen über eine Vergoldung und einen handfesten Verriegelungsmechanismus.
• Die FEP-Kabelisolierung ist beständig gegen Schäden durch den Kontakt mit Schmierölen und Prozesschemikalien.
• Unterstützt einen standardmäßigen Betriebstemperaturbereich von -51 degC bis +177 degC.
• Hält eine konstante Systemkapazität von 69,9 pF/m aufrecht, um die Kalibrierungsanforderungen des Proximitor zu erfüllen.

Anwendungen

Typische industrielle Anwendungen für dieses Standard-Verlängerungskabel umfassen die Überwachung rotierender Maschinen in Bereichen wie Energieerzeugung, Petrochemie, Öl und Gas sowie Wasseraufbereitung. Es wird verwendet, um 3300 XL 8-mm-Näherungssonden mit Proximitor-Sensoren für folgende Messungen zu verbinden:

• Radiale Wellenschwingung
• Axialposition (Schubverschiebung)
• Phasenreferenz (Keyphasor)
• Exzentrizität und Drehzahl

Bestellinformationen

Technische Daten

Anschlüsse und Schnittstellen

Installationsrichtlinien

Beachten Sie die folgenden Installationsrichtlinien für das Verlängerungskabel, um die Messintegrität zu gewährleisten:

• Überprüfen Sie, ob die Gesamtlänge des Verlängerungskabels und des Näherungssensors den Kalibrierungsanforderungen des Proximitor-Sensors entspricht (typischerweise eine Gesamtlänge von 9.0 Metern).
• Halten Sie während der gesamten Kabelführung einen Mindestbiegeradius von 25.4 mm (1.0 in) ein, um Schäden an den Innenleitern oder Änderungen der Impedanz zu vermeiden.
• Gehen Sie beim Ziehen eines nicht armierten Kabels durch einen Kabelkanal vorsichtig vor, um scharfe Biegungen oder das Hängenbleiben an scharfen Kanten zu vermeiden.
• Stellen Sie sicher, dass ClickLoc-Stecker handfest verbunden werden; ein physisches „Klicken“ zeigt an, dass sie korrekt eingesetzt und verriegelt sind. Verwenden Sie bei Standard-ClickLoc-Steckern keine Zangen oder anderen mechanischen Werkzeuge, außer beim Verbinden mit nicht aus XL-Edelstahl bestehenden Steckern.
• Isolieren Sie die Koaxialstecker von möglichen Erdungspfaden der Maschine, indem Sie die Verbindungen durch dafür vorgesehene Anschlusskästen führen oder nicht leitende Hülsen verwenden.

Konformität und Zertifizierungen

Diese Konfiguration (Option C: 00) ist als nicht genehmigungspflichtig durch bestimmte Zulassungsstellen eingestuft. Sie verfügt nicht über Zertifizierungen für explosionsgefährdete Bereiche wie ATEX, IECEx oder CSA. Für Anwendungen in explosiven oder gefährlichen Atmosphären wählen Sie bitte die Variante Option 05 (z. B. 330130-080-00-05).
