Beschreibung

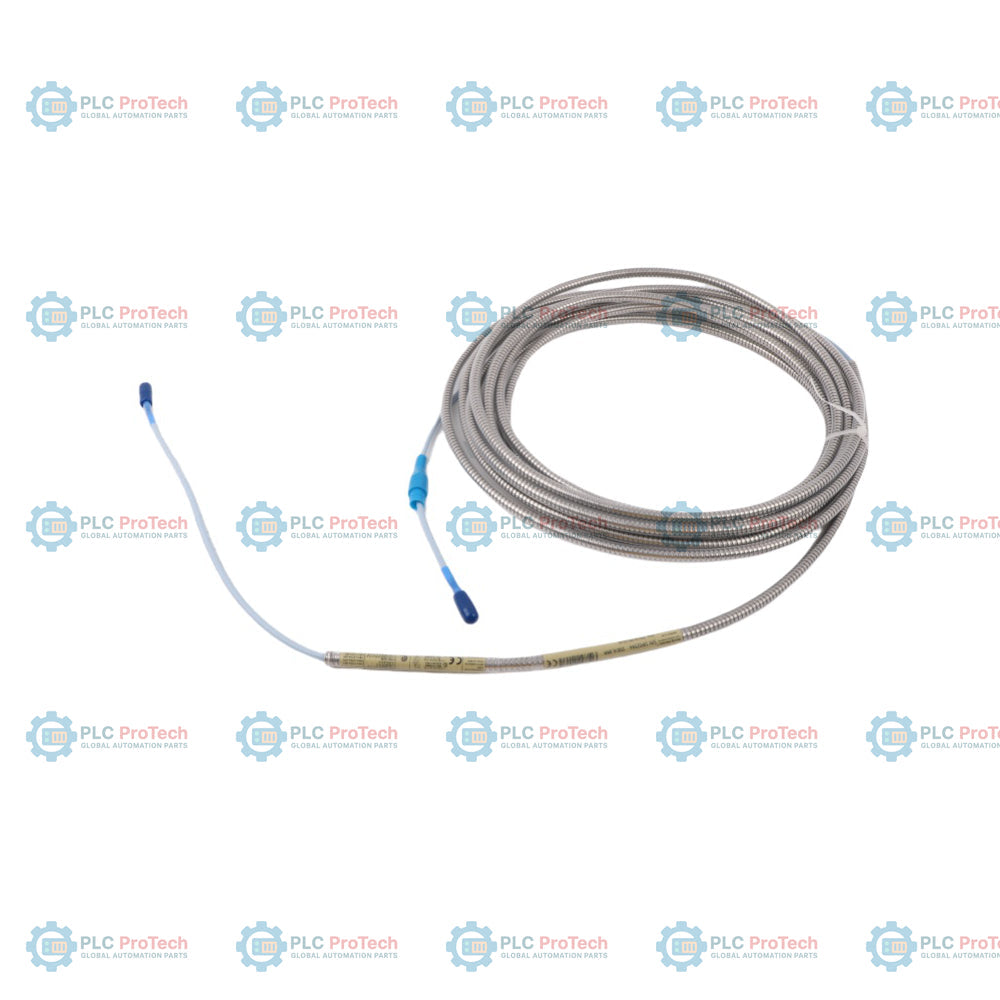

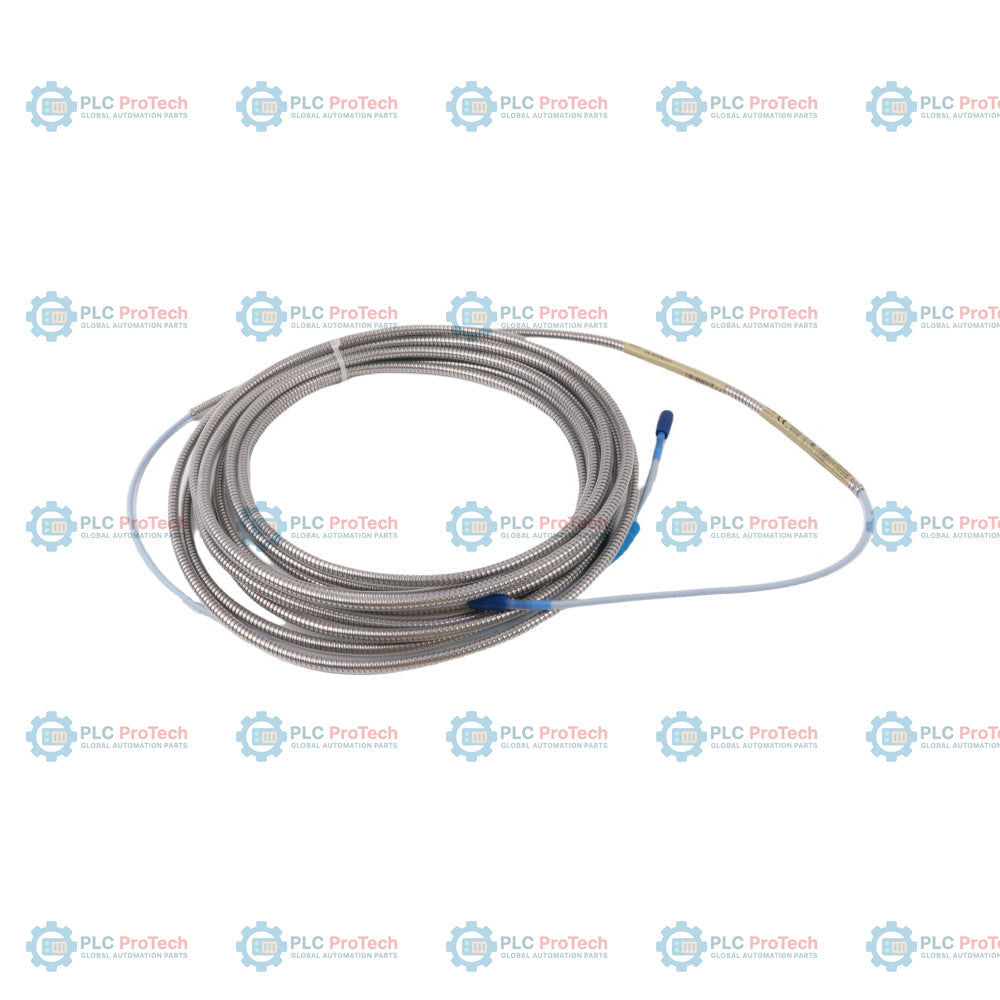

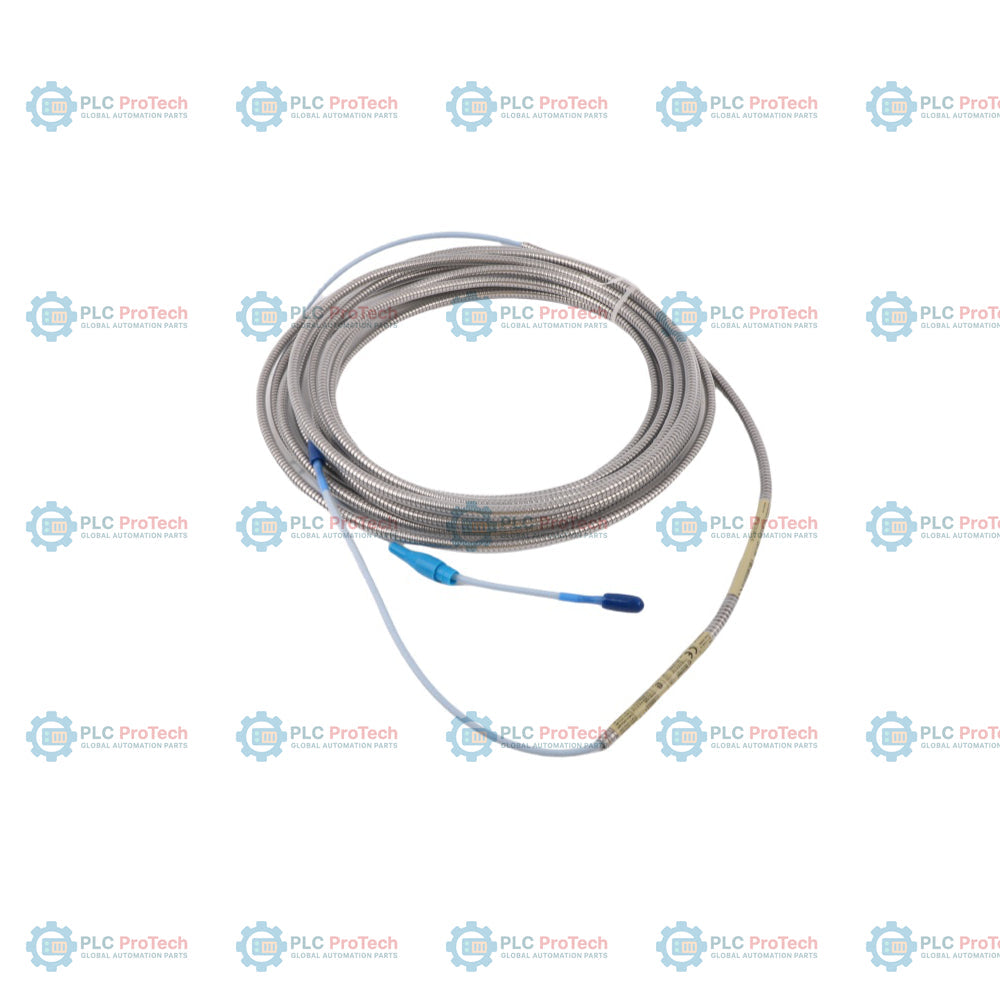

330130-080-03-05: Standard-Verlängerungsleitung-Konfiguration der 3300 XL mit einer Länge von 8,0 m, integrierter FEP-isolierter Edelstahlarmierung, einem Steckerschutz aus Fluorsilikon sowie CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche.

Im Gegensatz zu verwandten Konfigurationen wie der nicht armierten Standardleitung (Option 00) oder Varianten ohne Zulassung (Option 00 für behördliche Zulassung) bietet dieses Gerät durch seinen Mantel aus Edelstahlarmierung mechanischen Schutz vor Abrieb und physischen Einwirkungen. Der integrierte Steckerschutz schützt die ClickLoc-Koaxialverbindung vor Feuchtigkeit und Flüssigkeitsverunreinigungen und macht sie unter den Zulassungen von Option 05 für explosionsgefährdete Prozessumgebungen geeignet.

Merkmale

• Leitungslänge von 8,0 Metern (26,2 Fuß) (Option 080) für Maschinenschutzschleifen mittlerer Länge.
• Konfiguration Option 03 mit flexibler Armierung aus Edelstahl AISI 302 oder 304, einem äußeren FEP-Mantel und einem Steckerschutz aus Fluorsilikon.
• Zulassungspaket Option 05 mit CSA-, ATEX- und IECEx-Zertifizierungen für den Einsatz in explosionsgefährdeten Zonen.
• Vergoldete Koaxialsteckverbinder aus Berylliumkupfer oder Messing mit „ClickLoc“-Technologie für sichere, korrosionsbeständige Verbindungen.
• 75-Ohm-Triaxialkabel mit Isolierung aus fluoriertem Ethylenpropylen (FEP) für eine hohe Signalintegrität.
• Der standardmäßige minimale Biegeradius von 25,4 mm (1,0 Zoll) ermöglicht die Verlegung in engen Maschinengehäusen.

Anwendungen

Wird als Verlängerungsverbindung zwischen Bently Nevada 3300 XL 8-mm-Näherungssonden und 3300 XL Proximitor-Sensoren in schweren industriellen Anwendungen eingesetzt, darunter:

• Überwachung von Wellenschwingungen an Gas- und Dampfturbinen.
• Schwingungs- und Axialpositionsmessung an Radial- und Axialkompressoren.
• Getriebe von Kühlturmventilatoren und Schutz von Lagern elektrischer Motoren.
• Kohlenwasserstoffpumpen, Expander und Industriegetriebe in explosionsgefährdeten petrochemischen Anlagen.

Bestellinformationen

Technische Spezifikationen

Installationsrichtlinien

Stellen Sie eine zuverlässige Signalübertragung sicher und schützen Sie die physischen Komponenten während der Installation, indem Sie diese Regeln der Feldtechnik befolgen:

• Halten Sie einen Mindestbiegeradius des Kabels von 25,4 mm (1,0 Zoll) ein, um Schäden an den internen Leitern oder eine Dämpfung des Koaxialsignals zu verhindern.
• Verwenden Sie stets den integrierten Steckverbinderschutz aus Fluorsilikon, um die ClickLoc-Verbindung vor Flüssigkeitsverunreinigung und dem Eindringen von Feuchtigkeit zu schützen.
• Stellen Sie sicher, dass die ClickLoc-Steckverbinder handfest angezogen sind. Wenn Sie einen XL-Steckverbinder mit einem nicht aus XL bestehenden Edelstahlsteckverbinder verbinden, ziehen Sie ihn mit einer Zange handfest plus 1/8 Umdrehung an.
• Überschreiten Sie bei der Montage nicht das maximal zulässige Anzugsdrehmoment des Steckverbinders von 0,565 Nm (5 in-lbf).
• Stellen Sie sicher, dass die Gesamtlänge des Näherungssensors und des Verlängerungskabels der kalibrierten Länge des Proximitor-Sensors entspricht (typischerweise 5,0 Meter oder 9,0 Meter).

Konformität und Zertifizierungen

Bei Bestellung mit dem Zulassungspaket Option 05 ist dieses Verlängerungskabel für den Einsatz in explosionsgefährdeten Bereichen zertifiziert, wenn es mit einem zugelassenen 3300 XL Proximitor-System kombiniert wird:

• CSA: Klasse I, Zone 0/1/2, Gruppen A, B, C, D; Klasse II, Gruppen E, F, G; Klasse III (eigensicher / nicht zündfähig)
• ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex nA IIC T4/T5 Gc; Zone 0, Zone 2
• RoHS: Konform mit den Richtlinien der Europäischen Union zur Beschränkung gefährlicher Stoffe.
