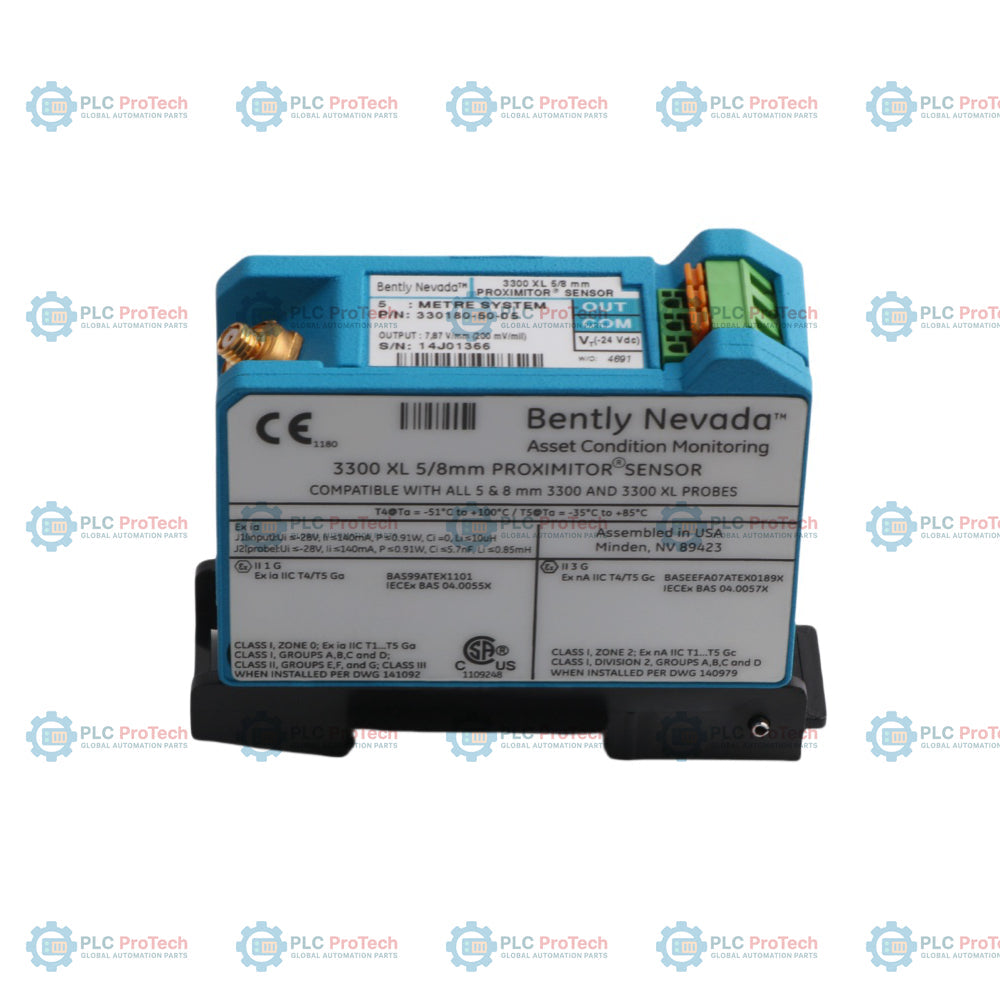

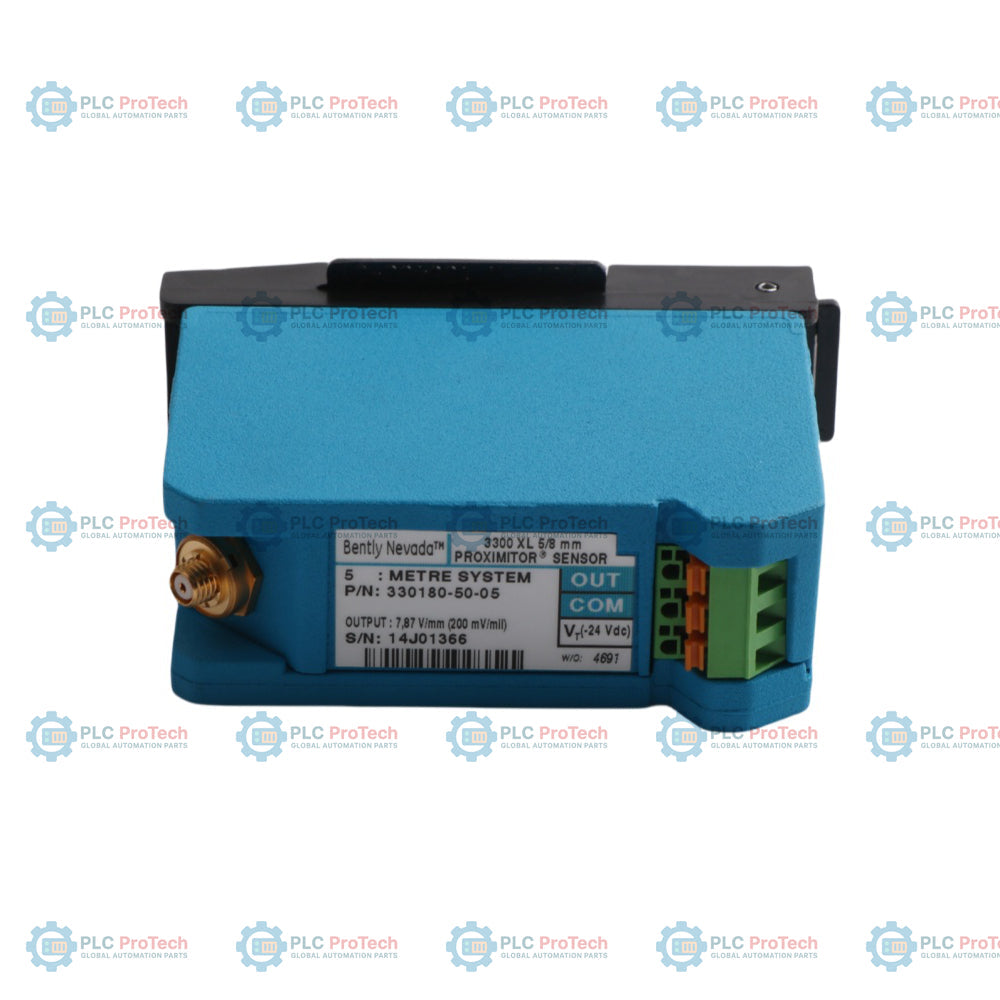

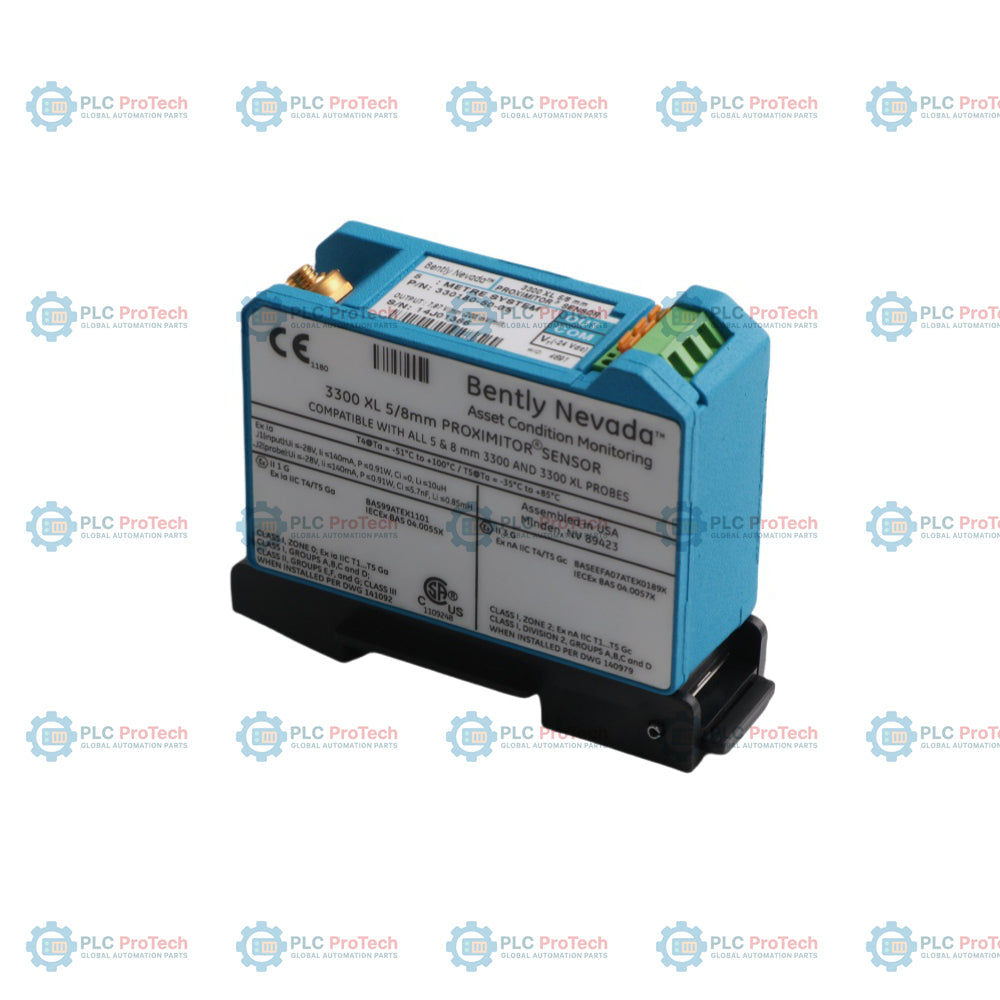

Bently Nevada 330180-50-05 3300 XL Proximitor-Sensor

Bently Nevada 330180-50-05 3300 XL Proximitor-Sensor

Nur noch 7 Artikel auf Lager verfügbar

  • Hersteller: Bently Nevada

  • Produkt-Nr.: 330180-50-05

  • Herkunftsland:Vereinigte Staaten

  • Produkttyp: 3300 XL Proximitor-Sensor

  • Strichcode: 8537101190

  • Zahlung: T/T, Western Union

  • Gewicht: 140g

  • Abmessungen: 45 mm x 95 mm x 95 mm (H x W x D)

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Der 330180-50-05 ist ein 3300 XL Proximitor-Sensor, der für eine Gesamtsystemlänge von 5,0 Metern mit Zulassungen für explosionsgefährdete Bereiche, einschließlich CSA, ATEX und IECEx, konfiguriert ist. Diese Komponente dient als Signalaufbereitungs-Schnittstelle für das 3300 XL 8 mm Näherungssensor-System und wandelt die von der Sonde erfassten Wirbelstrom-Verschiebungssignale in eine proportionale Spannungsausgabe um. Er wird in kritischen Maschinenschutzanwendungen wie Dampfturbinen, Gaskompressoren und Wasserkraftgeneratoren eingesetzt, um radiale Schwingungen, axiale Position und Drehzahl zu messen. Dieser Sensor ist für die Kompatibilität innerhalb von 3300 XL Überwachungsketten ausgelegt und gewährleistet eine konsistente Signalqualität über die angegebene 5,0 Meter Länge. Die Konfiguration umfasst Standardoptionen für Agenturzulassungen, die eine Installation in potenziell explosionsgefährdeten Atmosphären ermöglichen, wenn sie gemäß den regionalen Richtlinien für explosionsgefährdete Bereiche verwendet wird.

Eigenschaften

  • Konfiguration mit 5,0 Meter Gesamtsystemlänge
  • Integrierte CSA-, ATEX- und IECEx-Zulassungen für explosionsgefährdete Bereiche
  • Signalausgang: -4 bis -20 V Bereich, proportional zum Sondenabstand
  • Kompatibilität mit 3300 XL 8 mm Sonden und Verlängerungskabeln
  • Fortschrittliche Schaltung zur RFI/EMI-Störunterdrückung
  • DIN-Schienenmontage für industrielle Gehäuseinstallation

Anwendungen

  • Radiale Schwingungsmessung an rotierenden Wellen
  • Axiale Positions- und Schubüberwachung
  • Rotor-Drehzahl- und Phasenwinkelmessung
  • Kritischer Maschinenschutz für Energieerzeugung und Kohlenwasserstoffverarbeitung

Bestellinformationen

Option Code Beschreibung
Bestellnummer 330180-50-05 3300 XL 8 mm Proximitor-Sensor
A - Gesamtlänge 50 5,0 Meter Systemlänge
B - Agenturzulassung 05 CSA, ATEX, IECEx

Technische Spezifikationen

Hersteller Bently Nevada
Teilenummer 330180-50-05
Systemtyp 3300 XL 8 mm Näherungssensor-System
Betriebstemperatur -51 °C bis +100 °C
Stromversorgung -17,5 Vdc bis -26 Vdc
Ausgangsspannung -4 Vdc bis -20 Vdc
Linearer Bereich 2 mm (80 mils)
Montage DIN-Schienen- oder Schalttafelmontage

Installationsrichtlinien

Stellen Sie sicher, dass der Sensor in einem schützenden, wetterfesten Gehäuse installiert ist, um langfristige Zuverlässigkeit zu gewährleisten. Der Proximitor-Sensor muss gemäß den örtlichen elektrischen Vorschriften geerdet werden, typischerweise über die Montagebasis oder das Chassis. Halten Sie eine gleichmäßige Kabelführung ein und vermeiden Sie das Bündeln von Signalleitungen mit Hochspannungs-Wechselstromkabeln, um elektrische Störungen zu verhindern. Für Installationen in explosionsgefährdeten Bereichen stellen Sie sicher, dass die Barrieren oder Isolatoren den genehmigten Entitätsparametern entsprechen, die in der Steuerzeichnung angegeben sind.

Konformität und Zertifizierungen

  • CSA (Canadian Standards Association)
  • ATEX (Explosionsfähige Atmosphären)
  • IECEx (Internationale Elektrotechnische Kommission Explosionsgefährdete Atmosphären)

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
330901-00-78-10-02-00 Bently Nevada 330901-00-78-10-02-00 3300 XL NSv Näherungssonde Original New In Stock View Details
330104-00-04-10-11-01 Bently Nevada 330104-00-04-10-11-01 3300 XL 8 mm Näherungssonde Original New In Stock View Details
330104-00-04-10-02-01 Bently Nevada 330104-00-04-10-02-01 3300 XL 8 mm Näherungssonde Original New In Stock View Details
Key Features:
#Bently Nevada 3300 XL #Proximity Sensors

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 330180-50-05 3300 XL Proximitor-Sensor

Download Open in new tab

What does the 50 option code represent in the 330180-50-05 part number?
The 50 code indicates a 5.0 meter total system length, which accounts for the combined length of the probe and extension cable in the 3300 XL transducer chain.

Is the 330180-50-05 suitable for use in hazardous areas?
Yes, the 05 option code signifies that the unit includes CSA, ATEX, and IECEx agency approvals, making it suitable for hazardous environment applications.

Can this Proximitor sensor be used with 3300 NSv probes?
No, the 330180 series is specifically calibrated for the 3300 XL 8 mm proximity transducer system and is not compatible with the NSv or XL NSv series sensors.

What is the standard output range of this sensor?
The sensor provides a linear voltage output of -4 to -20 V, corresponding to the probe gap distance from the target.
