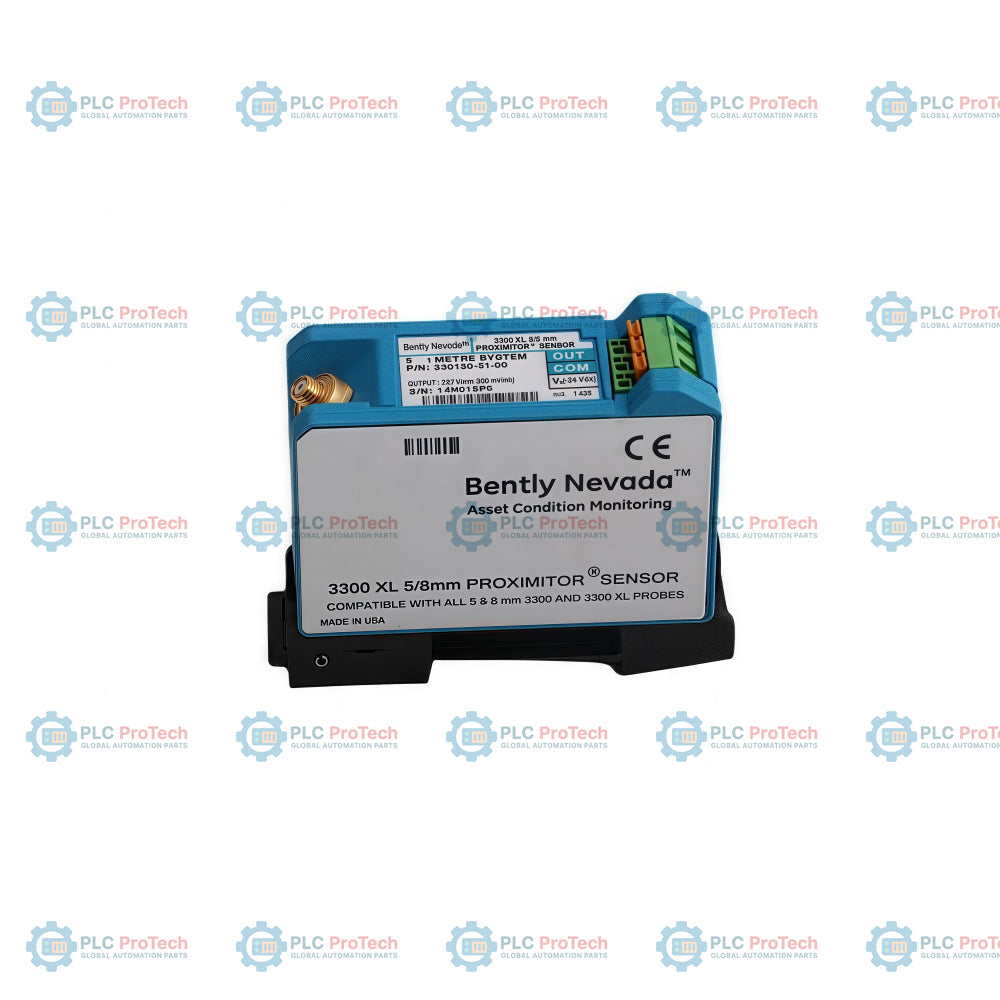

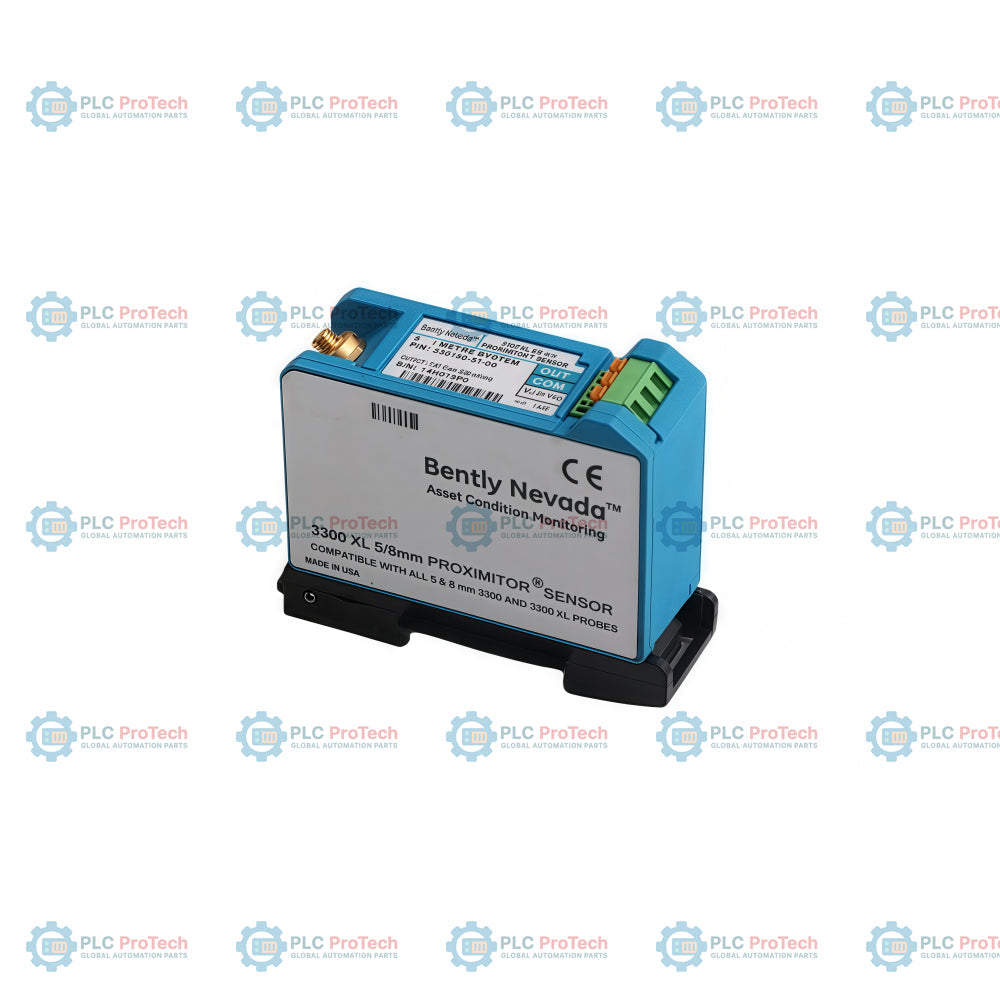

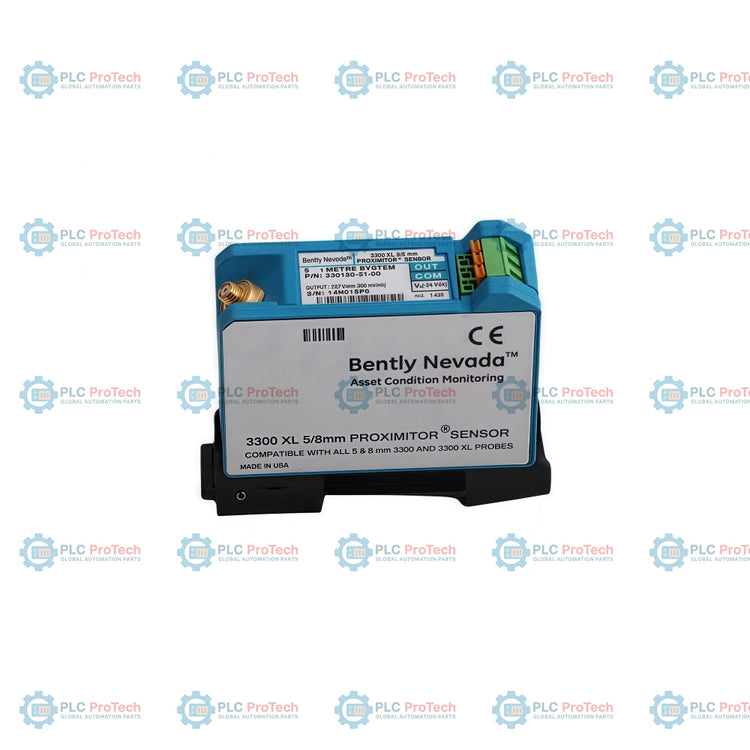

330180-51-00 ist eine Konfiguration des 3300 XL Proximitor-Sensors mit Kompatibilität für eine Systemlänge von 5,0 Metern und einer integrierten DIN-Schienenmontagebasis. Diese spezielle Variante ist mit dem Optionscode 00 ausgeführt, der angibt, dass sie keine behördlichen Zulassungen für explosionsgefährdete Bereiche besitzt. Das Gerät enthält die Hochfrequenz-Oszillator- und Demodulatorschaltungen, die erforderlich sind, um Rohdaten zur Wegmessung von einer kompatiblen 3300 XL 8-mm-Näherungssonde und einem Verlängerungskabel aufzubereiten. Es wandelt den physikalischen Abstand zwischen der Sondenspitze und dem Zielmaterial in eine kontinuierliche, lineare Analogspannung um, die proportional zur Wellenbewegung ist.
Durch die Kombination des Sensors mit einer Sonde und einem Verlängerungskabel für eine Gesamtsystemlänge von 5,0 Metern behält das Messsystem seine lineare Kalibrierung über den gesamten dynamischen Bereich von 2,0 mm (80 mil) bei. Die integrierte Montagebasis dieser Variante bietet eine integrierte elektrische Isolierung, verhindert Erdschleifen und macht separate Isolierplatten überflüssig. Die federbelasteten Klemmenleisten ermöglichen sichere Anschlüsse der Feldverdrahtung, ohne dass eine manuelle Klemmung mit Schraubklemmen erforderlich ist.
Dieser Proximitor-Sensor wird in Standardindustrieumgebungen für Messungen von Maschinenschwingungen, Positionen und Wellen-Keyphasoren eingesetzt. Typische Installationen umfassen:
| Option Segment | Optionssegment | Code für diese SKU |
|---|---|---|
| Beschreibung | 330180-51-00 | Bestellbare Teilenummer |
| 3300 XL Proximitor-Sensor, 5,0 Meter, DIN-Schienenmontage, Standardzulassungen | 51 | A – Option für Gesamtlänge und Montage |
| Systemlänge 5,0 Meter (16,4 Fuß), DIN-Schienenmontage | 00 | B – Option für behördliche Zulassung |
| Technische Daten | Parameter |
|---|---|
| Spezifikationswert | Hersteller |
| Bently Nevada | 330180-51-00 |
| Teilenummer / SKU | Systemserie |
| 3300 XL | Gerätetyp |
| Proximitor-Sensor | Systemlänge |
| 5,0 Meter (16,4 Fuß) | Montagebasis |
| Montage auf 35-mm-DIN-Schiene (Option 51) | Eingangskapazität |
| Unterstützt eine berührungslose 5-mm-Näherungssonde der Serie 3300 oder eine 8-mm-Näherungssonde der Serie 3300 XL sowie ein Verlängerungskabel | Nominelle Ausgangsempfindlichkeit |
| 7,87 V/mm (200 mV/mil) über den linearen Bereich | Linearer Bereich |
| 2,0 mm (80 mil), beginnend etwa 0,25 mm (10 mil) vom Ziel entfernt | Stromversorgungsanforderungen |
| Erfordert -17,5 Vdc bis -26 Vdc; maximaler Stromverbrauch 12 mA | Ausgangsimpedanz |
| Nennwert 50 Ohm | Betriebstemperatur |
| -52 °C bis +100 °C (-62 °F bis +212 °F) | Lagertemperatur |
| -52 °C bis +105 °C (-62 °F bis +221 °F) | Unterstützung des Klemmenblocks |
| Leiter mit 0,2 bis 1,5 mm2 (16 bis 24 AWG) | Maximale Entfernung der Feldverdrahtung |
| 305 Meter (1000 Fuß) | Abmessungen |
| 89,4 mm x 81,3 mm x 61,0 mm (H x B x T) | Gewicht |
| Anschlüsse und Schnittstellen | Klemmenbezeichnung |
|---|---|
| Anschlussfunktion | OUT |
| Analoges Wegmesssignal-Ausgangssignal zum Überwachungssystem | Systemgemeinsamer Anschluss / Referenz für Signalmasse |
| VT | Versorgungseingang (-17,5 Vdc bis -26 Vdc) |
Stellen Sie sicher, dass die Montagebasis auf einer standardmäßigen 35-mm-DIN-Schiene verriegelt ist. Lassen Sie oberhalb des Gehäuses mindestens 3,05 mm (0,120 Zoll) vertikalen Abstand, um das standardmäßige Entfernen von der Schiene zu ermöglichen. Verwenden Sie für die Feldverdrahtung dreiadrige, abgeschirmte Drillingskabel, um die Klemmen mit dem Monitor zu verbinden. Halten Sie die Feldverdrahtung innerhalb der maximalen Entfernung von 305 Metern (1000 Fuß), um eine Dämpfung des Ausgangssignals zu verhindern.
| Zertifizierungsnorm | Details |
|---|---|
| CE-Kennzeichnung | Erfüllt die europäischen Normen zur elektromagnetischen Verträglichkeit (EMV) ohne spezielle abgeschirmte Kabelkanäle oder Gehäuse |
Globaler Expressversand
Rückgabe & Garantie
Hersteller: Bently Nevada
Produkt-Nr.: 330180-51-00
Herkunftsland:Vereinigte Staaten
Produkttyp: 3300 XL Proximitor-Sensor
Strichcode: 8537101190
Zahlung: T/T, Western Union
Gewicht: 250g
Abmessungen: 89,4 mm x 81,3 mm x 61,0 mm (H x W x T)
Versandhafen: Xiamen
Garantie: 12 Monate
